NAUDOJIMO INSTRUKCIJA ADL 120-P Flex

Simboliai ant jrankio 129

Jūsų saugumui 129

Bendras irankio vaizdas 130

Valdymo pultas 131

Techniniai duomenys 132

Naudojimo instrukcija 132

Matavimo tikslumo tikrinimas 133

Kalibravimas 133

Techninis aptarnavimas ir priežiūra ..... 134

Nurodymai utilizuoti 135

Atsakomybės pašalinimas 135

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukcija!

Jūsų saugumui

Naudojimas pagal paskirti

Sis matavimo įtaisas skirtas profesiniam naudojimui pramonėje ir versle.

Skaitmeninis gulsčiukas skirtas nuolydžiams ir kampams patalpų viduje ir lauke matuoti bei perkelti.

Saugos nurodymai

ISPÉJIMAS!

Kad be pavjoaus ir patikimai galétumète naudotis matavimo įtaisu, perskaitykite visas saugos nuorodas ir instrukcijas. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

Matavimo įtaisą remontuoti paveskite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis.

Taip užtikrinama, kad matavimo įtaisas išliks saugus.

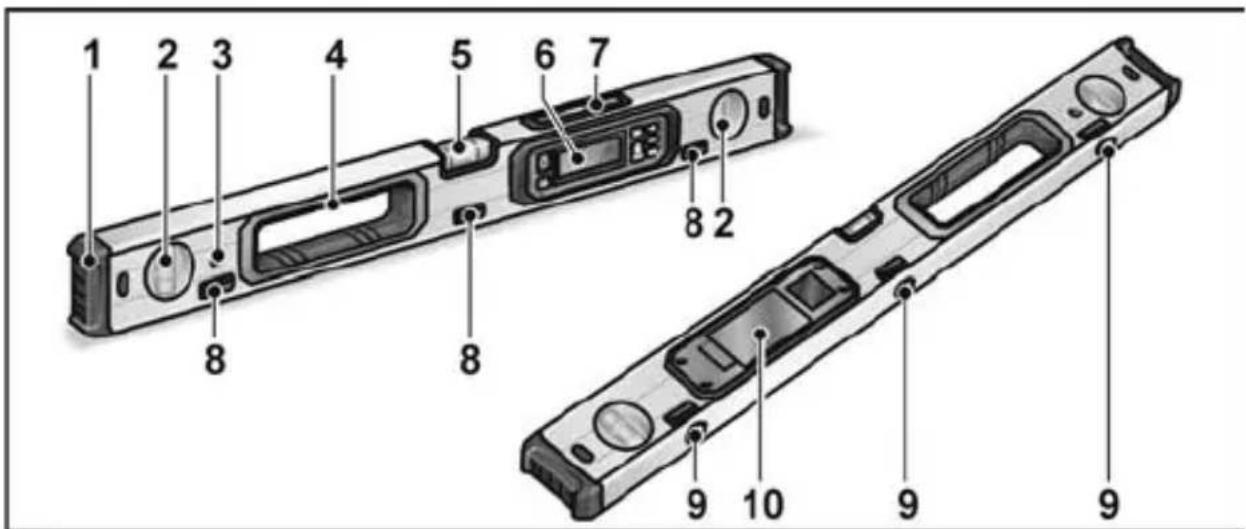

Bendras jrankio vaizdas

1 2 3 4 5 6 7 8 8 8 2 9 10 9 9

1 Galutinis vožtuvas
2 Vertikalusis nivelyras
3 Skylè pakabinti
4 Rankenos kiaurymė
5 Horizontalusis nivelyras

6 Valdymo pultas
7 Ekranas viršuje
8 Diržo kreiptuvas
9 Magnetai
10 Elementų skyrius

It

11 Kalibravimo mygtukas Vertikaliems ir horizontaliems kontaktiniams paviršiams.

12 ljungimo ir išjungimo mygtukas Įrankį jungti ir išjungti. Norėdami išjungti, laikykite nuspaustą maždaug 3 sekundes.

13 Ekrano kontrolės blokas

14 Išsaugojimo mygtukas Išsaugoma tuo metu rodoma matuojamoji vertė (9 atmintinės vietos). Dėmesio: Išsaugant dar vieną verte, 9 ligšioliniai matavimai ištrinami.
15 Atskaitos mygtukas Kampams perkelti. Rodmuo persijungia i 0.0° ir ekrane mirksi REF. Norėdami ištrinti atskaitos vertę, išjunkite gulsčiuką.
16 Signalo mygtukas Išjungia ir ijungia garso signalą. Kai nuolydžio kampas yra ties 0°, 45°, 90° arba paskutine išsaugote verte, duodamas garso signalas. Nuoroda: Kai aktyvinta kampo atskaitos vertė (13), ji tampa nuliniu signalizavimo tašku.
17 Matavimo vienetų mygtukas Iš eilės perjungia matavimo vienetus: °, in/ft, %. Ijungus visada aktyvus rodmuo °.
18 Apšvietimo mygtukas ljungia ir išjungia apšvietimą.
19 Ekranas viršuje

Techniniai duomenys

Skaitmeninis gulsčiukas ADL 60-P / ADL 120-P
Rodmuo(skaitmeninis)		0^ .... 90^
Tikslumas(skaitmeninis)	=0^/90^ >0^ ...< 90^	± 0,05^ ± 0,1^
Tikslumas (nivelyras) ± 0,5 mm/m
Maitinimas 2x1,5V		LR6/AA
Darbo trukmė 100 h
Ilgis ADL 60-P	ADL 120-P	600 mm1200 mm
Svoris (suelementais)	ADL 60-PADL 120-P	0,8 kg1,2 kg
Saugos klasė IP65

Naudojimo instrukcija

ATSARGIA!!

Jeigu prietaisas pernešamas iš didelio šalčio i šiltą aplinką arba atvirkščiai, Jums reikėtu prieš naudojimą palaukti, kol prietaisas aklimatizuosis.

Svarbiausi valdymo veiksmai paaiškinti paveikslėliais šios instrukcijos gale. Žr. nuo 152 psl.

Elementų įdėjimas (keitimas) ......152

Prietaiso ijungimas ir išjungimas 154

Matavimo vienetų nustatymas ......156

Automatinis rodmenų sukimas 158

Garso signalo jungimas ir išjungimas .....160

Atskaitos kampo nustatymas 162

Matavimo verčių įrašymo prietaiso

naudojimas 164

Apšvietimo jungimas / išjungimas ....166

Tikslumo tikrinimas ....168

Kalibravimas 170

Matavimo tikslumo tikrinimas

Žr. nuo 168 psl.

Matavimo įtaiso tikslumą tikrinti

■ kiekvieną kartą, prieš pradedant darba,
■ stipriai pasikeitus temperatūrai,
po stiprių smūgių.

Prieš matuodami iki 45° kampus, tikslumą tikrinkite prie horizontalaus paviršiaus ( 0°), prieš matuodami didesnius kaip 45° kampus – prie vertikalaus paviršiaus ( 90°).

■ Ijunkite matavimo įranki ir padėkite jį ant vertikalaus arba horizontalaus pavirsiaus. Palaukite 10 s ir pažymėkite matavimo verte.

Matavimo įrankį pasukite 180° (kaip parodyta paveiksle) vertikalia aśimi. Palaukite 10 s ir pažymėkite antrą matavimo vertę.

NURODYMAS

Sukalibruokite matavimo įrankį tik tuo atveju, kai skirtumas tarp abiejų matavimo verčių viršija 0,1°! Matavimo įrankį sukalibruokite ta padėtimi (vertikalia arba horizontalia), kuria buvo nustatytas skirtumas.

Kalibravimas

Vertikalüs kontaktiniai paviršiai

Taip pat žr. p. 170, pav. A.

■ Kontaktinį paviršių padėkite ant kuo vertikalesnio paviršiaus. Paviršius nuo vertikalės gali būti nukrypęs ne daugiau kaip 5°. Jei nuokrypis didesnis, kalibravimas nutraukiamas ir parodoma „---“.
■ Ijunkite matavimo įrankį ir jį padėkite ant vertikalaus paviršiaus, kad nivelyras 2 būtų nukreiptas į viršų, o ekranas 7 būtų nukreiptas Į jus. Palaukite 4 s!

Horizontalus kontaktiniai paviršiai

Taip pat žr. p. 170, pav. B.

Padėkite kontaktinį paviršių ant tiesaus, kuo horizontalesnio paviršiaus. Paviršius nuo horizontalės gali būti nukrypes ne daugiau kaip 5°. Jei nuokrypis didesnis, kalibravimas nutraukiamas ir parodoma „---“.
■ Ijunkite matavimo įrankį ir jį padėkite ant horizontalaus paviršjaus, kad nivelyras 1 būtų nukreiptas i viršų, o ekranas 7 būtų nukreiptas i jus. Palaukite 4 s!

Abiem variantams taikoma darbo eiga:

1. Apie 3 s paspauskite kalibravimo mygtuką „Cal“- a, kol ekrane trumpai pasirodyt užrašas „CAL1“.
2. Dar kartą paspauskite kalibravimo mygtuką „Cal“- a. Užrašas „CALI1“ mirksėdamas išnyks, kol po pyptelėjimo ekrane bus rodomas užrašas „CAL2“.
3. Matavimo įrankį pasukite 180° kampu apie jo vertikalią ašį, kad nivelyras ir toliau rodytų į viršų, tačiau ekranas 7 yra nuo jūsų nukreipta puse.
4. Palaukite 4 s! Dar kartą paspauskite kalibravimo mygtuką „Cal“- a. Užrašas „CALI2“ mirksėdamas išnyks, kol po pyptelėjimo ekrane bus rodomas užrašas „CAL3“.
5. Matavimo įrankį pasukite 180° kampu apie jo horizontaliaą ašį, kad nivelyras rodytu į apačią, tačiau ekranas 7 yra į jus nukreipta puse.

6. Palaukite 4 s! Dar kartą paspauskite kalibravimo mygtuką „Cal“- a. Užrašas „CALI3“ mirksėdamas išnyks, kol po pyptelėjimo ekrane bus rodomas užrašas „CAL4“.

7. Matavimo įrankį pasukite 180° kampu apie jo vertikalią ašį, kad nivelyras ir toliau rodytų į apačią, tačiau ekranas 7 yra nuo jūsų nukreiptą puse.

8. Dar kartą paspauskite kalibravimo mygtuka „Çal“- a. Tuomet ekrane pasirodo užrašas „SUCC“.

Matavimo įrankis tuomet yra sukalibruotas tik šiam kontaktiniam paviršiui.

i NURODYMAS

Jei matavimo įrankis vykdant 3, 5 ir 7 etapus pasukamas ne ta ašimi, kuri nurodyta paveiksle, kalibravimo užbaigti negalima. (Tuomet ekrane užrašas „SUCC“ nepasirodo.)

Techninis aptarnavimas ir priežiūra

Atkreipkite dėmesį j tokias nuorodas:

Su matavimo įtaisu elkitės atsargiai ir saugokite jį nuo smūgių, vibracijos, ekstremalios temperaturos.
Kai nenaudojamas, matavimo įtaisą laikykite prie apsauginėje detuvėje.
Jei bus nenaudojamas ilgesnį laiką, išimkite iš matavimo įtaiso elementus (akumuliatorių).

It

■ Nedelsdami pakeiskite išsikrovusius elementus (akumuliatorių).
Matavimo įtaisą remontuõti paveskite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinama, kad matavimo įtaisas išliks saugus.

Nurodymai utilizuoti

Tik ES šalyse:

Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskiraį ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Antrinis žaliavų naudojimas vietoj atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikétų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūgiuoti perdirbimui, plastikinės dalys yra paženklintos.

ISPÉJIMAS!

Nemeskite akumuliatorių i buitines atliekas, ugnį arba vandenį.

Atitarnavusių akumuliatorių neatidarykite. Tik ES šalyse:

Pagal 2006/66/EB direktyvą sugadintus arba sunaudotus akumuliatorius reikia pakartotinai panaudoti.

NURODYMAS

Informacija apie utilizavimo galimybes gausite iš pardavėjo!

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu.

Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.
