BRUKSANVISNING ADL 120-P Flex

Når skräningsvinkelen står på 0°, 45°, 90° eller den siste lagringsverdien, blir denne akustisk signalisert.

Henvisning: Ved aktivert referanseverdi for vinkelen (13) blir dette nullpunktet for signaliseringen.

Automatisk rotering av visningen 158

Underhåll och skötsel 76

Skrotning och avfallshantering 77

Läs bruksanvisningen före idrifttagning!

För din säkerhet

Avsedd användning

Detta mätverktyg är avsett för yrkesmässig användning inom industri och hantverk. Den digitala vinkelmätaren är avsedd för att mäta och överföra vinklar inom- och utomhus.

Läs noggrant igenom och följ alla säkerhetsanvisningar och övriga anvisningar för att utan risk kunna arbeta säkert med mätapparaten. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med original-reservdelar.

Därmed säkerställs att mätverktygets säkerhet bibehålls.

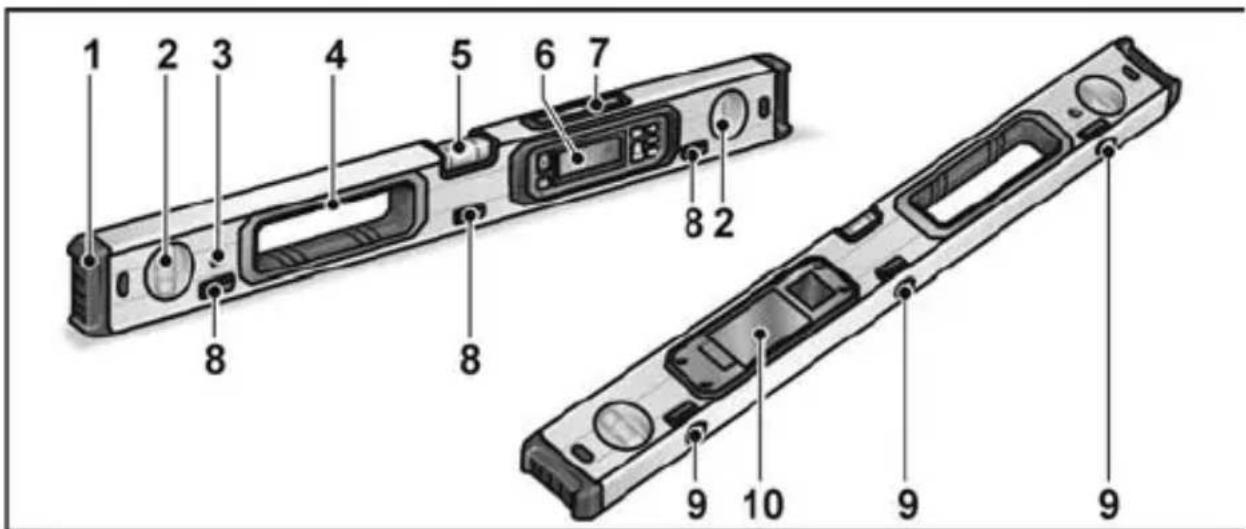

Översikt

1 2 3 4 5 6 7 8 8 8 2 9 10 9 9

1 Ändskydd
2 Vertikallibell
3 Hål för upphängning
4 Handtagshål
5 Horisontallibell

6 Manöverpanel
7 Övre display
8 Genomföring för bälte
9 Magnet
10 Batterifack

SV

För lodräta och vägräta kontaktytor.

12 Till/Från-knapp

för till- och frånslagning. Håll för frånslagning knappen intryckt ca 3 sekunder.

13 Display manöverfält

14 Minnesknapp

Sparar det aktuella indikerade mätvärdet (9 minnesplatser).

OBS! Om ytterligare ett värde sparas, raderas de övriga 9 mätningarna.

15 Referensknapp

För överföring av vinklar. Indikeringen hoppar till 0.0° och i displayen blinkar REF. För att radera referensvärdet måste vattenpasset stängas av.

16 Signalknapp

Slår till eller från signalen.

Akustisk signal avges om lutningsvinkeln står på 0°, 45°, 90° eller det senaste minnesvärdet.

OBS! Vid aktiverat vinkelreferensvärde

(13) fungerar detta som signaliseringens nollpunkt.

17 Knapp för måttenhet

Köpplar om mätenheterna efter varandra: °, in/ft, %.

Efter tillslagning är indikeringen alltid inställd på °.

18 Ljusknapp

Slår av och på belysningen.

19 Övre display

Tekniska data

Digitalt vattenpass ADL 60-P / ADL 120-P
Indikering (digital) 0°.... 90°
Noggrannhet(digital)	=0°/90°	± 0,05°
	>0°...<90°	± 0,1°
Noggrannhet (libell) ± 0,5 mm/m
Strömförsörjning 2x1,5V		LR6/AA
Drifttid 100 h
Längd ADL 60-P	ADL 120-P	600 mm1200 mm
Vikt (inkl batterier) ADL 60-P	ADL 120-P	0,8 kg1,2 kg
Skyddsklass IP65

Bruksanvisning

VAR FÖRSIKTIG!

Om apparaten förs från stark kyla till varmare omgivning eller omvänt måste du låta apparaten acklimatisera sig innan den används.

De viktigaste manöverstegen förklaras i slutet av denna bruksanvisning på bildsidorna. Se from sida 152.

Insättning/byte av batteri	152
Till- och fränslagning	154
Inställning av mättenhet	156
Automatisk vridning av indikeringen	158
Till- och fränslagning av signalen	160
Referensvinkelinställning	162
Användning av mätvärdesminne	164
Till- och fränslagning av belysning	166
Kontroll av noggrannheten	168
Kalibrering	170

SV

Kontrollera mätverktygets noggrannhet

■ innan arbetet påbörjas
■ efter stora temperaturändringar
■ efter starka stötar.

Innan vinklar upp till 45° mäts, måste noggrannheten kontrolleras på en vågrät yta (\~0°) och vid vinklar över 45° måste noggrannheten kontrolleras på en lodrät yta (\~90°).

Slå på mätinstrumentet och placera det på den vägräta eller lodräta ytan. Vänta tio sekunder och notera mätvärdet.
■ Rotera mätinstrumentet 180° (enligt bilden) runt den lodräta axeln. Vänta tio sekunder och notera mätvärde nummer två.

OBS

Kalibrera endast mätinstrumentet om differensen mellan de båda mätvärdena är större än 0,1°! Kalibrera mätinstrumentet i det läge (lodrätt eller vägrätt) där differensen mellan de båda mätvärdena har uppmätts.

Kalibrering

Lodräta kontaktytor

Se även sida 170, bild A.

Placera kontaktytan på ett så lodrätt underlag som möjligt. Underlaget får inte avvika mer än 5° från lodlinjen. Om avvikelsen är större avbryts kalibreringen och displayen visar "---"
Sätt på mätinstrumentet och placera det på ett lodrätt underlag så att libell 2 pekat uppåt och display 7 är vänd mot dig. Vänta fyra sekunder!

Lodräta och vågräta kontaktytor

Se även sida 170, bild B.

Placera kontaktytan på ett rakt och så vågrätt underlag som möjligt. Underlaget får inte avvika mer än 5° från horisontallinjen. Om avvikelsen är större avbryts kalibreringen och displayen visar "---".
Sätt på mätinstrumentet och placera det på ett vågrätt underlag så att libell 1 pekat uppåt och display 7 är vänd mot dig. Vänta fyra sekunder!

Arbetsgång för båda versioner:

1. Håll in kalibreringsknappen "Cal"- a i cirka tre sekunder tills "CAL1" visas kort på displayen.
2. Tryck en gång till på kalibrerings-knappen "Cal"-a. "CALI1" blinkar och efter ett pip visas "CAL2" på displayen.
3. Vrid mätinstrumentet 180° runt den lodräta axeln så att libellen åter pekar uppåt samtidigt som display 7 är vänd bort från dig.
4. Vänta fyra sekunder! Tryck en gång till på kalibreringsknappen "Cal"-a. "CALI2" blinkar och efter ett pip visas "CAL3" på displayen.
5. Vrid mätinstrumentet 180° runt den vågräta axeln så att libellen pekar nedåt samtidigt som display 7 är vänd mot dig.

6. Vänta fyra sekunder. Tryck en gång till på kalibreringsknappen "Cal"- a. "CALI3" blinkar och efter ett pip visas "CAL4" på displayen.

7. Vrid mätinstrumentet 180° runt den lodräta axeln så att libellen åter pekar nedåt samtidigt som display 7 är vänd bort från dig.

8. Tryck en gång till på kalibreringsknappen "Cal"- a. Därefter visas "SUCC" på displayen.

Mätinstrumentet är nu omkalibrerat för denna kontaktyta.

OBS

Om mätinstrumentet under steg 3, 5 och 7 inte vrids runt den axel som anges på bilderna går det inte att slutföra kalibreringen. ("SUCC" visas inte på displayen.)

Underhåll och skötsel

OBS!

■ Behandla mätverktyget försiktigt och skydda det mot stötar, vibrationer och extrema temperaturer.
■ Förvara mätverktyget i skyddsväskan när det inte används.
■ Ta ut batterierna ur mätverktyget om det inte ska användas under längre tid.
■ Byt omgående ut förbrukade batterier.

SV

Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Därmed säkerställs att mätverktygets säkerhet bibehålls.

Skrotningsanvisningar

Endast för EU-stater:

Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet

2012/19/EU om avfall av gamla elektriska och elektroniska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning.

Återvinning i stället för avfallshantering.

Apparat, tillbehör och förpackning kan återvinnas. För att underlätta sorteringen vid återvinning är plastdelarna markerade.

WARNING!

Kasta aldrig ackummulatorer/batterier i hus- hållssoporna, i eld eller i vatten. Öppna inte förbrukade ackummulatorer.

Endast för EU-stater: Enligt direktivet 2006/66/EG måste defekta eller förbrukade ackummulatorer/batterier lämnas in för återvinning.

OBS

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
