HASZNÁLATI ÚTMUTATÓ ADL 120-P Flex
Szimbólumok a készüléken 101
Az Ön biztonsága érdekében 101
Az első pillantásra 102
Kezelőmező 103
Müszaki adatok 104
Használati útmutató 104
Mérési pontosság ellenőrzése .... 105
Kalibrálása 105
Karbantartás és ápolás 106
Ártalmatlanítási tudnivalók 107
Felelősség kizárása 107
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Az Ön biztonsága érdekében
Rendeltetésszerű használat
A mérőszerszám kisipari és nagyipari alkal-mazásra készült. A digitális vízmérték dőlés-szögek és szögek mérésére és átvitelére szolgál kül- és beltérben.
Biztonságra vonatkozó megjegyzések
FIGYELMEZTETÉS!
Ahhoz, hogy veszély nélkül és biztonságosan tudja használni a mérőszerszámot, olvasson el minden biztonsági útmutatást. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
A mérőszerszámot csak szakképzett szakemberekkel, és csak eredeti pótalkat-részekkel javíttassa.
Ezzel biztosítható, hogy megmarad a mérőszerszám biztonsága.
Az első pillantásra


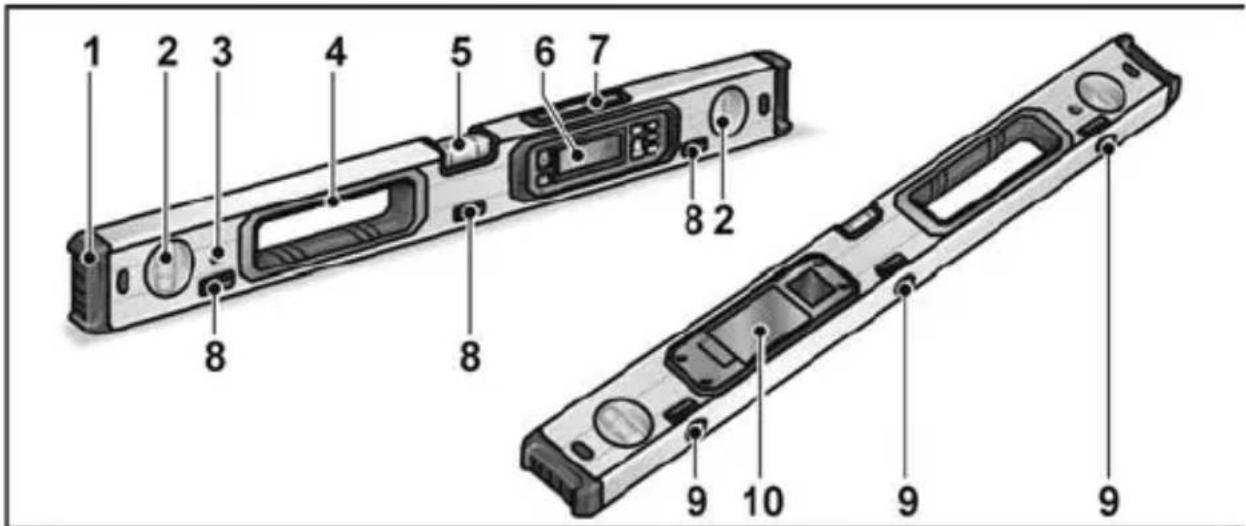

1 2 3 4 5 6 7 8 8 8 2 9 10 9 91 Zárósapka
2 Függöleges libella
3 Furat felakasztáshoz
4 Markolatnyílások
5 Vízszintes libella
6 Kezelőmező
7 Fenti kijelző
8 Hevedervezető
9 Mágnesek
10 Elemtartó rekesz
hu
Függőleges és vízszintes felfekvési felületekhez.
12 Be/Ki gomb
A be- és a kikapcsoláshoz. Kikapcsoláshoz kb. 3 másodpercig nyomva kell tartani.
13 Kijelző kezelőmezője
14 Memória gomb
Eltárolja az aktuálisan megjelenített mért értéket (9 memóriahely).
Figyelem: Egy további érték elmentésekor az eddigi 9 mérés törlődik.
15 Referencia gomb
Szöget átviteléhez. A kijelzés 0.0°-ra ugrik, és a kijelzön a REF villog. A referencia érték törléséhez kapcsolja ki a vízmértéket.
16 Jelzés gomb
Be- és kikapcsolja a jelzőhangot.
Ha a dőlésszög 0°, 45°, 90° vagy az utolsó eltárolt értéken áll, akkor a készülék ezt hangjelzéssel jelzi.
Utmutatás: Bekapcsolt referencia szögérték (13) esetén az lesz a nullpont a jelzéshez.
17 Mértékegység gomb
Egymás után vált a mértékegységek között: °, in/ft, %.
Bekapcsolás után a kijelzés mindig °-ban aktív.
18 Világítás gomb
Be- és kikapcsolja a világítást.
19 Fenti kijelző
Műszaki adatok
| ADL 60-P / ADL 120-P digitális vízmérték | |
| Kijelzés (digitális) 0°.... 90° | |
| Pontosság (digitális) =0°/90° | ± 0,05° |
| >0°...<90° | ± 0,1° |
| Pontosság (libella) ± 0,5 mm/m | |
| Áramellátás 2x1,5V | LR6/AA |
| Üzemelési időtartam 100 h | |
| Hosszúság ADL 60-P | 600 mm |
| ADL 120-P | 1200 mm |
| Súly (elemekkel) ADL 60-P | 0,8 kg |
| ADL 120-P | 1,2 kg |
| Védelmi osztály IP65 | |
Használati útmutató
VIGYÁZAT!
Ha a készüléket nagy hidegből melegebb környezetbe viszik vagy fordítva, akkor használat előtt hagyni kell akklimatizálódni a készüléket.
A legfontosabb kezelési lépések a jelen útmutató végén kerülnek ismertetésre. Lásd a 152 oldaltól.
Elemek behelyezése/cseréje .....152
A készülék be- és kikapcsolása 154
Mértékegység beállítása 156
Automatikus kijelzőelforgatás 158
Jelzőhang be- és kikapcsolása 160
Referencia szög beállítása ....162
Mérésiérték-tároló használata 164
Világítás be-/kikapcsolása 166
A pontosság ellenőrzése .....168
Kalibrálás végzése 170
hu
Mérési pontosság ellenőrzése
Lásd a 168. oldaltól.
A mérőszerszám pontosságának ellenőrzése
■ minden használat előtt,
■ erős hömérsékletváltozások után
■ erős ütések után.
Legfeljebb 45°-os szögek mérése előtt a pontosságot vízszintes ( 0°-os) felületen ellenőrizni kell, 45°-nál nagyobb szögek mérése előtt függőleges felületen ( 90°-os).
Kapcsolja be a mérőszerszámot és helyezze a vízszintes, ill. függőleges felületre. Várjon 10 másodpercet, és jegyezze fel a mért értéket.
■ Forgassa el a mérőszerszámot (a képen látható módon) 180°-kal a függőleges tengely körül. Várjon 10 másodperçet, és jegyezze fel a második mért értéket.
MEGJEGYZÉS
Csak akkor kalibrálja a mérőszerszámot, ha a két mért érték különbsége nagyobb mint 0,1°! Abban a helyzetben kalibrálja a mérőszerszámot (függőleges, ill. vízszintes), melyben a mért értékek különbségét megállapította.
Kalibrálása
Függőleges felfekvési felületek
Lásd még a 170. oldaltól, A ábra.
A felfekvési felület lehetőleg legyen függőleges. A felület ne térjen el 5°-nál nagyobb mértékben a függőlegestől. Ha nagyobb az eltérés, a kalibrálás „---” kijelzéssel megszakad.
Kapcsolja be a mérőszerszámot és helyezze úgy a függőleges felületre, hogy a szintjelző 2 felfelé mutasson és a kijelző 7 On felé mutasson. Várjon 4 másodpercet!
Vízszintes felfekvési felületek
Lásd még a 170. oldaltól, B ábra.
A felfekvési felületet lehetőleg legyen sík és vízszintes. A felület ne térjen el 5°-nál nagyobb mértékben a vízszintestől. Ha nagyobb az eltérés, a kalibrálás „---” kijelzéssel megszakad.
Kapcsolja be a mérőszerszámot és helyezze úgy a vízszintes felületre, hogy a szintjelző 1 felfelé mutasson és a kijelző 7 Ön felé mutasson. Várjon 4 másodpercet!
Munkalépések mindkét változathoz:
- Kb. 3 másodpercig nyomja meg a „Cal”- kalibráló gombot, amíg rövid időre meg nem jelenik a kijelzón a „CAL1” felirat.
- Nyomja meg újból a „Cal”- kalibráló gombot. A „CALI1” felirat villogva átfut, majd egy sípoló hang után megjelenik a „CAL2” felirat a kijelzön.
- Forgassa el a mérőszerszámot 180°-kal a függőleges tengely körül, úgy, hogy a szintjelző továbbra is felfelé mutasson, viszont a kijelző 7 az Onnel ellentétes oldalon legyen.
- Várjon 4 másodpercet! Nyomja meg újból a „Cal“- kalibráló gombot. A „CAL12” felirat villogva átfut, majd egy sípoló hang után megjelenik a „CAL3” felirat a kijelzön.
- Forgassa el a mérőszerszámot 180°-kal a vízszintes tengely körül, úgy, hogy a szintjelző továbbra is lefelé mutasson, viszont a kijelző 7 Ön felé mutasson.
-
Várjon 4 másodpercet! Nyomja meg újból a „Cal”- kalibráló gombot. A „CALI3” felirat villogva átfut, majd egy sípoló hang után megjelenik a „CAL4” felirat a kijelzön.
-
Forgassa el a mérőszerszámot 180°-kal a függőleges tengely körül, úgy, hogy a szintjelző továbbra is lefele mutasson, viszont a kijelző 7 az Önnel ellentétes oldalon legyen.
-
Nyomja meg újból a „Cal”- kalibráló gombot. Ezután „SÜCC” felirat jelenik meg a kijelzón.
A mérőszerszám kalibrálva van erre a felfekvési felületre.
MEGJEGYZÉS
Ha a mérőszerszámot a 3., 5. és a 7. lépésnél nem forgatjuk el a képeken ábrázolt tengely körül, akkor a kalibrálás nem zárul le. (A „SUCC” felirat nem jelenik meg a kijelzőn.)
Karbantartás és ápolás
A következő útmutatásokat kell figyelembe venni:
A mérőszerszámot óvatosan kell kezelni, és védeni kell ütésektől, rezgésektől és szélsőséges hömérséklefektől.
■ Ha nem használják, a mérőszerszámot a védőtáskában kell tárolni.
Ha hosszabb ideig nem használják, akkor ki kell venni az elemeket/akkukat a mérőszerszámból.
hu
■ A lemerült elemeket/akkukat haladéktalanul ki kell cserélni.
A mérőszerszámot csak szakképzett szakemberekkel, és csak eredeti pótalkatrészekkel javíttassa.
Ezzel biztosítható, hogy megmarad a mérő-szerszám biztonsága.
Ártalmatlanítási tudnivalók
Csak az EU tagországai számára: Sohase dobja az elektromos szerszámokat a háztartási hulladék közé! Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkimélő módon történő újrahasznosításukról.
Nyersanyag visszanyerés hulladék ártalmatlanítás helyett.
A készüléket, a tartozékokat és a csomagolást környezetvédelmi szempontból megfelelő újrafelhasználásra kell eljuttatni. A szelektív újrahasznosításhoz a műanyag alkatrészek jelöléssel rendelkeznek.
FIGYELMEZTETÉS!
Az akkumulátorokat/elemeket nem szabad a háztartási szemétbe, tüzbe vagy vízbe dobni. Az elhasználódott akkukat nem szabad kinyitni.
Csak az EU tagországai számára: A 2006/66/EG irányelv szerint a meghibásodott vagy elhasznált akkukat/elemeket újra kell hasznosítani.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.
