BRUKSANVISNING ADL 120-P Flex
For din egen sikkerheds skyld
Til at overføre vinkler med.
Se også fra side 170, billede A.
Se også fra side 170, billede B.
(Meddelelsen "SUCC" vises ikke på displayet.)
Ifølge direktiv 2006/66/EF skal defekte eller udtjente akkumulatorer/batterier anvendes til genbrug.
BEMAERK
For din egen sikkerhet 64
Et overblikk 65
Betjeningsfelt 66
Tekniske data 67
Bruksanvisning 67
Kontroll av målenøyaktigheten 68
Kalibrere 68
Vedlikehold og pleie 69
Utelukkelse av ansvar 70
Symbolene på apparatet
Betjeningsveiledningen må leses før ibruktaking!
For din egen sikkerhet
Forskriftsmessig bruk
Dette måleverktøyet er beregnet for profesjonelt bruk i industri og håndverk.
Det digitale vateret er beregnet for måling og overføring av helling og vinkler inn- og utvendig.
Les igjennom alle sikkerhetsveiledningene og anvisningene, slik at du kan arbeide sikkert og uten fare med dette måleverktøyet. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.
La måleverktøyet kun repareres av kvalifisert fagpersonell og kun med originale reservedeler.
Dermed garanteres det at sikkerheten ved bruk av måleverktøyet blir bibeholdt.

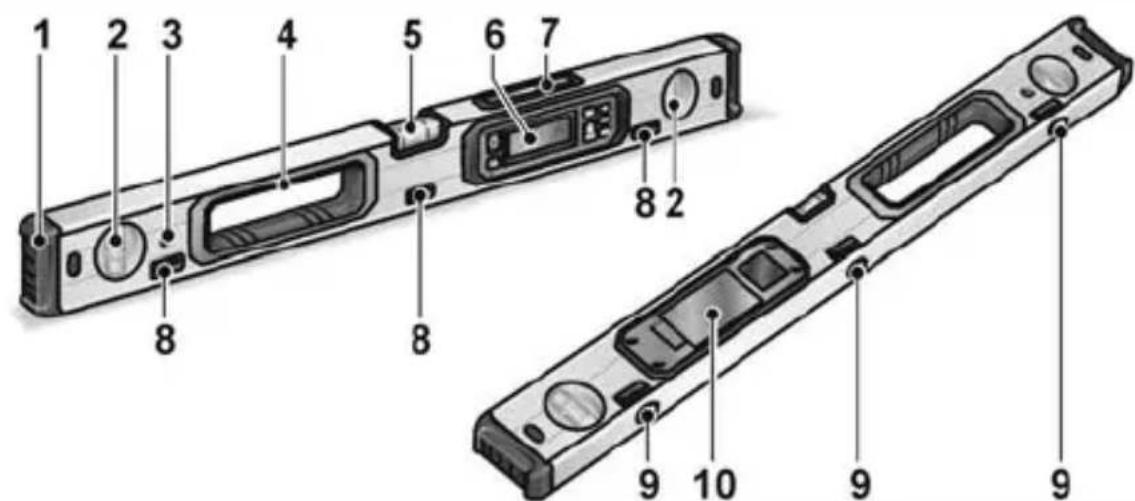

Et overblikk
2 Vertikal libelle
3 Hull for oppheng
4 Gripeåpninger
5 Horisontal libelle
6 Betjeningsfelt
7 Display oppe
8 Åpning for belte
9 Magneter
10 Batterirommet

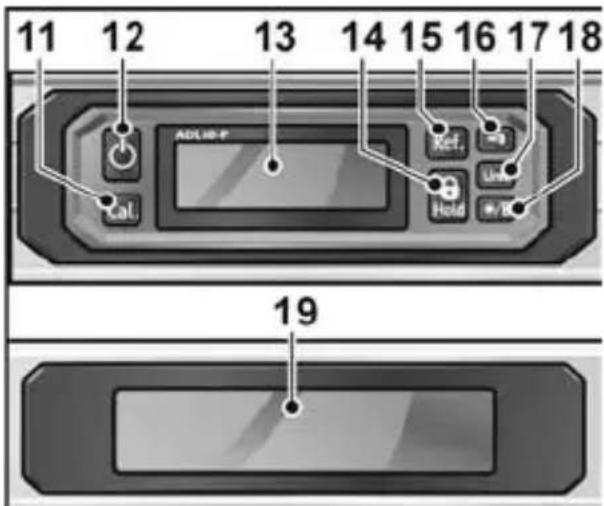

Betjeningsfelt
For loddrette og vannrette kontaktflaten.
12 På/Av tast
For å slå på og av. For utkopling holdes bryteren ca. 3 sekunder trykket.
13 Displaybetjeningspanel
14 Lagringstast
Lagrer den aktuelle viste måleverdien (9 lagerplasser).
Obs: Under lagringen av en videre verdi, blir de 9 tidligere målingene slettet.
15 Referanse tast
For overføring av vinkler. Indikasjonen springer på 0.0° og på displayet blinker REF. For sletting av referanseverdien, slås vateret av.
16 Signal tast
Slår signallyden av og på.
17 Taste for måleenheter
Kopler om mellom måleenhetene etter hverandre: °, in/ft, %.
Etter innkoplingen er alltid indikasjonen ° aktiv.
18 Knapp for lys
Slår lyset på og av.
19 Display oppe
no
Dersom apparatet blir transportert fra kulde til en varmere omgivelse eller omvendt, bør apparatet bli akklimatisert før det tas i bruk.
De viktigste betjeningsskrittene blir erklært på billedsiden på slutten av denne veiledningen.
Se fra og med side 152.
Innlegging/skift av batteri 152
Inn- og utkopling av apparatet 154
Innstilling av måleenhet 156
Signallyden slås på og av 160
Innstilling av referansevinkelen 162
Bruk av måleverdiminnet 164
Slå lys på/av 166
Kontroll av nøyaktigheten 168
Foreta kalibreringen 170
Kontroll av målenøyaktigheten
Se fra og med side 168.
Kontroller nøyaktigheten av måleverktøyet
■ før arbeidet starter,
■ etter sterk temperaturforandring
■ etter sterkt støt.
Før måling av vinkler opptil 45° må nøyaktigheten kontrolleres på en vannrett flate ( 0°), før måling av vinkler over 45 loddrett flate ( 90°).
Slå på måleverktøyet, og legg det på den vannrette eller loddrette flaten.
Vent 10 sekunder, og noter måleverdien.
Drei måleverktøyet (šom vist på bildet) 180° rundt den loddrette aksen. Vent 10 sekunder, og noter den andre måleverdien.
HENVISNING
Kalibrer måleverktøyet bare hvis differansen mellom de to måleverdiene er større enn 0,1°! Kalibrer måleverktøyet i den stillingen (loddrett eller vannrett) differansen mellom måleverdiene ble fastsatt i.
Kalibrere
Loddrette kontaktflater
Se også fra side 170, bilde A.
■ Posisjoner kontaktflaten på en flate som er mest mulig loddrett. Flaten må ikke avvike mer enn 5° fra loddrett stilling. Hvis avviket er større, blir kalibreringen avbrutt med visningen "---".
Slå på måleverktøyet, og legg det på den loddrette flaten. Libellen 2 skal peke opp og displayet 7 skal være vendt mot deg. Vent 4 sekunder!
Vannrette kontaktflater
Se også fra side 170, bilde B.
■ Posisjoner kontaktflaten på en rett flate som er så vannrett som mulig. Flaten må ikke avvike mer enn 5° fra vannrett stilling. Hvis avviket er større, blir kalibreringen avbrutt med visningen "---".
Slå på måleverktøyet, og legg det på den vannrette flaten. Libellen 1 skal peke opp og displayet 7 skal være vendt mot deg. Vent 4 sekunder!
no
Fremgangsmåte for begge variantene:
- Trykk på kalibreringsknappen "Cal"- a i tre sekunder til "CAL1" vises en kort stund på displayet.
- Trykk på kalibreringsknappen "Cal"-a igjen. "CALI1" blinker helt til "CAL2" vises på displayet etter en pipetone.
- Drei måleverktøyet 180° rundt den loddrette aksen, slik at libellen fortsatt peker opp, men displayet 7 er på den siden som vender bort fra deg.
- Vent 4 sekunder! Trykk på kalibreringsknappen "Cal"- a igjen. "CALI2" blinker helt til "CAL3" vises på displayet etter en pipetone.
- Drei måleverktøyet 180° rundt den loddrette aksen, slik at libellen peker ned, men displayet 7 er på den siden som vender bort fra deg.
- Vent 4 sekunder! Trykk på kalibreringsknappen "Cal"- a igjen. "CALI3" blinker helt til "CAL4" vises på displayet etter en pipetone.
-
Drei måleverktøyet 180° rundt den loddrette aksen, slik at libellen fortsatt peker ned, men displayet 7 er på den siden som vender bort fra deg.
-
Trykk på kalibreringsknappen "Cal"-a igjen. Deretter vises "SUCC" på displayet.
Måleverktøyet er nå kalibrert på nytt for denne kontaktflaten.
HENVISNING
Hvis ikke måleverktøyet dreies rundt aksen som vises på bildene i trinn 3, 5 og 7, kan ikke kalibreringen fullføres. ("SUCC" vises ikke på displayet.)
Vedlikehold og pleie
Måleverktøy må behandles forsiktig og må beskyttes mot støt, vibrasjoner og ekstreme temperaturer.
Måleverktøy må oppbevares i beskyttelsesvesken när det ikke brukes.
Dersom måleverktøyet ikke skal brukes i lengre tid, må batterier/akkuer fjernes fra verktøyet.
■ Brukte batterier/akkuer må straks skiftes ut.
La måleverktøyet kun repareres av kvalifisert fagpersonell og kun med originale reservedeler.
Dermed garanteres det at sikkerheten ved bruk av måleverktøyet blir bibeholdt.
I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektro-niske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning.
Gjenvinning av råstoffer i stedet for avskaffing av boss.
Apparat, tilbehør og emballasje bør avskaffes ved gjenvinning på en miljøvennlig måte. For å garantere en ren recyclingsprosess i henhold til typen, er kunststoff merket.
ADVARSEL!
Faghandelen vil gi deg informasjon om avhendingsmetoder!
Utelukkelse av ansvar
Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet eller ikke mulig bruk av produktet. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
