INSTRUKCJA OBSŁUGI ADL 120-P Flex
Symbole na urządzeniu....93
Dla własnego bezpieczeństwa 93
Opis urządzenia 94
Pulpit obsługi 95
Dane techniczne 96
Instrukcja użytkowania 96
Sprawdzanie dokładności pomiaru ..... 97
Kalibrowanie 97
Przegląd, konserwacja i pielęgnacja ..... 99
Wskazówki dotyczące utylizacji 99
Wyłączenie z odpowiedzialności ..... 100
Symbole na urządzeniu
Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!
Dla własnego bezpieczeństwa
Zastosowanie zgodne z przeznaczeniem
Niniejsze narzędzie miernicze przeznaczone jest do użytku profesjonalnego w przemyśle i rzemiośle. Poziomica cyfrowa przeznaczona jest do mierzenia i przenoszenia nachyleń i kątów w pomieszczeniach i na wolnym powietrzu.
Wskazówki bezpieczeństwa
OSTRZEŻENIE!
Proszę przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje, aby zapewnić bezpieczną i pewną pracę tym narzędziem mierniczym. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania.
■ Wszelkie reparatury narzędzia mierniczego zlecać do wykonania uprawnionym wykwalifikowanym specjalistom z użyciem oryginalnych części zamiennych. W taki sposób zapewnia się zachowanie bezpieczeństwa użytkowania narzędzia mierniczego.

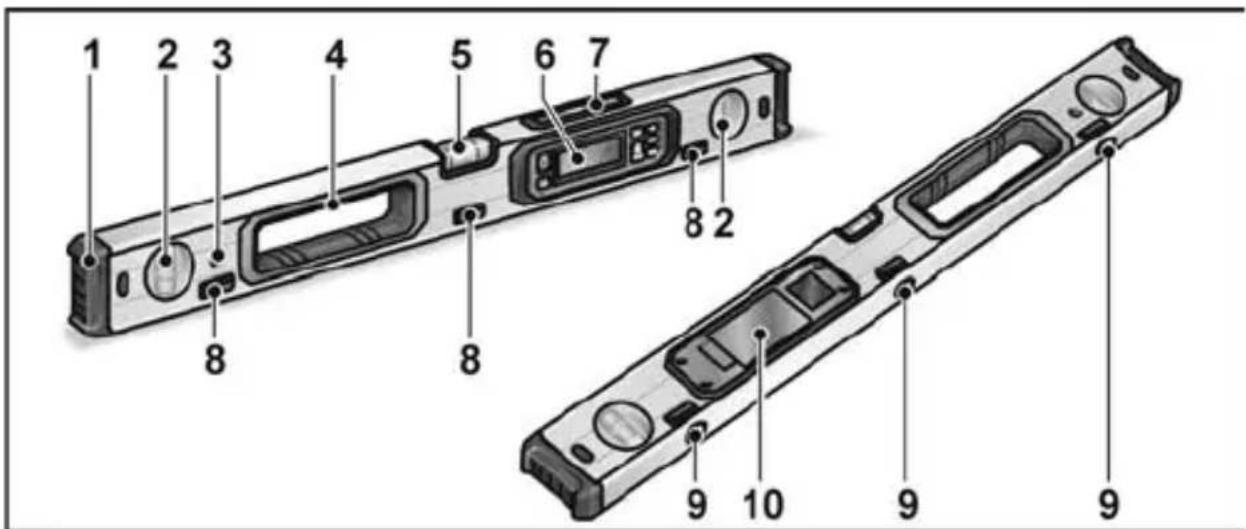

Opis urządzenia
2 Fiolka pionowa
3 Otwór do zawieszania
4 Otwory na uchwyt
5 Fiolka pozioma
6 Pulpit obsługi
7 Wyświetlacz u góry
8 Prowadnica pasa
9 Magnesy
10 Komora na baterie
pl
11 Przycisk kalibracji
Do pionowych i poziomych powierzchni przylegania.
12 Przycisk włączanie/wyłączanie
Do włączania i wyłączania. W celu wyłączenia przytrzymać wciśnięty przycisk ok. 3 sekundy.
13 Panel obsługi wyświetlacza
14 Przycisk pamięci
Zapisuje w pamięci aktualną wyświetloną wartość pomiaru (9 miejsc pamięci).
Uwaga: Przy zapisywaniu następnej (dziesiątej) wartości następuje wymazanie dotychczasowych 9 pomiarów.
15 Przyćisk odniesienia
Do przenoszenia katów. Wskaźnik przeskakuje na 0.0° i na wyświetlaczu miga REF. W celu wymazania wartości odniesienia z pamięci należy wyłączyć poziomice.
16 Przycisk sýgnału
Włącza i wyłącza sygnał dźwiękowy. Jeżeli kąt nachylenia ustawiony jest na 0°, 45°, 90° lub na ostatnią wartość zapisaną w pamięci, rozlega się sygnał dźwiękowy. Wskazówka: Jeżeli wartość kąta odniesienia jest aktywna (13) wtedy jest ona punktem zerowym sygnalizacji.
17 Przycisk jednostek półmiarowych
Przełącza po kolei jednostki pomiarowe: °, in/ft, %. Po włączeniu wskaźnik jest zawsze aktywny w °.
18 Przycisk oświetlenia
Włącza i wyłącza oświetlenie.
19 Wyświetlacz u góry
Dane techniczne Instrukcja użytkowania
| Poziomica cyfrowa ADL 60-P / ADL 120-P | ||
| Wskaźnik (cyfrowy) 0°.... 90° | ||
| Dokładność (cyfrowa) | =0°/90° | ± 0,05° |
| >0°...<90° | ± 0,1° | |
| Dokładność (kanuli) ± 0,5 mm/m | ||
| Zasilanie prądem 2x1,5V | LR6/AA | |
| Czas pracy 100 h | ||
| Długość ADL 60-P | ADL 120-P | 600 mm1200 mm |
| Ciężar (z bateriami) | ADL 60-P | 0,8 kg |
| ADL 120-P | 1,2 kg | |
| Klasa ochrony IP65 | ||
OSTROŻNIE!
Jeżeli urządzenie przeniesione zostanie z bardzo żimnego do ciepłego otoczenia, albo odwrotnie, wtedy przed użyciem należy pozostawić urządzenie, aż do wyrównania temperatury (aklimatyzacji).
Najważniejsze kroki pomiarowe objaśnione są za pomocą rysunków na stronach, które znajdują się na końcu niniejszej instrukcji obsługi. Patrz od strony 152.
Zakładanie/wymiana baterii 152
Włączanie i wyłączanie urządzenia ..... 154
Nastawianie jednostki pomiarowej .....156
Automatyczny obrót wskazania .....158
Włączanie i wyłączanie sygnału dźwiękowego 160
Nastawianie kąta odniesienia ....162
Zastosowanie pamięci wartości mierzonych .164
Włączanie/wyłączanie oświetlenia 166
Sprawdzenie dokładności pomiaru .....168
Przeprowadzanie kalibracji .....170
pl
Sprawdzanie dokładności pomiaru
Patrz od strony 168.
Sprawdzanie dokładności narzędzia mierniczego
■ przed każdym rozpoczęciem pracy,
■ po znacznych zmianach temperatury,
■ po silnych wstrząsach
Przed przystąpieniem do pomiaru kątów do 45° należy sprawdzić dokładność na poziomej powierzchni (\~0°), przed przystąpieniem do pomiaru kątów powyżej 45° na pionowej powierzchni (\~90°).
Włączyć narzędzie pomiarowe i położyć je na poziomej lub pionowej powierzchni. Zaczekać 10 s i zanotować zmierzoną wartość.
Obrócić narzędzie pomiarowe (w sposób pokazany na ilustracji) o 180° wokół osi pionowej. Zaczekać 10 s i zanotować drugą zmierzoną wartość.
WSKAZÓWKA
Narzędzie pomiarowe należy kalibrować dopiero wtedy, gdy różnica obydwu wartości mierzonych przekracza 0,1°!
Narzędzie pomiarowe należy kalibrować w położeniu (pionowym lub poziomym), w którym stwierdzono różnicę wartości mierzonych.
Kalibrowanie
Pionowe powierzchnie przylegania
Patrz także od strony 170, zdjęcie A.
Powierzchnię przyłożenia ustawić na możliwe pionowej powierzchni. Powierzchnia nie może odbiegać od pionu o więcej niż 5°. Jeśli odchylenie jest większe kalibracja zostanie przerwana ze wskazaniem „---”.
Włączyć narzędzie pomiarowe i ułożyć je na powierzchni pionowej tak, by libella 2 była skierowana w górę, a wyświetlacz 7 w stronę użytkownika. Zaczekać 4 s!
Poziome powierzchnie przylegania
Patrz także od strony 170, zdjęcie B.
Powierzchnię przyłożenia ustawić na równej, możliwe poziomej powierzchni. Powierzchnia nie może odbiegać od poziomu o więcej niż 5°. Jeśli odchylenie jest większe kalibracja zostanie przerwana ze wskazaniem „---”.
Włączyć narzędzie pomiarowe i ułożyć je na powierzchni poziomej tak, by libella 1 była skierowana w górę, a wyświetlacz 7 w stronę użytkownika. Żaczekać 4 s! Czynności dla obydwu wariantów:
- Nacisnąć i przytrzymać przez ok. 3 s przycisk kalibracji „Cal”- a, aż na wyswietlaczu pojawi się na krótko napis „CAL1”.
- Ponównie nacisnąć przycisk kalibracji „Cal”- a. Zostanie wyświetlony migający napis „CALI1”, a następnie po sygnale dźwiękowym na wyświetlaczu pojawi się napis „CAL2”.
- Obrocić narzędzie pomiarowe o 180° wokół osi pionowej, tak by libella była w dalszym ciągu skierowana w górę, ale wyświetlacz 7 znajdował się po stronie przeciwnej do użytkownika.
- Zaczekać 4 s! Ponownie nacisnąć przycisk kalibracji „Cal”- a. Zostanie wyświetlony migający napis „CALI2”, a następnie po sygnałe dźwiękowym na wyświetlaczu pojawi się napis „CAL3”.
-
Obrócić narzędzie pomiarowe o 180° wokół osi poziomej, tak by libella była skierowana w dół, a wyświetlacz 7 był skierowany w stronę użytkownika.
-
Zaczekać 4 s! Ponownie nacisnąć przycisk kalibracji „Cal”- a . Zostanie wyświetlony migający napis „CALI3”, a następnie po sygnale dźwiękowym na wyświetlączu pojawi się napis „CAL4”.
-
Obrocić narzędzie pomiarowe o 180° wokół osi pionowej, tak by libella była w dalszym ciągu skierowana w dół, ale wyświetlacz 7 znajdował się po stronie przeciwnej do użytkownika.
-
Ponownie nacisnąć przycisk kalibracji „Cal”- a . Następnie na wyświetlaczu pojawi się napis „SUCC”.
Narzędzie pomiarowe jest teraz skalibrowane dla tej powierzchni przylegania.
WSKAZÓWKA
Jeśli narzędzie pomiarowe nie zostanie obrócone wokół osi pokazanej na zdjęciu w krokach 3, 5 i 7, nie będzie można zakończyć kalibracji. (Na wyświetlaczu nie pojawi się napis „SUCC“.)
Przegląd, konserwacja i pielęgnacja
Przestrzegać następujących wskazówek:
narzędzie miernicze traktować z ostrożnością i chronić je przed wstrząsami, drganiami, skrajnymi temperaturami.
Narzędzie miernicze przechowywać w torbie ochronnej na czas nieużywania.
■ Na czas dłuższego przechowywania usunąć z narzędzia mierniczego baterie/akumulatorki.
■ Zużyte baterie/akumulatorki natychmiast wymienić.
■ Wszelkie reparatury narzędzia mierniczego zlecać do wykonania uprawnionym wykwalifikowanym specjalistom z użyciem oryginalnych części zamiennych. W taki sposób zapewnia się zachowanie bezpieczeństwa użytkowania narzędzia mierniczego.
Wskazówki dotyczące utylizacji
Tylko dla krajów UE:
Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!
Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.
Odzyskiwanie surowców wtórnych zamiast usuwania odpadów.
Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiażwienia gatunkowo czystego recyclingu.
OSTRZEŻENIE!
Akumulatorów/baterii nie wolno wyrzucać do domowych śmieci, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów.
Tylko dla krajów UE:
Zgodnie z przepisem 2006/66/WE zepsute i zużyte akumulatory/baterie muszą zostać poddane procesowi utylizacji (recycling).
WSKAZÓWKA
Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu.
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.
Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
