GEBRUIKSAANWIJZING ADL 120-P Flex
Symbolen op het gereedschap....49
Voor uw veiligheid 49
In één oogopslag 50
Bedieningsveld 51
Gebruiksaanwijzing 52
Meetnauwkeurigheid controleren 53
Kalibreren 53
Onderhoud en verzorging 54
Afvoeren van verpakking en machine ..... 55
Uitsluiting van aansprakelijkheid 56
Symbolen op het gereedschap
Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!
Voor uw veiligheid
Gebruik volgens bestemming
Deze meetgereedschap is bestemd voor professioneel gebruik in de industrie en door de vakman. De digitale waterpas is bestemd voor het meten en overbrengen van hellingen en hoeken binnen- en buitenshuis.
Veiligheidsvoorschriften
WAARSCHUWING!
Lees alle veiligheidsvoorschriften en aanwijzingen om zonder gevaren en veilig met het meetgereedschap te kunnen werken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.
■ Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen.
Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.

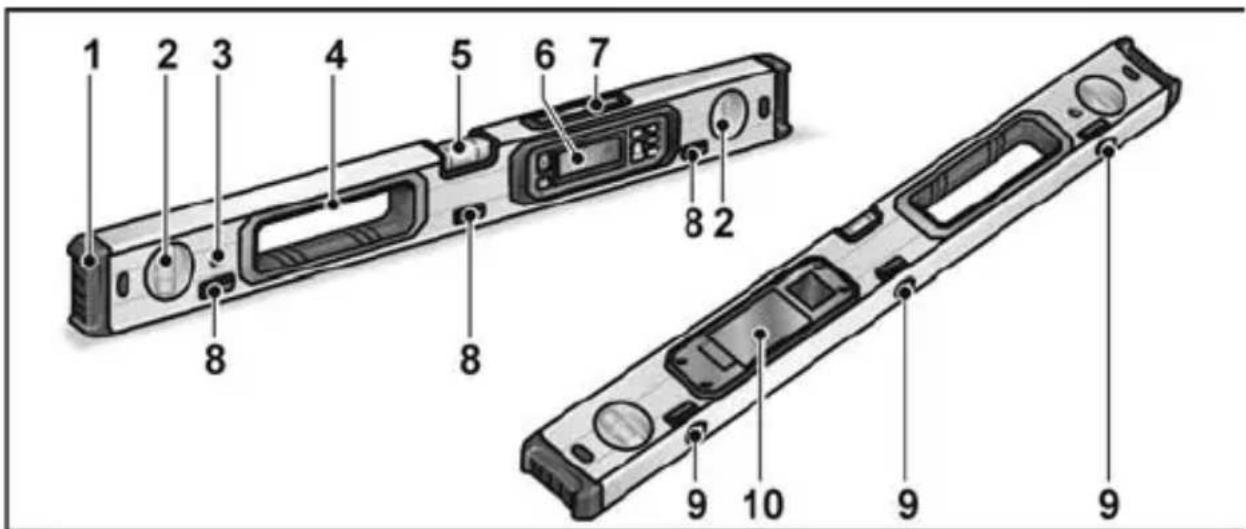

In één oogopslag
2 Verticale libel
3 Opening voor ophanging
4 Greepopeningen
5 Horizontale libel
6 Bedieningsveld
7 Display boven
8 Riemgeleiding
9 Magneten
10 Batterijvak
nl
11 Kalibratietoets Voor verticale en horizontale steunvlakken.
12 Aan/uit-toets Voor in- en uitschakelen. Houd de toets ca. 3 seconden ingedrukt om uit te schakelen.
13 Display-bedieningsveld
14 Opslaan-toets
Hiermee slaat u de weergegeven meet-
waarde op (9 geheugenplaatsen).
Let op: Bij het opslaan van nog een waarde worden de 9 voorafgaande metingen verwijderd.
15 Referentietoets
Voor het overbrengen van hoeken.
De indicatie springt op 0.0° en in het display knippert REF.
Voor het verwijderen van de referentie-
waarde de waterpas uitschakelen.
16 Signaaltoets
Hiermee schakelt u het geluidssignaal aan en uit. Als de hellingshoek op 0°, 45°, 90° of de laatst opgeslagen waarde staat, wordt dit met een geluidssignaal aange-geven. Aanwijzing: Bij een geactiveerd hoekreferentiepunt (13) wordt dit het nulpunt van de signalering.
17 Maateenheidtoets
Hiermee schakelt u de maateenheid om: °, in/ft, %. Na het inschakelen is altijd de indicatie in ° actief.
18 Verlichtingstoets
Schakelt de verlichting in en uit.
19 Display boven
Technische gegevens
| Digitale waterpas ADL 60-P / ADL 120-P | ||
| Indicatie (digitaal) 0°.... 90° | ||
| Nauwkeurigheid(digitaal) | =0°/90°>0°...<90° | ± 0,05°± 0,1° |
| Nauwkeurigheid (libel) ± 0,5 mm/m | ||
| Stroomvoorziening 2x1,5V | LR6/AA | |
| Gebruiksduur 100 h | ||
| Lengte ADL 60-P | ADL 120-P | 600 mm1200 mm |
| Gewicht (metbatterijen) | ADL 60-PADL 120-P | 0,8 kg1,2 kg |
| Isolatieklasse IP65 | ||
Gebruiksaanwijzing
VOORZICHTIG!
Als het gereedschap vanuit een zeer koude naar een warmere omgeving wordt gebracht of omgekeerd, moet u het voor gebruik op temperatuur laten komen.
De belangrijkste bedieningsstappen worden verklaard op de pagina's met afbeeldingen aan het einde van deze gebruiksaanwijzing. Zie vanaf pagina 152.
Batterijen inzetten of vervangen ....152
Gereedschap in- en uitschakelen 154
Maateenheid instellen 156
Automatisch draaien van de indicatie .....158
Geluidssignaal in- en uitschakelen .....160
Referentiehoek instellen 162
Gebruik van het meetwaardegeheugen .....164
Verlichting in-/uitschakelen 166
Controle van de nauwkeurigheid 168
Kalibratie uitvoeren 170
Meetnauwkeurigheid controleren
Zie vanaf pagina 168.
Nauwkeurigheid van het meetgereedschap controleren
■ voor elk begin van de werkzaamheden,
■ na grote temperatuurwijzigingen
■ na šterke schokken.
Voor het meten van hoeken tot 45° de nauw-keurigheid aan een horizontaal oppervlak (\~0°) controleren, voor het meten van hoeken van meer dan 45° aan een verticaal oppervlak (\~90°).
■ Het meetgereedschap inschakelen en op het horizontale of verticale vlak leggen. 10 s wachten en de meetwaarde noteren.
■ Meetgereedschap 180° om de verticale as draaien (zoals afgebeeld). 10 s wachten en de tweede meetwaarde noteren.
LET OP
Kalibreer het meetgereedschap alleen als het verschil tussen beide meetwaarden meer dan 0,1° is!
Kalibreer het meetgereedschap in de positie (verticaal of horizontaal) waarin het verschil van de meetwaarden werd vastgesteld.
Kalibreren
Verticale steunvlakken
Zie ook vanaf pagina 170, afbeelding A.
■ Steunvlak op een zo veel mogelijk verticaal vlak positioneren. Het vlak mag niet meer dan 5° van de loodlijn afwijken. Als de afwijking groter is, wordt de kalibratie met de indicatie „---“ afgebroken.
■ Meetgereedschap inschakelen en zodanig op het verticale vlak leggen dat libel 2 naar boven wijst en display 7 naar u toe is gericht. Wacht 4 seconden!
Horizontale steunvlakken
Zie ook vanaf pagina 170, afbeelding B.
■ Steunvlak op een recht, zo veel mogelijk horizontaal vlak positioneren. Het vlak mag niet meer dan 5° van de horizontale lijn afwijken. Als de afwijking groter is, wordt de kalibratie met de indicatie „---“ afgebroken.
■ Meetgereedschap inschakelen en zodanig op het horizontale vlak leggen dat libel 1 naar boven wijst en display 7 naar u toe is gericht. Wacht 4 seconden!
Handelingen voor beide varianten:
-
Gedurende ca. 3 s de kalibratietoets „Cal“- a indrukken tot kort „CAL1“ in het display verschijnt.
-
De kalibratietoets „Cal“- a opnieuw indrukken.
„CALI1“ wordt knipperend doorlopen tot na een pieptoon „CAL2“ in het display wordt weergegeven.
-
Het meëtgereedschap 180° om de verticale as draaien zodat de libel nog steeds naar boven wijst, maar display 7 zich echter op de van u afgekeerde zijde bevindt.
-
Wacht 4 seconden! De kalibratietoets „Cal“- a opnieuw indrukken. „CALI2“ wordt knipperend doorlopen tot na een pieptoon „CAL3“ in het display wordt weergegeven.
-
Het meetgereedschap 180° om de horizontale as draaien zodat de libel nog steeds naar beneden wijst, maar display 7 zich echter op de naar u gerichte zijde bevindt.
-
Wacht 4 seconden! De kalibratietoets „Cal“- a opnieuw indrukken. „CALI3“ wordt knipperend doorlopen tot na een pieptoon „CAL4“ in het display wordt weergegeven.
-
Het meetgereedschap 180° om de verticale as draaien zodat de libel nog steeds naar beneden wijst, maar display 7 zich echter op de van u afgekeerde zijde bevindt.
-
De kalibratietoets „Cal“- a opnieuw indrukken. Daarna verschijnt „SUCC“ in het display.
Het meetgereedschap is nu voor dit steunvlak nieuw gekalibreerd.
i LET OP
Als het meetgereedschap bij de stappen 3, 5 en 7 niet om de in de afbeeldingen weergegeven as wordt gedraaid, kan de kalibratie niet worden voltooid. („SUCC“ verschijnt niet in het display.)
Onderhoud en verzorging
Neem de volgende voorschriften in acht:
■ Meetgereedschap voorzichtig behandelen en tegen schokken, trillingen en extreme temperaturen beschermen.
■ Meetgereedschap in beschermetui bewaren als het niet wordt gebruikt.
Bij langdurig niet-gebruik batterijen/accu's uit het meetgereedschap verwijderen.
nl
■ Verbruikte batterijen/accu's onmiddellijk vervangen.
Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen.
Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
Afvoeren van verpakking en machine
Alleen voor EU-landen:
Gooi elektrische gereedschappen niet bij het huisvuil.
Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.
Terugwinnen van grondstoffen in plaats van weggooien van afval.
Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt.
De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.
WAARSCHUWING!
Gooi accu's en batterijen niet bij het huisvuil, in het vuur of in het water. Demonteer versleten accu's niet.
Alleen voor EU-landen:
Volgens richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen worden gerecycled.
LET OP
Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.
Uitsluiting van aansprakelijkheid
De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt. De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
