Produkttyp	Digitale Wasserwaage
Marke	Flex
Modell	ADL 120-P
Länge	1200 mm
Gewicht (mit Batterien)	1,2 kg
Stromversorgung	2 Batterien LR6/AA (1,5 V)
Betriebsdauer	Ca. 100 Stunden
Messbereich	0° bis 90°
Digitale Genauigkeit (0°/90°)	±0,05°
Digitale Genauigkeit (andere Winkel)	±0,1°
Libellengenauigkeit	±0,5 mm/m
Schutzart	IP65
Anzeige	Digital, hintergrundbeleuchtet
Hauptfunktionen	Winkelmessung, Referenzfunktion, Speicher für 9 Werte, Tonsignal, Beleuchtung
Kalibrierung	Ja, durch den Benutzer (4 Schritte)
Reinigung	Mit einem trockenen Tuch, aggressive Lösungsmittel vermeiden
Lagerung	In der Schutztasche, Batterien bei längerer Nichtbenutzung entfernen
Sicherheit	Anleitung lesen, Reparatur nur durch qualifiziertes Personal
Ersatzteile	Nur Original-Ersatzteile verwenden
Garantie	Siehe Herstellerbedingungen

Häufig gestellte Fragen - ADL 120-P Flex

Wie ersetze ich die Batterien des Flex ADL 120-P?

Öffnen Sie das Batteriefach (Pos. 10), legen Sie zwei LR6/AA-Batterien (1,5 V) unter Beachtung der Polarität ein und schließen Sie es wieder. Entfernen Sie die Batterien bei längerer Nichtbenutzung.

Wie schalte ich das Gerät ein und aus?

Drücken Sie kurz die Ein-/Aus-Taste (12) zum Einschalten. Zum Ausschalten halten Sie die Taste ca. 3 Sekunden gedrückt.

Wie genau ist die Messung der digitalen Wasserwaage?

Die Genauigkeit beträgt ±0,05° für Winkel von 0° und 90° und ±0,1° für Zwischenwinkel. Die Genauigkeit der Libelle beträgt ±0,5 mm/m.

Wie kalibriere ich den Flex ADL 120-P?

Legen Sie das Gerät auf eine ebene horizontale oder vertikale Fläche (max. Abweichung 5°). Drücken Sie die Kalibriertaste (11) und folgen Sie den 4 Schritten der 180°-Drehung gemäß Anleitung. Die Meldung 'SUCC' bestätigt den Erfolg.

Wie verwende ich die Winkelfunktion Referenz?

Drücken Sie die Referenztaste (15), um die Anzeige auf 0,0° zu setzen. Das Display zeigt blinkend 'REF'. Zum Löschen der Referenz schalten Sie das Gerät aus.

Wie speichere ich einen Messwert?

Drücken Sie die Speichertaste (14), um den aktuellen Wert zu speichern. Das Gerät kann bis zu 9 Werte speichern. Achtung: Eine neue Messung löscht die vorherigen 9 Werte.

Wie aktiviere ich das Tonsignal?

Drücken Sie die Signaltaste (16), um den Piepton zu aktivieren oder zu deaktivieren. Das Signal ertönt bei Winkeln 0°, 45°, 90° oder dem zuletzt gespeicherten Wert.

Was tun, wenn während der Kalibrierung '---' angezeigt wird?

Das bedeutet, dass die Auflagefläche mehr als 5° von der Horizontalen oder Vertikalen abweicht. Setzen Sie das Gerät auf eine ebenere Fläche und beginnen Sie erneut.

Wie pflege ich die digitale Wasserwaage?

Reinigen Sie sie mit einem trockenen Tuch. Vermeiden Sie Stöße und extreme Temperaturen. Bewahren Sie sie in der Schutztasche auf. Entfernen Sie die Batterien bei längerer Nichtbenutzung.

Wie ist die Entsorgungsvorschrift?

Werfen Sie das Gerät nicht in den Hausmüll. Befolgen Sie die WEEE-Richtlinie (2012/19/EU) zum Recycling. Verbrauchte Batterien sind getrennt zu entsorgen (Richtlinie 2006/66/EG).

BEDIENUNGSANLEITUNG ADL 120-P Flex

Zu Ihrer Sicherheit 3

Auf einen Blick 4

Bedienfeld 5

Technische Daten 6

Gebrauchsanleitung 6

Messgenauigkeit prüfen 7

Kalibrieren 7

Wartung und Pflege 8

Entsorgungshinweise 9

Haftungsausschluss 9

Symbole am Gerät

Vor Inbetriebnahme

Bedienungsanleitung lesen!

Zu Ihrer Sicherheit

Bestimmungsgemäße Verwendung

Dieses Messwerkzeug ist bestimmt für den gewerblichen Einsatz in Industrie und Handwerk.

Die digitale Wasserwaage ist bestimmt zum Messen und Übertragen von Neigungen und Winkeln im Innen- und Außenbereich.

Sicherheitshinweise

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen, um gefahrlos und sicher mit dem Messwerkzeug arbeiten zu können. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

■ Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

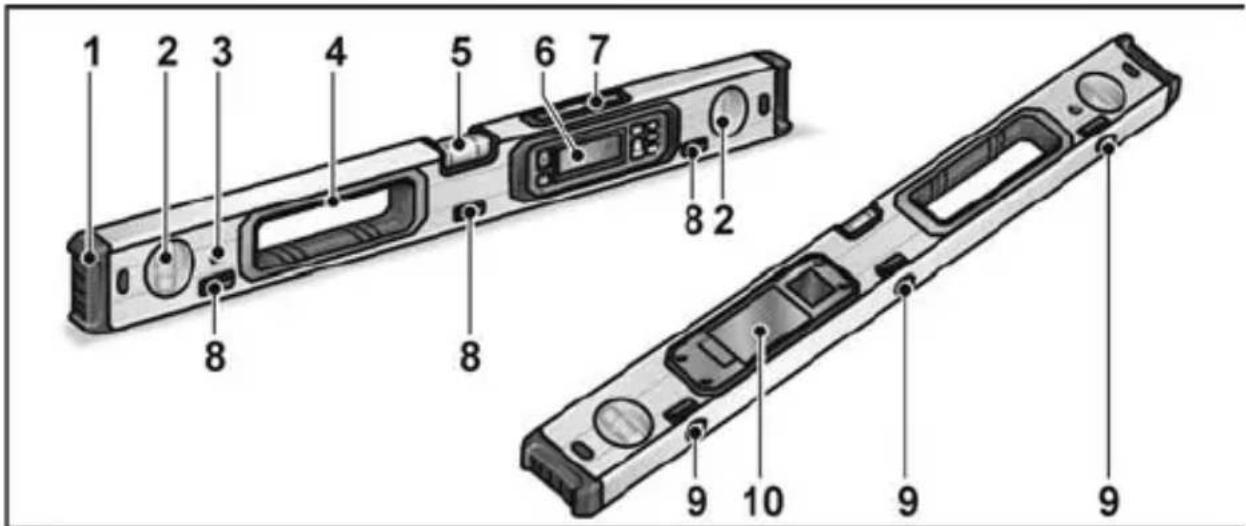

Auf einen Blick

1 Endkappe
2 Vertikal-Libelle
3 Bohrung zum Aufhängen
4 Grifföffnungen
5 Horizontal-Libelle

6 Bedienfeld
7 Display oben
8 Gurtführung
9 Magnete
10 Batteriefach

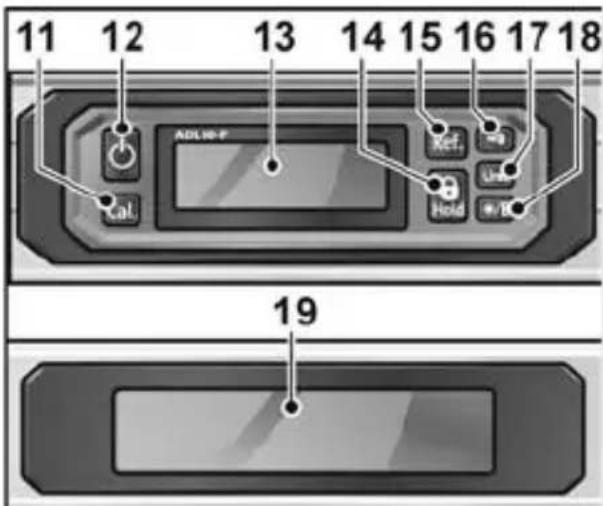

Bedienfeld

11 Kalibrierungs-Taste Für senkrechte und waagerechte Auflageflächen.

12 Ein/Aus-Taste Zum Ein- und Ausschalten. Zum Ausschalten ca. 3 Sekunden gedrückt halten.

13 Display-Bedienfeld

14 Speicher-Taste
Speichert den aktuell angezeigten Messwert (9 Speicherplätze).
Achtung: Beim Abspeichern eines weiteren Wertes werden die bisherigen 9 Messungen gelöscht.
15 Referenz-Taste
Zum Übertragen von Winkeln. Die Anzeige springt auf 0.0° und im Display blinkt REF. Zum Löschen des Referenzwertes die Wasserwaage ausschalten.
16 Signal-Taste
Schaltet den Signalton aus und ein. Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert steht, wird dies akustisch signalisiert. Hinweis: Bei aktiviertem Winkel-Referenzwert (13) wird dieser zum Nullpunkt der Signalisierung.
17 Maßeinheiten-Taste
Schaltet nacheinander die Maßeinheiten um: °, in/ft, %. Nach dem Einschalten ist immer die Anzeige in ° aktiv.
18 Beleuchtungs-Taste
Schaltet die Beleuchtung ein und aus.
19 Display oben

Technische Daten Gebrauchsanleitung

Digitale Wasserwaage ADL 60-P / ADL 120-P
Anzeige (Digital) 0°.... 90°
Genauigkeit (Digital) =0°/90°	± 0,05°
	>0°...<90°	± 0,1°
Genauigkeit (Libelle)		± 0,5 mm/m
Stromversorgung 2x1,5V		LR6/AA
Betriebsdauer 100 h
Länge ADL 60-P	ADL 120-P	600 mm
		1200 mm
Gewicht (mit Batterien)	ADL 60-P	0,8 kg
	ADL 120-P	1,2 kg
Schutzklasse IP65

VORSICHT!

Wenn das Gerät aus großer Kälte in eine wärmere Umgebung gebracht wird oder umgekehrt, sollten Sie das Gerät vor dem Gebrauch akklimatisieren lassen.

Die wichtigsten Bedienschritte werden auf den Bildseiten am Ende dieser Anleitung erklärt. Siehe ab Seite 152.

Batterien einlegen/wechseln 152

Gerät ein- und ausschalten ....154

Maßeinheit einstellen 156

Automatisches Drehen der Anzeige .....158

Signalton ein- und ausschalten .....160

Referenzwinkel einstellen 162

Verwendung des Messwertspeichers .....164

Beleuchtung ein-/ausschalten ....166

Prüfung der Genauigkeit 168

Kalibrierung vornehmen 170

Messgenauigkeit prüfen

Siehe auch ab Seite 168.

Genauigkeit des Messwerkzeugs prüfen

■ vor jedem Arbeitsbeginn,
■ nach starken Temperaturänderungen
■ nach starken Stößen.

Vor dem Messen von Winkeln bis 45° die Genauigkeit an einer waagerechten Fläche ( 0^ ) überprüfen, vor dem Messen von Winkeln über 45° an einer senkrechten Fläche ( 90^ ).

Das Messwerkzeug einschalten und auf die waagerechte bzw. senkrechte Fläche legen. 10 s warten und den Messwert notieren.
Messwerkzeug drehen (wie im Bild dargestellt) um 180° um die senk-rechte Achse. 10 s warten und den zweiten Messwert notieren.

HINWEIS

Kalibrieren Sie das Messwerkzeug nur, wenn die Differenz beider Messwerte größer als 0,1° ist!

Kalibrieren Sie das Messwerkzeug in der Lage (senkrecht bzw. waagerecht), in der die Differenz der Messwerte festgestellt wurde.

Kalibrieren

Senkrechte Auflageflächen

Siehe auch ab Seite 170, Bild A.

Auflagefläche auf einer möglichst senkrechten Fläche positionieren. Die Fläche darf nicht mehr als 5° von der Senkrechten abweichen. Ist die Abweichung größer, wird die Kalibrierung mit der Anzeige „---“ abgebrochen.
Messwerkzeug einschaften und so auf die senkrechte Fläche legen, dass die Libelle 2 nach oben zeigt und das Display 7 zu Ihnen gerichtet ist. Warten Sie 4 s!

Waagerechte Auflageflächen

Siehe auch ab Seite 170, Bild B.

Auflagefläche auf einer geraden, möglichst waagerechten Fläche positionieren. Die Fläche darf nicht mehr als 5° von der Waagerechten abweichen. Ist die Abweichung größer, wird die Kalibrierung mit der Anzeige „---“ abgebrochen.
Messwerkzeug einschalten und so auf die waagerechte Fläche legen, dass die Libelle 1 nach oben zeigt und das Display 7 zu Ihnen gerichtet ist. Warten Sie 4 s!

Arbeitsschritte für beide Varianten:

1. Für ca. 3 s die Kalibrierungstaste „Cal“- a drücken, bis kurz „CAL1“ im Display erscheint.
2. Die Kalibrierungstaste „Cal“- a erneut drücken. „CALI1“ wird blinkend durchlaufen, bis nach einem Piepton „CAL2“ im Display angezeigt wird.
3. Das Messwerkzeug um 180° um die senkrechte Achse drehen, sodass die Libelle weiterhin nach oben zeigt, das Display 7 sich jedoch auf der von Ihnen abgewandten Seite befindet.
4. Warten Sie 4 s! Die Kalibrierungstaste „Cal“- a erneut drücken. „CALI2“ wird blinkend durchlaufen, bis nach einem Piepton „CAL3“ im Display angezeigt wird.
5. Das Messwerkzeug um 180° um die waagrechte Achse drehen, sodass die Libelle nach unten zeigt, das Display 7 sich jedoch auf der von Ihnen zugewandten Seite befindet.

6. Warten Sie 4 s! Die Kalibrierungstaste „Cal“- a erneut drücken. „CALI3“ wird blinkend durchlaufen, bis nach einem Piepton „CAL4“ im Display angezeigt wird.

7. Das Messwerkzeug um 180° um die senkrechte Achse drehen, sodass die Libelle weiterhin nach unten zeigt, das Display 7 sich jedoch auf der von Ihnen abgewandten Seite befindet.

8. Die Kalibrierungstaste „Cal“- a erneut drücken. Danach erscheint „SUCC“ im Display.

Das Messwerkzeug ist nun für diese Auflagefläche neu kalibriert.

HINWEIS

Wird das Messwerkzeug bei den Schritten 3, 5 und 7 nicht um die in den Bildern dargestellte Achse gedreht, kann die Kalibrierung nicht abgeschlossen werden. ("SUCC" erscheint nicht im Display.)

Wartung und Pflege

Folgende Hinweise beachten:

■ Messwerkzeug vorsichtig behandeln und vor Stößen, Vibrationen, extremen Temperaturen schützen.
■ Messwerkzeug bei Nichtgebrauch in Schutztasche aufbewahren.
■ Bei längerem Nichtgebrauch Batterien/Akkus aus dem Messwerkzeug entfernen.

de

■ Verbrauchte Batterien/Akkus umgehend ersetzen.
■ Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

Entsorgungshinweise

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

WARNUNG!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Nur für EU-Länder:

Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
