Τύπος προϊόντος	Βάση τοίχου
Μάρκα	Laserliner
Μοντέλο	CrossGrip Pro
Βάρος	710 g
Διαστάσεις (Μ x Υ x Β)	91 x 180 x 215 mm
Υλικό	Μέταλλο και ανθεκτικό πλαστικό
Στερέωση τοίχου	Απευθείας στερέωση με οπή στον τοίχο
Ισχυροί μαγνήτες	Ναι, στο πίσω μέρος για στερέωση σε μαγνητικές επιφάνειες
Σπείρωμα για όργανο λέιζερ	1/4"
Βίδα στερέωσης	1/4"
Βίδα ρύθμισης της στερέωσης σύσφιξης	Ναι, για ρύθμιση του ανοίγματος
Στερέωση μπλοκαρίσματος	Για προφίλ ξηρής δόμησης
Γρήγορη ρύθμιση	Τοποθέτηση με βήματα ύψους
Σπείρωμα για τρίποδο	5/8"
Προβλεπόμενη χρήση	Στερέωση οργάνων μέτρησης λέιζερ με σπείρωμα 1/4" σε τοίχους, μαγνητικές επιφάνειες και προφίλ ξηρής δόμησης
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα ελαφρώς υγρό πανί, χωρίς διαλύτη ή λειαντικό
Ασφάλεια	Κίνδυνος τσιμπήματος· ισχυρά μαγνητικά πεδία, κρατήστε σε απόσταση 30 cm από εμφυτεύματα και ευαίσθητες συσκευές
Ανταλλακτικά και δυνατότητα επισκευής	Δεν αναφέρεται – επικοινωνήστε με τον κατασκευαστή
Γενικές πληροφορίες	Συμμορφώνεται με τα πρότυπα ΕΕ, οδηγίες στο www.laserliner.com

Συχνές ερωτήσεις - CrossGrip Pro Laserliner

Ποια όργανα λέιζερ είναι συμβατά με το CrossGrip Pro;

Όλα τα όργανα μέτρησης λέιζερ με σπείρωμα 1/4" είναι συμβατά.

Πώς στερεώνεται η βάση στον τοίχο;

Χρησιμοποιήστε τις οπές στερέωσης (1) για να βιδώσετε απευθείας τη βάση στον τοίχο.

Μπορώ να χρησιμοποιήσω το CrossGrip Pro σε μεταλλικές επιφάνειες;

Ναι, οι ισχυροί μαγνήτες στο πίσω μέρος επιτρέπουν ασφαλή στερέωση σε κάθε μαγνητική επιφάνεια.

Πώς ρυθμίζεται το πλάτος ανοίγματος της στερέωσης σύσφιξης;

Στρίψτε τη βίδα ρύθμισης (5) για να προσαρμόσετε το άνοιγμα στο πάχος του προφίλ ξηρής δόμησης.

Είναι ασφαλής η γρήγορη ρύθμιση;

Ναι, η γρήγορη ρύθμιση επιτρέπει τοποθέτηση με βήματα ύψους και ασφαλίζει στη θέση.

Ποιο είναι το μέγιστο βάρος που υποστηρίζεται;

Η βάση είναι σχεδιασμένη για ελαφριά όργανα λέιζερ· το μέγιστο βάρος δεν προσδιορίζεται, αλλά υποστηρίζει χωρίς πρόβλημα τα συνήθη μοντέλα.

Υπάρχει κίνδυνος με τους μαγνήτες;

Ναι, τα ισχυρά μαγνητικά πεδία μπορούν να επηρεάσουν βηματοδότες και να καταστρέψουν μαγνητικά μέσα. Διατηρήστε απόσταση τουλάχιστον 30 cm.

Πώς καθαρίζεται το CrossGrip Pro;

Χρησιμοποιήστε ένα ελαφρώς υγρό πανί χωρίς καθαριστικά, λειαντικά ή διαλύτες. Αποθηκεύστε το σε στεγνό και καθαρό μέρος.

Μπορώ να χρησιμοποιήσω τη βάση με τρίποδο;

Ναι, το σπείρωμα 5/8" (7) επιτρέπει την τοποθέτηση σε τυπικό τρίποδο.

Πού βρίσκω τις πλήρεις οδηγίες ασφαλείας;

Συμβουλευτείτε τον ιστότοπο www.laserliner.com για πρόσθετες σημειώσεις και οδηγίες ασφαλείας.

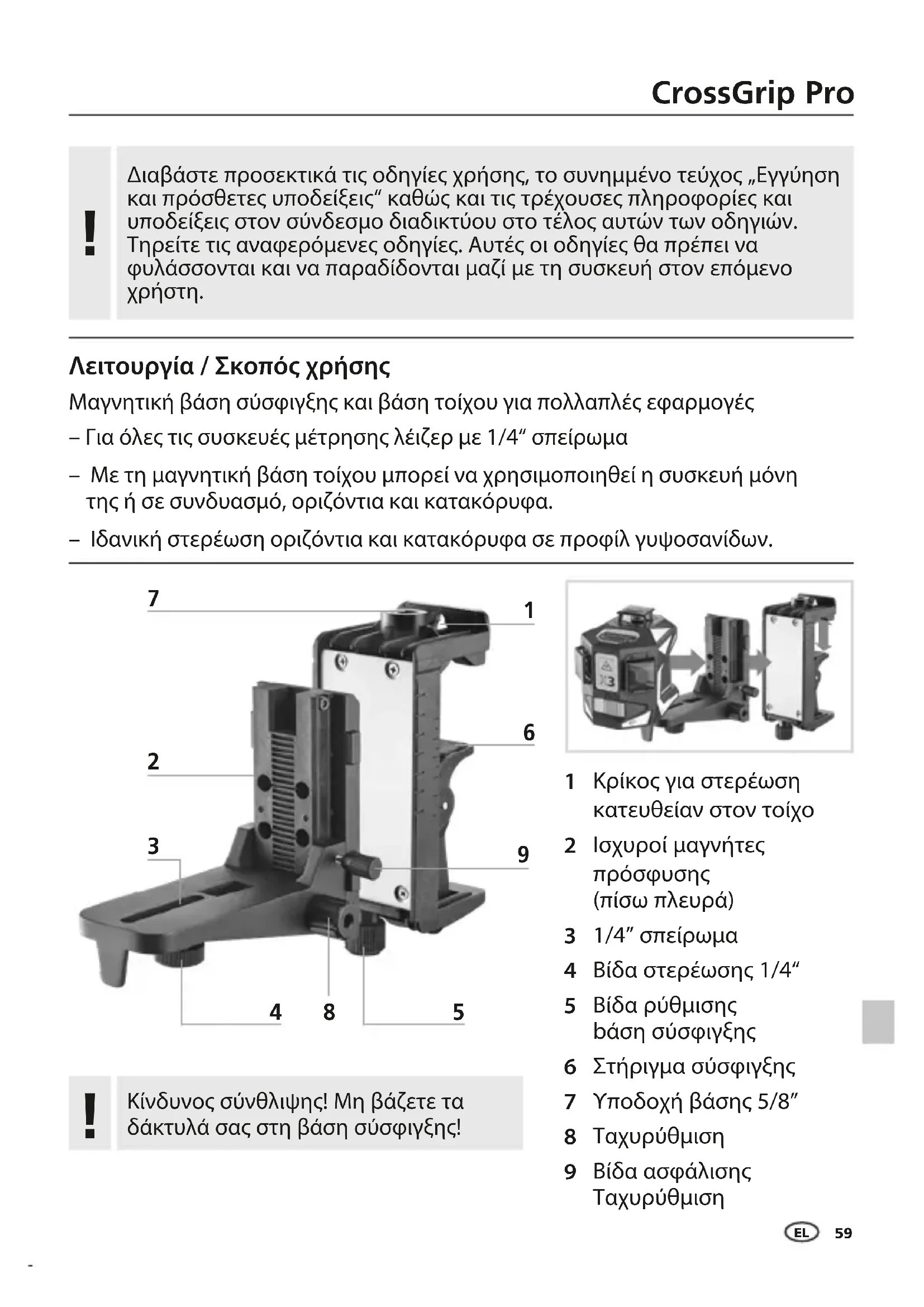

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CrossGrip Pro Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / Σκοπός χρήσης

Μαγνητική βάση σύσφιγξης και βάση τοίχου για πολλαπλές εφαρμογές

– Για όλες τις συσκευές μέτρησης λέιζερ με 1/4" σπείρωμα

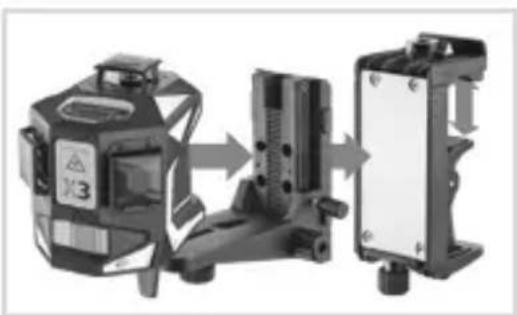

- Με τη μαγνητική βάση τοίχου μπορεί να χρησιμοποιηθεί η συσκευή μόνη της ή σε συνδυασμό, οριζόντια και κατακόρυφα.
– Ιδανική στερέωση οριζόντια και κατακόρυφα σε προφίλ γυψοσανίδων.

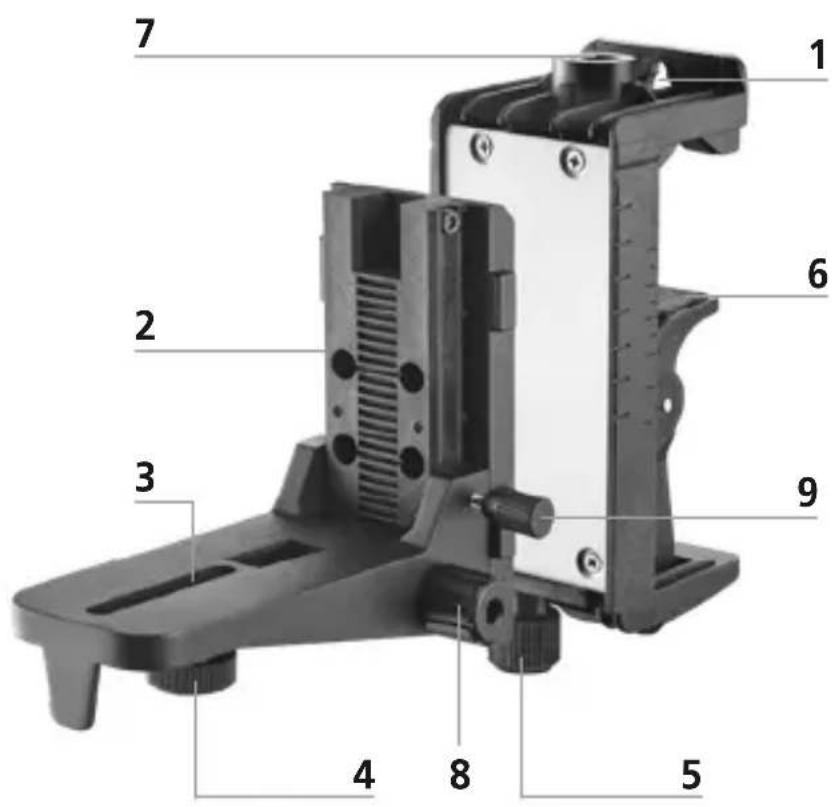

1 2 3 4 5 6 7 8 9

!

Κίνδυνος σύνθλιψης! Μη βάζετε τα δάκτυλά σας στη βάση σύσφιγξης!

1 Κρίκος για στερέωση κατευθείαν στον τοίχο
2 Ισχυροί μαγνήτες πρόσφυσης (πίσω πλευρά)
3 1/4" σπείρωμα
4 Bíδα στερέωσης 1/4"
5 Bíδα ρύθμισης báση σύσφιγξης
6 Στήριγμα σύσφιγξης
7 Υποδοχή βάσης 5/8"
8 Ταχυρύθμιση
9 Bída aσφάλισης Ταχυρύθμιση

Laserliner

1τερέωση στον τοίχο

Οι οπές (1) παρέχουν τη δυνατότητα άμεσης στερέωσης σε τοίχους.

2τερέωση σε μαγνητικά αντικείμενα

Οι ισχυροί μαγνήτες (2) στην πίσω πλευρά παρέχουν τη δυνατότητα στερέωσης σε μαγνητικά αντικείμενα.

Βτερέωση σε προφίλ γυψοσανίδων

Με τη βάση σύσφιγξης (6) στερεώνεται η βάση τοίχου οριζόντια και κατακόρυφα σε προφίλ γυψοσανίδων.

Με τη βίδα ρύθμισης (5) τροποποιείται το πλάτος ανοίγματος της βάσης σύσφιγξης.

4αχυρύθμιση

Με την ταχυρύθμιση η συσκευή μπορεί να προσαρμοστεί στο στήριγμα προοδευτικά καθ' ύψος.

Κίνδυνος λόγω ισχυρών μαγνητικών πεδίων

Ισχυρά μαγνητικά πεδία μπορεί να έχουν επιβλαβείς επιδράσεις σε άτομα με σωματικά βοηθήματα σε λειτουργία (π.χ. βηματοδότες) και σε ηλεκτρομηχανικές συσκευές (π.χ. μαγνητικές κάρτες, μηχανικά ρολόγια, μικρομηχανικές συσκευές, σκληρούς δίσκους).

Σχετικά με την επίδραση που έχουν τα ισχυρά μαγνητικά πεδία στα άτομα θα πρέπει να λαμβάνονται υπόψη οι εκάστοτε εθνικοί κανονισμοί και προδιαγραφές, όπως για παράδειγμα στην Ομοσπονδιακή Δημοκρατία της Γερμανίας η προδιαγραφή των επαγγελματικών ενώσεων BGV B11 Αρθρο 14 „Ηλεκτρομαγνητικά πεδία“.

Για να αποφύγετε ενοχλητικές παρεμβολές τηρείτε μία ελάχιστη απόσταση 30 cm ανάμεσα στους μαγνήτες και τα εμφυτεύματα και συσκευές.

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 22W02)
Βάρος 710 g
Διαστάσεις (Π x Υ x Β) 91 x 180 x 215 mm

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com

CE UK CA
