CrossGrip Pro - Suporte de parede Laserliner - Manual de utilização gratuito

Tipo de produto	Suporte de parede
Marca	Laserliner
Modelo	CrossGrip Pro
Peso	710 g
Dimensões (L x A x P)	91 x 180 x 215 mm
Material	Metal e plástico resistente
Fixação na parede	Olhal de fixação direta na parede
Ímanes potentes	Sim, na parte traseira para fixação em superfícies magnéticas
Rosca para instrumento laser	1/4"
Parafuso de fixação	1/4"
Parafuso de ajuste da fixação de aperto	Sim, para ajustar a abertura
Fixação de bloqueio	Para perfis de construção a seco
Ajuste rápido	Posicionamento por degraus em altura
Rosca para tripé	5/8"
Utilização prevista	Fixação de instrumentos de medição laser com rosca 1/4" em paredes, superfícies magnéticas e perfis a seco
Manutenção e limpeza	Limpar com um pano ligeiramente húmido, sem solvente nem produto abrasivo
Segurança	Risco de pinçamento; campos magnéticos potentes, manter a 30 cm de implantes e dispositivos sensíveis
Peças sobressalentes e reparabilidade	Não comunicado – contactar o fabricante
Informações gerais	Conforme as normas da UE, instruções em www.laserliner.com

Perguntas frequentes - CrossGrip Pro Laserliner

Quais instrumentos laser são compatíveis com o CrossGrip Pro ?

Todos os instrumentos de medição laser com rosca de 1/4" são compatíveis.

Como fixar o suporte na parede ?

Utilize os olhais de fixação (1) para aparafusar diretamente o suporte na parede.

Posso usar o CrossGrip Pro em superfícies metálicas ?

Sim, os ímanes potentes na parte traseira permitem uma fixação segura em qualquer superfície magnética.

Como ajustar a largura de abertura da fixação de aperto ?

Gire o parafuso de ajuste (5) para adaptar a abertura à espessura do perfil de construção a seco.

O ajuste rápido é seguro ?

Sim, o ajuste rápido permite um posicionamento por degraus em altura e trava no lugar.

Qual é o peso máximo suportado ?

O suporte é projetado para instrumentos laser leves; o peso máximo não é especificado, mas suporta sem problema os modelos comuns.

Há algum risco com os ímanes ?

Sim, os campos magnéticos potentes podem afetar os estimuladores cardíacos e danificar os suportes magnéticos. Mantenha uma distância de pelo menos 30 cm.

Como limpar o CrossGrip Pro ?

Use um pano ligeiramente húmido sem produtos de limpeza, abrasivos ou solventes. Armazene-o em local seco e limpo.

Posso usar o suporte com um tripé ?

Sim, a rosca 5/8" (7) permite montá-lo num tripé padrão.

Onde encontrar as instruções de segurança completas ?

Consulte o site www.laserliner.com para observações adicionais e instruções de segurança.

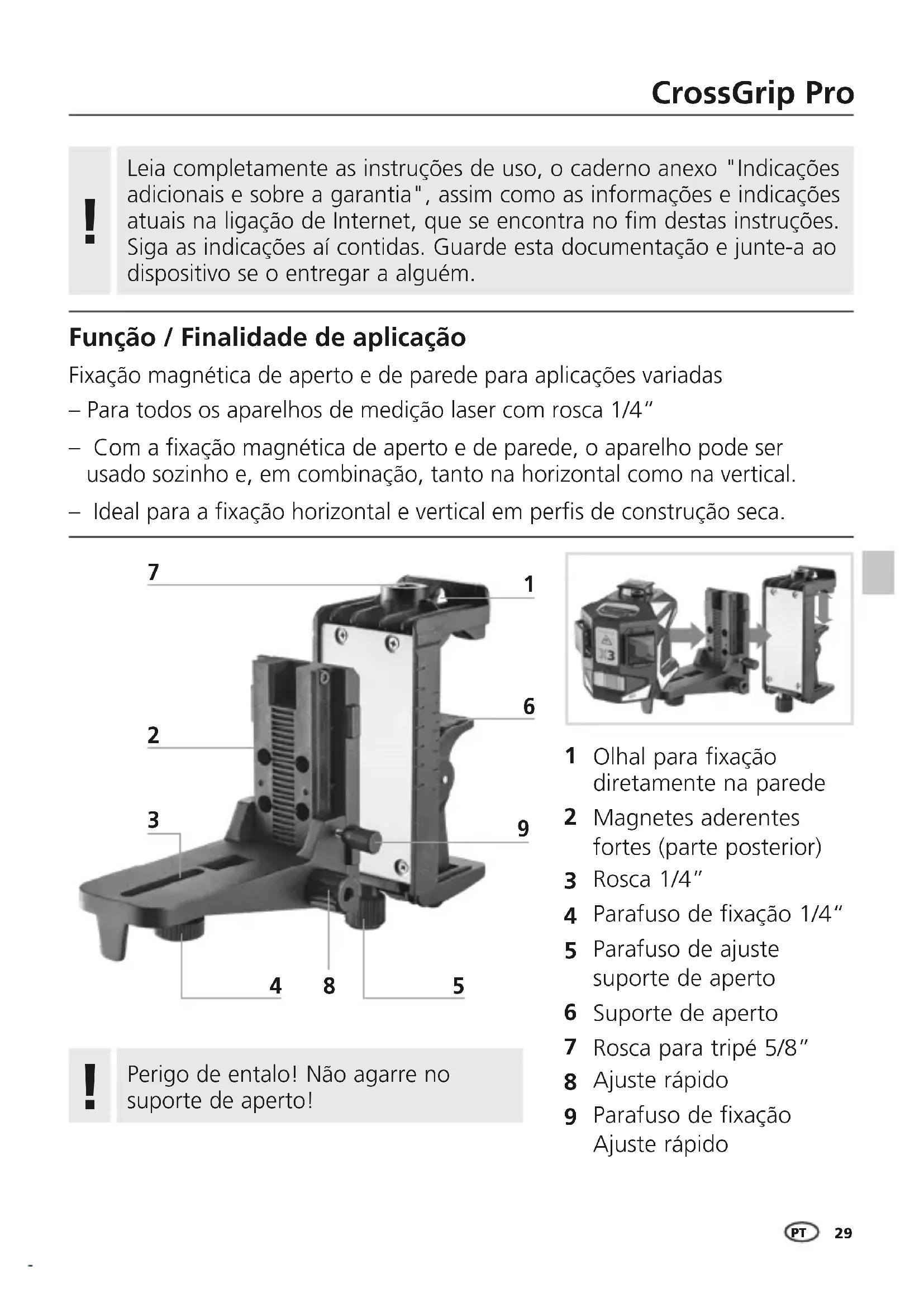

MANUAL DE UTILIZADOR CrossGrip Pro Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Finalidade de aplicação

Fixação magnética de aperto e de parede para aplicações variadas

• Para todos os aparelhos de medição laser com rosca 1/4"

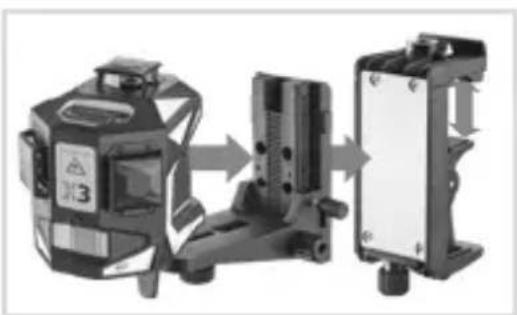

• Com a fixação magnética de aperto e de parede, o aparelho pode ser usado sozinho e, em combinação, tanto na horizontal como na vertical.
• Ideal para a fixação horizontal e vertical em perfis de construção seca.

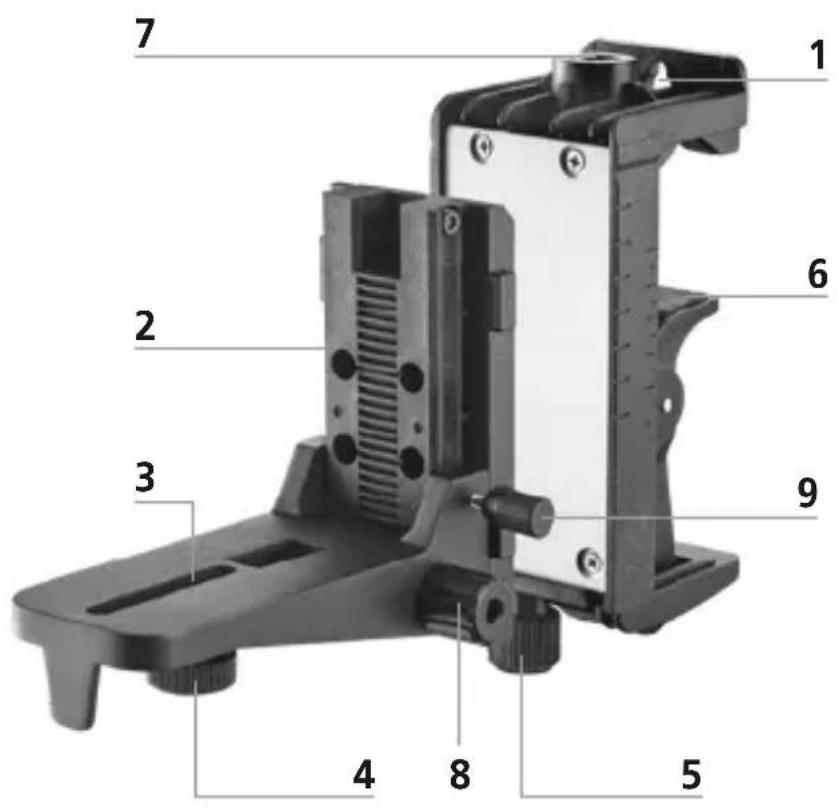

1 2 3 4 5 6 7 8 9

!

Perigo de entalo! Não agarre no suporte de aperto!

1 Olhal para fixação diretamente na parede
2 Magnetes aderentes fortes (parte posterior)
3 Rosca 1/4"
4 Parafuso de fixação 1/4"
5 Parafuso de ajuste suporte de aperto
6 Suporte de aperto
7 Rosca para tripé 5/8"
8 Ajuste rápido
9 Parafuso de fixação Ajuste rápido

Laserliner

1 Fixação na parede

Os olhais (1) possibilitam a fixação direta em paredes.

2 Fixação em objetos magnéticos

Os magnetes aderentes fortes (2) na traseira permitem a fixação em objetos magnéticos.

B Fixação em perfis de construção seca

Com o suporte de aperto (6) é possível fixar o suporte de parede na horizontal e na vertical em perfis de construção seca.

Com o parafuso de ajuste (5) pode ser ajustada a largura de abertura do suporte de aperto.

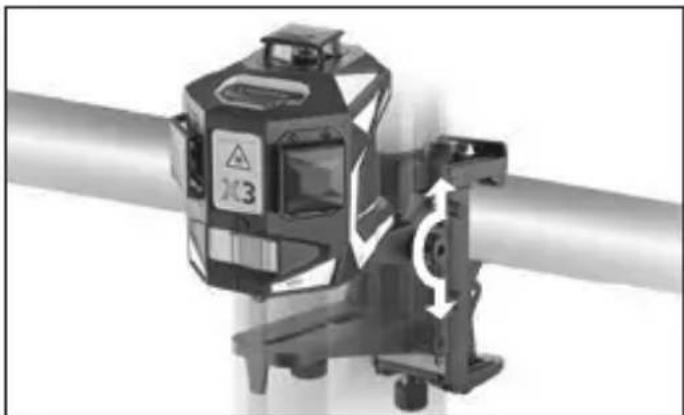

4Ajuste rápido

Com o ajuste rápido, a postura do dispositivo pode ser posicionada gradualmente em altura.

Perigo devido a exposição a fortes campos magnéticos

Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos).

Relativamente à influência de campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo, o regulamento BGV B11 §14 „Campos eletromagnéticos” na República Federal da Alemanha.

Para evitar influências nocivas, mantenha ímanes a uma distância de, pelo menos, 30 cm dos implantes e dispositivos em perigo.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

Dados técnicos (sujeito a alterações técnicas. 22W02)
Peso 710 g
Dimensões (L x A x P) 91 x 180 x 215 mm

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Mais instruções de segurança e indicações adicionais em: www.laserliner.com

CE UK CA

!
