CrossGrip Pro - Настенное крепление Laserliner - Бесплатное руководство пользователя

Тип продукта	Настенное крепление
Бренд	Laserliner
Модель	CrossGrip Pro
Вес	710 г
Размеры (Д x В x Г)	91 x 180 x 215 мм
Материал	Металл и прочный пластик
Настенное крепление	Прямое крепление на стену через монтажное ушко
Мощные магниты	Да, сзади для крепления на магнитные поверхности
Резьба для лазерного инструмента	1/4"
Крепежный винт	1/4"
Регулировочный винт зажимного крепления	Да, для регулировки отверстия
Фиксатор	Для профилей сухого строительства
Быстрая регулировка	Позиционирование по высоте с шагом
Резьба для штатива	5/8"
Назначение	Крепление лазерных измерительных инструментов с резьбой 1/4" на стенах, магнитных поверхностях и сухих профилях
Уход и чистка	Протирать слегка влажной тканью, без растворителей и абразивов
Безопасность	Риск защемления; сильные магнитные поля, держать на расстоянии 30 см от имплантатов и чувствительных устройств
Запчасти и ремонтопригодность	Не сообщается – связаться с производителем
Общая информация	Соответствует нормам ЕС, инструкции на www.laserliner.com

Часто задаваемые вопросы - CrossGrip Pro Laserliner

Какие лазерные инструменты совместимы с CrossGrip Pro?

Все лазерные измерительные инструменты с резьбой 1/4" совместимы.

Как закрепить крепление на стене?

Используйте монтажные ушки (1), чтобы прикрутить крепление прямо к стене.

Могу ли я использовать CrossGrip Pro на металлических поверхностях?

Да, мощные магниты сзади обеспечивают надежное крепление на любой магнитной поверхности.

Как отрегулировать ширину открытия зажимного крепления?

Поверните регулировочный винт (5), чтобы подогнать отверстие под толщину профиля сухого строительства.

Безопасна ли быстрая регулировка?

Да, быстрая регулировка позволяет позиционировать по высоте с шагом и фиксируется.

Какой максимальный поддерживаемый вес?

Крепление предназначено для легких лазерных инструментов; максимальный вес не указан, но оно без проблем выдерживает обычные модели.

Есть ли риск от магнитов?

Да, сильные магнитные поля могут влиять на кардиостимуляторы и повреждать магнитные носители. Держитесь на расстоянии не менее 30 см.

Как чистить CrossGrip Pro?

Используйте слегка влажную ткань без чистящих средств, абразивов или растворителей. Храните в сухом и чистом месте.

Можно ли использовать крепление со штативом?

Да, резьба 5/8" (7) позволяет установить его на стандартный штатив.

Где найти полные инструкции по безопасности?

Посетите сайт www.laserliner.com для дополнительных замечаний и инструкций по безопасности.

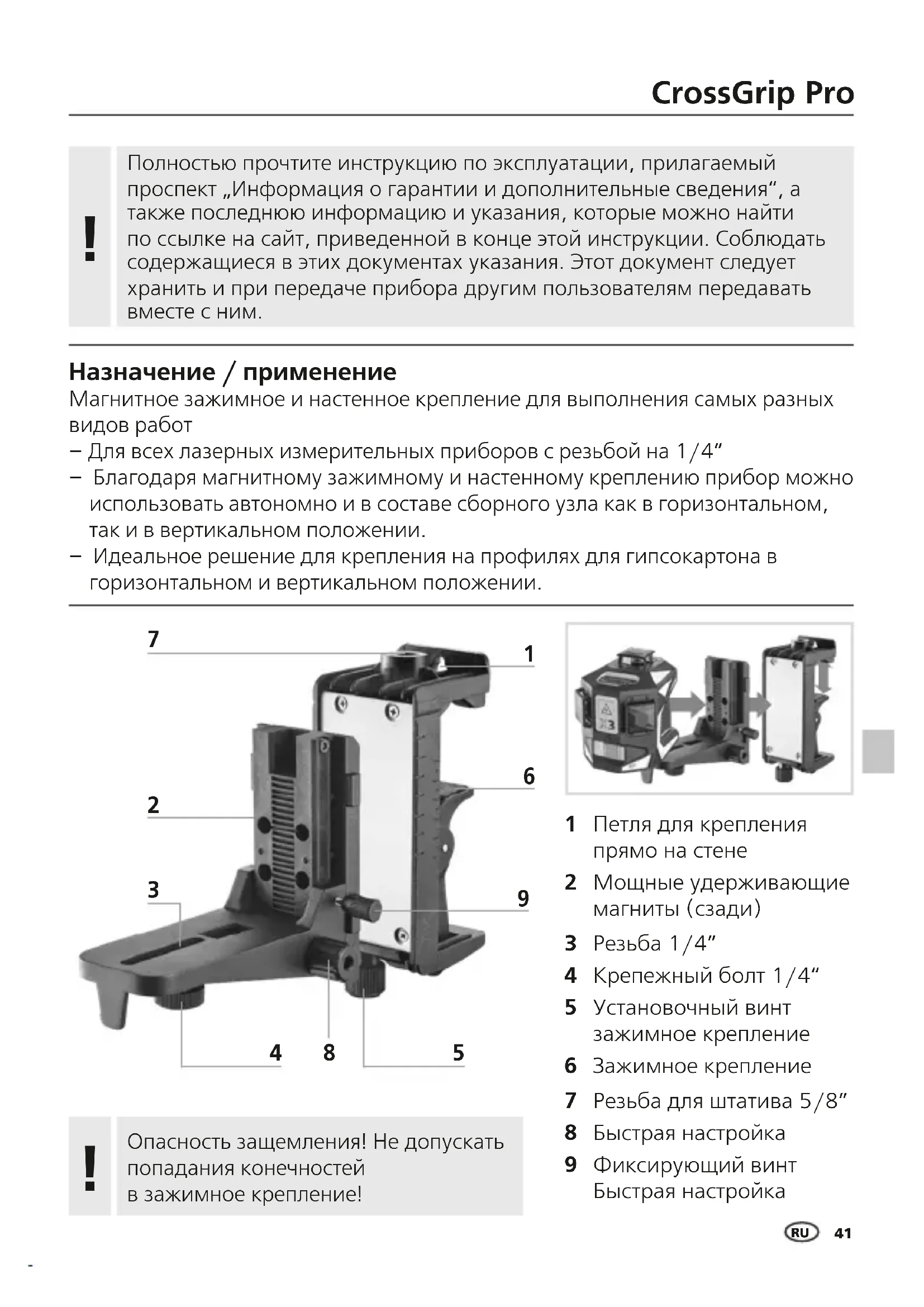

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CrossGrip Pro Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение / применение

Магнитное зажимное и настенное крепление для выполнения самых разных видов работ

– Для всех лазерных измерительных приборов с резьбой на 1/4"

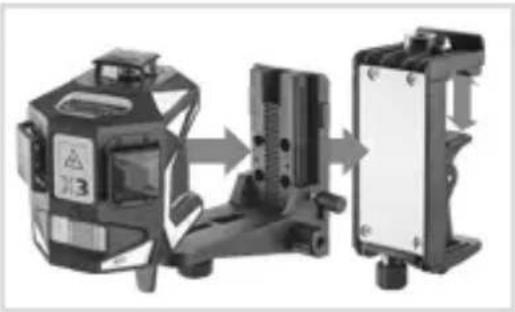

– Благодаря магнитному зажимному и настенному креплению прибор можно использовать автономно и в составе сборного узла как в горизонтальном, так и в вертикальном положении.
- Идеальное решение для крепления на профилях для гипсокартона в горизонтальном и вертикальном положении.

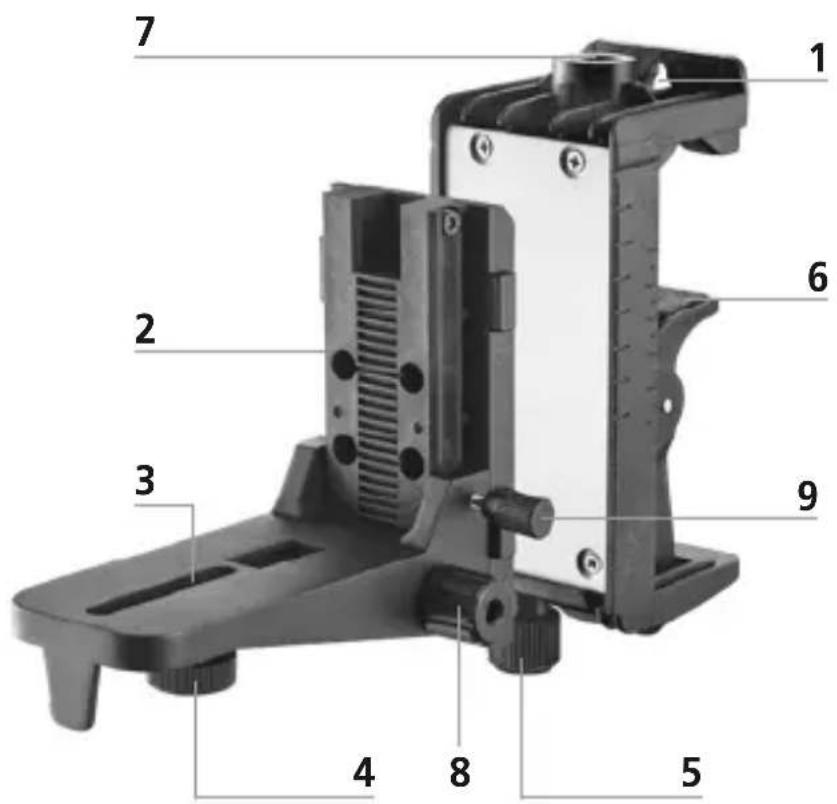

1 2 3 4 5 6 7 8 9

Опасность защемления! Не допускать попадания конечностей в зажимное крепление!

1 Петля для крепления прямо на стене
2 Мощные удерживающие магниты (сзади)
3 Резьба 1/4"
4 Крепежный болт 1/4"
5 Установочный винт зажимное крепление
6 Зажимное крепление
7 Резьба для штатива 5/8"
8 Быстрая настройка
9 Фиксирующий винт Быстрая настройка

1Крепление на стене

Проушины (1) позволяют крепить прибор прямо на стенах.

2Крепление на магнитных предметах

Мощные удерживающие магниты (2) с обратной стороны позволяют крепить прибор на магнитных предметах.

Вкрепление на профилях для гипсокартона

С помощью зажимного крепления (6) настенное крепление можно закреплять на профилях для гипсокартона в горизонтальном и вертикальном положении. Установочный винт (5) позволяет регулировать раствор зажимного крепления.

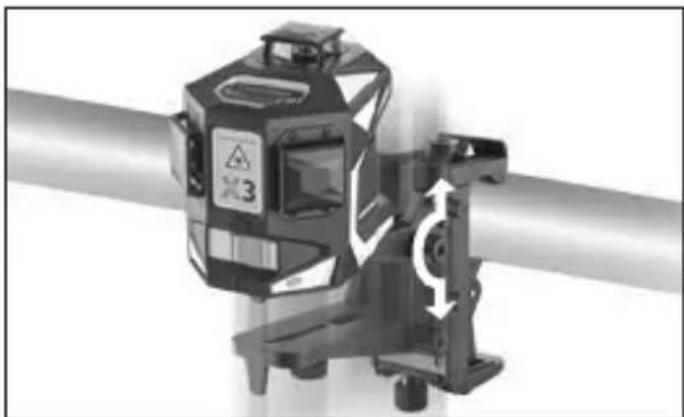

4ыстрая настройка

Функция быстрой настройки позволяет плавно отрегулировать положение прибора по высоте на стойке.

Опасно! Мощные магнитные поля

Мощные магнитные поля могут оказывать вредное воздействие на людей с активными медицинскими имплантатами (например, кардиостимуляторами) и электромеханические приборы (например, магнитные карты, механические часы, приборы точной механики, жесткие диски).

В отношении воздействия мощных магнитных полей на людей следует соблюдать соответствующие действующие в конкретной стране нормы и правила, например, правила отраслевых страховых обществ В11 §14 „Электромагнитные поля“ в Германии.

Во избежание опасных помех между магнитами и соответствующими чувствительными имплантатами и приборами всегда соблюдайте безопасное расстояние не менее 30 см.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

Технические характеристики (Изготовитель сохраняет за собой права на внесение технических изменений. 22W02)
Вес 710 г
Размеры (Ш x В x Г) 91 x 180 x 215 мм

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Другие правила техники безопасности и дополнительные инструкции см. по адресу:

www.laserliner.com

CE UK CA
