| Typ produktu | Nástěnný držák |
| Značka | Laserliner |
| Model | CrossGrip Pro |
| Hmotnost | 710 g |
| Rozměry (D x V x H) | 91 x 180 x 215 mm |
| Materiál | Kov a odolný plast |
| Upevnění na zeď | Přímé upevnění pomocí očka na zeď |
| Silné magnety | Ano, na zadní straně pro upevnění na magnetické povrchy |
| Závit pro laserový přístroj | 1/4" |
| Upevňovací šroub | 1/4" |
| Seřizovací šroub upínacího držáku | Ano, pro nastavení otvoru |
| Blokovací upevnění | Pro profily suché výstavby |
| Rychlé nastavení | Polohování po krocích na výšku |
| Závit pro stativ | 5/8" |
| Určené použití | Upevnění laserových měřicích přístrojů se závitem 1/4" na stěny, magnetické povrchy a suché profily |
| Údržba a čištění | Čistěte mírně navlhčeným hadříkem, bez rozpouštědel a abrazivních prostředků |
| Bezpečnost | Nebezpečí skřípnutí; silná magnetická pole, udržujte vzdálenost 30 cm od implantátů a citlivých zařízení |
| Náhradní díly a opravitelnost | Neuvedeno – kontaktujte výrobce |
| Obecné informace | V souladu s normami EU, pokyny na www.laserliner.com |
Často kladené otázky - CrossGrip Pro Laserliner
Dotazy uživatelů ohledně CrossGrip Pro Laserliner
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nástěnný držák ve formátu PDF zdarma! Najděte svůj návod CrossGrip Pro - Laserliner a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CrossGrip Pro značky Laserliner.

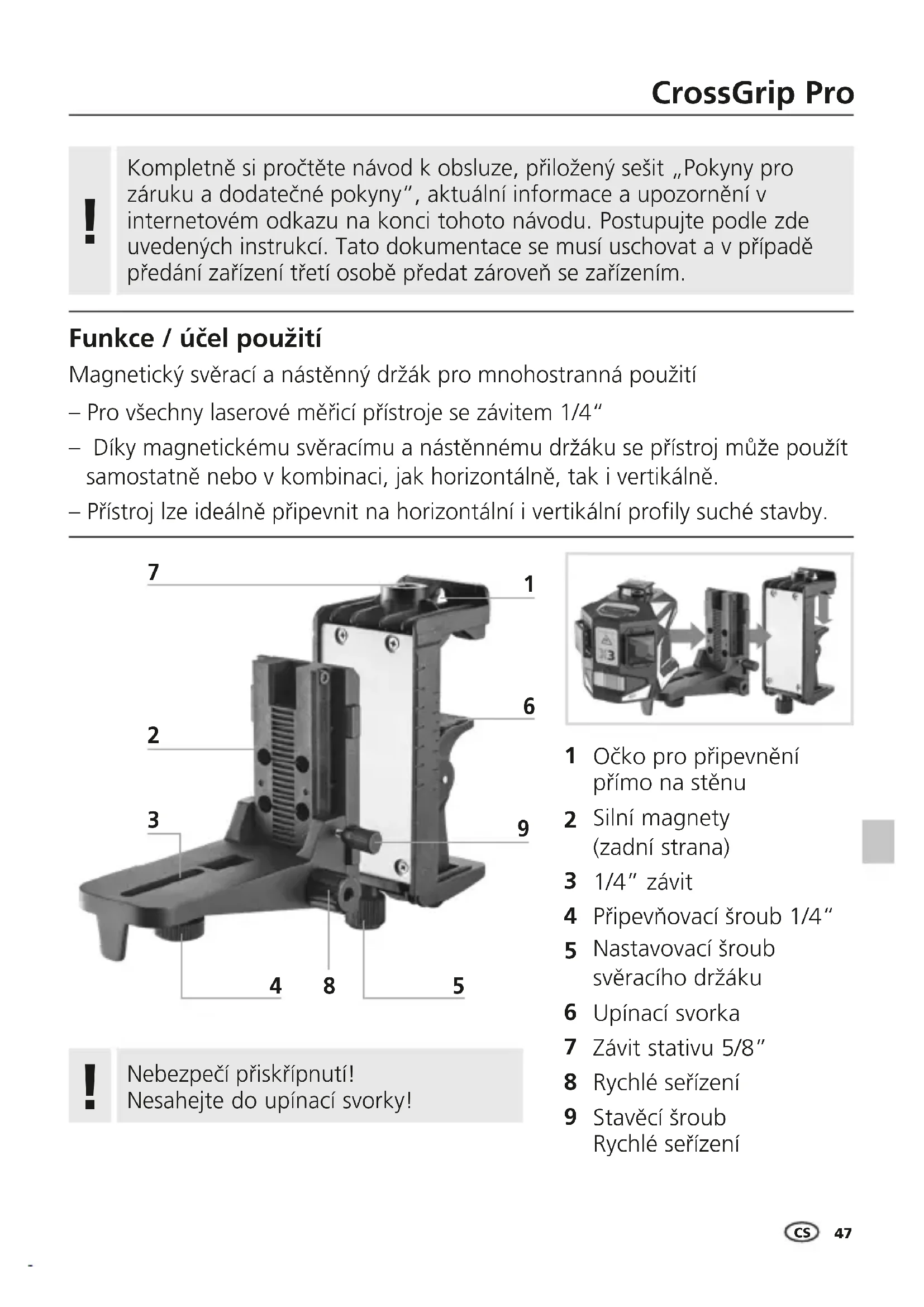

NÁVOD K OBSLUZE CrossGrip Pro Laserliner
Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.
Funkce / účel použití
Magnetický svěrací a nástěnný držák pro mnohostranná použití
– Pro všechny laserové měřicí přístroje se závitem 1/4"

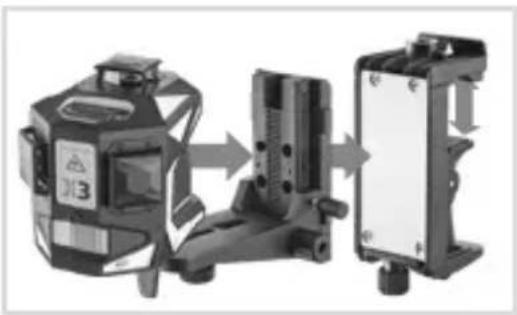

– Díky magnetickému svěracímu a nástěnnému držáku se přístroj může použít samostatně nebo v kombinaci, jak horizontálně, tak i vertikálně.
– Přístroj lze ideálně připevnit na horizontální i vertikální profily suché stavby.
Nebezpečí přiskřípnutí! Nesahejte do upínací svorky!

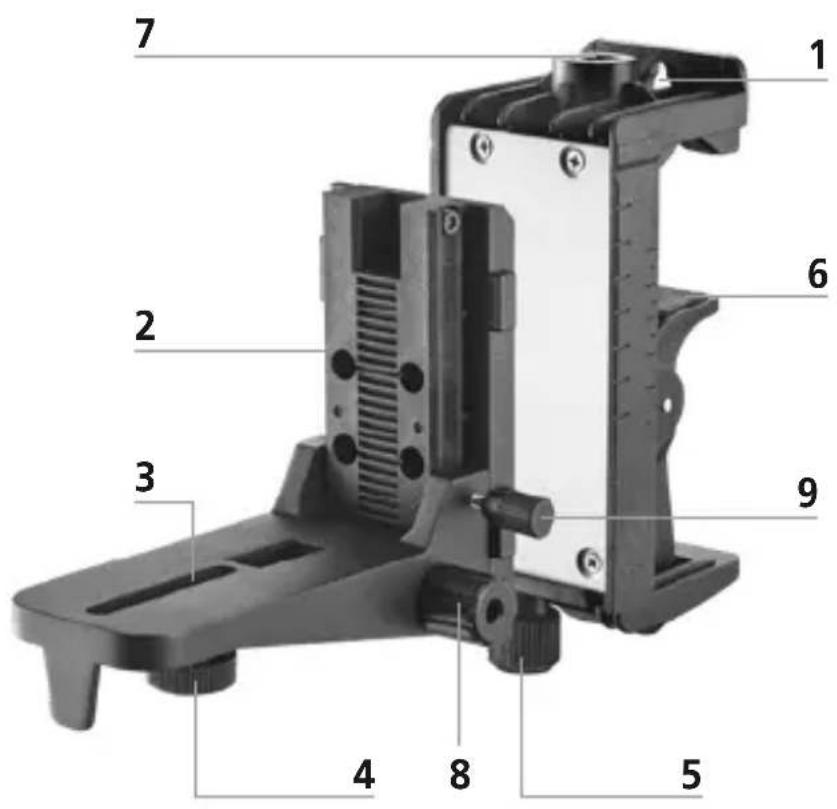

1 Očko pro připevnění přímo na stěnu
2 Silní magnety (zadní strana)
3 1/4" závit
4 Připevňovací šroub 1/4"
5 Nastavovací šroub svěracího držáku
6 Upínací svorka
7 Závit stativu 5/8"
8 Rychlé seřízení
9 Stavěcí šroub
Rychlé seřízení
Laserliner
Připevnění na stěnu
Pomocí oka (1) lze držák připevnit přímo na stěnu.
2Připevnění na magnetické předměty
Silné magnety (2) na zadní straně umožňují připevnění na magnetických předmětech.
B Pripevnění na profily suché stavby
Pomocí svěracího držáku (6) lze horizontálně i vertikálně připevnit nástěnný držák na profily suché stavby.
Nastavovacím šroubem (5) lze nastavovat šířku rozevření svěracího držáku.

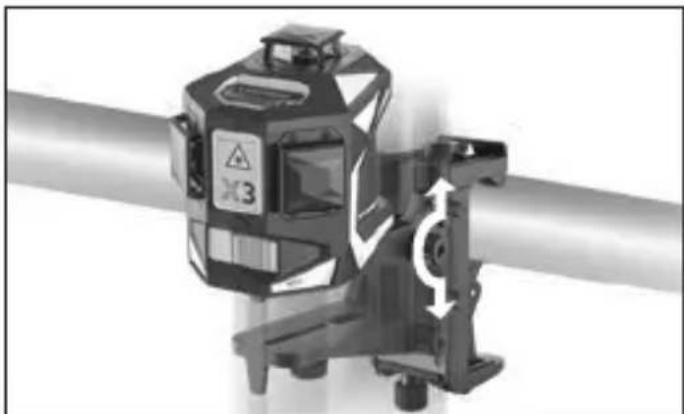

4Rychlé seřízení
Pomocí rychlého seřízení lze postupně nastavit výšku přístroje
Ohrožení silnými magnetickými poli
Silná magnetická pole mohou mít škodlivý vliv na osoby s aktivními zdravotními pomůckami (např. kardiostimulátorem) a na elektromechanické přístroje (např. magnetické karty, mechanické hodiny, jemnou mechaniku, pevné disky).
Ohledně vlivu silných magnetických polí na osoby je nutné zohlednit příslušná národní ustanovení a předpisy, ve Spolkové republice Německo je to například profesní předpis BGV B11 §14 „Elektromagnetická pole“.
Aby se zabránilo rušivým vlivům, udržujte vždy mezi magnety a ohroženými implantáty a přístroji odstup minimálně 30 cm.
Pokyny pro údržbu a ošetřování
Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.
| Technické parametry (Technické změny vyhrazeny. 22W02) | |
| Hmotnost 710 g | |
| Rozměry (Š x V x H) 91 x 180 x 215 mm | |
Ustanovení EU a likvidace
Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.
Další bezpečnostní a dodatkové pokyny najdete na:
www.laserliner.com
