CrossGrip Pro - Настінне кріплення Laserliner - Безкоштовний посібник користувача

Тип продукту	Настінний тримач
Бренд	Laserliner
Модель	CrossGrip Pro
Вага	710 г
Розміри (Д x В x Г)	91 x 180 x 215 мм
Матеріал	Метал та міцний пластик
Кріплення на стіну	Вушко для кріплення безпосередньо на стіну
Потужні магніти	Так, на задній стороні для кріплення на магнітні поверхні
Різьба для лазерного інструменту	1/4"
Гвинт кріплення	1/4"
Гвинт регулювання затискного кріплення	Так, для регулювання отвору
Блокувальне кріплення	Для профілів сухого будівництва
Швидке регулювання	Позиціонування по висоті з кроком
Різьба для штатива	5/8"
Призначення	Кріплення лазерних вимірювальних приладів з різьбою 1/4" на стіни, магнітні поверхні та профілі сухого будівництва
Догляд та очищення	Чистити злегка вологою ганчіркою, без розчинників та абразивних засобів
Безпека	Ризик защемлення; потужні магнітні поля, тримати на відстані 30 см від імплантів та чутливих пристроїв
Запчастини та ремонтопридатність	Не повідомляється – зверніться до виробника
Загальна інформація	Відповідає нормам ЄС, інструкції на www.laserliner.com

Часті запитання - CrossGrip Pro Laserliner

Які лазерні прилади сумісні з CrossGrip Pro?

Усі лазерні вимірювальні прилади з різьбою 1/4" сумісні.

Як закріпити тримач на стіні?

Використовуйте кріпильні вушка (1), щоб прикрутити тримач безпосередньо до стіни.

Чи можна використовувати CrossGrip Pro на металевих поверхнях?

Так, потужні магніти на задній стороні забезпечують надійне кріплення на будь-якій магнітній поверхні.

Як відрегулювати ширину отвору затискного кріплення?

Поверніть регулювальний гвинт (5), щоб налаштувати отвір під товщину профілю сухого будівництва.

Чи надійне швидке регулювання?

Так, швидке регулювання дозволяє позиціонувати по висоті з кроком і блокується на місці.

Яка максимальна вага, що витримується?

Тримач призначений для легких лазерних приладів; максимальна вага не вказана, але він без проблем підтримує звичайні моделі.

Чи є ризик з магнітами?

Так, потужні магнітні поля можуть впливати на кардіостимулятори та пошкоджувати магнітні носії. Дотримуйтесь відстані не менше 30 см.

Як чистити CrossGrip Pro?

Використовуйте злегка вологу ганчірку без миючих засобів, абразивів або розчинників. Зберігайте в сухому чистому місці.

Чи можна використовувати тримач зі штативом?

Так, різьба 5/8" (7) дозволяє встановити його на стандартний штатив.

Де знайти повні інструкції з безпеки?

Перегляньте сайт www.laserliner.com для додаткових приміток та інструкцій з безпеки.

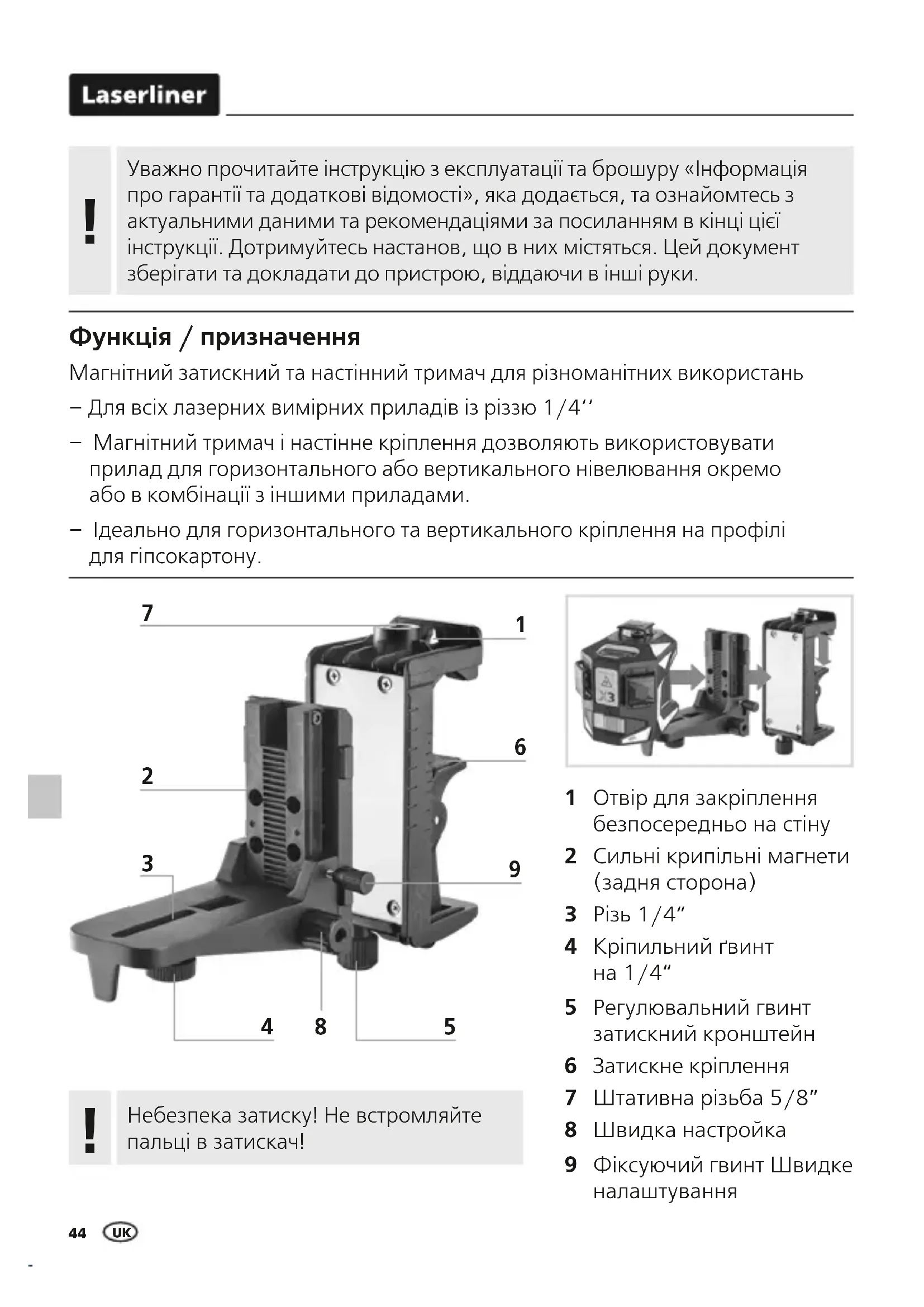

ПОСІБНИК КОРИСТУВАЧА CrossGrip Pro Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

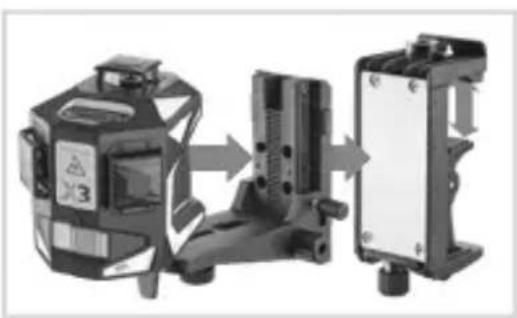

Функція / призначення

Магнітний затискний та настінний тримач для різноманітних використань

– Для всіх лазерних вимірних приладів із різзю 1/4"
– Магнітний тримач і настінне кріплення дозволяють використовувати прилад для горизонтального або вертикального нівелювання окремо або в комбінації з іншими приладами.
– Ідеально для горизонтального та вертикального кріплення на профілі для гіпсокартону.

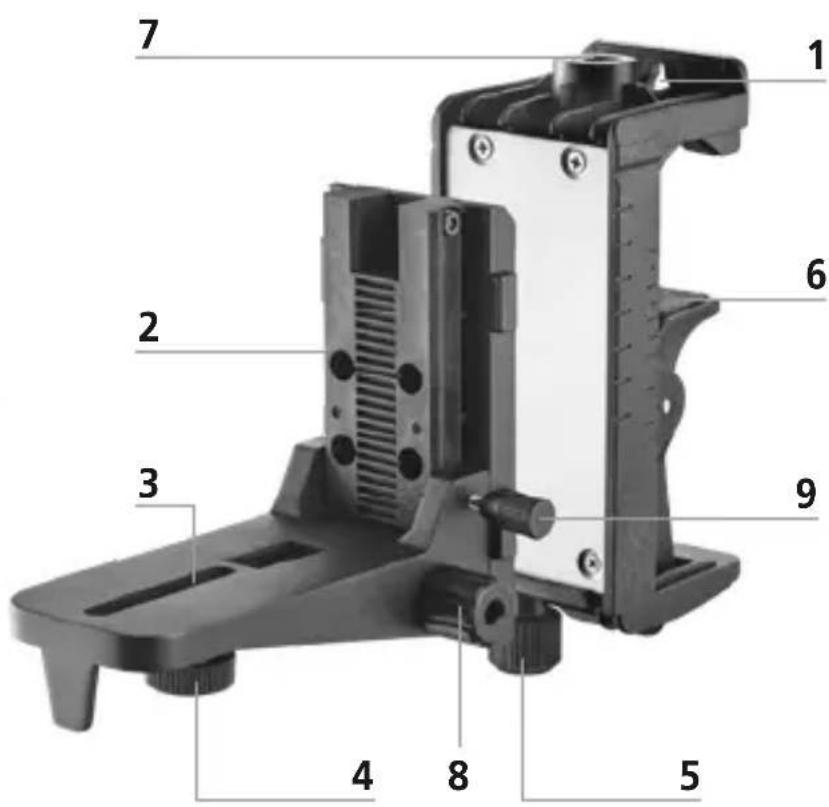

1 2 3 4 5 6 7 8 9

!

Небезпека затиску! Не встромляйте пальці в затискач!

1 Отвір для закріплення безпосередньо на стіну
2 Сильні крипільні магнети (задня сторона)
3 Pi3b 1/4"
4 Кріпильний гвинт на 1/4"
5 Регулювальний гвинт затискний кронштейн
6 Затискне кріплення
7 Штативна різьба 5/8"
8 Швидка настройка
9 Фіксуючий гвинт Швидке налаштування

1Кріплення на стіні

Почіпні вушка (1) уможливлюють безпосереднє кріплення на стіні.

2Кріплення на магнетних речах

Сильні кріпільні магнети (2) на задній стороні уможливлюють кріплення на магнетних речах.

Екріплення на профілях для сухого будівництва

За допомогою затискного кронштейна (6) настінний тримач може бути встановлено на профілі для гіпсокартону в горизонтальному або вертикальному положенні.

За допомогою регулювального гвинта (5) можна змінювати ширину отвору затискного кронштейна.

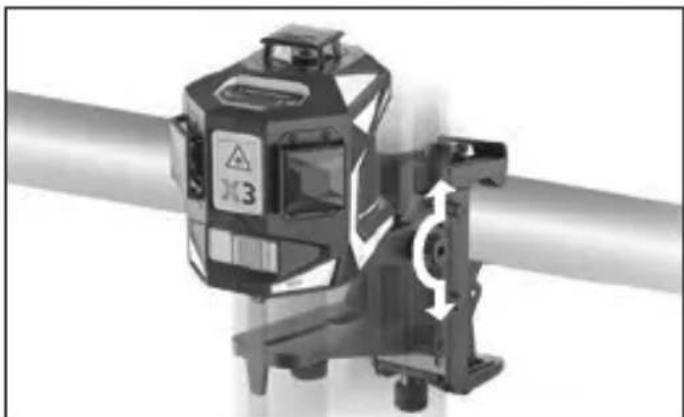

4Швидка настройка

Швидке налаштування дозволяє плавно відрегулювати положення приладу по висоті на стійці.

Небезпека впливу сильного магнітного поля

Сильні магнітні поля можуть спричинити шкідливий вплив на людей з електронними імплантатами (наприклад, з кардіостимуляторами) та на електромеханічні пристрої (наприклад, на карти з магнітним кодом, механічні годинники, точну механіку, жорсткі диски).

Необхідно враховувати і дотримуватися відповідних національних норм і положень щодо впливу сильних магнітних полів на людей, наприклад, у Федеративній Республіці Німеччині приписи галузевих страхових товариств BGV B11 §14 „Електромагнітні поля“.

Щоб уникнути перешкод через вплив магнітних полів, магніти завжди повинні знаходитися на відстані не менше 30 см від імплантатів і пристроїв.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Технічні дані (Право на технічні зміни збережене. 22W02)

Maca 710 г

Габаритні розміри (Ш x В x Г) 91 x 180 x 215 мм

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com

CE UK CA

!
