CrossGrip Pro - Seinakinnitus Laserliner - Tasuta kasutusjuhend

Toote tüüp	Seinakinnitus
Bränd	Laserliner
Mudel	CrossGrip Pro
Kaal	710 g
Mõõdud (P x K x S)	91 x 180 x 215 mm
Materjal	Metall ja vastupidav plastik
Seinale kinnitamine	Otsene kinnitusaas seinale
Tugevad magnetid	Jah, tagaküljel magnetpindadele kinnitamiseks
Laseri instrumendi keerme	1/4"
Kinnituskruvi	1/4"
Kinnituskruvi reguleerimiskruvi	Jah, ava reguleerimiseks
Blokeerimiskinnitus	Kuivkarkassi profiilidele
Kiire reguleerimine	Astmeline positsioneerimine kõrguses
Statiivi keerme	5/8"
Ettenähtud kasutus	1/4" keermega lasermõõteinstrumentide kinnitamine seintele, magnetpindadele ja kuivkarkassi profiilidele
Hooldus ja puhastus	Puhastage kergelt niiske lapiga, ilma lahustite või abrasiivsete vahenditeta
Ohutus	Muljumisoht; tugevad magnetväljad, hoidke implantaatidest ja tundlikest seadmetest vähemalt 30 cm kaugusel
Varuosad ja remonditavus	Pole teada – võtke ühendust tootjaga
Üldine teave	Vastab EL normidele, juhised veebilehel www.laserliner.com

Korduma kippuvad küsimused - CrossGrip Pro Laserliner

Millised laseri instrumendid ühilduvad CrossGrip Pro-ga ?

Kõik 1/4" keermega lasermõõteinstrumendid ühilduvad.

Kuidas kinnitada tugi seinale ?

Kasutage kinnitusaasi (1), et kruvida tugi otse seinale.

Kas saan CrossGrip Pro-d kasutada metallpindadel ?

Jah, tagaküljel olevad tugevad magnetid võimaldavad turvalist kinnitamist igale magnetpinnale.

Kuidas reguleerida kinnitusava laiust ?

Pöörake reguleerimiskruvi (5), et kohandada ava kuivkarkassi profiili paksusele.

Kas kiire reguleerimine on turvaline ?

Jah, kiire reguleerimine võimaldab astmelist positsioneerimist kõrguses ja lukustub paigale.

Milline on maksimaalne toetatav kaal ?

Tugi on mõeldud kergetele laseri instrumentidele; maksimaalset kaalu pole täpsustatud, kuid see toetab probleemideta tavalisi mudeleid.

Kas magnetitega kaasneb oht ?

Jah, tugevad magnetväljad võivad mõjutada südamestimulaatoreid ja kahjustada magnetkandjaid. Hoidke vähemalt 30 cm kaugust.

Kuidas puhastada CrossGrip Pro-d ?

Kasutage kergelt niisket lappi ilma puhastusvahendite, abrasiivsete aineteta ega lahustiteta. Hoidke kuivas ja puhtas kohas.

Kas saan kasutada tuge statiiviga ?

Jah, 5/8" keerme (7) võimaldab selle kinnitada standardsele statiivile.

Kust leida täielikud ohutusjuhised ?

Vaadake veebisaiti www.laserliner.com lisateabe ja ohutusjuhiste saamiseks.

KASUTUSJUHEND CrossGrip Pro Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Talitlus / kasutuseesmärk

Magnetiline klamber- ja seinahoidik mitmekülgseteks rakendusteks

– Kõigile 1/4" keermega lasermõõteseadmetele
- Magnetilise klamber- ja seinahoidikuga saab seadet kasutada üksikult, kombineeritult nii horisontaalselt kui ka vertikaalselt.
- Ideaalne horisontaalseks ja vertikaalseks kinnitamiseks karkassiprofiilide külge.

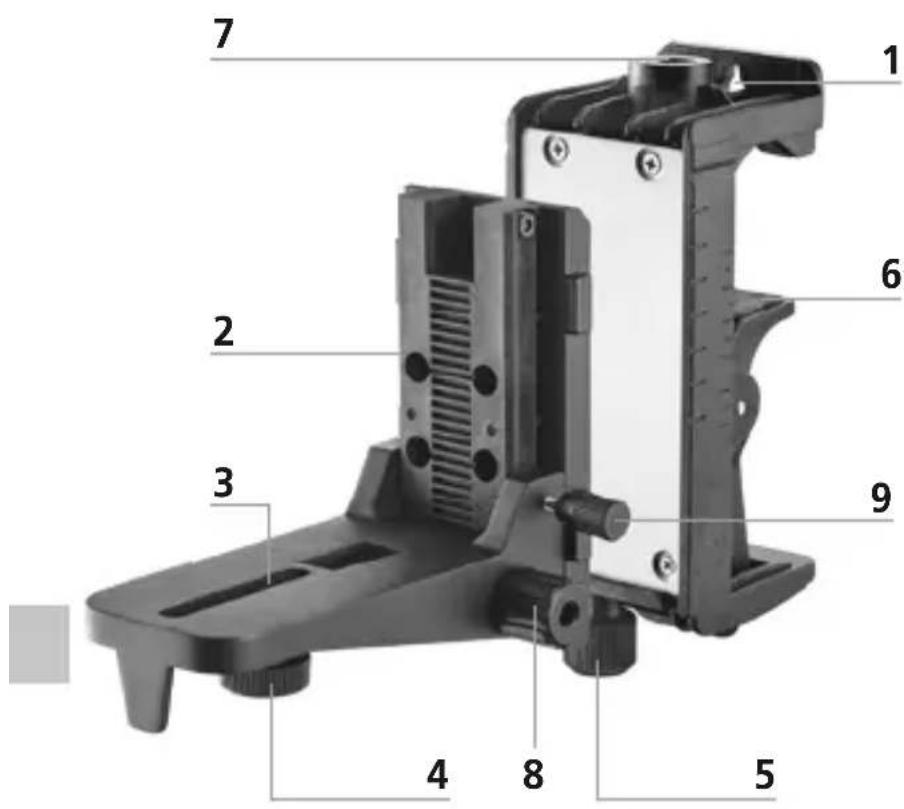

1 2 3 4 5 6 7 8 9

!

1 Aas vahetult seinale kinnitamiseks
2 Tugevad hoidemagnetid (tagaküljel)
3 1/4" keere
4 Kinnituskruvi 1/4"
5 Seadepolt klamberhoidik
6 Klamberhoidik
7 Statiivi keere 5/8"
8 Kiirhäälestussüsteem
9 Kinnituskruvi, kiirhäälestussüsteem

1Kinnitamine seina külge

Aasad (1) võimaldavad vahetut kinnitamist seintele.

2Kinnitamine magnetiliste esemete külge

Tagaküljel asuvad tugevad hoide- magnetid (2) vöimaldavad kinnitamist magnetiliste esemete külge.

B Kinnitamine karkassi-profiilide külge

Klamberhoidikuga (6) saab seinahoidikut horisontaalselt ja vertikaalselt karkassiprofiilide külge kinnitada.

Seadepoldiga (5) saab klamberhoidiku avanemislaiust seada.

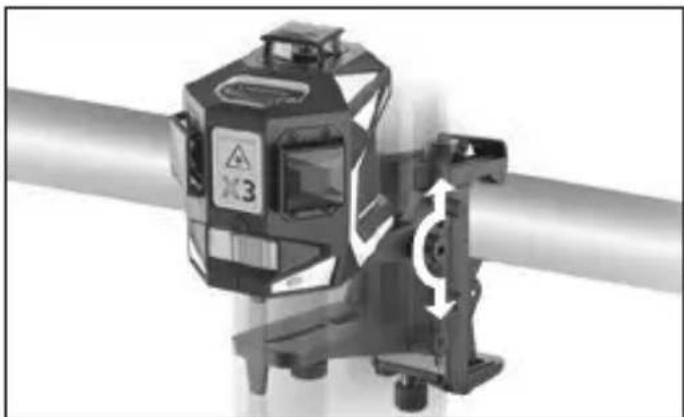

4Kiirhäälestussüsteem

Kiirhäälestussüsteemiga saab seadme körgust hoidjal astmekaupa positsioneerida.

Oht tugevate magnetväljade töttu

Tugevad magnetväljad võivad aktiivsete kehaliste abivahenditega (nt südamestimulaatorid) inimestele ja elektromehaanilistele seadmetele (nt magnetkaardid, mehaanilised kellad, peenmehaanika, kõvakettad) kahjulikke mõjusid avaldada.

Inimestele mõjuvate tugevate magnetväljadega seonduvalt tuleb arvesse võtta vastavaid siseriiklikke nõuded ja eeskirju, näiteks Saksamaa Liitvabariigis ametiliitude eeskirja BGV B11 §14 „Elektromagnetilised väljad“.

Hoidke häiriva möjutuse vältimiseks magnetid alati ohustatud implantaatidest ja seadmetest vähemalt 30 cm kaugusel.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed

(Jätame endale öiguse tehnilisteks muudatusteks. 22W02)

Kaal 710 g

Mõõtmed (L x K x S) 91 x 180 x 215 mm

ELi nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Edasised ohutus- ja lisajuhised aadressil:

www.laserliner.com

CE UK CA

!
