Tuotetyyppi	Seinätuki
Merkki	Laserliner
Malli	CrossGrip Pro
Paino	710 g
Mitat (P x K x S)	91 x 180 x 215 mm
Materiaali	Metalli ja kestävä muovi
Seinäkiinnitys	Suora seinäkiinnityssilmukka
Vahvat magneetit	Kyllä, takana kiinnitystä varten magneettipinnoille
Laserlaitteen kierre	1/4"
Kiinnitysruuvi	1/4"
Kiristyskiinnityksen säätöruuvi	Kyllä, aukon säätöä varten
Lukituskiinnitys	Kuivarunkoprofiileille
Nopea säätö	Porrastettu korkeussäätö
Jalustan kierre	5/8"
Käyttötarkoitus	1/4" kierteellä varustettujen laser-mittauslaitteiden kiinnitys seinille, magneettipinnoille ja kuivarunkoprofiileille
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla ilman liuottimia tai hankaavia aineita
Turvallisuus	Puristumisvaara; voimakkaat magneettikentät, pidä vähintään 30 cm päässä implanteista ja herkistä laitteista
Varaosat ja korjattavuus	Ei ilmoitettu – ota yhteyttä valmistajaan
Yleiset tiedot	EU-standardien mukainen, ohjeet osoitteessa www.laserliner.com

Usein kysytyt kysymykset - CrossGrip Pro Laserliner

Mitkä laserlaitteet ovat yhteensopivia CrossGrip Pron kanssa?

Kaikki 1/4" kierteellä varustetut laser-mittauslaitteet ovat yhteensopivia.

Kuinka teline kiinnitetään seinään?

Käytä kiinnityssilmukoita (1) ruuvataksesi telineen suoraan seinään.

Voinko käyttää CrossGrip Prota metallipinnoilla?

Kyllä, takana olevat vahvat magneetit mahdollistavat turvallisen kiinnityksen mille tahansa magneettipinnalle.

Kuinka kiristyskiinnityksen aukon leveyttä säädetään?

Kierrä säätöruuvia (5) sovittaaksesi aukon kuivarunkoprofiilin paksuuteen.

Onko nopea säätö turvallinen?

Kyllä, nopea säätö mahdollistaa porrastetun korkeussäädön ja lukittuu paikalleen.

Mikä on suurin sallittu paino?

Teline on suunniteltu kevyille laserlaitteille; enimmäispainoa ei ole määritelty, mutta se tukee ongelmitta tavallisia malleja.

Onko magneetteihin liittyviä riskejä?

Kyllä, voimakkaat magneettikentät voivat vaikuttaa sydämentahdistimiin ja vahingoittaa magneettisia tukia. Pidä vähintään 30 cm etäisyys.

Kuinka CrossGrip Pro puhdistetaan?

Käytä kevyesti kosteaa liinaa ilman puhdistusaineita, hankaavia aineita tai liuottimia. Säilytä kuivassa ja puhtaassa paikassa.

Voinko käyttää telinettä jalustan kanssa?

Kyllä, 5/8" kierre (7) mahdollistaa sen asentamisen tavalliseen jalustaan.

Mistä löydän täydelliset turvallisuusohjeet?

Katso lisätietoja ja turvallisuusohjeita verkkosivustolta www.laserliner.com.

KÄYTTÖOHJE CrossGrip Pro Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

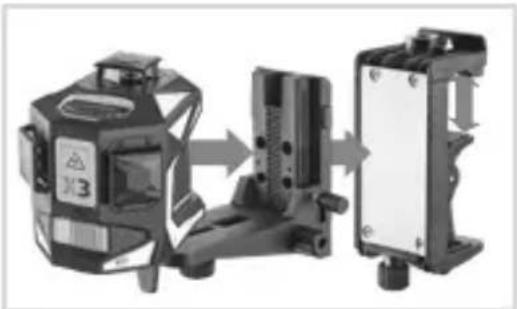

Toiminnot / käyttötarkoitus

Monikäyttöinen puristin- ja magneettikiinnike

– Sopii kaikkiin lasermittareihin, joissa on 1/4"-kierre

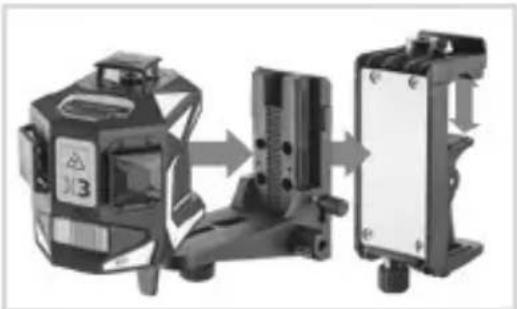

- Puristuskiinnikkeen ja seinäkiinnikemagneetin avulla laitetta voi käyttää erillisenä tai yhdistelmänä sekä pysty- että vaaka-asennossa.
- Helppo kiinnittää väliseinärakenteeseen sekä pystyyn että vaakaan.

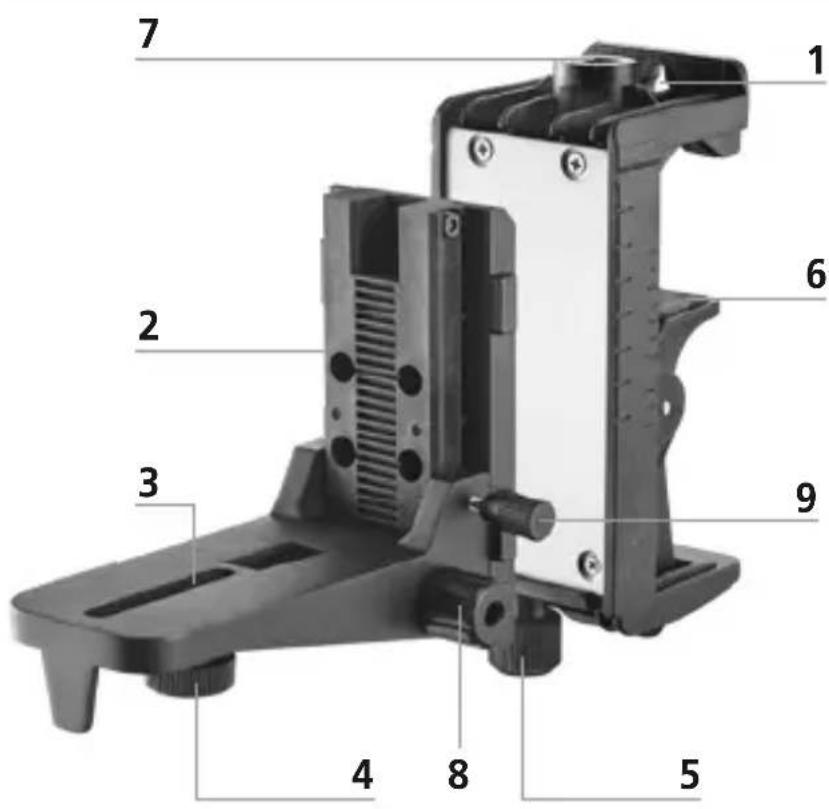

1 2 3 4 5 6 7 8 9

!

Ruhjevammojen vaara! Älä koske puristimeen!

1 Reikä seinään kiinnittämistä varten
2 Voimakkaat magneetit (takasivulla)
3 1/4"-kierre
4 Kiinnitysruuvi 1/4"
5 Puristinkiinnikkeen säätöruuvi
6 Puristuskiinnike
7 Jalustan kierre 5/8"
8 Pikasäätö
9 Säätöruuvi Pikasäätö

1Kiinnittäminen seinään

Reiät (1) ovat seinään kiinnittämistä varten.

2 Kiinnittäminen magneettiseen pintaan

Takasivulla olevat voimakkaat magneetit (2) kiinnittävät pidikkeen magneettiseen pintaan.

B Kiinnittäminen väliseinärakenteeseen

Seinäkiinnikkeen voi kiinnittää väliseinärakenteeseen puristuskiinnikkeen (6) avulla sekä pystyyn että vaakaan.

Puristuskiinnikkeen leukojen avautumista voi säätää ruuvilla (5).

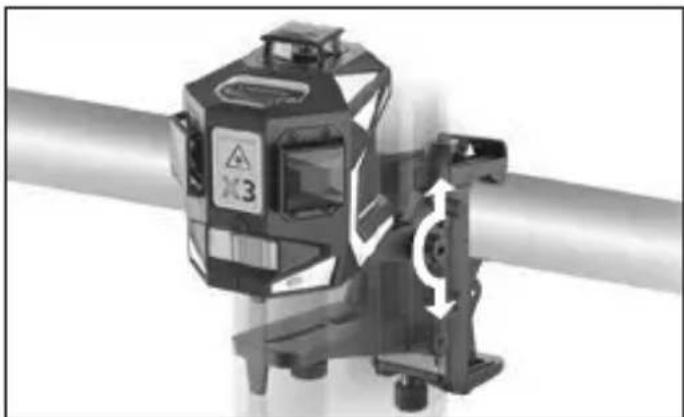

4Pikasäätö

Laitteen korkeutta pitimessä voidaan säätää portaittain pikasäädön avulla.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 22W02)

Paino 710 g
Mitat (L x K x S) 91 x 180 x 215 mm

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Lisätietoja, turvallisuus- yms. ohjeita:

www.laserliner.com

CE UK CA

!
