CrossGrip Pro - Nástenný držiak Laserliner - Bezplatný návod na obsluhu

Typ produktu	Nástenný držiak
Značka	Laserliner
Model	CrossGrip Pro
Hmotnosť	710 g
Rozmery (D x V x H)	91 x 180 x 215 mm
Materiál	Kov a odolný plast
Upevnenie na stenu	Priame upevňovacie očko na stenu
Silné magnety	Áno, na zadnej strane na upevnenie na magnetické povrchy
Závit pre laserový prístroj	1/4"
Upevňovacia skrutka	1/4"
Nastavovacia skrutka upínacieho upevnenia	Áno, na nastavenie otvoru
Blokovacie upevnenie	Pre profily suchej výstavby
Rýchle nastavenie	Polohovanie po krokoch na výšku
Závit pre statív	5/8"
Určené použitie	Upevnenie laserových meracích prístrojov so závitom 1/4" na steny, magnetické povrchy a suché profily
Údržba a čistenie	Čistiť mierne navlhčenou handričkou, bez rozpúšťadiel a abrazívnych prostriedkov
Bezpečnosť	Riziko privretia; silné magnetické polia, držte 30 cm od implantátov a citlivých zariadení
Náhradné diely a opraviteľnosť	Neuvedené – kontaktujte výrobcu
Všeobecné informácie	V súlade s normami EÚ, pokyny na www.laserliner.com

Často kladené otázky - CrossGrip Pro Laserliner

Aké laserové prístroje sú kompatibilné s CrossGrip Pro ?

Všetky laserové meracie prístroje so závitom 1/4" sú kompatibilné.

Ako upevniť držiak na stenu ?

Použite upevňovacie očká (1) na priame priskrutkovanie držiaka na stenu.

Môžem použiť CrossGrip Pro na kovových povrchoch ?

Áno, silné magnety na zadnej strane umožňujú bezpečné upevnenie na akomkoľvek magnetickom povrchu.

Ako nastaviť šírku otvoru upínacieho upevnenia ?

Otáčajte nastavovacou skrutkou (5) na prispôsobenie otvoru hrúbke profilu suchej výstavby.

Je rýchle nastavenie bezpečné ?

Áno, rýchle nastavenie umožňuje polohovanie po krokoch na výšku a zaistí sa na mieste.

Aká je maximálna nosnosť ?

Držiak je určený pre ľahké laserové prístroje; maximálna hmotnosť nie je špecifikovaná, ale bez problémov unesie bežné modely.

Existuje riziko s magnetmi ?

Áno, silné magnetické polia môžu ovplyvniť kardiostimulátory a poškodiť magnetické nosiče. Dodržujte vzdialenosť aspoň 30 cm.

Ako čistiť CrossGrip Pro ?

Použite mierne navlhčenú handričku bez čistiacich prostriedkov, abrazív alebo rozpúšťadiel. Skladujte na suchom a čistom mieste.

Môžem použiť držiak so statívom ?

Áno, závit 5/8" (7) umožňuje montáž na štandardný statív.

Kde nájdem úplné bezpečnostné pokyny ?

Navštívte stránku www.laserliner.com pre ďalšie poznámky a bezpečnostné pokyny.

NÁVOD NA OBSLUHU CrossGrip Pro Laserliner

Kompletne si prečítajte návod na použitie, priložený zošit „Záruka a dodatočné upozornenia“, ako aj aktuálne informácie a upozornenia na internetovom odkaze na konci tohto návodu. Dodržiavajte pokyny uvedené v týchto podkladoch. Tento dokument uschovajte a odovzdajte spolu s prístrojom.

Funkcia / Použitie

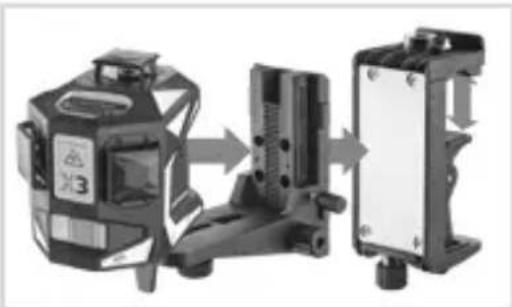

Magnetický zvierací a stenový držiak na univerzálne použitia

– Pre všetky laserové meracie prístroje so závitom 1/4"
- Pomocou magnetického upínacieho a nástenného držiaka sa dá prístroj samostatne, v kombinácii použit horizontálne a vertikálne
– Ideálne na horizontálne a vertikálne upevnenie na profiloch pre suchú stavbu.

!

Nebezpečenstvo pomliaždenia! Nikdy nesiahajte do zvieracieho držiaka!

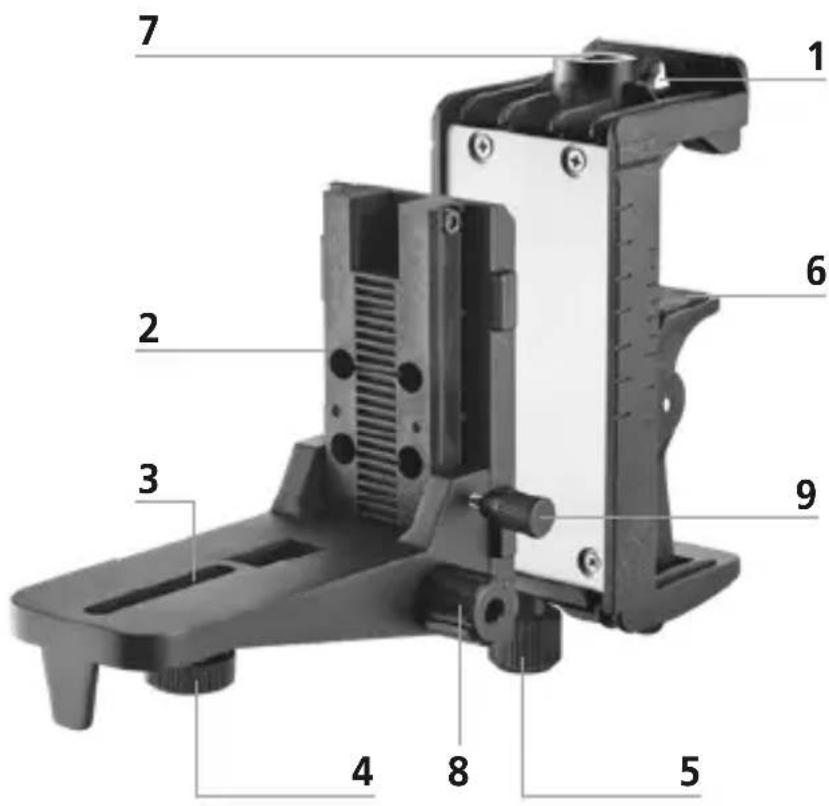

1 Očko na upevnenie priamo na stene
2 Silné prídržné magnety (zadná strana)
3 1/4" závit
4 Upevňovacia skrutka 1/4"
5 Regulačná skrutka zvierací držiak
6 Zvierací držiak
7 5/8" statívový závit
8 Rýchle nastavenie
9 Rýchle nastavenie Nastavovacia skrutka

1Upevnenie na stenu

Očká (1) umožňujú priame upevnenie na stenách.

2Upevnenie na magnetických predmetoch

Silné prídržné magnety (2) na zadnej strane umožňujú upevnenie na magnetických predmetoch.

B)Upevnenie na profiloch na suchú výstavbu

Pomocou zvieracieho držiaka (6) možno stenový držiak upevňovať na profiloch na suchú výstavbu v horizontálnej aj vertikálnej polohe.

Pomocou regulačnej skrutky (5) je možné prestaviť šírku otvoru zvieracieho držiaka.

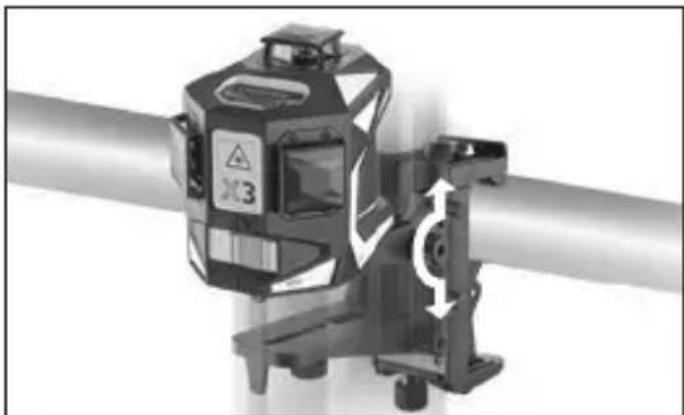

4Rýchle nastavenie

Pomocou rýchleho nastavenia možno postupne nastaviť výšku prístroja.

Nebezpečenstvo v dôsledku silných magnetických polí

Silné magnetické polia môžu mať škodlivé účinky na osoby s aktívnymi telesnými pomôckami (napr. kardiostimulátor) a na elektromechanické prístroje (napr. magnetické karty, mechanické hodiny, jemnú mechaniku, pevné disky).

Vzhľadom na pôsobenie silných magnetických polí na osoby treba zohlľadnit príslušné národné ustanovenia a predpisy, ako napr. v Spolkovej republike Nemecko odborový predpis BGV B11 §14 „Elektromagnetické polia“.

Aby ste zabránili rušivému vplyvu, držte magnety vždy vo vzdialenosti minimálne 30 cm od príslušného ohrozeného implantátu a prístrojov.

Vyčistite všetky súčasti mierne navlhčenou handrou a vyhnite sa použitiu čistiacich, abrazívnych prostriedkov a rozpúštadiel. Prístroj skladujte na čistom, suchom mieste.

Technické údaje (Technické zmeny vyhradené. 22W02)

Hmotnost 710 g

Rozmery (Š x V x H) 91 x 180 x 215 mm

Ustanovenie EÚ a likvidácia

Prístroj spíňa všetky potrebné normy pre vol'ný pohyb tovaru v rámci EÚ.

Ďalšie pokyny k bezpečnosti a doplnkové pokyny nájdete na: www.laserliner.com

!
