CrossGrip Pro - Montaje en pared Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural
Marca	Laserliner
Modelo	CrossGrip Pro
Peso	710 g
Dimensiones (Largo x Alto x Profundo)	91 x 180 x 215 mm
Material	Metal y plástico resistente
Fijación mural	Ojal de fijación directa en la pared
Imanes potentes	Sí, en la parte posterior para fijación en superficies magnéticas
Rosca para instrumento láser	1/4"
Tornillo de fijación	1/4"
Tornillo de ajuste de la fijación de apriete	Sí, para ajustar la abertura
Fijación de bloqueo	Para perfiles de construcción en seco
Ajuste rápido	Posicionamiento por escalones en altura
Rosca para trípode	5/8"
Uso previsto	Fijación de instrumentos de medición láser con rosca de 1/4" en paredes, superficies magnéticas y perfiles en seco
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, sin disolvente ni producto abrasivo
Seguridad	Riesgo de pellizco; campos magnéticos potentes, mantener a 30 cm de implantes y dispositivos sensibles
Piezas de repuesto y reparabilidad	No comunicado – contactar al fabricante
Información general	Conforme a las normas de la UE, instrucciones en www.laserliner.com

Preguntas frecuentes - CrossGrip Pro Laserliner

¿Qué instrumentos láser son compatibles con el CrossGrip Pro?

Todos los instrumentos de medición láser con rosca de 1/4" son compatibles.

¿Cómo fijar el soporte a la pared?

Utilice los ojales de fijación (1) para atornillar directamente el soporte a la pared.

¿Puedo usar el CrossGrip Pro en superficies metálicas?

Sí, los imanes potentes en la parte posterior permiten una fijación segura en cualquier superficie magnética.

¿Cómo ajustar el ancho de apertura de la fijación de apriete?

Gire el tornillo de ajuste (5) para adaptar la apertura al espesor del perfil de construcción en seco.

¿El ajuste rápido es seguro?

Sí, el ajuste rápido permite un posicionamiento por escalones en altura y se bloquea en su lugar.

¿Cuál es el peso máximo soportado?

El soporte está diseñado para instrumentos láser ligeros; el peso máximo no está especificado, pero soporta sin problemas los modelos comunes.

¿Hay algún riesgo con los imanes?

Sí, los campos magnéticos potentes pueden afectar los marcapasos y dañar los soportes magnéticos. Mantenga una distancia de al menos 30 cm.

¿Cómo limpiar el CrossGrip Pro?

Utilice un paño ligeramente húmedo sin productos de limpieza, abrasivos o disolventes. Guárdelo en un lugar seco y limpio.

¿Puedo usar el soporte con un trípode?

Sí, la rosca 5/8" (7) permite montarlo en un trípode estándar.

¿Dónde encontrar las instrucciones de seguridad completas?

Consulte el sitio www.laserliner.com para las notas adicionales y las instrucciones de seguridad.

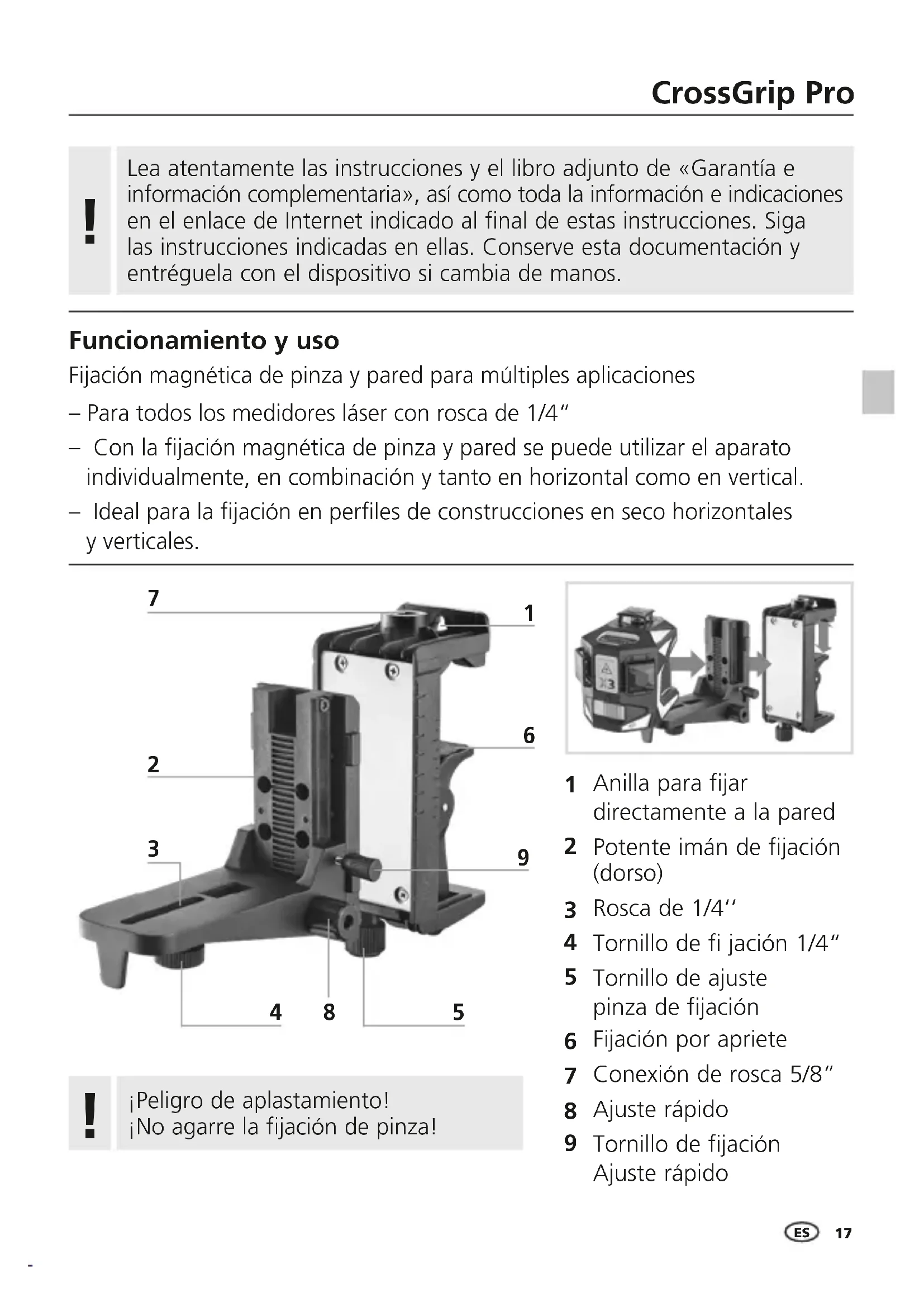

MANUAL DE USUARIO CrossGrip Pro Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

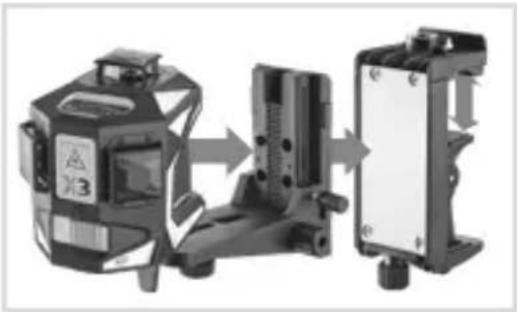

Fijación magnética de pinza y pared para múltiples aplicaciones

• Para todos los medidores láser con rosca de 1/4"
• Con la fijación magnética de pinza y pared se puede utilizar el aparato individualmente, en combinación y tanto en horizontal como en vertical.
• Ideal para la fijación en perfiles de construcciones en seco horizontales y verticales.

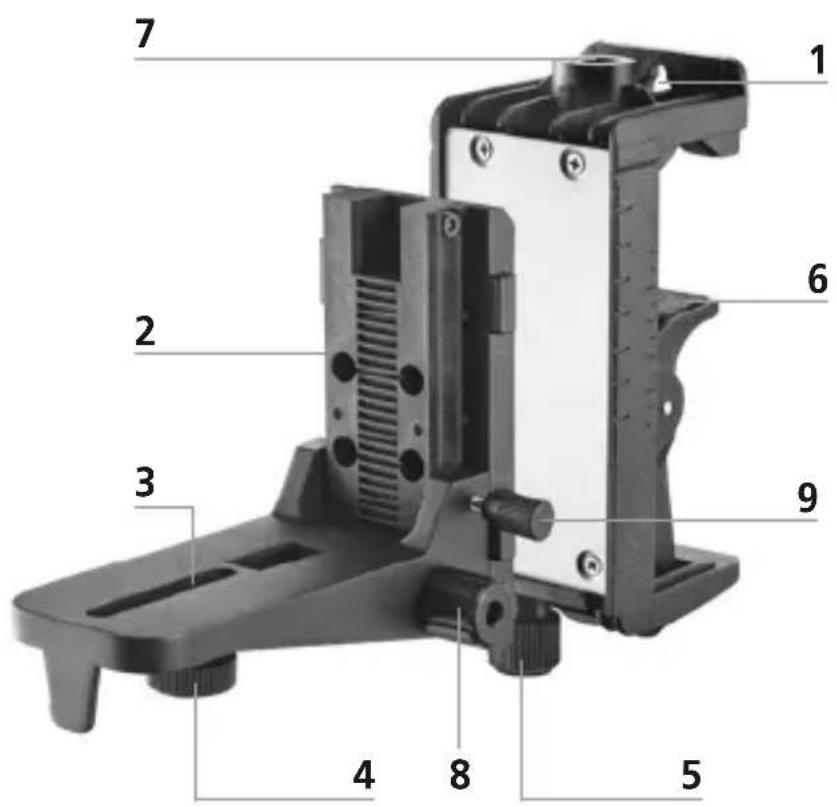

1 2 3 4 5 6 7 8 9

!

¡Peligro de aplastamiento! ¡No agarre la fijación de pinza!

1 Anilla para fijar directamente a la pared
2 Potente imán de fijación (dorso)
3 Rosca de 1/4"
4 Tornillo de fi jación 1/4"
5 Tornillo de ajuste pinza de fijación
6 Fijación por apriete
7 Conexión de rosca 5/8"
8 Ajuste rápido
9 Tornillo de fijación Ajuste rápido

Laserliner

1Fijación a la pared

Los orificios (1) permiten fijarlo directamente a la pared.

2Fijación a objetos magnéticos

Los potentes imanes (2) de la parte posterior permiten fijarlo a objetos magnéticos.

B Fijación a perfiles de construcción en seco

Con la pinza de fijación (6) se puede aplicar el soporte de pared horizontal y vertical en perfiles de construcción en seco.

Con el tornillo de ajuste (5) se puede modificar la abertura de la pinza de fijación.

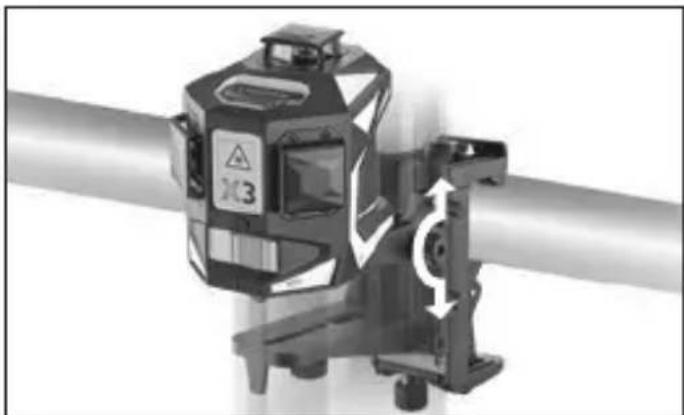

4Ajuste rápido

Con el ajuste rápido se puede regular la altura del dispositivo sobre el soporte gradualmente.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

Datos técnicos (Sujeto a modificaciones técnicas. 22W02)
Peso 710 g
Dimensiones (An x Al x F) 91 x 180 x 215 mm

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Más información detallada y de seguridad en: www.laserliner.com

CE UK CA

!
