CrossGrip Pro - Wandhalterung Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung
Marke	Laserliner
Modell	CrossGrip Pro
Gewicht	710 g
Abmessungen (L x H x T)	91 x 180 x 215 mm
Material	Metall und widerstandsfähiger Kunststoff
Wandbefestigung	Direkte Befestigungsöse an der Wand
Starke Magnete	Ja, auf der Rückseite zur Befestigung auf magnetischen Oberflächen
Gewinde für Lasergerät	1/4"
Befestigungsschraube	1/4"
Einstellschraube für die Klemmbefestigung	Ja, zum Anpassen der Öffnung
Blockierbefestigung	Für Trockenbauprofile
Schnellverstellung	Stufenweise Höhenpositionierung
Gewinde für Stativ	5/8"
Verwendungszweck	Befestigung von Lasermessgeräten mit 1/4"-Gewinde an Wänden, magnetischen Oberflächen und Trockenbauprofilen
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen, ohne Lösungsmittel oder Scheuermittel
Sicherheit	Quetschgefahr; starke Magnetfelder, mindestens 30 cm Abstand zu Implantaten und empfindlichen Geräten halten
Ersatzteile und Reparierbarkeit	Nicht angegeben – Hersteller kontaktieren
Allgemeine Informationen	Entspricht EU-Normen, Hinweise auf www.laserliner.com

Häufig gestellte Fragen - CrossGrip Pro Laserliner

Welche Lasergeräte sind mit dem CrossGrip Pro kompatibel?

Alle Lasermessgeräte mit einem 1/4"-Gewinde sind kompatibel.

Wie befestigt man die Halterung an der Wand?

Verwenden Sie die Befestigungsösen (1), um die Halterung direkt an die Wand zu schrauben.

Kann ich den CrossGrip Pro auf Metalloberflächen verwenden?

Ja, die starken Magnete auf der Rückseite ermöglichen eine sichere Befestigung auf jeder magnetischen Oberfläche.

Wie stelle ich die Öffnungsweite der Klemmbefestigung ein?

Drehen Sie die Einstellschraube (5), um die Öffnung an die Dicke des Trockenbauprofils anzupassen.

Ist die Schnellverstellung sicher?

Ja, die Schnellverstellung ermöglicht eine stufenweise Höhenpositionierung und rastet ein.

Was ist das maximal unterstützte Gewicht?

Die Halterung ist für leichte Lasergeräte ausgelegt; das maximale Gewicht ist nicht spezifiziert, aber sie trägt problemlos gängige Modelle.

Gibt es ein Risiko mit den Magneten?

Ja, die starken Magnetfelder können Herzschrittmacher beeinträchtigen und Magnetspeicher beschädigen. Halten Sie mindestens 30 cm Abstand.

Wie reinige ich den CrossGrip Pro?

Verwenden Sie ein leicht feuchtes Tuch ohne Reinigungsmittel, Scheuermittel oder Lösungsmittel. Lagern Sie es an einem trockenen, sauberen Ort.

Kann ich die Halterung mit einem Stativ verwenden?

Ja, das 5/8"-Gewinde (7) ermöglicht die Montage auf einem Standardstativ.

Wo finde ich die vollständigen Sicherheitshinweise?

Besuchen Sie die Website www.laserliner.com für zusätzliche Hinweise und Sicherheitsanweisungen.

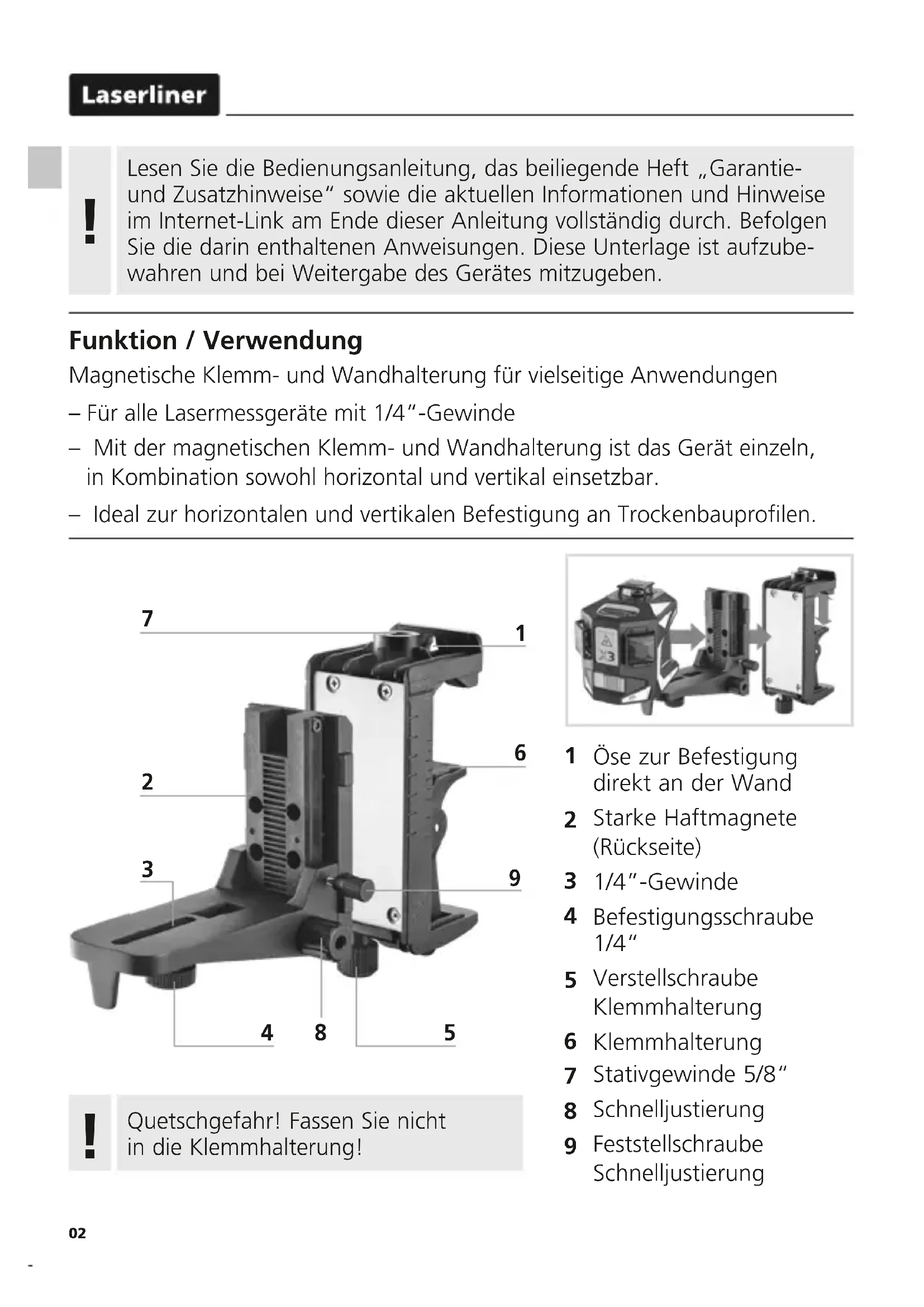

BEDIENUNGSANLEITUNG CrossGrip Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

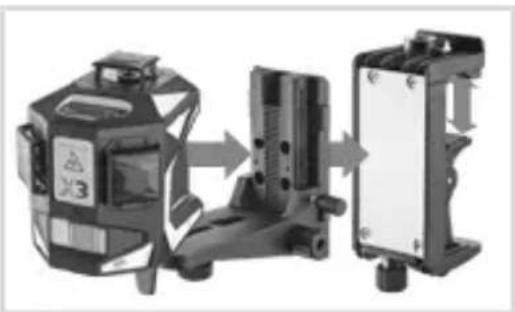

Funktion / Verwendung

Magnetische Klemm- und Wandhalterung für vielseitige Anwendungen

– Für alle Lasermessgeräte mit 1/4"-Gewinde
- Mit der magnetischen Klemm- und Wandhalterung ist das Gerät einzeln, in Kombination sowohl horizontal und vertikal einsetzbar.
- Ideal zur horizontalen und vertikalen Befestigung an Trockenbauprofilen.

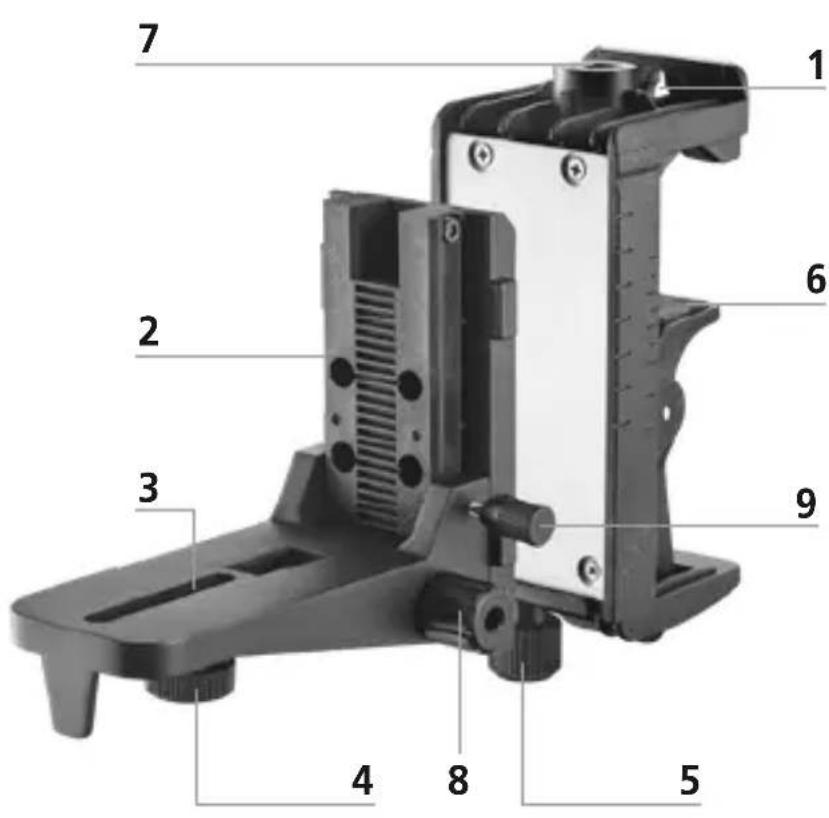

1 2 3 4 5 6 7 8 9

!

Quetschgefahr! Fassen Sie nicht in die Klemmhalterung!

1 Öse zur Befestigung direkt an der Wand
2 Starke Haftmagnete (Rückseite)
3 1/4"-Gewinde
4 Befestigungsschraube 1/4"
5 Verstellschraube Klemmhalterung
6 Klemmhalterung
7 Stativgewinde 5/8"
8 Schnelljustierung
9 Feststellschraube Schnelljustierung

1Befestigung an der Wand

Die Ösen (1) ermöglichen die direkte Befestigung an Wänden.

2Befestigung an magnetischen Gegenständen

Die starken Haftmagnete (2) auf der Rückseite ermöglichen das Befestigen an magnetischen Gegenständen.

Befestigung an Trockenbauprofilen

Mit der Klemmhalterung (6) lässt sich die Wandhalterung horizontal und vertikal an Trockenbauprofilen befestigen.

Mit der Verstellschraube (5) lässt sich die Öffnungsweite der Klemmhalterung verstellen.

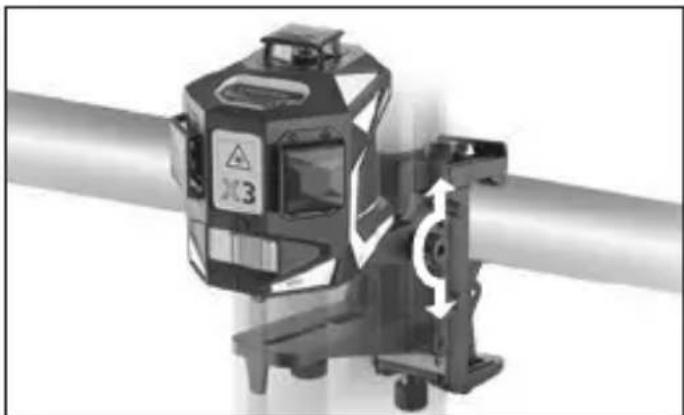

4Schnelljustierung

Mit der Schnelljustierung lässt sich das Gerät auf der Haltung stufenweise in der Höhe positionieren.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 22W02)

Gewicht 710 g
Abmessung (B x H x T) 91 x 180 x 215 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com

CE UK CA

!

Berufsgenossenschaftliche Vorschrift) BGV B11 §14 „Elektromagnetska polja“.

Da biste izbjegli smetnje, uvijek držite magnete najmanje 30 cm od implantata i uređaja koji su pod rizikom.
