Tipo di prodotto	Supporto a parete
Marca	Laserliner
Modello	CrossGrip Pro
Peso	710 g
Dimensioni (L x H x P)	91 x 180 x 215 mm
Materiale	Metallo e plastica resistente
Fissaggio a parete	Occhiello di fissaggio diretto sulla parete
Magneti potenti	Sì, sul retro per fissaggio su superfici magnetiche
Filettatura per strumento laser	1/4"
Vite di fissaggio	1/4"
Vite di regolazione del fissaggio a serraggio	Sì, per regolare l'apertura
Fissaggio di blocco	Per profili per costruzioni a secco
Regolazione rapida	Posizionamento a scatti in altezza
Filettatura per treppiede	5/8"
Uso previsto	Fissaggio di strumenti di misura laser con filettatura 1/4" su pareti, superfici magnetiche e profili a secco
Manutenzione e pulizia	Pulire con un panno leggermente umido, senza solventi né abrasivi
Sicurezza	Rischio di schiacciamento; campi magnetici potenti, tenere a 30 cm da impianti e dispositivi sensibili
Pezzi di ricambio e riparabilità	Non comunicato – contattare il produttore
Informazioni generali	Conforme alle norme UE, istruzioni su www.laserliner.com

Domande frequenti - CrossGrip Pro Laserliner

Quali strumenti laser sono compatibili con il CrossGrip Pro?

Tutti gli strumenti di misura laser con filettatura 1/4" sono compatibili.

Come fissare il supporto alla parete?

Utilizzare gli occhielli di fissaggio (1) per avvitare direttamente il supporto alla parete.

Posso utilizzare il CrossGrip Pro su superfici metalliche?

Sì, i magneti potenti sul retro consentono un fissaggio sicuro su qualsiasi superficie magnetica.

Come regolare la larghezza di apertura del fissaggio a serraggio?

Ruotare la vite di regolazione (5) per adattare l'apertura allo spessore del profilo per costruzioni a secco.

La regolazione rapida è sicura?

Sì, la regolazione rapida consente un posizionamento a scatti in altezza e si blocca in posizione.

Qual è il peso massimo supportato?

Il supporto è progettato per strumenti laser leggeri; il peso massimo non è specificato, ma supporta senza problemi i modelli comuni.

C'è un rischio con i magneti?

Sì, i campi magnetici potenti possono influenzare i pacemaker e danneggiare i supporti magnetici. Mantenere una distanza di almeno 30 cm.

Come pulire il CrossGrip Pro?

Utilizzare un panno leggermente umido senza detergenti, abrasivi o solventi. Conservare in un luogo asciutto e pulito.

Posso utilizzare il supporto con un treppiede?

Sì, la filettatura 5/8" (7) consente di montarlo su un treppiede standard.

Dove trovare le istruzioni di sicurezza complete?

Consultare il sito www.laserliner.com per ulteriori note e istruzioni di sicurezza.

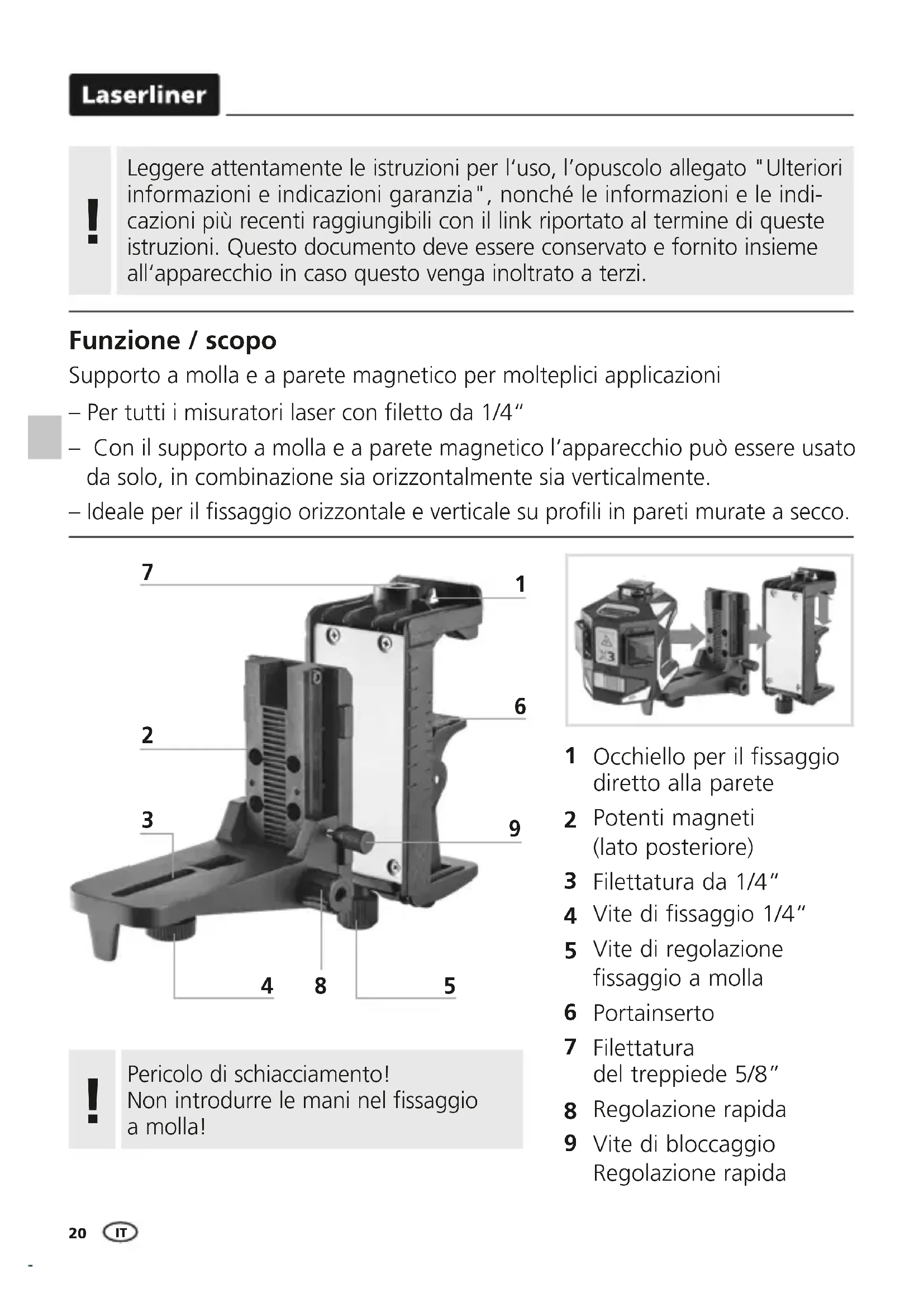

MANUALE UTENTE CrossGrip Pro Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

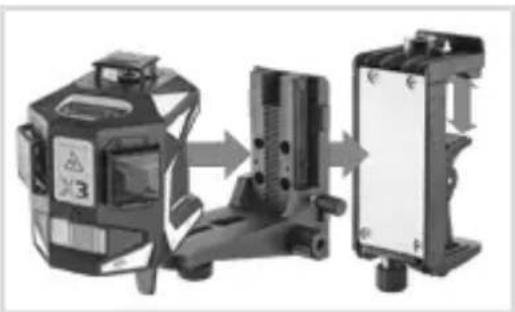

Funzione / scopo

Supporto a molla e a parete magnetico per molteplici applicazioni

• Per tutti i misuratori laser con filetto da 1/4"
• Con il supporto a molla e a parete magnetico l'apparecchio può essere usato da solo, in combinazione sia orizzontalmente sia verticalmente.
  – Ideale per il fissaggio orizzontale e verticale su profili in pareti murate a secco.

Pericolo di schiacciamento!

Non introdurre le mani nel fissaggio a molla!

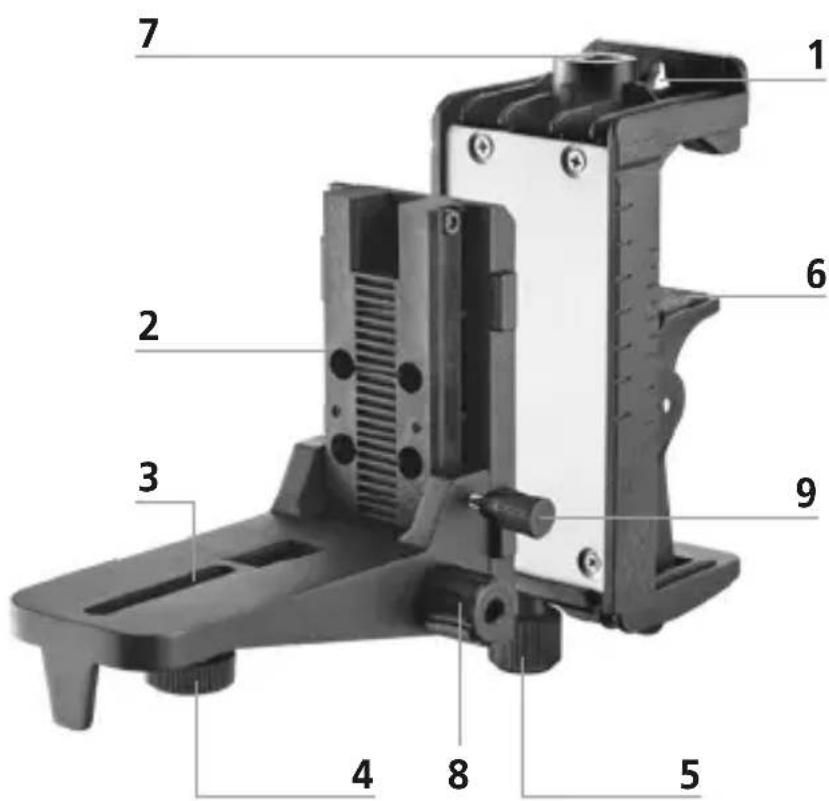

1 Occhiello per il fissaggio diretto alla parete
2 Potenti magneti (lato posteriore)
3 Filettatura da 1/4"
4 Vite di fissaggio 1/4"
5 Vite di regolazione fissaggio a molla
6 Portainserto
7 Filettatura del treppiede 5/8"
8 Regolazione rapida
9 Vite di bloccaggio Regolazione rapida

1Fissaggio alla parete

Gli occhielli (1) permettono un fissaggio diretto alla parete.

2Fissaggio a oggetti magnetici

Potenti magneti (2) sul retro consentono il fissaggio a oggetti magnetici.

Bfissaggio su profili in pareti murate a secco

Con il fissaggio a molla (6) il supporto per montaggio a parete può essere fissato in orizzontale e in verticale in pareti murate a secco.

L'apertura del fissaggio a molla può essere impostata con la vite di regolazione (5).

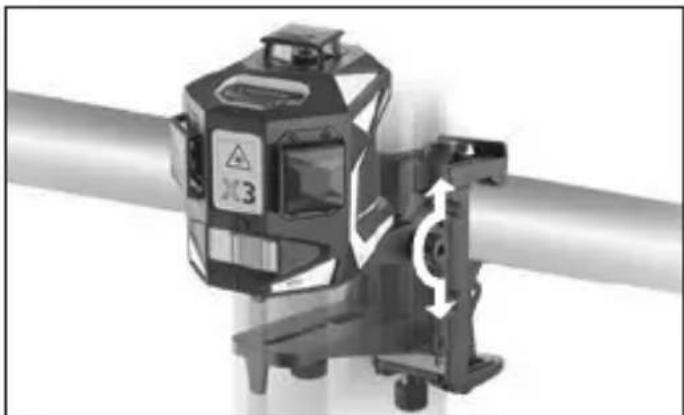

4Regolazione rapida

Con la regolazione rapida l'apparecchio sul supporto può essere posizionato gradualmente all'altezza giusta.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 „Campi elettromagnetici“.

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 22W02)

Peso 710 g
Dimensioni (L x A x P) 91 x 180 x 215 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com

CE UK CA

!
