Produkttyp	Väggfäste
Märke	Laserliner
Modell	CrossGrip Pro
Vikt	710 g
Mått (L x H x D)	91 x 180 x 215 mm
Material	Metall och slitstark plast
Väggfäste	Direkt väggfäste med ögla
Starka magneter	Ja, på baksidan för fäste på magnetiska ytor
Gänga för laserinstrument	1/4"
Fästskruv	1/4"
Justerskruv för klämfäste	Ja, för att justera öppningen
Låsfäste	För gipsskivor och stålreglar
Snabbjustering	Stegvis höjdinställning
Gänga för stativ	5/8"
Avsedd användning	Fäste för lasermätinstrument med 1/4" gänga på väggar, magnetiska ytor och torrbyggeprofiler
Underhåll och rengöring	Rengör med en lätt fuktad trasa, utan lösningsmedel eller slipmedel
Säkerhet	Klämrisk; starka magnetfält, håll på 30 cm avstånd från implantat och känsliga apparater
Reservdelar och reparation	Ej angivet – kontakta tillverkaren
Allmän information	Uppfyller EU-standard, anvisningar på www.laserliner.com

Vanliga frågor - CrossGrip Pro Laserliner

Vilka laserinstrument är kompatibla med CrossGrip Pro?

Alla lasermätinstrument med 1/4" gänga är kompatibla.

Hur fäster man hållaren på väggen?

Använd fästöglorna (1) för att skruva fast hållaren direkt på väggen.

Kan jag använda CrossGrip Pro på metallytor?

Ja, de starka magneterna på baksidan möjliggör säkert fäste på alla magnetiska ytor.

Hur justerar man klämfästets öppningsbredd?

Vrid på justerskruven (5) för att anpassa öppningen till tjockleken på torrbyggeprofilen.

Är snabbjusteringen säker?

Ja, snabbjusteringen möjliggör stegvis höjdinställning och låses på plats.

Vilken är maximal vikt som kan bäras?

Hållaren är designad för lätta laserinstrument; maxvikten anges inte, men den klarar vanliga modeller utan problem.

Finns det risk med magneterna?

Ja, starka magnetfält kan påverka pacemakers och skada magnetiska lagringsmedia. Håll minst 30 cm avstånd.

Hur rengör man CrossGrip Pro?

Använd en lätt fuktad trasa utan rengöringsmedel, slipmedel eller lösningsmedel. Förvara den torrt och rent.

Kan jag använda hållaren med ett stativ?

Ja, 5/8" gängan (7) gör att den kan monteras på ett standardstativ.

Var hittar jag fullständiga säkerhetsanvisningar?

Se webbplatsen www.laserliner.com för ytterligare noteringar och säkerhetsanvisningar.

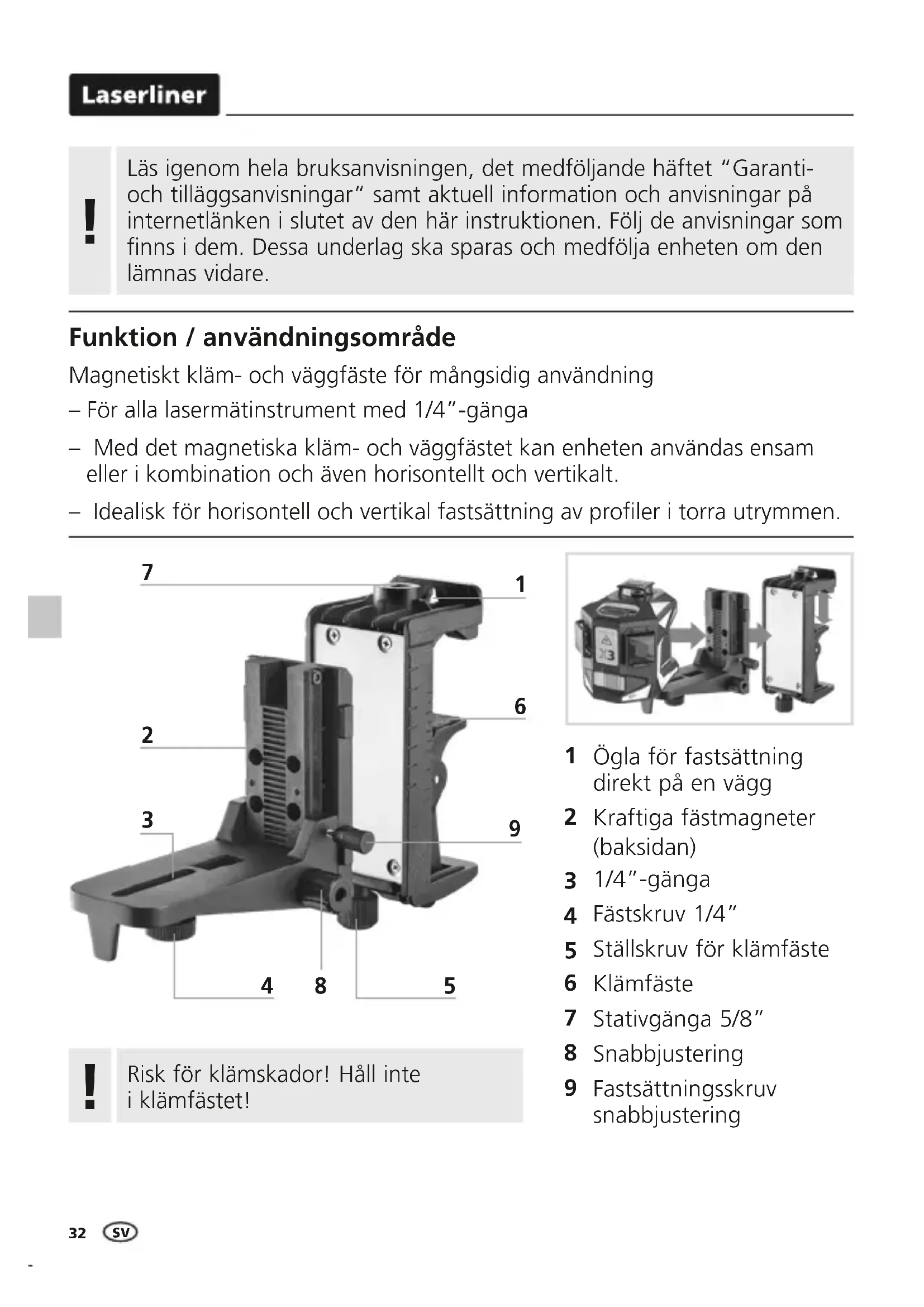

BRUKSANVISNING CrossGrip Pro Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

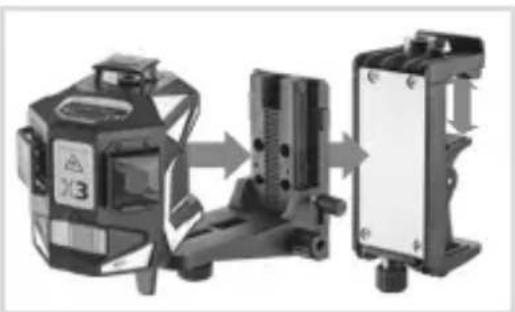

Funktion / användningsområde

Magnetiskt kläm- och väggfäste för mångsidig användning

• För alla lasermätinstrument med 1/4"-gänga
• Med det magnetiska kläm- och väggfästet kan enheten användas ensam eller i kombination och även horisontellt och vertikalt.
• Idealisk för horisontell och vertikal fastsättning av profiler i torra utrymmen.

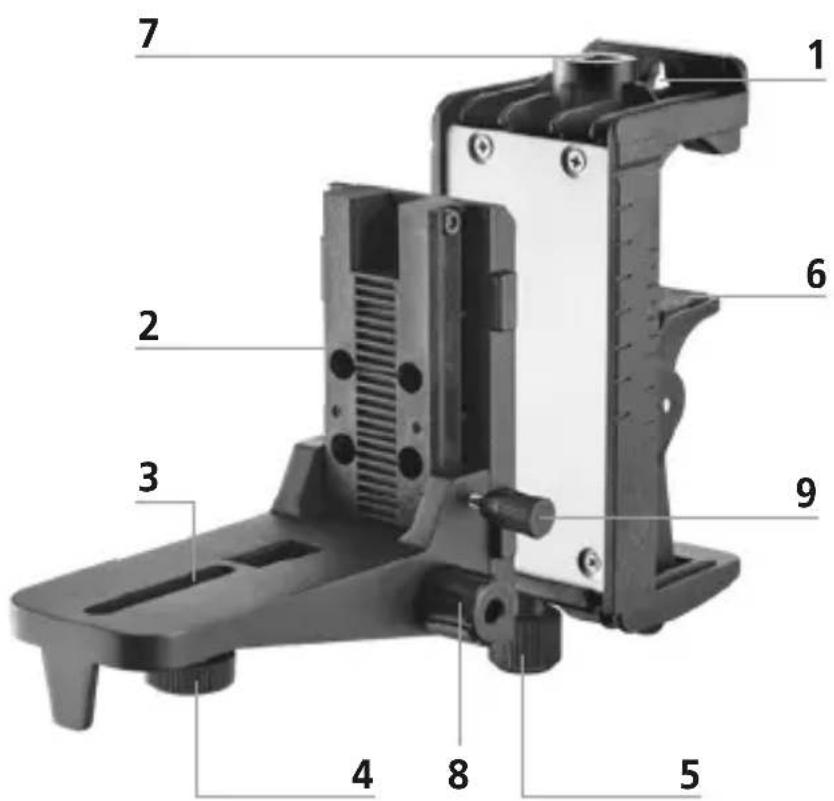

1 2 3 4 5 6 7 8 9

!

Risk för klämskador! Håll inte i klämfästet!

1 Ögla för fastsättning direkt på en vägg
2 Kraftiga fästmagneter (baksidan)
3 1/4"-gänga
4 Fästskruv 1/4"
5 Ställskruv för klämfäste
6 Klämfäste
7 Stativgänga 5/8"
8 Snabbjustering
9 Fastsättningsskruv snabbjustering

1Fastsättning på väggen

Öglorna (1) möjliggör direkt fastsättning på väggar.

2Fastsättning på magnetiska föremål

De kraftiga fästmagneterna (2) på baksidan möjliggör fastsättning på magnetiska.

B Fastsättning på profiler i torra utrymmen

Med klämfästet (6) kan väggfästet sättas fast horisontellt och vertikalt på profiler i torra utrymmen.

Med ställskruven (5) kan klämfästets öppningsbredd justeras.

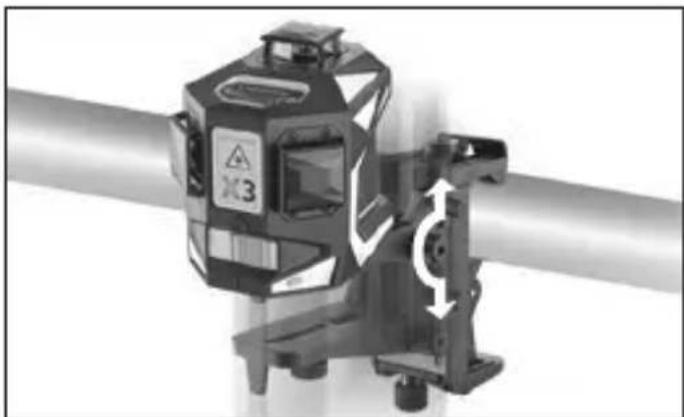

4 snabbjustering

Med snabbjusteringen kan instrumentet höjas och sänkas stegvis i höjdled på fästet.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. 22W02)

Vikt 710 g
Mått (B x H x D) 91 x 180 x 215 mm

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Ytterligare säkerhets- och extra anvisningar på:

www.laserliner.com

CE UK CA

!
