Producttype	Muursupport
Merk	Laserliner
Model	CrossGrip Pro
Gewicht	710 g
Afmetingen (L x H x D)	91 x 180 x 215 mm
Materiaal	Metaal en stevig plastic
Muurbefestiging	Directe bevestigingsring op de muur
Krachtige magneten	Ja, aan de achterzijde voor bevestiging op magnetische oppervlakken
Schroefdraad voor laserinstrument	1/4\"
Bevestigingsschroef	1/4\"
Stelschroef voor de klembevestiging	Ja, om de opening aan te passen
Blokkeerbevestiging	Voor droogbouw profielen
Snelle instelling	Stapsgewijze positionering in hoogte
Schroefdraad voor statief	5/8\"
Beoogd gebruik	Bevestiging van lasermeetinstrumenten met 1/4\" schroefdraad op muren, magnetische oppervlakken en droogbouwprofielen
Onderhoud en reiniging	Reinigen met een licht vochtige doek, zonder oplosmiddel of schurend product
Veiligheid	Knelgevaar; krachtige magnetische velden, op 30 cm afstand houden van implantaten en gevoelige apparaten
Onderdelen en repareerbaarheid	Niet vermeld – neem contact op met de fabrikant
Algemene informatie	Conform EU-normen, instructies op www.laserliner.com

Veelgestelde vragen - CrossGrip Pro Laserliner

Welke laserinstrumenten zijn compatibel met de CrossGrip Pro?

Alle lasermeetinstrumenten met een 1/4" schroefdraad zijn compatibel.

Hoe bevestig ik de houder aan de muur?

Gebruik de bevestigingsringen (1) om de houder direct op de muur te schroeven.

Kan ik de CrossGrip Pro op metalen oppervlakken gebruiken?

Ja, de krachtige magneten aan de achterzijde zorgen voor een veilige bevestiging op elk magnetisch oppervlak.

Hoe stel ik de openingsbreedte van de klembevestiging in?

Draai de stelschroef (5) om de opening aan te passen aan de dikte van het droogbouw profiel.

Is de snelle instelling veilig?

Ja, de snelle instelling maakt stapsgewijze positionering in hoogte mogelijk en wordt op zijn plaats vergrendeld.

Wat is het maximale ondersteunde gewicht?

De houder is ontworpen voor lichte laserinstrumenten; het maximale gewicht is niet gespecificeerd, maar hij ondersteunt gangbare modellen zonder problemen.

Is er een risico met de magneten?

Ja, de krachtige magnetische velden kunnen pacemakers beïnvloeden en magnetische dragers beschadigen. Houd een afstand van ten minste 30 cm aan.

Hoe reinig ik de CrossGrip Pro?

Gebruik een licht vochtige doek zonder schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Bewaar het op een droge en schone plaats.

Kan ik de houder met een statief gebruiken?

Ja, de 5/8" schroefdraad (7) maakt montage op een standaard statief mogelijk.

Waar vind ik de volledige veiligheidsinstructies?

Raadpleeg de website www.laserliner.com voor aanvullende opmerkingen en veiligheidsinstructies.

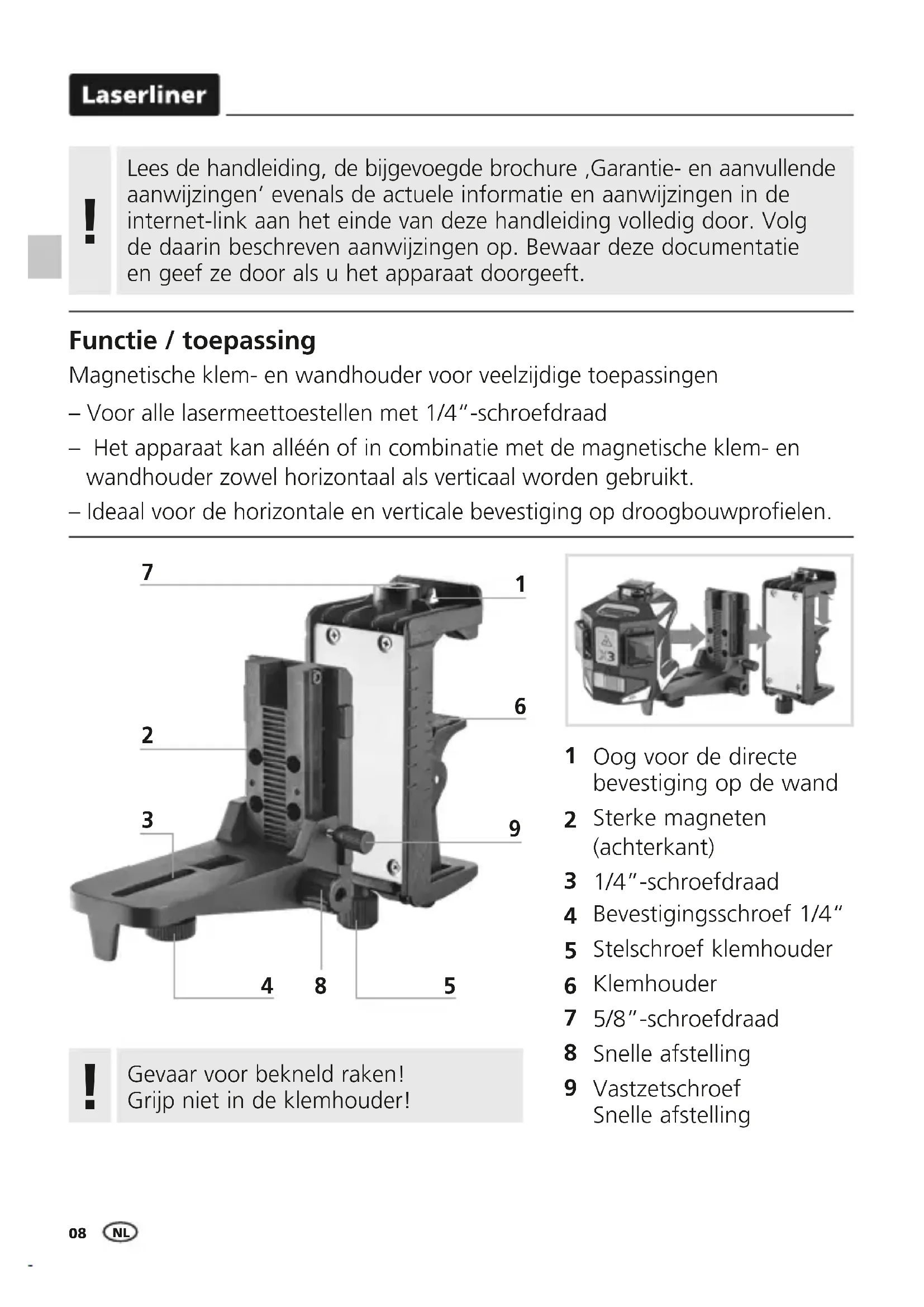

GEBRUIKSAANWIJZING CrossGrip Pro Laserliner

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Magnetische klem- en wandhouder voor veelzijdige toepassingen

• Voor alle lasermeettoestellen met 1/4"-schroefdraad

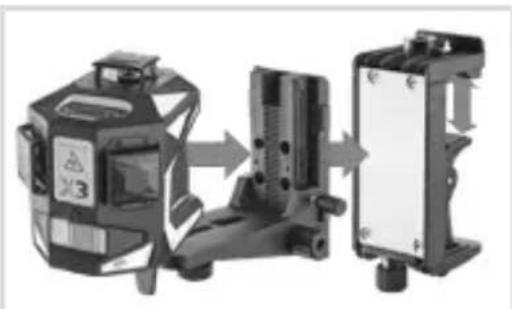

• Het apparaat kan alléén of in combinatie met de magnetische klem- en wandhouder zowel horizontaal als verticaal worden gebruikt.
• Ideaal voor de horizontale en verticale bevestiging op droogbouwprofielen.

Gevaar voor bekneld raken! Grijp niet in de klemhouder!

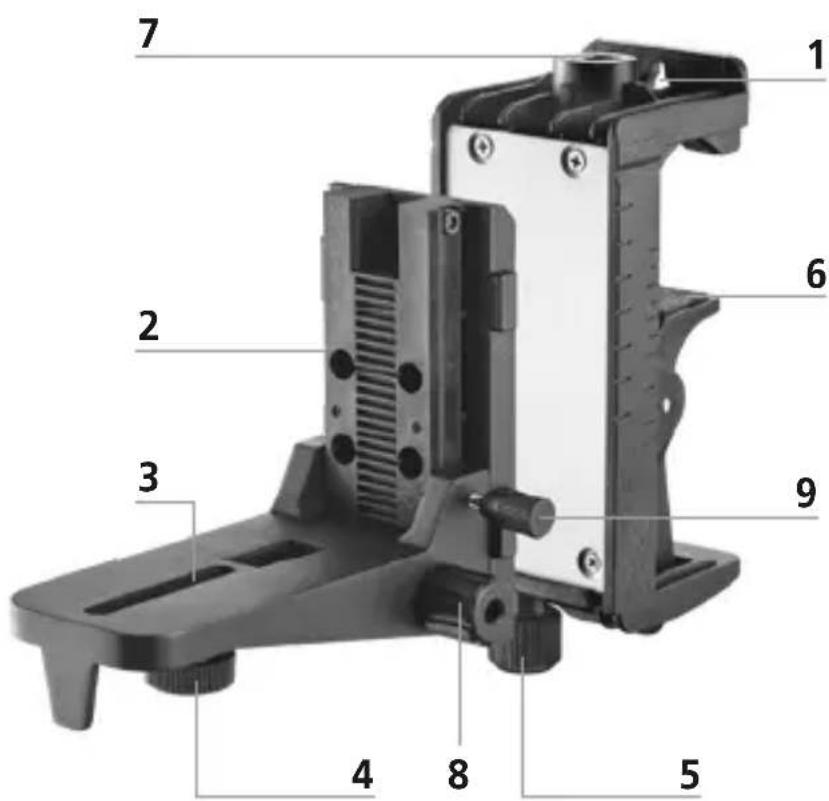

1 Oog voor de directe bevestiging op de wand
2 Sterke magneten (achterkant)
3 1/4"-schroefdraad
4 Bevestigingsschroef 1/4"
5 Stelschroef klemhouder
6 Klemhouder
7 5/8"-schroefdraad
8 Snelle afstelling
9 Vastzetschroef Snelle afstelling

1Bevestiging op de wand

Met behulp van de ogen (1) is een directe bevestiging op de wand mogelijk.

2Bevestiging op magnetische voorwerpen

Door de sterke magneten (2) aan de achterzijde is een bevestiging op magnetische voorwerpen mogelijk.

Bevestiging op droogbouwprofielen

Met behulp van de klemhouder (6) kan de wandhouder horizontaal en verticaal op droogbouwprofielen worden bevestigd.

Met de stelschroef (5) kan de openingswijdte van de klemhouder worden versteld.

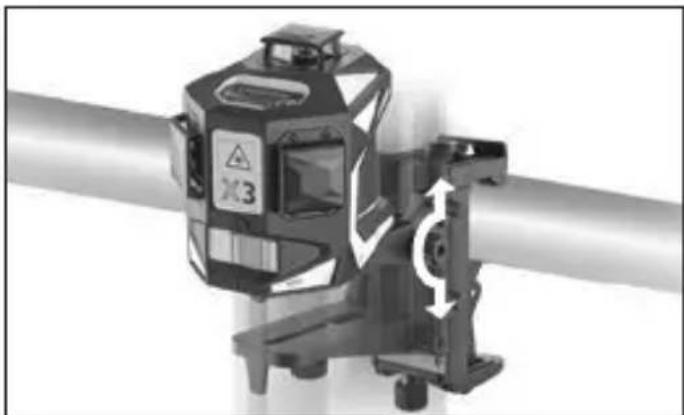

4. nelle afstelling

Met de snelle afstelling kan het apparaat stap voor stap in de hoogte worden versteld.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 'Elektromagnetische Felder' (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens

(Technische veranderingen voorbehouden. 22W02)

Gewicht 710 g

Afmetingen (B x H x D) 91 x 180 x 215 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com

CE UK CA

!
