Produkttype	Vægbeslag
Mærke	Laserliner
Model	CrossGrip Pro
Vægt	710 g
Dimensioner (L x H x D)	91 x 180 x 215 mm
Materiale	Metal og robust plast
Vægmontering	Direkte monteringsøje på væggen
Stærke magneter	Ja, på bagsiden til montering på magnetiske overflader
Gevind til laserenhed	1/4"
Monteringsskrue	1/4"
Justeringsskrue til spændebeslag	Ja, til justering af åbningen
Låsebeslag	Til gipsprofiler
Hurtigjustering	Trinvis højdejustering
Gevind til stativ	5/8"
Anvendelse	Montering af lasermåleinstrumenter med 1/4" gevind på vægge, magnetiske overflader og gipsprofiler
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, uden opløsningsmidler eller slibemidler
Sikkerhed	Risiko for klemning; stærke magnetfelter, hold 30 cm væk fra implantater og følsomme apparater
Reservedele og reparationsmuligheder	Ikke oplyst – kontakt producenten
Generelle oplysninger	Overholder EU-standarder, anvisninger på www.laserliner.com

Ofte stillede spørgsmål - CrossGrip Pro Laserliner

Hvilke laserenheder er kompatible med CrossGrip Pro?

Alle lasermåleinstrumenter med et 1/4" gevind er kompatible.

Hvordan fastgør man beslaget på væggen?

Brug monteringsøjerne (1) til at skrue beslaget direkte på væggen.

Kan jeg bruge CrossGrip Pro på metaloverflader?

Ja, de stærke magneter på bagsiden sikrer en stabil montering på enhver magnetisk overflade.

Hvordan justerer man åbningsbredden på spændebeslaget?

Drej justeringsskruen (5) for at tilpasse åbningen til tykkelsen af gipsprofilen.

Er hurtigjusteringen sikker?

Ja, hurtigjusteringen muliggør trinvis højdejustering og låses fast.

Hvad er den maksimale understøttede vægt?

Beslaget er designet til lette laserenheder; den maksimale vægt er ikke angivet, men det understøtter almindelige modeller uden problemer.

Er der risiko med magneterne?

Ja, de stærke magnetfelter kan påvirke pacemakere og beskadige magnetiske underlag. Hold mindst 30 cm afstand.

Hvordan rengør man CrossGrip Pro?

Brug en let fugtig klud uden rengøringsmidler, skuremidler eller opløsningsmidler. Opbevar det på et tørt og rent sted.

Kan jeg bruge beslaget med et stativ?

Ja, 5/8" gevindet (7) gør det muligt at montere det på et standard stativ.

Hvor finder man de fulde sikkerhedsinstruktioner?

Se www.laserliner.com for yderligere bemærkninger og sikkerhedsinstruktioner.

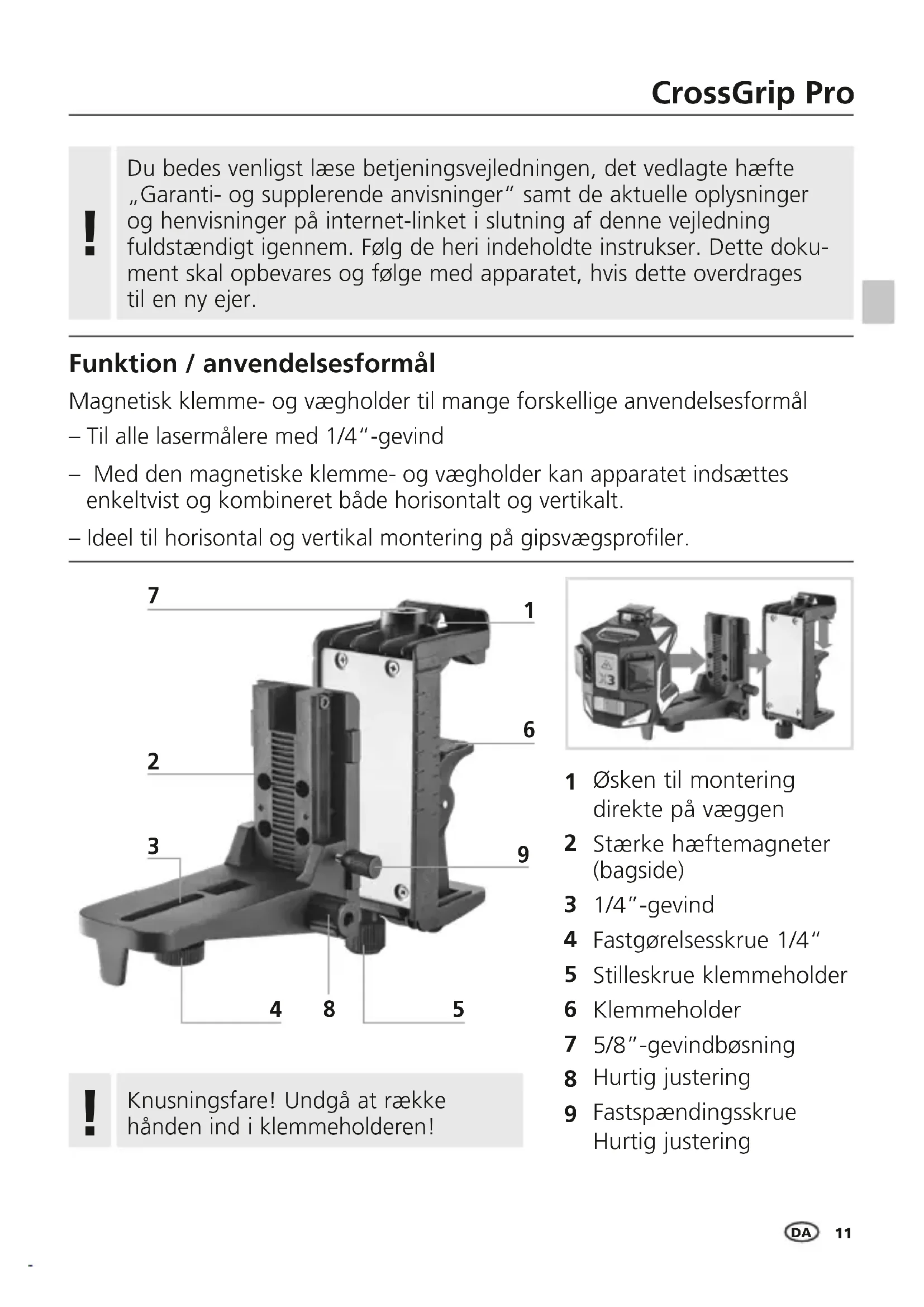

BRUGSANVISNING CrossGrip Pro Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / anvendelsesformål

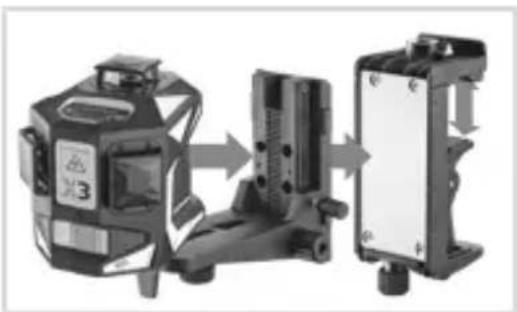

Magnetisk klemme- og vægholder til mange forskellige anvendelsesformål

– Til alle lasermålere med 1/4"-gevind
- Med den magnetiske klemme- og vægholder kan apparatet indsættes enkeltvist og kombineret både horisontalt og vertikalt.
– Ideel til horisontal og vertikal montering på gipsvægsprofiler.

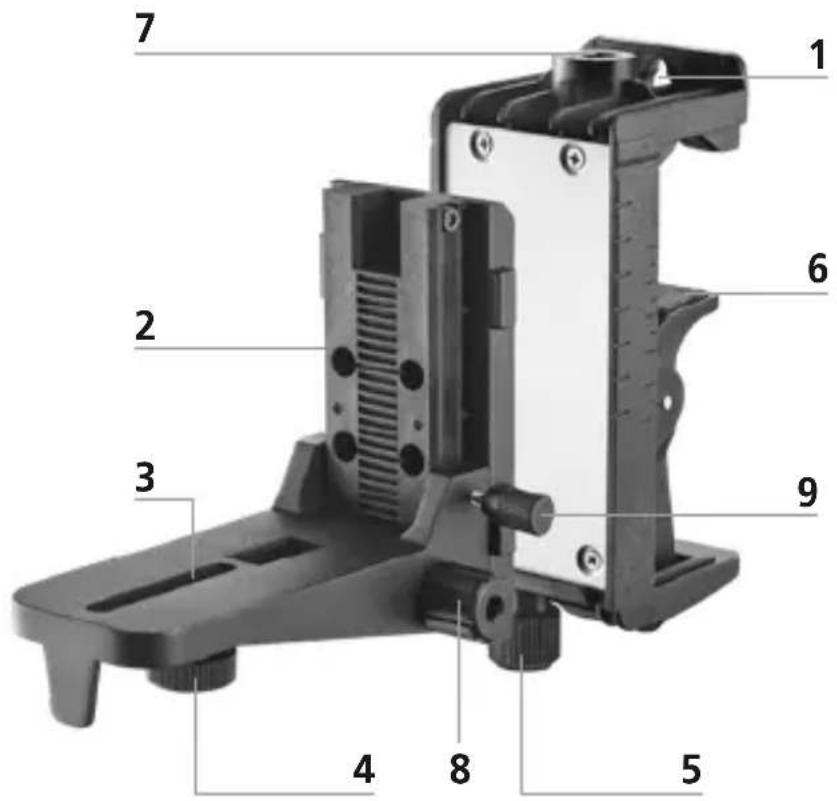

1 2 3 4 5 6 7 8 9

!

Knusningsfare! Undgå at række hånden ind i klemmeholderen!

1 ∅sken til montering direkte på væggen
2 Stærke hæftemagneter (bagside)
3 1/4"-gevind
4 Fastgørelsesskrue 1/4"
5 Stilleskrue klemmeholder
6 Klemmeholder
7 5/8"-gevindbøsning
8 Hurtig justering
9 Fastspændingsskrue Hurtig justering

Laserliner

Montering direkte på væggen

∅sknerne (1) muliggør direkte fastgørelse på vægge.

2Fastgørelse på magnetiske genstande

De stærke hæftemagneter (2) på bagsiden muliggør fastgørelse på magnetiske genstande.

B Fastgørelse på gipsvægsprofiler

Med klemmeholderen (6) kan man fastgøre vægholderen horisontalt og vertikalt på gipsvægsprofiler.

Med stilleskruen (5) kan man indstille klemmeholderens åbningsvidde.

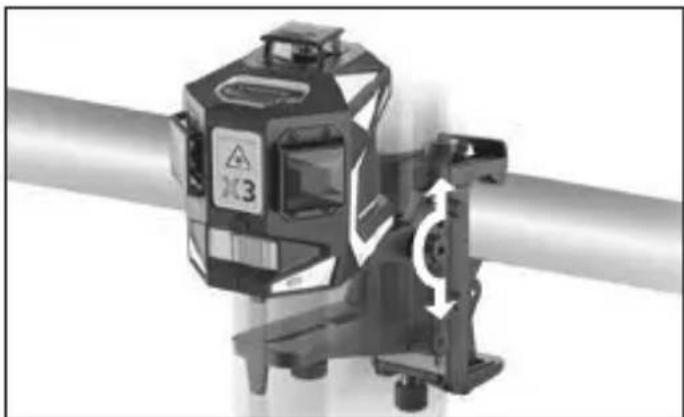

4Hurtig justering

Med den hurtige justering kan apparatet i holderen trinvist positioneres i højden.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data (Forbehold for tekniske ændringer. 22W02)
Vægt 710 g
Mål (b x h x l) 91 x 180 x 215 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com

CE UK CA

Laserliner

!
