CrossGrip Pro - Uchwyt ścienny Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny
Marka	Laserliner
Model	CrossGrip Pro
Waga	710 g
Wymiary (dł. x wys. x gł.)	91 x 180 x 215 mm
Materiał	Metal i wytrzymały plastik
Mocowanie ścienne	Oczko montażowe bezpośrednio na ścianie
Silne magnesy	Tak, z tyłu do montażu na powierzchniach magnetycznych
Gwint do instrumentu laserowego	1/4"
Śruba mocująca	1/4"
Śruba regulacji mocowania zaciskowego	Tak, do regulacji otworu
Mocowanie blokujące	Do profili suchej zabudowy
Szybka regulacja	Pozycjonowanie stopniowe na wysokość
Gwint do statywu	5/8"
Przeznaczenie	Mocowanie przyrządów pomiarowych laserowych z gwintem 1/4" do ścian, powierzchni magnetycznych i profili suchej zabudowy
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką, bez rozpuszczalników i środków ściernych
Bezpieczeństwo	Ryzyko przycięcia; silne pola magnetyczne, zachować odległość 30 cm od implantów i wrażliwych urządzeń
Części zamienne i naprawialność	Nie podano – skontaktuj się z producentem
Informacje ogólne	Zgodny z normami UE, wskazówki na www.laserliner.com

Często zadawane pytania - CrossGrip Pro Laserliner

Jakie instrumenty laserowe są kompatybilne z CrossGrip Pro?

Wszystkie przyrządy pomiarowe laserowe z gwintem 1/4" są kompatybilne.

Jak zamocować uchwyt do ściany?

Użyj oczek montażowych (1), aby przykręcić uchwyt bezpośrednio do ściany.

Czy mogę używać CrossGrip Pro na powierzchniach metalowych?

Tak, silne magnesy z tyłu umożliwiają bezpieczne mocowanie na każdej powierzchni magnetycznej.

Jak wyregulować szerokość otworu mocowania zaciskowego?

Obróć śrubę regulacyjną (5), aby dopasować otwór do grubości profilu suchej zabudowy.

Czy szybka regulacja jest bezpieczna?

Tak, szybka regulacja umożliwia stopniowe pozycjonowanie na wysokość i blokuje się w miejscu.

Jaka jest maksymalna waga?

Uchwyt jest przeznaczony do lekkich instrumentów laserowych; maksymalna waga nie jest określona, ale bez problemu wytrzymuje standardowe modele.

Czy istnieje ryzyko związane z magnesami?

Tak, silne pola magnetyczne mogą wpływać na rozruszniki serca i uszkadzać nośniki magnetyczne. Zachowaj odległość co najmniej 30 cm.

Jak czyścić CrossGrip Pro?

Użyj lekko wilgotnej szmatki bez środków czyszczących, szorujących ani rozpuszczalników. Przechowuj w suchym i czystym miejscu.

Czy mogę używać uchwytu ze statywem?

Tak, gwint 5/8" (7) umożliwia montaż na standardowym statywie.

Gdzie znaleźć pełne instrukcje bezpieczeństwa?

Odwiedź stronę www.laserliner.com w celu uzyskania dodatkowych uwag i instrukcji bezpieczeństwa.

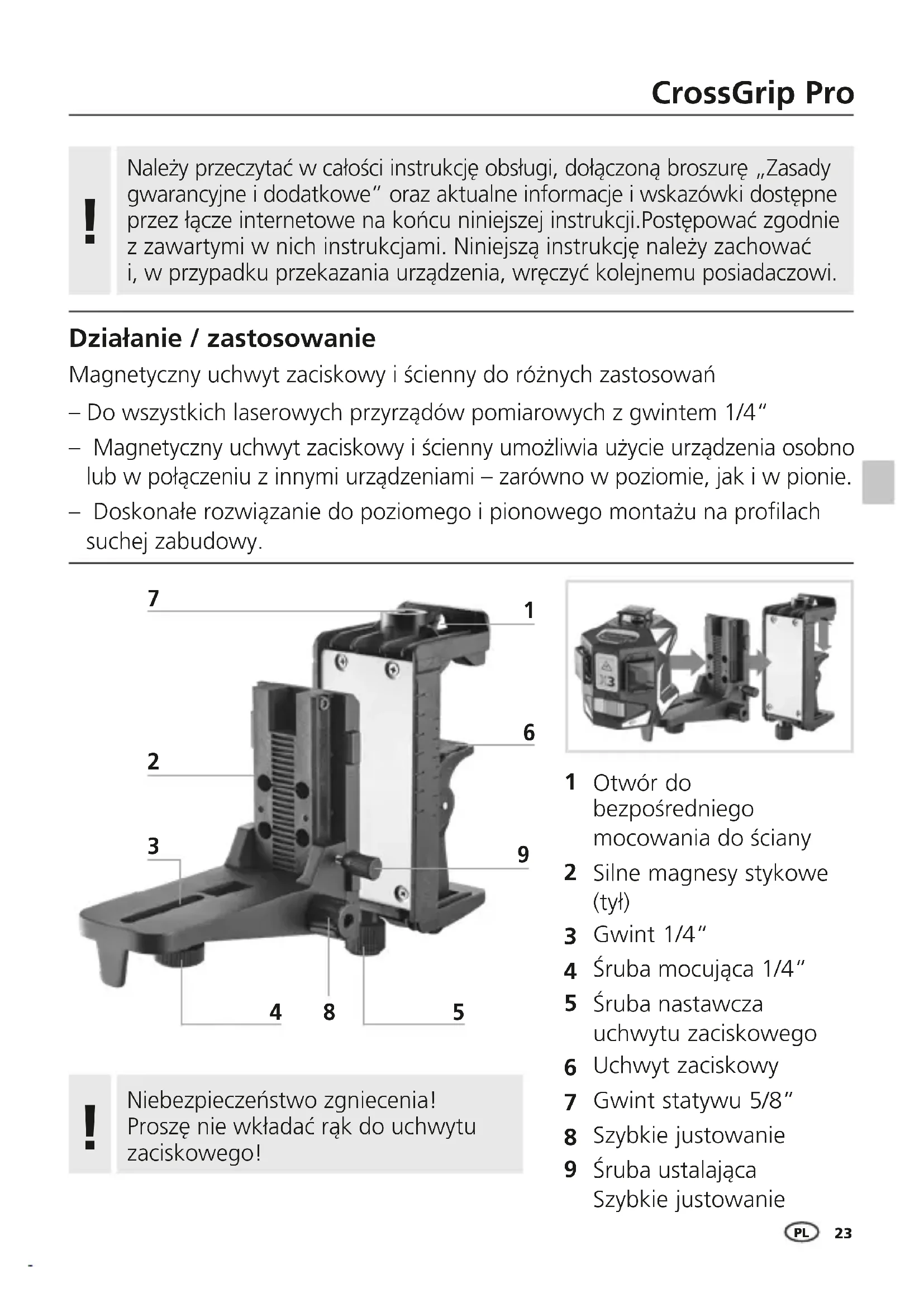

INSTRUKCJA OBSŁUGI CrossGrip Pro Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Działanie / zastosowanie

Magnetyczny uchwyt zaciskowy i ścienny do różnych zastosowań

– Do wszystkich laserowych przyrządów pomiarowych z gwintem 1/4"

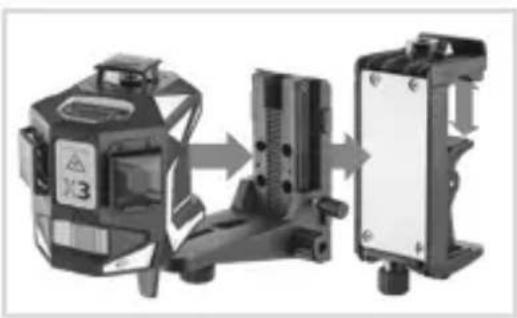

– Magnetyczny uchwyt zaciskowy i ścienny umożliwia użycie urządzenia osobno lub w połączeniu z innymi urządzeniami – zarówno w poziomie, jak i w pionie.
- Doskonałe rozwiązanie do poziomego i pionowego montażu na profilach suchej zabudowy.

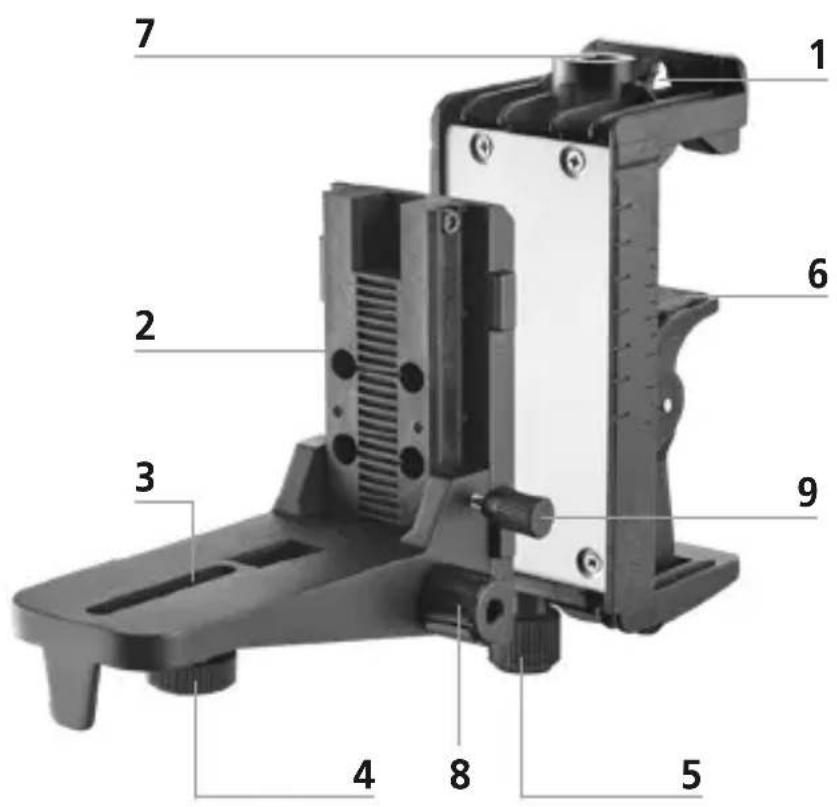

1 2 3 4 5 6 7 8 9

!

Niebezpieczeństwo zgniecenia! Proszę nie wkładać rąk do uchwytu zaciskowego!

1 Otwór do bezpośredniego mocowania do ściany
2 Silne magnesy stykowe (tył)
3 Gwint 1/4"
4 Śruba mocująca 1/4"
5 Śruba nastawcza uchwytu zaciskowego
6 Uchwyt zaciskowy
7 Gwint statywu 5/8"
8 Szybkie justowanie
9 Śruba ustalająca Szybkie justowanie

Laserliner

1Mocowanie do ściany

Otwory (1) umożliwiają bezpośrednie mocowanie do ścian.

2Mocowanie do magnetycznych przedmiotów

Silne magnesy stykowe (2) na tylnej stronie umożliwiają mocowanie do magnetycznych przedmiotów.

B Mocowanie do profili suchej zabudowy

Za pomocą uchwytu zaciskowego (6) można przymocować uchwyt ścienny w pozycji poziomej i pionowej do profili do suchej zabudowy.

Za pomocą śruby nastawczej (5) można regulować szerokość rozwarcia uchwytu zaciskowego.

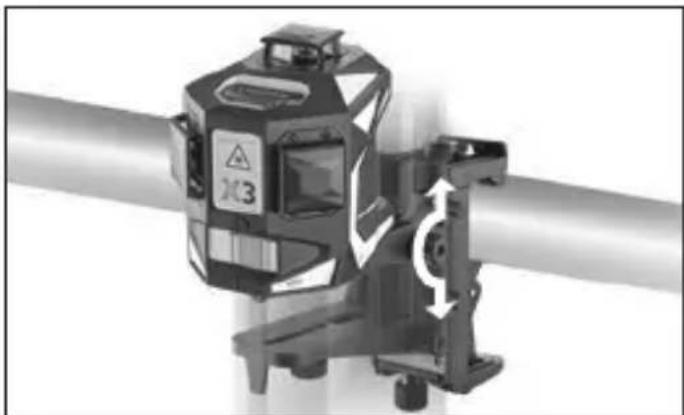

4Szybkie justowanie

Za pomocą szybkiego justowania można bezstopniowo ustawić wysokość urządzenia na stojaku.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne (Zmiany zastrzeżone. 22W02)
Masa 710 g
Wymiary (szer. x wys. x gł.) 91 x 180 x	215 mm

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

www.laserliner.com

CE UK CA

!
