Ürün tipi	Duvar desteği
Marka	Laserliner
Model	CrossGrip Pro
Ağırlık	710 g
Boyutlar (U x Y x D)	91 x 180 x 215 mm
Malzeme	Dayanıklı metal ve plastik
Duvar montajı	Doğrudan duvara montaj halkası
Güçlü mıknatıslar	Evet, manyetik yüzeylere montaj için arkada
Lazer aleti için diş	1/4"
Sabitleme vidası	1/4"
Sıkma fiksaj ayar vidası	Evet, açıklığı ayarlamak için
Kilit fiksajı	Kuru inşaat profilleri için
Hızlı ayar	Yükseklikte kademeli konumlandırma
Tripod dişi	5/8"
Kullanım amacı	1/4" dişli lazer ölçüm aletlerinin duvarlara, manyetik yüzeylere ve kuru profillere montajı
Bakım ve temizlik	Hafif nemli bir bezle, çözücü veya aşındırıcı ürün kullanmadan temizleyin
Güvenlik	Sıkışma riski; güçlü manyetik alanlar, implantlardan ve hassas cihazlardan 30 cm uzakta tutun
Yedek parçalar ve onarılabilirlik	Bildirilmemiş – üreticiyle iletişime geçin
Genel bilgiler	AB standartlarına uygundur, talimatlar www.laserliner.com adresinde

Sık sorulan sorular - CrossGrip Pro Laserliner

CrossGrip Pro ile hangi lazer aletleri uyumludur?

1/4" dişe sahip tüm lazer ölçüm aletleri uyumludur.

Destek duvara nasıl monte edilir?

Desteği doğrudan duvara vidalamak için montaj halkalarını (1) kullanın.

CrossGrip Pro'yu metal yüzeylerde kullanabilir miyim?

Evet, arkadaki güçlü mıknatıslar herhangi bir manyetik yüzeyde güvenli montaj sağlar.

Sıkma fiksajının açıklık genişliği nasıl ayarlanır?

Açıklığı kuru inşaat profili kalınlığına göre ayarlamak için ayar vidasını (5) çevirin.

Hızlı ayar güvenli midir?

Evet, hızlı ayar yükseklikte kademeli konumlandırma sağlar ve yerine kilitlenir.

Desteklenen maksimum ağırlık nedir?

Destek, hafif lazer aletleri için tasarlanmıştır; maksimum ağırlık belirtilmemiştir ancak yaygın modelleri sorunsuz taşır.

Mıknatıslarla ilgili bir risk var mı?

Evet, güçlü manyetik alanlar kalp pillerini etkileyebilir ve manyetik desteklere zarar verebilir. En az 30 cm mesafe bırakın.

CrossGrip Pro nasıl temizlenir?

Temizlik ürünleri, aşındırıcılar veya çözücüler olmadan hafif nemli bir bez kullanın. Kuru ve temiz bir yerde saklayın.

Desteği tripod ile kullanabilir miyim?

Evet, 5/8" diş (7) standart bir tripoda monte edilmesini sağlar.

Tam güvenlik talimatları nerede bulunur?

Ek uyarılar ve güvenlik talimatları için www.laserliner.com sitesini ziyaret edin.

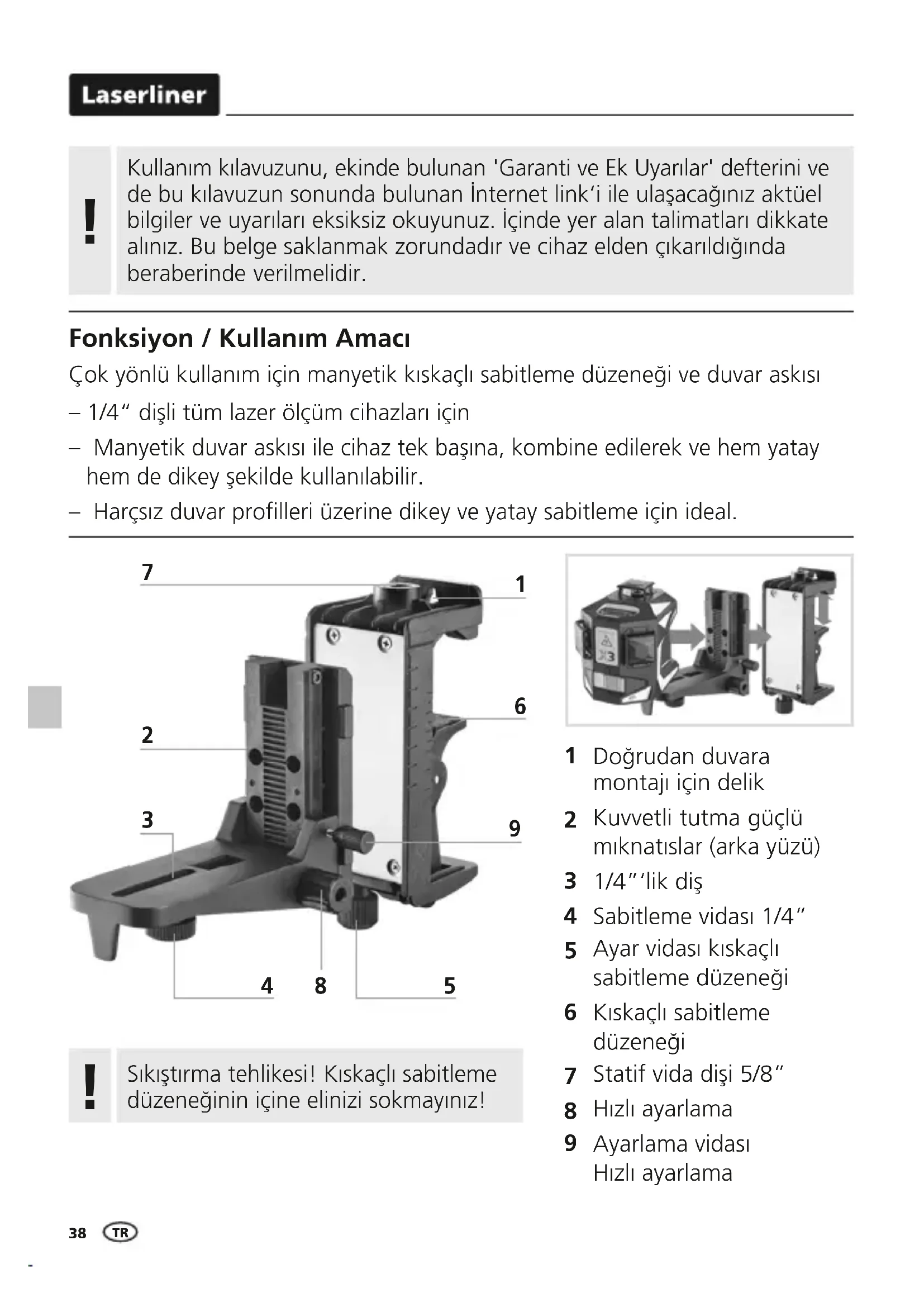

KULLANIM KILAVUZU CrossGrip Pro Laserliner

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

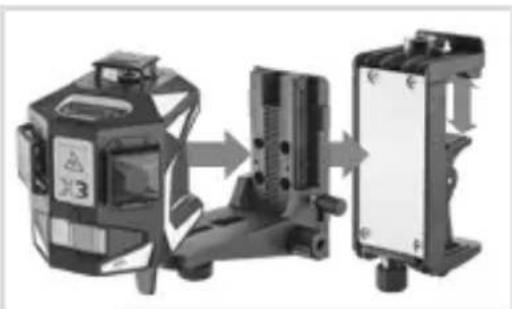

Fonksiyon / Kullanım Amacı

Çok yönlü kullanım için manyetik kıskaçlı sabitleme düzeneği ve duvar askısı

• 1/4" disli tüm lazer ölçüm cihazları için
• Manyetik duvar askısı ile cihaz tek başına, kombine edilerek ve hem yatay hem de dikey şekilde kullanılabilir.
• Harçsız duvar profilleri üzerine dikey ve yatay sabitleme için ideal.

Sıkıştırma tehlikesi! Kıskaçlı sabitleme düzeneğinin içine elinizi sokmayınız!

1 Doğrudan duvara montajı için delik
2 Kuvvetli tutma güçlü miknatislar (arka yüzü)
3 1/4"lik diş
4 Sabitleme vidası 1/4"
5 Ayar vidası kıskaçlı sabitleme düzeneği
6 Kıskaçlı sabitleme düzeneği
7 Statif vida dişi 5/8"
8 Hızlı ayarlama
9 Ayarlama vidası Hızlı ayarlama

1Duvara sabitleme

Delikler (1) doğrudan duvara sabitlenmesini sağlarlar.

2Manyetik nesnelere sabitleme

Arka tarafta bulunan kuvvetli tutma güçlü miknatislar (2) manyetik eşyalara tutturulmasını sağlarlar.

BHarçsız duvar profilleri üzerine sabitleme

Kıskaclı sabitleme düzeneği (6) ile duvar askısı harçsız duvar profilleri üzerine yatay ve dikey şekilde sabitlenebilir.

Ayar vidası (5) ile kıskaçlı sabitleme düzeneğinin açılış genişliği ayarlanabilir.

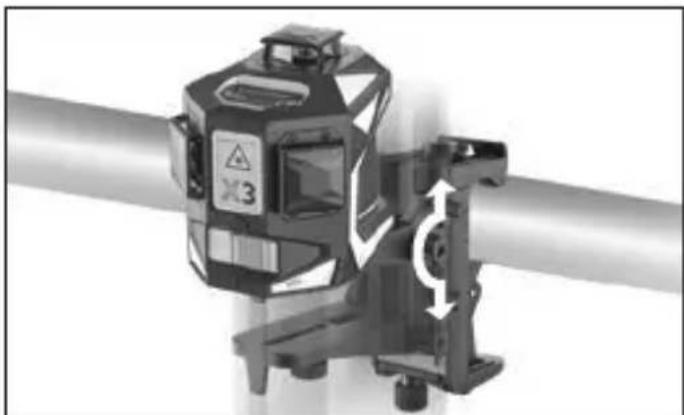

4Hızlı ayarlama

Hızlı ayarlama sayesinde cihazın tutucuda yüksekliği kademe kademe ayarlanabilmektedir.

Kuvvetli manyetik alanlardan dolayı tehlike

Kuvvetli manyetik alanlar aktif vücut destek sistemlerine (örneğin kalp pili) sahip kişilere ve elektromekanik cihazlara (örneğin manyetik kartlar, mekanik saatler, hassas mekanik sistemler, sabit diskler) zararlı etkilerde bulunabilir.

Kişilerin üzerinde kuvvetli manyetik alanların etkisi bakımından örneğin Federal Almanya'da meslek odalarının BGV B11 §14 „Elektromanyetik Alanlar“ adlı tüzüğü gibi ilgili ulusal düzenlemeler ve talimatlar dikkate alınmalıdır.

Zarar verici bir etki olmasını önlemek için miknatisların ve risk altında bulunan ilgili implantların ve cihazların arasında en az 30 cm mesafe bırakın.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik Özellikler (Teknik değişiklik yapma hakkı saklıdır. 22W02)
Ağırlığı 710 g
Ebatlar (G x Y x D) 91 x 180 x 215 mm

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Diğer emniyet uyarıları ve ek direktifler için: www.laserliner.com

CE UK CA
