Type de produit	Support mural
Marque	Laserliner
Modèle	CrossGrip Pro
Poids	710 g
Dimensions (L x H x P)	91 x 180 x 215 mm
Matériau	Métal et plastique résistant
Fixation murale	Œillet de fixation directe sur le mur
Aimants puissants	Oui, au dos pour fixation sur surfaces magnétiques
Filetage pour instrument laser	1/4"
Vis de fixation	1/4"
Vis de réglage de la fixation de serrage	Oui, pour ajuster l'ouverture
Fixation de blocage	Pour profilés de construction à sec
Réglage rapide	Positionnement par paliers en hauteur
Filetage pour trépied	5/8"
Emploi prévu	Fixation d'instruments de mesure laser à filetage 1/4" sur murs, surfaces magnétiques et profilés à sec
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, sans solvant ni produit abrasif
Sécurité	Risque de pincement ; champs magnétiques puissants, tenir à 30 cm des implants et appareils sensibles
Pièces détachées et réparabilité	Non communiqué – contacter le fabricant
Informations générales	Conforme aux normes UE, consignes sur www.laserliner.com

FOIRE AUX QUESTIONS - CrossGrip Pro Laserliner

Quels instruments laser sont compatibles avec le CrossGrip Pro ?

Tous les instruments de mesure laser dotés d'un filet de 1/4" sont compatibles.

Comment fixer le support au mur ?

Utilisez les œillets de fixation (1) pour visser directement le support sur le mur.

Puis-je utiliser le CrossGrip Pro sur des surfaces métalliques ?

Oui, les aimants puissants au dos permettent une fixation sécurisée sur toute surface magnétique.

Comment régler la largeur d'ouverture de la fixation de serrage ?

Tournez la vis de réglage (5) pour adapter l'ouverture à l'épaisseur du profilé de construction à sec.

Le réglage rapide est-il sécurisé ?

Oui, le réglage rapide permet un positionnement par paliers en hauteur et se bloque en place.

Quel est le poids maximal supporté ?

Le support est conçu pour les instruments laser légers ; le poids maximal n'est pas spécifié, mais il supporte sans problème les modèles courants.

Y a-t-il un risque avec les aimants ?

Oui, les champs magnétiques puissants peuvent affecter les stimulateurs cardiaques et endommager les supports magnétiques. Maintenez une distance d'au moins 30 cm.

Comment nettoyer le CrossGrip Pro ?

Utilisez un chiffon légèrement humide sans produits de nettoyage, récurants ou solvants. Stockez-le dans un endroit sec et propre.

Puis-je utiliser le support avec un trépied ?

Oui, le filetage 5/8" (7) permet de le monter sur un trépied standard.

Où trouver les consignes de sécurité complètes ?

Consultez le site www.laserliner.com pour les remarques supplémentaires et les consignes de sécurité.

MODE D'EMPLOI CrossGrip Pro Laserliner

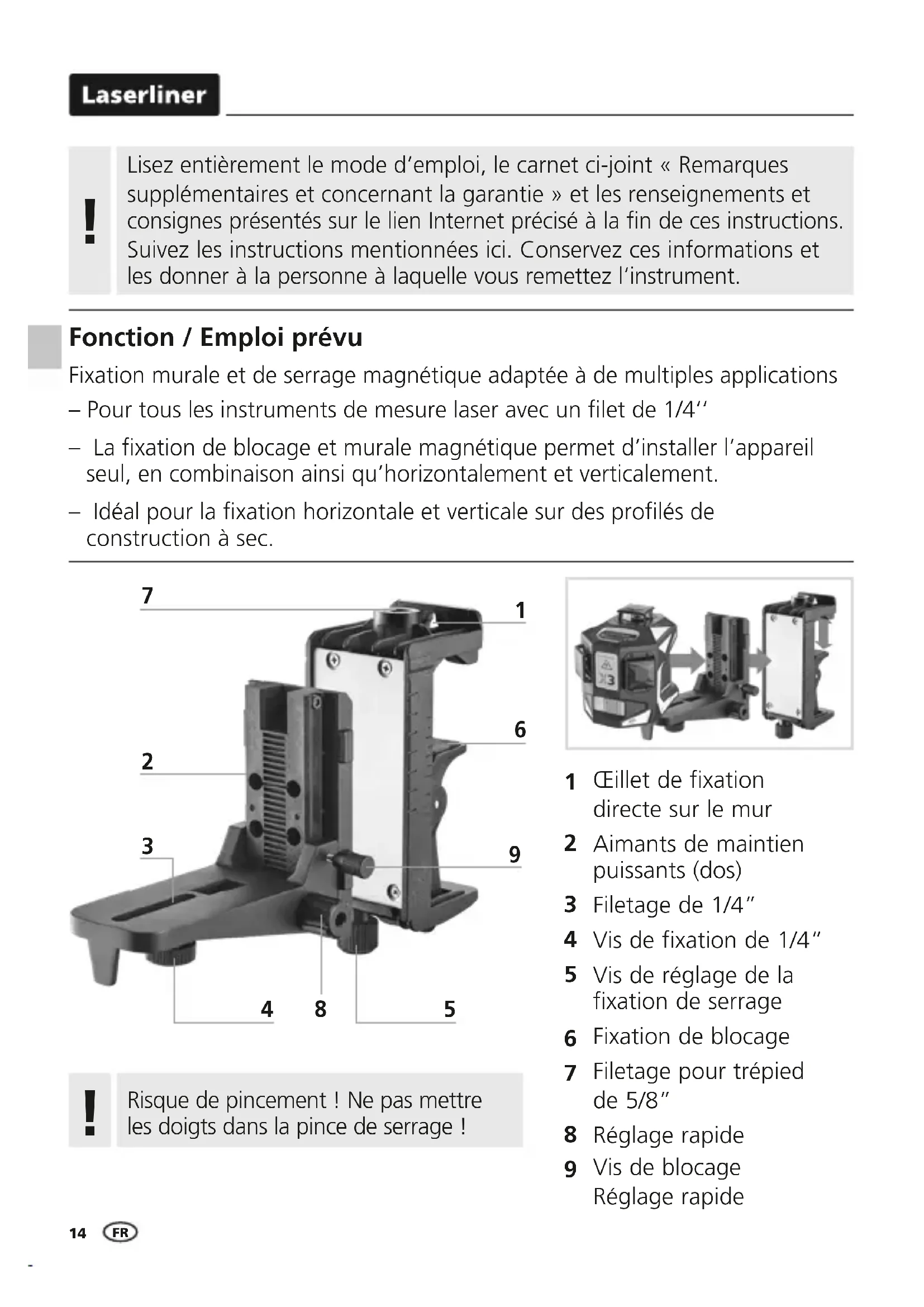

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Emploi prévu

Fixation murale et de serrage magnétique adaptée à de multiples applications

• Pour tous les instruments de mesure laser avec un filet de 1/4"

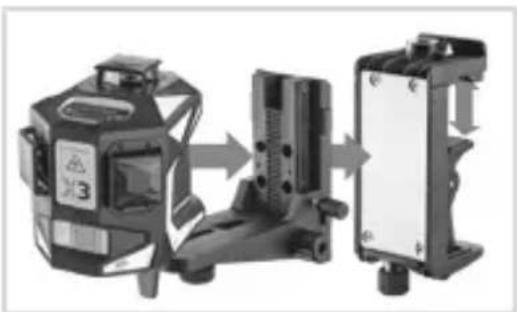

• La fixation de blocage et murale magnétique permet d'installer l'appareil seul, en combinaison ainsi qu'horizontalement et verticalement.
• Idéal pour la fixation horizontale et verticale sur des profilés de construction à sec.

Risque de pincement ! Ne pas mettre les doigts dans la pince de serrage !

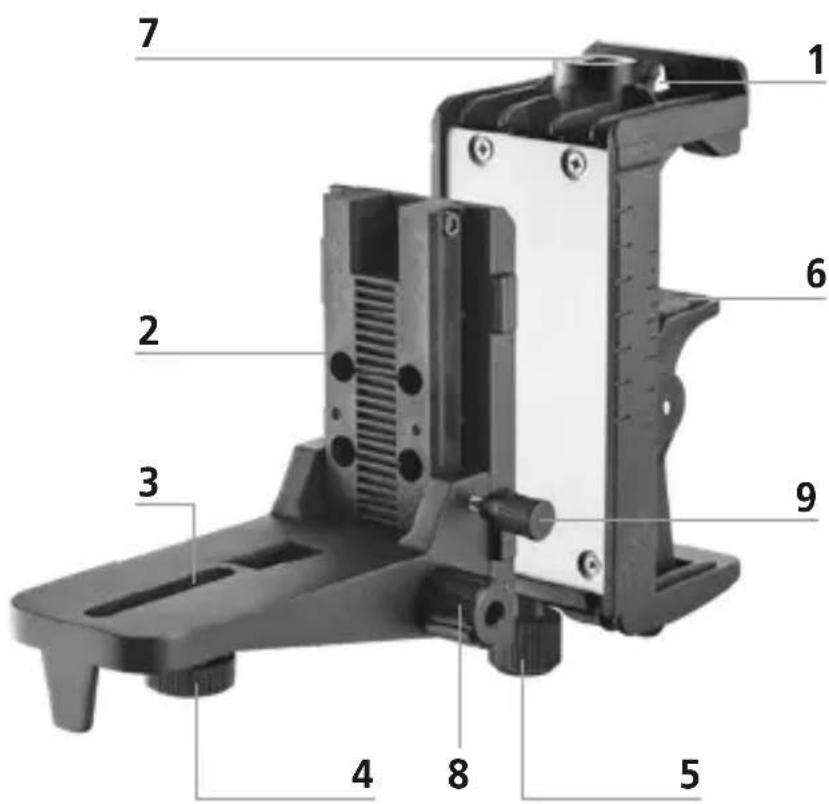

1 Æillet de fixation directe sur le mur
2 Aimants de maintien puissants (dos)
3 Filetage de 1/4"
4 Vis de fixation de 1/4"
5 Vis de réglage de la fixation de serrage
6 Fixation de blocage
7 Filetage pour trépied de 5/8"
8 Réglage rapide
9 Vis de blocage Réglage rapide

1 Fixation au mur

Les perforations (1) permettent une fixation directe sur les murs.

2 Fixation sur des objets magnétiques

Les aimants puissants (2) sur la partie arrière permettent de fixer l'instrument sur des objets magnétiques.

3 Fixation sur des profilés de construction à sec

La fixation de serrage (6) permet de fixer la fixation murale à l'horizontale et à la verticale sur des profilés de construction à sec.

La vis de réglage (5) permet de régler la largeur d'ouverture de la fixation de serrage.

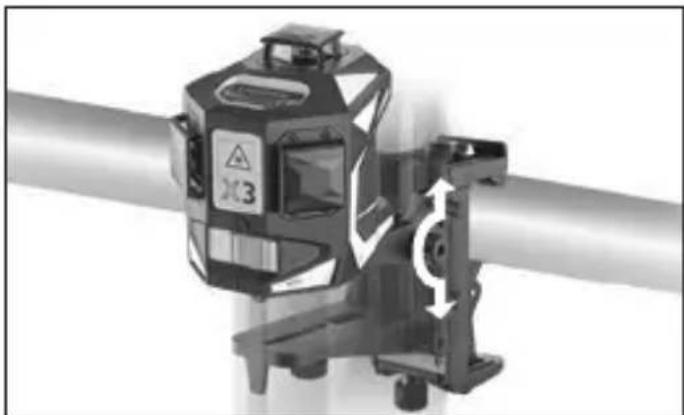

4Réglage rapide

Le réglage rapide permet de positionner l'appareil en hauteur par paliers sur le support.

Danger : puissants champs magnétiques

De puissants champs magnétiques peuvent avoir des effets néfastes sur des personnes portant des appareils médicaux (stimulateur cardiaque par ex.) et endommager des appareils électromécaniques (par ex. cartes magnétiques, horloges mécaniques, mécanique de précision, disques durs).

En ce qui concerne les effets de puissants magnétiques sur les personnes, tenir compte des directives et réglementations nationales respectives, comme, pour la république fédérale d'Allemagne, la directive de la caisse professionnelle d'assurance-maladie (BGV B11 §14) relative aux « champs magnétiques ».

Afin d'éviter toute influence gênante, veuillez toujours maintenir les aimants à une distance d'au moins 30 cm des implants et appareils respectivement en danger.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

Données techniques (Sous réserve de modifications techniques. 22W02)
Poids 710 g
Dimensions (l x h x p) 91 x 180 x 215 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com

CE UK CA

!
