| Τύπος προϊόντος | Αντλία νερού |
| Μάρκα | STIHL |
| Μοντέλο | WP 300.0 |
| Βάρος (άδεια δεξαμενή) | 26 kg |
| Χωρητικότητα δεξαμενής καυσίμου | 3,6 λίτρα |
| Τύπος καυσίμου | Αμόλυβδη βενζίνη |
| Κινητήρας | Κυλινδρισμός 212 cm³, ισχύς 4,4 kW (ISO 8893) |
| Ονομαστική ταχύτητα | 3600 σ.α.λ. |

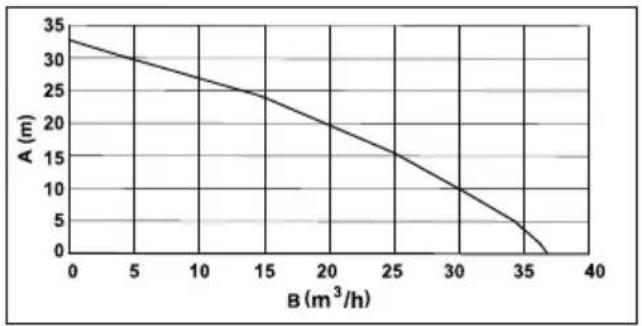

| Μέγιστη παροχή | 37 m³/h |

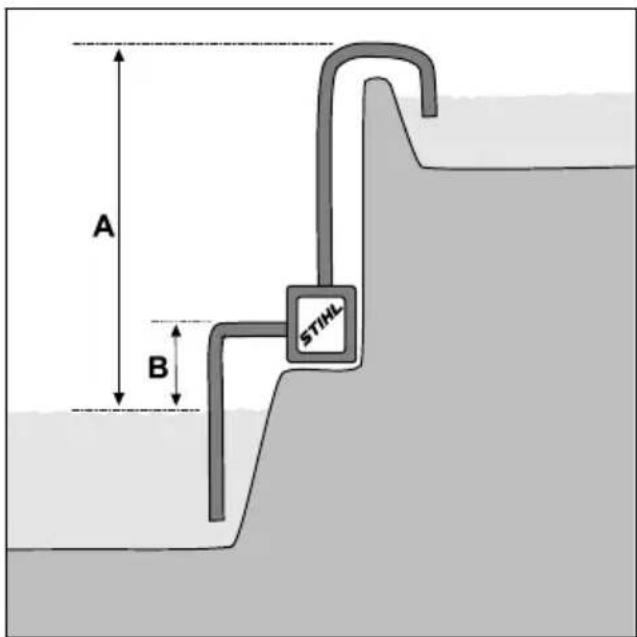

| Μέγιστο ύψος κατάθλιψης | 33 m |
| Μέγιστο ύψος αναρρόφησης | 7 m |
| Διάμετρος συνδέσεων | 51 mm (2 ίντσες) |
| Στάθμη ηχητικής πίεσης (LpA) | 86 dB(A) |
| Εγγυημένη στάθμη ηχητικής ισχύος | 101 dB(A) |
| Ασφάλεια | Διακόπτης έκτακτης ανάγκης, προστασία από ακούσια εκκίνηση, προστατευτικό κάλυμμα |
| Συντήρηση | Αδειάστε το νερό μετά τη χρήση, καθαρίστε το φίλτρο, ετήσια συντήρηση από αντιπρόσωπο της STIHL |
| Ανταλλακτικά | Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά STIHL |
Συχνές ερωτήσεις - WP 300 STIHL
Ερωτήσεις χρηστών για WP 300 STIHL
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το αντλία σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας WP 300 - STIHL και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. WP 300 της μάρκας STIHL.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WP 300 STIHL
196 - 212 οδηγίες χρήσης
Πίνακας περιεχομένων
1 Πρόλογος.... 196
2 Πληροφορίες σχετικά με αυτό το εγχειρίδιο
οδηγιών....197
3 Περιεχόμενα.... 197
4 Προφυλάξεις ασφαλείας....198
5 Προετοιμασία αντλίας νερού για χρήση...203
6 Σύνδεση σε πηγή νερού....204
7 Ανεφοδιασμός αντλίας νερού και πλήρωση λιπαντικού κινητήρα...... 205
8 Εκκίνηση και σβήσιμο του κινητήρα...... 206
9 Έλεγχος αντλίας νερού....206
10 Εργασία με την αντλία νερού......206
11 Μετά την εργασία.... 207
12 Μεταφορά....207
13 Φύλαξη....207
14 Καθάρισμα.... 207
15 Συντήρηση...... 208
16 Επισκευή.....208
17 Αντιμετώπιση βλαβών...... 208
18 Τεχνικά χαρακτηριστικά......210
19 Ανταλλακτικά και παρελκόμενα...... 211
20 Απόρριψη......211
21 Δήλωση συμμόρφωσης ΕΕ......211
22 Πιστοποιητικό συμβατότητας UKCA......212

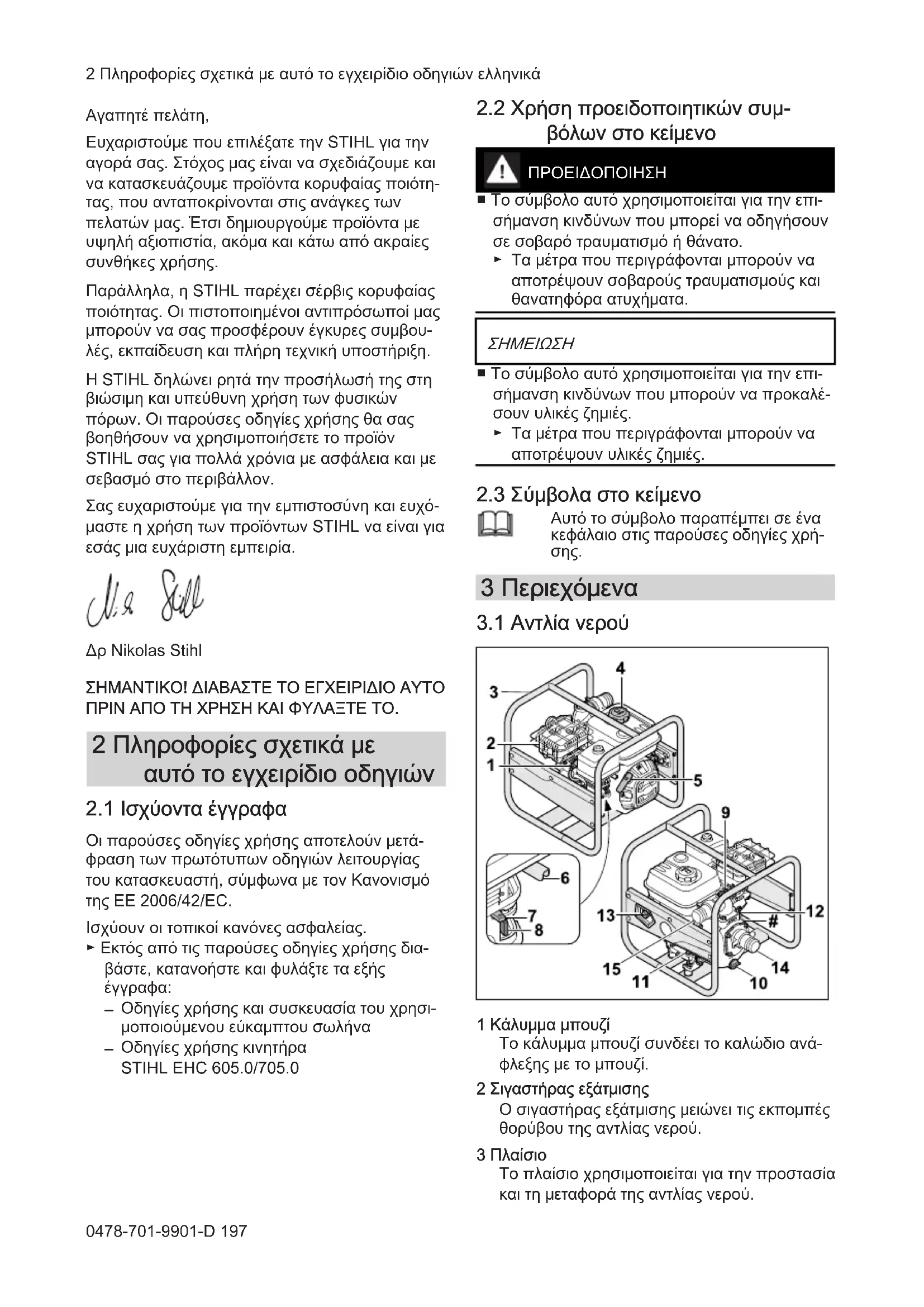

1 Πρόλογος
2 Πληροφορίες σχετικά με αυτό το εγχειρίδιο οδηγιών ελληνικά
Αγαπητέ πελάτη,
Ευχαριστούμε που επιλέξατε την STIHL για την αγορά σας. Στόχος μας είναι να σχεδιάζουμε και να κατασκευάζουμε προϊόντα κορυφαίας ποιότητας, που ανταποκρίνονται στις ανάγκες των πελατών μας. Έτσι δημιουργούμε προϊόντα με υψηλή αξιοπιστία, ακόμα και κάτω από ακραίες συνθήκες χρήσης.
Παράλληλα, η STIHL παρέχει σέρβις κορυφαίας ποιότητας. Οι πιστοποιημένοι αντιπρόσωποί μας μπορούν να σας προσφέρουν έγκυρες συμβου- λές, εκπαίδευση και πλήρη τεχνική υποστήριξη.
Η STIHL δηλώνει ρητά την προσήλωσή της στη βιώσιμη και υπεύθυνη χρήση των φυσικών πόρων. Οι παρούσες οδηγίες χρήσης θα σας βοηθήσουν να χρησιμοποιήσετε το προϊόν STIHL σας για πολλά χρόνια με ασφάλεια και με σεβασμό στο περιβάλλον.
Σας ευχαριστούμε για την εμπιστοσύνη και ευχόμαστε η χρήση των προϊόντων STIHL να είναι για εσάς μια ευχάριστη εμπειρία.
N.a. 8610
Δρ Nikolas Stihl
ΣΗΜΑΝΤΙΚΟ! ΔΙΑΒΑΣΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΑΥΤΟ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΚΑΙ ΦΥΛΑΞΕΤΕ ΤΟ.
2 Πληροφορίες σχετικά με αυτό το εγχειρίδιο οδηγιών
2.1 Ισχύοντα έγγραφα
Οι παρούσες οδηγίες χρήσης αποτελούν μετάφραση των πρωτότυπων οδηγιών λειτουργίας του κατασκευαστή, σύμφωνα με τον Κανονισμό της ΕΕ 2006/42/ΕC.
Ισχύουν οι τοπικοί κανόνες ασφαλείας.
▶ Εκτός από τις παρούσες οδηγίες χρήσης διαβάστε, κατανοήστε και φυλάξτε τα εξής έγγραφα:
- Οδηγίες χρήσης και συσκευασία του χρησι-
μοποιούμενου εύκαμπτου σωλήνα
- Οδηγίες χρήσης κινητήρα
STIHL EHC 605.0/705.0
2.2 Χρήση προειδοποιητικών συμ- βόλων στο κείμενο
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Το σύμβολο αυτό χρησιμοποιείται για την επισήμανση κινδύνων που μπορεί να οδηγήσουν σε σοβαρό τραυματισμό ή θάνατο.
▶ Τα méτρα που περιγράφονται μπορούν να αποτρέψουν σοβαρούς τραυματισμούς και θανατηφόρα ατυχήματα.
ΣΗΜΕΙΩΣΗ
■ Το σύμβολο αυτό χρησιμοποιείται για την επισήμανση κινδύνων που μπορούν να προκαλέσουν υλικές ζημιές.
▶ Τα μέτρα που περιγράφονται μπορούν να αποτρέψουν υλικές ζημιές.
2.3 Σύμβολα στο κείμενο
Αυτό το σύμβολο παραπέμπει σε ένα κεφάλαιο στις παρούσες οδηγίες χρήσης.
3 Περιεχόμενα

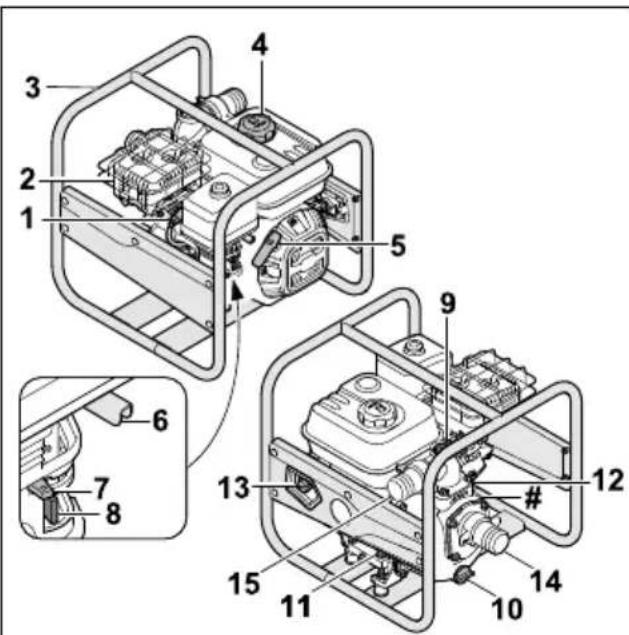

3.1 Αντλία νερού
Το κάλυμμα μπουζί συνδέει το καλώδιο ανά- φλεξης με το μπουζί.
2 Σιγαστήρας εξάτμισης
Ο σιγαστήρας εξάτμισης μειώνει τις εκπομπές θορύβου της αντλίας νερού.
3 Πλαίσιο
Το πλαίσιο χρησιμοποιείται για την προστασία και τη μεταφορά της αντλίας νερού.
ελληνικά 4 Προφυλάξεις ασφαλείας

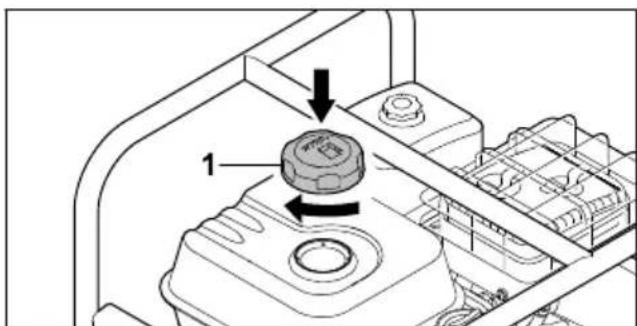

4 Τάπα ρεζερβουάρ καυσίμου
Το καπάκι του ρεζερβουάρ καυσίμου κλείνει το ρεζερβουάρ καυσίμου.

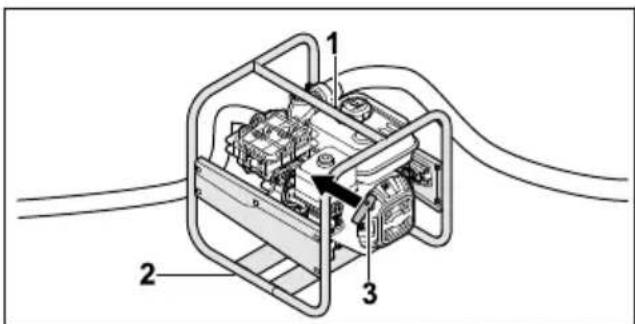

5 Λαβή εκκίνησης
Η λαβή εκκίνησης προορίζεται για την εκκίνηση του κινητήρα.

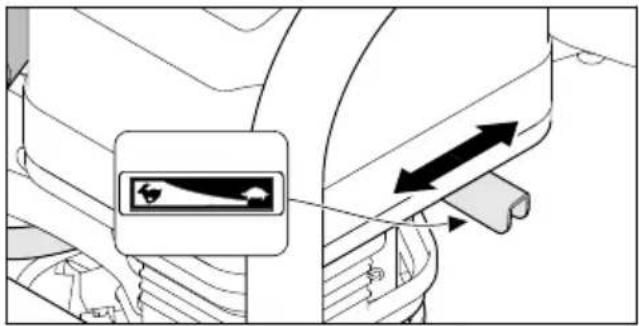

6 Μοχλός γκαζιού
Ο μοχλός γκαζιού προορίζεται για την επιτά- χυνση του κινητήρα.
7 Μοχλός κλαπτέτου εκκίνησης
Ο μοχλός κλαπέτου εκκίνησης προορίζεται για την εκκίνηση του κινητήρα.
8 Báva kausímou
Η βάνα καυσίμου διακόπτει την παροχή καυσίμου.
9 Βίδα ασφάλισης
Η βίδα ασφάλισης κλείνει το άνοιγμα για την πλήρωση νερού.
10 Bíδα ασφάλισης
Η βίδα ασφάλισης κλείνει το άνοιγμα για την εκκένωση του νερού.
11 Τάπα λιπαντικού κινητήρα μπροστά
Η τάπα λιπαντικού κινητήρα κλείνει το άνοιγμα για την πλήρωση του λιπαντικού κινητήρα.
12 Τάπα λιπαντικού κινητήρα πίσω
Η τάπα λιπαντικού κινητήρα κλείνει το άνοιγμα για τον έλεγχο της στάθμης λαδιού.

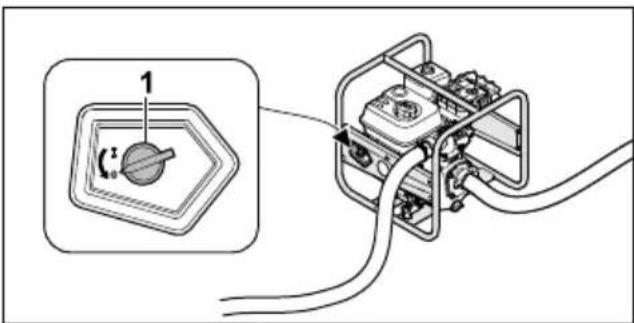

13 Κεντρικός διακόπτης
Ο κεντρικός διακόπτης προορίζεται για τη θέση του κινητήρα εντός κι εκτός λειτουργίας.

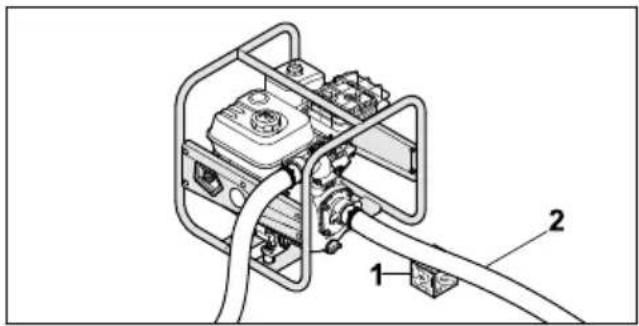

14 Άνοιγμα αναρρόφησης
Το άνοιγμα αναρρόφησης χρησιμοποιείται για τη σύνδεση του εύκαμπτου σωλήνα αναρρόφησης.
15 Άνοιγμα εξόδου
Το άνοιγμα εξόδου χρησιμοποιείται για τη σύνδεση του εύκαμπτου σωλήνα πίεσης.
# Πινακίδα ισχύος με αριθμό εργαλείου

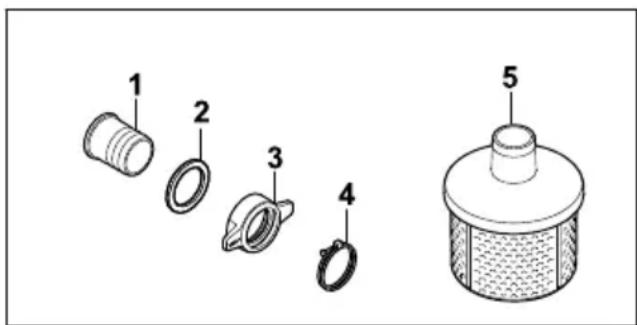

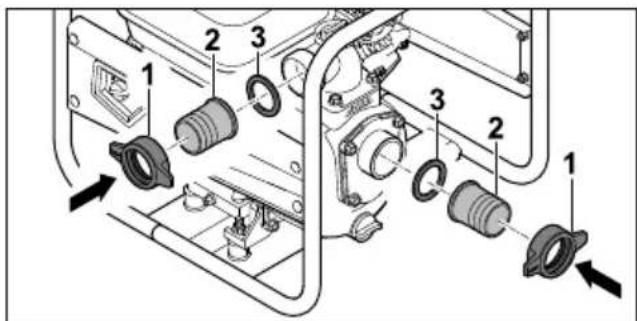

3.2 Εξαρτήματα για τη σύνδεση των εύκαμπτων σωλήνων
Το στόμιο χρησιμοποιείται για τη σύνδεση ενός εύκαμπτου σωλήνα.
2 Στεγανοποιητικό στοιχείο
Το στεγανοποιητικό στοιχείο σφραγίζει το στόμιο.
3 Παξιμάδι
Το παξιμάδι στερεώνει το στόμιο στην αντλία νερού.
4 Σφιγκτήρας
Ο σφιγκτήρας στερεώνει τον εύκαμπτο σωλήνα στο στόμιο.
5 Καλάθι αναρρόφησης
Το καλάθι αναρρόφησης φιλτράρει το νερό που αναρροφάται.
3.3 Σύμβολα
Τα σύμβολα μπορεί να είναι τοποθετημένα στην αντλία νερού, στον κινητήρα ή στο στόμιο πλήρωσης λαδιού κι έχουν την εξής σημασία:
Η βάνα καυσίμου ανοίγει ή κλεί- νει με μετακίνηση του ρυθμιστή.
Κατά την θέση του κρύου κινητήρα εσωτερικής καύσης σε λειτουργία θα πρέπει να ενεργοποιηθεί το κλαπέτο εκκίνησης.
Προσέξτε την ποσότητα πλή- ρωσης για το λιπαντικό κινη- τήρα.
Διαβάστε, κατανοήστε και φυλάξτε τις οδηγίες χρήσης.
Πριν από την εκκίνηση, ο κινητήρας πρέπει να είναι ανεφοδιασμένος με λιπαντικό κινητήρα.
Αυτό το σύμβολο υποδεικνύει τον μοχλό για τη ρύθμιση γκαζιού.
4 Προφυλάξεις ασφαλείας
4.1 Προειδοποιητικά σύμβολα
Τα προειδοποιητικά σύμβολα στην αντλία νερού έχουν την εξής σημασία:
Προσέξτε όλες τις υποδείξεις ασφαλείας και τα μέτρα που πρέπει να ληφθούν.
4 Προφυλάξεις ασφαλείας ελληνικά
Διαβάστε, κατανοήστε και φυλάξτε τις οδηγίες χρήσης.
Φοράτε μέσα προστασίας ακοής.
Μην εισπνέετε καυσαέρια.
Μην αγγίζετε τις θερμές επιφάνειες.
Μην ανεφοδιάζετε με καύσιμο όταν ο κινητήρας λειτουργεί ή είναι ζεστός.
Κρατήστε απόσταση από αντικείμενα και κρατήστε μακριά τα άλλα άτομα.
4.2 Προβλεπόμενη χρήση
Η αντλία νερού STIHL WP 300.0 προορίζεται για την άντληση γλυκού νερού σε μέγιστο ύψος 33 m και από μέγιστο βάθος 7 m. Η αντλία νερού μπορεί να χρησιμοποιηθεί μόνο ως μεμονωμένη μονάδα.
Η αντλία νερού STIHL WP 300.0 δεν προορίζεται για τις ακόλουθες εφαρμογές:
- Άντληση βενζίνης, λαδιού, αραιωτικών, διαλυτών και παρόμοιων υλικών
- Άντληση οξέων, αλκαλίων, βάσεων και παρόμοιων υλικών
- Άντληση υγρών τροφίμων
– Άντληση θαλασσινού νερού
– Άντληση νερού με θερμοκρασία άνω των 40 °C.
ΣΗΜΕΙΩΣΗ
■ Οι τοπικοί κανονισμοί και οδηγίες καθορίζουν τη λήψη επιφανειακών υδάτων.
▶ Τηρείτε και συμμορφώνεστε με τους τοπικούς κανονισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Εάν η αντλία νερού δεν χρησιμοποιηθεί με τον προβλεπόμενο τρόπο, ενδέχεται να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές.
Χρησιμοποιήστε την αντλία νερού με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρήσης.
4.3 Απαιτήσεις από τον χρήστη
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Οι χρήστες που δεν έχουν ενημερωθεί για τη χρήση δεν μπορούν να αντιληφθούν ή να εκτιμήσουν τους κινδύνους που απορρέουν από την αντλία νερού. Ο χρήστης και άλλα άτομα μπορεί να τραυματιστούν σοβαρά ή θανάσιμα.
▶ Διαβάστε, κατανοήστε και φυλάξτε τις οδηγίες χρήσης.
▶ Εάν η αντλία νερού παραδοθεί σε άλλο άτομο: Παραδώστε μαζί και τις οδηγίες χρήσης.
▶ Βεβαιωθείτε ότι ο χρήστης πληροί τις εξής προϋποθέσεις:
- Ο χρήστης είναι ξεκούραστος.
- Ο χρήστης έχει τις σωματικές, πνευματικές και αισθητηριακές ικανότητες να χρησιμοποιήσει την αντλία νερού και να εργαστεί με αυτή. Εάν ο χρήστης έχει περιορισμένες σωματικές, πνευματικές ή αισθητηριακές ικανότητες, τότε επιτρέπεται να εργαστεί μόνο υπό την επίβλεψη ενός αρμόδιου ατόμου.
- Ο χρήστης μπορεί να αντιληφθεί και να αξιολογήσει τους κινδύνους που απορρέουν από την αντλία νερού.
- Ο χρήστης είναι ενήλικας ή ο χρήστης εκπαιδεύεται επαγγελματικά υπό επίβλεψη, σύμφωνα με τους εθνικούς κανονισμούς.
- Ο χρήστης έχει λάβει ενημέρωση από έναν εμπορικό αντιπρόσωπο της STIHL ή άλλο εξειδικευμένο άτομο, προτού εργαστεί για πρώτη φορά με την αντλία νερού.
- Ο χρήστης δεν βρίσκεται υπό την επή- ρεια οινοπνεύματος, φαρμάκων ή ναρ- κωτικών ουσιών.
▶ Εάν υπάρχουν ασάφειες: Επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.
■ Το σύστημα ανάφλεξης της αντλίας νερού παράγει ένα ηλεκτρομαγνητικό πεδίο. Το ηλεκτρομαγνητικό πεδίο μπορεί να επηρεάσει τους βηματοδότες. Ο χρήστης μπορεί να τραυματιστεί σοβαρά ή θανάσιμα.
▶ Εάν ο χρήστης φέρει βηματοδότη: Βεβαιωθείτε ότι δεν επηρεάζεται ο βηματοδότης.
4.4 Ενδυμασία και εξοπλισμός
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Κατά τη διάρκεια της εργασίας, τα μακριά μαλλιά ενδέχεται να μπλεχτούν στην αντλία νερού. Ο χρήστης μπορεί να τραυματιστεί σοβαρά.
▶ Δέστε τα μακριά μαλλιά και στερεώστε τα έτσι, ώστε να βρίσκονται επάνω από τους ώμους.
■ Κατά τη διάρκεια της εργασίας, ο χρήστης μπορεί να έρθει σε επαφή με ακάθαρτο νερό ή να εκτοξευθεί νερό από την αντλία νερού ή τους εύκαμπτους σωλήνες. Ο χρήστης μπορεί να τραυματιστεί.
▶ Φοράτε προστατευτικά γυαλιά που εφαρμόζουν καλά. Στο εμπόριο διατίθενται κατάλληλα προστατευτικά γυαλιά που συμμορφώνονται με το πρότυπο EN 166 ή τους εθνικούς κανονισμούς και φέρουν την αντίστοιχη σήμανση.
■ Κατά την εργασία παράγεται θόρυβος. Ο θόρυβος μπορεί να βλάψει την ακοή.
▶ Φοράτε μέσα προστασίας ακοής.
■ Τα ακατάλληλα ρούχα μπορεί να παγιδευτούν στην αντλία νερού. Οι χρήστες χωρίς κατάλληλο ρουχισμό μπορεί να τραυματιστούν σοβαρά.
▶ Φοράτε στενά ρούχα.
▶ Βγάλτε τα μαντήλια και τα κοσμήματα.
■ Εάν ο χρήστης φορά ακατάλληλα υποδήματα, μπορεί να γλιστρήσει. Ο χρήστης μπορεί να τραυματιστεί.
▶ Φοράτε κλειστά, σταθερά υποδήματα με αντιολισθητικές σόλες.
4.5 Περιοχή εργασίας και περιβάλ- λον
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Τα άτομα που δεν συμμετέχουν στις εργασίες, τα παιδιά και τα ζώα δεν μπορούν να αντιληφθούν και να εκτιμήσουν τους κινδύνους που απορρέουν από την αντλία νερού. Τα άτομα που δεν συμμετέχουν στις εργασίες, τα παιδιά και τα ζώα μπορεί να τραυματιστούν σοβαρά και να προκληθούν υλικές ζημιές.
▶ Κρατήστε μακριά από την επικίνδυνη περιοχή τα άτομα που δεν συμμετέχουν στις εργασίες, τα παιδιά και τα ζώα.
▶ Μην αφήνετε χωρίς επιτήρηση την αντλία νερού.
▶ Βεβαιωθείτε, ότι τα παιδιά δεν μπορούν να παίξουν με την αντλία νερού.
- Όταν ο κινητήρας είναι σε λειτουργία, από τον σιγαστήρα εξάτμισης εξέρχονται θερμά καυσαέρια. Τα θερμά καυσαέρια μπορούν να προκαλέσουν ανάφλεξη εύφλεκτων υλικών και να προκαλέσουν πυρκαγιές.
▶ Διατηρείτε το ρεύμα καυσαερίων μακριά από εύφλεκτα υλικά.
4.6 Ασφαλής κατάσταση
Η αντλία νερού βρίσκεται σε ασφαλή κατάσταση όταν πληρούνται οι εξής προϋποθέσεις:
– Η αντλία νερού δεν έχει ζημιές.
– Δεν εξέρχεται καύσιμο από την αντλία νερού.
– Η τάπα του ρεζερβουάρ καυσίμου είναι κλειστή.
– Η αντλία νερού είναι καθαρή.
- Τα χειριστήρια λειτουργούν και δεν έχουν τροποποιηθεί.
- Έχουν τοποθετηθεί εύκαμπτοι σωλήνες που είναι κατάλληλοι για χρήση σε αντλίες νερού.
- Οι εύκαμπτοι σωλήνες είναι σωστά τοποθετημένοι.
- Έχει τοποθετηθεί γνήσιος πρόσθετος εξοπλισμός STIHL για αυτήν την αντλία νερού.
- Ο πρόσθετος εξοπλισμός είναι σωστά τοποθετημένος.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Τα εξαρτήματα δεν μπορούν να λειτουργήσουν πλέον σωστά όταν δεν βρίσκονται σε ασφαλή κατάσταση, ενώ ενδέχεται να τεθούν εκτός λειτουργίας και οι διατάξεις ασφαλείας και να εξέλθει καύσιμο. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί.
▶ Εργάζεστε μόνο με την αντλία νερού όταν αυτή δεν έχει υποστεί ζημιά.
Εάν διαρρεύσει καύσιμο από την αντλία νερού: Μην εργάζεστε με την αντλία νερού και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.
▶ Κλείστε την τάπα του ρεζερβουάρ καυσίμου.
▶ Εάν η αντλία νερού είναι λερωμένη: Καθαρίστε την αντλία νερού.
▶ Μην τροποποιείτε την αντλία νερού.
▶ Εάν τα χειριστήρια δεν λειτουργούν: Μην εργάζεστε με την αντλία νερού.
▶ Τοποθετήστε μόνο εύκαμπτους σωλήνες που είναι κατάλληλοι για χρήση σε αντλίες νερού.
▶ Τοποθετείτε γνήσιο πρόσθετο εξοπλισμό STIHL για αυτήν την αντλία νερού.
▶ Τοποθετείτε τους εύκαμπτους σωλήνες και τον πρόσθετο εξοπλισμό με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρήσης ή στις οδηγίες χρήσης του πρόσθετου εξοπλισμού.
4 Προφυλάξεις ασφαλείας ελληνικά
▶ Mην τοποθετείτε αντικείμενα στα ανοίγματα της αντλίας νερού.
- Αντικαταστήστε τις φθαρμένες ή ελαττωματικές πινακίδες υποδείξεων.
▶ Εάν υπάρχουν ασάφειες: Επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.
4.7 Καύσιμο και ανεφοδιασμός
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Το καύσιμο που χρησιμοποιείται για αυτήν την αντλία νερού είναι η βενζίνη. Η βενζίνη είναι εξαιρετικά εύφλεκτη. Σε περίπτωση που η βενζίνη έρθει σε επαφή με ανοικτή φλόγα ή θερμά αντικείμενα, μπορεί να προκαλέσει πυρκαγιές ή εκρήξεις. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές.
▶ Προστατέψτε τη βενζίνη από τη θερμότητα και τη φωτιά.
▶ Mην χύνετε τη βενζίνη.
▶ Σε περίπτωση που χυθεί βενζίνη: Σκουπίστε τη βενζίνη με ένα πανί και επιχειρήστε να θέσετε τον κινητήρα σε λειτουργία αφού στεγνώσουν όλα τα μέρη της αντλίας νερού και η περιοχή γύρω από την αντλία νερού.
▶ Mην καπνίζετε.
▶ Μην ανεφοδιάζετε καύσιμο κοντά σε φωτιά.
▶ Πριν από τον ανεφοδιασμό καυσίμου σβήστε τον κινητήρα και αφήστε τον να κρυώσει.
▶ Σε περίπτωση που το ρεζερβουάρ πρέπει να εκκενωθεί: εκκενώστε το σε ανοικτό χώρο.
▶ Εκκινείτε τον κινητήρα σε απόσταση τουλάχιστον 3 m από τον χώρο του ανεφοδιασμού.
▶ Ποτέ μην αποθηκεύετε την αντλία νερού μέσα σε κλειστούς χώρους όταν υπάρχει βενζίνη στο ρεζερβουάρ.
■ Η εισπνοή αναθυμιάσεων βενζίνης μπορεί να προκαλέσει δηλητηρίαση.
▶ Mην εισπνέετε αναθυμιάσεις βενζίνης.
▶ Πραγματοποιείτε τον ανεφοδιασμό σε καλά αεριζόμενο χώρο.
■ Κατά τη διάρκεια εργασίας, η αντλία νερού θερμαίνεται. Η βενζίνη διαστέλλεται και στο ρεζερβουάρ καυσίμου μπορεί να προκύψει υπερπίεση. Όταν ανοιχτεί η τάπα του ρεζερβουάρ καυσίμου, μπορεί να εκτοξευτεί βενζίνη. Μπορεί να προκληθεί ανάφλεξη της βενζίνης που έχει διαρρεύσει. Ο χρήστης μπορεί να τραυματιστεί σοβαρά.
▶ Αφήστε πρώτα την αντλία νερού να κρυώσει και μετά ανοίξτε την τάπτα του ρεζερβουάρ καυσίμου.
■ Τα ρούχα που έρχονται σε επαφή με βενζίνη γίνονται πιο εύφλεκτα. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές.
▶ Σε περίπτωση που τα ρούχα έρθουν σε επαφή με βενζίνη: Αλλάξτε ρούχα.
■ Η βενζίνη μπορεί να θέσει σε κίνδυνο το περιβάλλον.
▶ Μην χύνετε το καύσιμο.
▶ Απορρίψτε τη βενζίνη όπως προβλέπεται και με φιλικό προς το περιβάλλον τρόπο.
■ Σε περίπτωση που η βενζίνη έρθει σε επαφή με το δέρμα ή τα μάτια, μπορεί να προκληθούν ερεθισμοί.
▶ Αποφύγετε την επαφή με τη βενζίνη.
▶ Εάν τα υγρά έχουν έρθει σε επαφή με το δέρμα: Ξεπλύνετε τα σημεία του δέρματος με άφθονο νερό και σαπούνι.
Εάν τα υγρά έχουν έρθει σε επαφή με τα μάτια: Ξεπλύνετε τα μάτια με άφθονο νερό για τουλάχιστον 15 λεπτά και μεταβείτε σε έναν γιατρό.
■ Η διάταξη ανάφλεξης της αντλία νερού δημιουργεί σπινθήρες. Οι σπινθήρες μπορεί να διαφύγουν και να προκαλέσουν πυρκαγιές και εκρήξεις σε περιβάλλον όπου υπάρχει κίνδυνος ανάφλεξης ή έκρηξης. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές.
Χρησιμοποιήστε τα μπουζί που περιγράφονται σε αυτές τις οδηγίες χρήσης.
▶ Βιδώστε και σφίξτε καλά το μπουζί.
▶ Πιέστε καλά το κάλυμμα μπουζί.
■ Αν η αντλία νερού ανεφοδιαστεί με βενζίνη που δεν είναι κατάλληλη για τον κινητήρα, η αντλία νερού μπορεί να υποστεί ζημιά.
Χρησιμοποιείτε πάντοτε φρέσκο, αμόλυβδο επώνυμο καύσιμο.
▶ Τηρείτε τις υποδείξεις στις οδηγίες χρήσης του κινητήρα.
4.8 Εργασία
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Αν ο χρήστης δεν εκκινήσει σωστά τον κινητήρα, μπορεί να χάσει τον έλεγχο της αντλίας νερού. Ο χρήστης μπορεί να τραυματιστεί σοβαρά.
Εκκινήστε τον κινητήρα με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρήσης.
Εάν η αντλία νερού τεθεί σε λειτουργία χωρίς τοποθετημένους εύκαμπτους σωλήνες, ο χρήστης μπορεί να βάλει τα χέρια του στο άνοιγμα εισαγωγής και στο άνοιγμα εξαγωγής. Ο χρήστης μπορεί να τραυματιστεί σοβαρά.
ελληνικά 4 Προφυλάξεις ασφαλείας
▶ Λειτουργήστε την αντλία νερού μόνο με συνδεδεμένους τους εύκαμπτους σωλήνες.
▶ Mην βάζετε τα χέρια σας στο άνοιγμα εισαγωγής ή στο άνοιγμα εξαγωγής.
- Όταν ο κινητήρας είναι σε λειτουργία, παράγονται καυσαέρια. Η εισπνοή καυσαερίων μπορεί να προκαλέσει δηλητηρίαση.
▶ Μην εισπνέετε καυσαέρια.
▶ Εργάζεστε με την αντλία νερού σε καλά αεριζόμενο χώρο.
▶ Μην εργάζεστε σε πηγάδι με την αντλία νερού.
- Αν παρουσιάσετε αδιαθεσία, πονοκέφαλο, προβλήματα όρασης, προβλήματα ακοής ή ναυτία: Τερματίστε την εργασία και απευθυνθείτε σε γιατρό.
- Όταν ο χρήστης φορά προστασία ακοής και ο κινητήρας είναι σε λειτουργία, ο χρήστης ενδέχεται να αντιλαμβάνεται και να αξιολογεί τους θορύβους σε περιορισμένο βαθμό.
▶ Εργάζεστε ήρεμα και προσεκτικά.
Εάν η αντλία νερού παρουσιάζει ασυνήθιστη συμπεριφορά κατά τη διάρκεια εργασίας, ενδέχεται να βρίσκεται σε μη ασφαλή κατάσταση. Μπορεί να προκληθούν σοβαροί τραυματισμοί και υλικές ζημιές.
▶ Τερματίστε την εργασία και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.
■ Σε θερμοκρασίες κάτω των 0 °C το νερό μπο- ρεί να παγώσει στο έδαφος και στα εξαρτή- ματα της αντλίας νερού. Ο χρήστης μπορεί να γλιστρήσει, να πέσει και να τραυματιστεί σοβαρά. Μπορεί να προκληθούν υλικές ζημιές.
▶ Μην χρησιμοποιείτε την αντλία νερού σε θερμοκρασίες κάτω των 0 °C.
Εάν τραβηχτεί ο εύκαμπτος σωλήνας αναρρόφησης ή ο εύκαμπτος σωλήνας πίεσης, η αντλία νερού μπορεί να μετακινηθεί και να πέσει. Μπορεί να προκληθούν υλικές ζημιές.
▶ Μην τραβάτε τον εύκαμπτο σωλήνα αναρρόφησης ή τον εύκαμπτο σωλήνα πίεσης.
Εάν η αντλία νερού τοποθετηθεί σε επικλινή, ανώμαλη ή ασταθή επιφάνεια, ενδέχεται να μετακινηθεί και να πέσει. Μπορεί να προκληθούν υλικές ζημιές.
▶ Τοποθετήστε την αντλία νερού σε οριζόντια, επίπεδη και σταθερή επιφάνεια.
▶ Ασφαλίστε την αντλία νερού ώστε να μην μπορεί να μετακινηθεί.
■ Τα αντλούμενα εύφλεκτα και εκρηκτικά υγρά μπορούν να προκαλέσουν πυρκαγιές και εκρήξεις. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές.
▶ Mην αντλείτε εύφλεκτα ή εκρηκτικά υγρά.
■ Τα αντλούμενα ερεθιστικά, διαβρωτικά και τοξικά υγρά μπορεί να θέσουν σε κίνδυνο την υγεία και να προκαλέσουν βλάβες στα εξαρτήματα της αντλίας νερού. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές.
▶ Μην αντλείτε ερεθιστικά, διαβρωτικά ή τοξικά υγρά.
■ Η αντλία νερού δεν είναι αποστειρωμένη και δεν είναι ασφαλής για τα τρόφιμα. Εάν απορροφηθούν υγρά τρόφιμα, αυτά θα μολυνθούν.
▶ Mην αναρροφάτε ή μην αντλείτε υγρά τρόφιμα.
Εάν η αντλία νερού δεν είναι πληρωμένη με νερό πριν από την εκκίνηση του κινητήρα μπορεί να υποστεί ζημιά.
▶ Γεμίστε την αντλία νερού με νερό πριν θέσετε τον κινητήρα σε λειτουργία.
Εάν το καλάθι αναρρόφησης δεν είναι τοποθετημένο, μπορεί να αναρροφηθούν αντικείμενα στην αντλία νερού. Η αντλία νερού μπορεί να βουλώσει ή να καταστραφεί.
▶ Τοποθετήστε το καλάθι αναρρόφησης.
Ο κινητήρας της αντλίας νερού δεν είναι αδιάβροχος. Εάν η αντλία νερού τοποθετηθεί μέσα σε νερό, μπορεί να προκληθεί βλάβη στον κινητήρα.
▶ Λειτουργήστε την αντλία νερού σε στεγνή επιφάνεια.
■ Οι λάθος τοποθετημένοι εύκαμπτοι σωλήνες μπορεί να υποστούν ζημιές ενώ μπορούν να σκοντάψουν άτομα σε αυτούς. Μπορεί να τραυματιστούν άτομα και να προκληθούν ζημιές στους εύκαμπτους σωλήνες.
▶ Τοποθετήστε τους εύκαμπτους σωλήνες και τοποθετήστε σημάνσεις για μην μπορούν να σκοντάψουν άτομα σε αυτούς.
▶ Τοποθετήστε τους εύκαμπτους σωλήνες με τέτοιον τρόπο ώστε να μην μπορούν να τεντωθούν ή να τυλιχτούν.
▶ Τοποθετήστε τους εύκαμπτους σωλήνες με τέτοιον τρόπο ώστε να μην μπορούν να υποστούν ζημιά, να τσακίσουν, να πατηθούν ή να τριφτούν κάπου.
▶ Προστατέψτε τους εύκαμπτους σωλήνες από τη θερμότητα, τα λάδια και τα χημικά.
Εάν καθίσουν ή σταθούν άτορα επάνω στην αντλία νερού, μπορεί να έρθουν σε επαφή με θερμά μέρη της συσκευής και να τραυματιστούν σοβαρά. Εάν τοποθετηθούν αντικείμενα επάνω στην αντλία νερού, μπορεί αυτά να πέσουν και να προκαλέσουν σοβαρούς τραυματισμούς.
▶ Μην κάθεστε ή μην στέκεστε επάνω στην αντλία νερού.
5 Προετοιμασία αντλίας νερού για χρήση ελληνικά
▶ Μην τοποθετείτε ή μην αφήνετε αντικείμενα επάνω στην αντλία νερού.
4.9 Μεταφορά
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Κατά τη μεταφορά, η αντλία νερού μπορεί να ανατραπεί ή να μετακινηθεί. Μπορεί να προκληθούν τραυματισμοί και υλικές ζημιές.
▶ Σβήστε τον κινητήρα.
▶ Ασφαλίστε την αντλία νερού με ιμάντες πρόσδεσης, λουριά ή δίχτυ, έτσι ώστε να μην μπορεί να ανατραπτεί και να μετακινηθεί.
■ Αφού ο κινητήρας τεθεί σε λειτουργία, ο σιγαστήρας εξάτμισης και ο κινητήρας μπορεί να είναι θερμοί. Ο χρήστης μπορεί να υποστεί εγκαύματα.
▶ Μεταφέρετε την αντλία νερού από το πλαίσιο με τέτοιον τρόπο, ώστε ο σιγαστήρας εξάτμισης να είναι στραμμένος μακριά από το σώμα.
■ Το νερό μπορεί να παγώσει στα εξαρτήματα της αντλίας νερού σε θερμοκρασίες κάτω των 0 °C. Η αντλία νερού μπορεί να υποστεί ζημιές.
▶ Αδειάστε την αντλία νερού.
4.10 Φύλαξη
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Τα παιδιά δεν μπορούν να αντιληφθούν και να αξιολογήσουν τους κινδύνους που ενέχει η αντλία νερού. Τα παιδιά μπορεί να τραυματιστούν σοβαρά.
▶ Σβήστε τον κινητήρα.
▶ Φυλάσσετε την αντλία νερού μακριά από παιδιά.
■ Οι ηλεκτρικές επαφές της αντλίας νερού και τα μεταλλικά μέρη μπορεί να οξειδωθούν από την υγρασία. Η αντλία νερού μπορεί να υποστεί ζημιές.
▶ Φυλάξτε την αντλία νερού σε καθαρό και στεγνό μέρος.
■ Το νερό μπορεί να παγώσει στα εξαρτήματα της αντλίας νερού σε θερμοκρασίες κάτω των 0 °C. Η αντλία νερού μπορεί να υποστεί ζημιές.
▶ Αδειάστε την αντλία νερού.
4.11 Καθαρισμός, συντήρηση και επισκευή
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Αν κατά τη διάρκεια του καθαρισμού, της συντήρησης ή της επισκευής τεθεί σε λειτουργία ο κινητήρας, η αντλία νερού μπορεί να τεθεί
ακούσια σε κίνηση. Μπορεί να προκληθούν σοβαροί τραυματισμοί και υλικές ζημιές.
▶ Σβήστε τον κινητήρα.
■ Αφού ο κινητήρας τεθεί σε λειτουργία, ο σιγαστήρας εξάτμισης και ο κινητήρας μπορεί να είναι θερμοί. Μπορεί να προκληθούν εγκαύματα.
▶ Περιμένετε, μέχρι να κρυώσουν ο σιγαστή- ρας εξάτμισης και ο κινητήρας.
■ Τα ισχυρά καθαριστικά και ο καθαρισμός με δέσμη νερού ή με αιχμηρά αντικείμενα μπορεί να προκαλέσουν ζημιές στην αντλία νερού ή τους εύκαμπτους σωλήνες. Εάν η αντλία νερού ή οι εύκαμπτοι σωλήνες δεν καθαριστούν σωστά, μπορεί ορισμένα εξαρτήματα να μην λειτουργούν πλέον σωστά και να τεθούν εκτός λειτουργίας και οι διατάξεις ασφαλείας. Μπορεί να προκληθούν σοβαροί τραυματισμοί.
▶ Καθαρίστε την αντλία νερού με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρήσης.
▶ Καθαρίστε τους εύκαμπτους σωλήνες με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρήσης.
Εάν η αντλία νερού ή οι εύκαμπτοι σωλήνες δεν συντηρηθούν ή επισκευαστούν με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρήσης, μπορεί ορισμένα εξαρτήματα να μην λειτουργούν πλέον σωστά και να τεθούν εκτός λειτουργίας και οι διατάξεις ασφαλείας. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί.
Συντηρείτε ή επισκευάζετε την αντλία νερού με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρήσης.
Συντηρείτε τους εύκαμπτους σωλήνες όπως περιγράφεται στις οδηγίες χρήσης των χρησιμοποιούμενων εύκαμπτων σωλήνων.
5 Προετοιμασία αντλίας νερού για χρήση
5.1 Προετοιμασία αντλίας νερού για χρήση
Πριν από κάθε έναρξη εργασίας θα πρέπει να εκτελεστούν τα παρακάτω βήματα:
▶ Αφαιρέστε το υλικό συσκευασίας και τις ασφάλειες μεταφοράς.
▶ Βεβαιωθείτε ότι η αντλία νερού βρίσκεται σε ασφαλή κατάσταση, 4.6.
▶ Καθαρίστε την αντλία νερού, 14.1
▶ Συνδέστε την αντλία νερού σε πηγή νερού, 6.1.
▶ Γεμίστε το περίβλημα της αντλίας νερού με νερό, 6.2.
ελληνικά 6 Σύνδεση σε πηγή νερού
▶ Ανεφοδιάστε την αντλία νερού με καύσιμο, 7.1.
▶ Γεμίστε το λιπαντικό κινητήρα, 27.2
▶ Ελέγξτε τα χειριστήρια, 9.1.
Εάν δεν είναι δυνατή η εκτέλεση των βημάτων: Μην χρησιμοποιείτε την αντλία νερού και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.
6 Σύνδεση σε πηγή νερού
6.1 Σύνδεση αντλίας νερού σε πηγή νερού

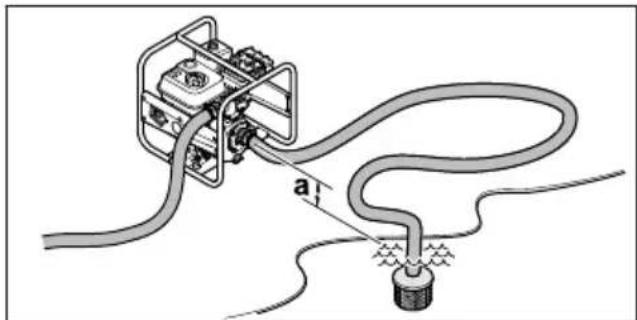

Η αντλία νερού μπορεί να αντλήσει νερό από βαρέλια όμβριων υδάτων, από δεξαμενές και από τρεχούμενα ή στάσιμα νερά.
Για να αναρροφηθεί το νερό, η διαφορά ύψους μεταξύ της αντλίας νερού και της πηγής νερού δεν πρέπει να υπερβαίνει το μέγιστο ύψος αναρρόφησης (α), 18.1.
Ο εύκαμπτος σωλήνας αναρρόφησης πρέπει να είναι σταθερός για να αποτρέψει την κατάρρευση σε περίπτωση αρνητικής πίεσης.
Πρέπει να χρησιμοποιηθεί το καλάθι αναρρόφησης.
Τοποθέτηση των συνδέσεων εύκαμπτων σωλή- νων
▶ Σβήστε τον κινητήρα.
▶ Βιδώστε τα παξιμάδια (1) μαζί με το στόμιο (2) και το στεγανοποιητικό στοιχείο (3).
Τοποθέτηση εύκαμπτων σωλήνων


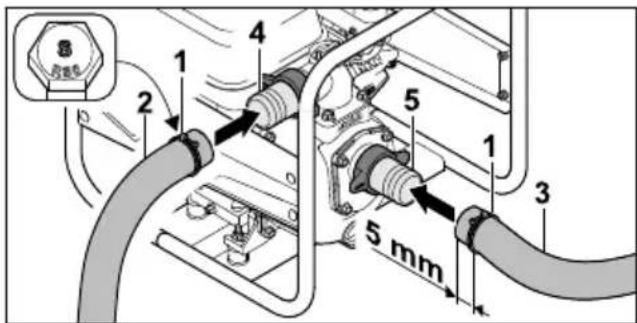

1 2 4 5 5 mm 1 3▶ Περάστε τους σφιγκτήρες (1) στον εύκαμπτο σωλήνα πίεσης (2) και στον εύκαμπτο σωλήνα αναρρόφησης (3).
▶ Περάστε τον εύκαμπτο σωλήνα πίεσης (2) επάνω από το στόμιο (4).
▶ Περάστε τον εύκαμπτο σωλήνα αναρρόφησης (3) επάνω από το στόμιο (5).
▶ Ευθυγραμμίστε τους σφιγκτήρες (1) στη μέση, επάνω από τα νεύρα αντίστασης των στομίων (2 και 3).
▶ Σφίξτε τις βίδες των σφιγκτήρων (1).

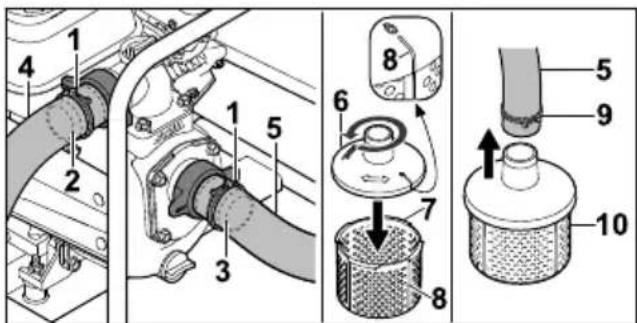

Ο εύκαμπτος σωλήνας πίεσης (4) και ο εύκαμ-
πτος σωλήνας αναρρόφησης (5) είναι σταθερά
συνδεδεμένοι με την αντλία νερού.
▶ Τοποθετήστε το επάνω μέρος του καλαθιού αναρρόφησης (6) στο κάτω μέρος του καλαθιού αναρρόφησης (7) και γυρίστε το αριστερόστροφα μέχρι τα σημάδια (8) στο επάνω μέρος (6) και στο κάτω μέρος (7) να ευθυγραμμιστούν μεταξύ τους.
Το επάνω μέρος (6) και το κάτω μέρος (7) του καλαθιού αναρρόφησης είναι σταθερά συνδεδεμένα μεταξύ τους.
▶ Περάστε τον σφιγκτήρα (9) στο άλλο άκρο του εύκαμπτου σωλήνα αναρρόφησης (5).
▶ Περάστε το άλλο άκρο του εύκαμπτου σωλήνα αναρρόφησης (5) επάνω από το στόμιο του καλαθιού αναρρόφησης (10).
▶ Ευθυγραμμίστε τον σφιγκτήρα (9) στη μέση του στομίου του καλαθιού αναρρόφησης (10).
▶ Σφίξτε τη βίδα του σφιγκτήρα (10).
Το καλάθι αναρρόφησης (10) είναι σταθερά συνδεδεμένο με τον εύκαμπτο σωλήνα αναρρόφησης (5).
7 Ανεφοδιασμός αντλίας νερού και πλήρωση λιπαντικού κινητ... ελληνικά
▶ Κρεμάστε το καλάθι αναρρόφησης (10) στην πηγή νερού με τέτοιον τρόπο, ώστε το καλάθι αναρρόφησης (10) να μην ακουμπά στο έδαφος.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
■ Μην αποσυνδέετε την αντλία νερού από την πηγή νερού κατά τη διάρκεια της λειτουργίας και μην την αφήνετε να λειτουργήσει άδεια. Η λειτουργία χωρίς πλήρως γεμάτο περίβλημα μπορεί να προκαλέσει σοβαρή βλάβη στην αντλία νερού.
6.2 Πλήρωση περιβλήματος αντλίας νερού με νερό
ΣΗΜΕΙΩΣΗ
■ Κατά την παράδοση, το περίβλημα αντλίας νερού δεν είναι πληρωμένο με νερό. Για να αναρροφηθεί νερό και να αντληθεί μέσω των εύκαμπτων σωλήνων, η αντλία νερού πρέπει να πληρωθεί με νερό. Αν ο κινητήρας τεθεί σε λειτουργία χωρίς νερό ή με πολύ νερό στο περίβλημα αντλίας νερού, η αντλία νερού μπορεί να υποστεί ζημιά. ► Πριν από τη διαδικασία εκκίνησης γεμίστε νερό στο περίβλημα της αντλίας νερού.

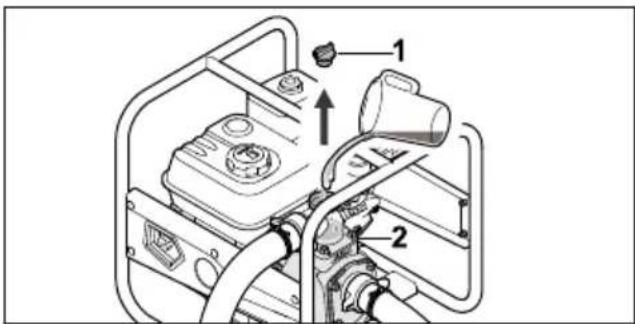

▶ Περιστρέψτε τη βίδα ασφάλισης (1) αριστερόστροφα μέχρι να μπορεί να αφαιρεθεί η βίδα ασφάλισης (1).
▶ Γεμίστε το περίβλημα της αντλίας νερού με τουλάχιστον 2 λίτρα νερού.
▶ Τοποθετήστε τη βίδα ασφάλισης (1).
▶ Περιστρέψτε δεξιόστροφα τη βίδα ασφάλισης (1) και σφίξτε την με το χέρι.
7 Ανεφοδιασμός αντλίας νερού και πλήρωση λιπα- ντικού κινητήρα
7.1 Ανεφοδιασμός αντλίας νερού με καύσιμο
ΣΗΜΕΙΩΣΗ
■ Αν η αντλία νερού δεν ανεφοδιαστεί με το κατάλληλο καύσιμο, μπορεί να υποστεί ζημιά. ▶ Ανατρέξτε στις οδηγίες χρήσης του κινητήρα.
▶ Σβήστε τον κινητήρα.
▶ Τοποθετήστε την αντλία νερού σε μια επίπεδη επιφάνεια με την τάπα του ρεζερβουάρ καυσίμου να δείχνει προς τα επάνω.
▶ Καθαρίστε την περιοχή γύρω από την τάπα του ρεζερβουάρ καισίμου με ένα υγρό πανί.

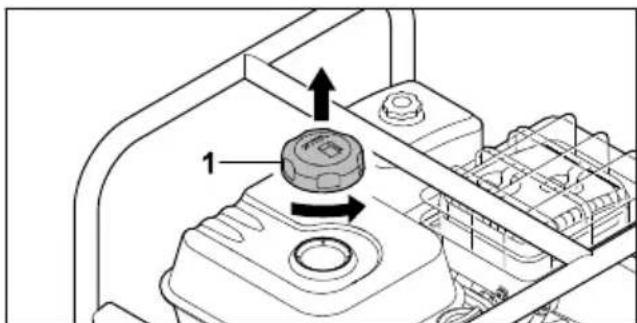

▶ Γυρίστε αριστερόστροφα την τάπα του ρεζερβουάρ καυσίμου (1) τόσο, ώστε να μπορείτε να την αφαιρέσετε.
▶ Αφαιρέστε την τάπα του ρεζερβουάρ καυσίμου (1).
▶ Πληρώστε τόσο καύσιμο ώστε να μην χυθεί και αφήστε περιθώριο τουλάχιστον 15 mm από το χείλος του ρεζερβουάρ καυσίμου.
▶ Τοποθετήστε την τάπα του ρεζερβουάρ (1) καυσίμου στο ρεζερβουάρ καυσίμου.
▶ Βιδώστε δεξιόστροφα την τάπα του ρεζερ-
βουάρ καυσίμου (1) και σφίξτε την με το χέρι.
Το ρεζερβουάρ καυσίμου είναι κλειστό.
ελληνικά 8 Εκκίνηση και σβήσιμο του κινητήρα
7.2 Πλήρωση λιπαντικού κινητήρα
Το λιπαντικό κινητήρα λιπαίνει και ψύχει τον κινητήρα.
Οι προδιαγραφές του λιπαντικού κινητήρα και η ποσότητα πλήρωσης αναφέρονται στις οδηγίες χρήσης του κινητήρα.
ΣΗΜΕΙΩΣΗ
■ Κατά την παράδοση, το εργαλείο δεν είναι πληρωμένο με λιπαντικό κινητήρα. Αν ο κινητήρας εκκινηθεί χωρίς λιπαντικό κινητήρα ή με πολύ λίγο λιπαντικό κινητήρα, η αντλία νερού μπορεί να υποστεί ζημιά.
▶ Ελέγχετε τη στάθμη του λιπαντικού κινητήρα πριν από κάθε θέση σε λειτουργία και, αν χρειάζεται, συμπληρώστε λιπαντικό κινητήρα.
▶ Πληρώνετε λιπαντικό κινητήρα με τον τρόπο που περιγράφεται στις οδηγίες χρήσης του κινητήρα.
8 Εκκίνηση και σβήσιμο του κινητήρα

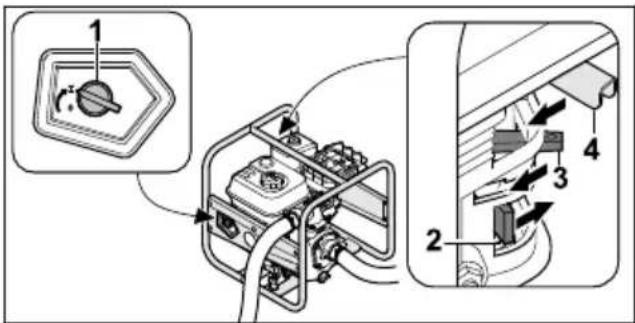

8.1 Εκκίνηση του κινητήρα
▶ Τοποθετήστε την αντλία νερού σε επίπεδη επιφάνεια.
▶ Γυρίστε τον κεντρικό διακόπτη (1) στη θέση
▶ Σπρώξτε τη βάνα καυσίμου (2) προς τη φορά του βέλους.
▶ Σπρώξτε τον μοχλό κλαπτέτου εκκίνησης (3) προς τη φορά του βέλους.
▶ Σπρώξτε τον μοχλό γκαζιού (4) προς τη φορά του βέλους.
▶ Πιέστε στο έδαφος την αντλία νερού με το αριστερό χέρι στο επάνω πλαίσιο (1) και πατήστε το κάτω πλαίσιο (2) με το δεξί πόδι.
▶ Τραβήξτε αργά προς τα έξω με το δεξί χέρι τη λαβή εκκίνησης (3) μέχρι να νιώσετε αντίσταση.
▶ Τραβήξτε προς τα έξω και αφήστε γρήγορα τη λαβή εκκίνησης (3) μέχρι να εκκινηθεί ο κινητήρας.
▶ Σπρώξτε προς τα πίσω τον μοχλό του κλαπέ-
του εκκίνησης για να μην σβήσει ο κινητήρας.
8.2 Θέση κινητήρα εκτός λειτουρ- γίας
▶ Γυρίστε τον κεντρικό διακόπτη (1) στη θέση 0. Ο κινητήρας απενεργοποιείται.
9 Έλεγχος αντλίας νερού
9.1 Έλεγχος χειριστηρίων
Θέστε τον κινητήρα σε λειτουργία.
▶ Γυρίστε τον κεντρικό διακόπτη στη θέση 0. Ο κινητήρας απενεργοποιείται.
▶ Αν ο κινητήρας δεν σβήνει:
▶ Κλείστε τη βάνα καυσίμου και μη χρησιμοποιείτε την αντλία νερού, επικοινωνήστε με έναν αντιπρόσωπο της STIHL.
Ο κεντρικός διακόπτης είναι ελαττωματικός.
10 Εργασία με την αντλία νερού
10.1 Ασφάλιση αντλίας νερού
▶ Ασφαλίστε την αντλία νερού ώστε να μην μπο- ρεί να μετακινηθεί.
10.2 Τοποθέτηση εύκαμπτου σωλήνα αναρρόφησης
Για να αποφύγετε την υπερβολική καταπόνηση της σύνδεσης με σπείρωμα στο άνοιγμα αναρρόφησης και για να αποτρέψετε τη σύνθλιψη ή τη μετατόπιση του στεγανοποιητικού στοιχείου, τοποθετήστε ένα κατάλληλο αντικείμενο κάτω από τον εύκαμπτο σωλήνα αναρρόφησης.
▶ Τοποθετήστε ένα κατάλληλο αντικείμενο (1) κάτω από τον εύκαμπτο σωλήνα αναρρόφησης (2), ώστε αυτός να διέρχεται ευθύγραμμα και να μην έχει τσακίσματα.
10.3 Άντληση
Η ισχύς άντλησης μπορεί να προσαρμοστεί με τη ρύθμιση του μοχλού γκαζιού.
▶ Φέρτε τον μοχλό γκαζιού στη θέση ⚡: Η ισχύς άντλησης μειώνεται.
▶ Φέρτε τον μοχλό γκαζιού στη θέση ◀Η ισχύς άντλησης αυξάνεται.
11 Μετά την εργασία
11.1 Μετά την εργασία
Συνδέστε την αντλία νερού σε μια πηγή νερού με τέτοιο τρόπο, ώστε να μην μπορεί να απορροφηθεί άμμος ή ρύποι.
Θέστε τον κινητήρα σε λειτουργία.
Η άμμος και οι ρύποι ξεπλένονται από την
αντλία νερού και τους εύκαμπτους σωλήνες.
▶ Σβήστε τον κινητήρα.
▶ Αφήστε την αντλία νερού να κρυώσει.

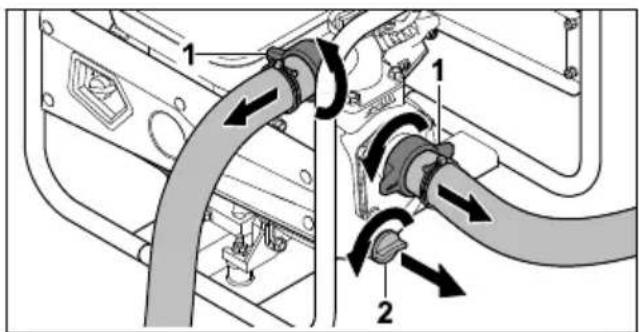

▶ Ξεβιδώστε τα παξιμάδια (1). Οι εύκαμπτοι σωλήνες έχουν αφαιρεθεί.
▶ Περιστρέψτε τη βίδα ασφάλισης (2) αριστερόστροφα μέχρι να μπορεί να αφαιρεθεί η βίδα ασφάλισης (2).
Το νερό εκρέει από την αντλία νερού.
▶ Γείρετε την αντλία νερού προς τα μπροστά για να αδειάσει τελείως.
▶ Τοποθετήστε τη βίδα ασφάλισης (2).
▶ Περιστρέψτε δεξιόστροφα τη βίδα ασφάλισης (2) και σφίξτε την με το χέρι.
▶ Εάν η αντλία νερού είναι βρεγμένη: Αφήστε την αντλία νερού να στεγνώσει.
▶ Καθαρίστε την αντλία νερού.
12 Μεταφορά
12.1 Μεταφορά αντλίας νερού
▶ Σβήστε τον κινητήρα.
Μεταφορά αντλίας νερού με τα χέρια
▶ Μεταφέρετε την αντλία νερού από το πλαίσιο με τέτοιον τρόπο, ώστε ο σιγαστήρας εξάτμισης να είναι στραμμένος μακριά από το σώμα.
Μεταφορά αντλίας νερού σε όχημα
▶ Ασφαλίστε την αντλία νερού σε όρθια θέση, ώστε να μην μπορεί να ανατραπεί ή να μετακινηθεί.
13 Φύλαξη
13.1 Φύλαξης αντλίας νερού
▶ Σβήστε τον κινητήρα.
▶ Φυλάξτε την αντλία νερού με τέτοιον τρόπο, ώστε να πληρούνται οι εξής προϋποθέσεις:
- Η αντλία νερού να βρίσκεται μακριά από παιδιά.
- Η αντλία νερού να είναι καθαρή και στεγνή.
- Η θερμοκρασία αποθήκευσης κυμαίνεται μεταξύ -20 °C και +60 °C.
▶ Εάν η αντλία νερού αποθηκευτεί για πάνω από 30 ημέρες:
▶ Ανοίξτε την τάπα του ρεζερβουάρ καυσίμου.
▶ Αδειάστε το ρεζερβουάρ καυσίμου.
▶ Σφραγίστε το ρεζερβουάρ καυσίμου.
14 Καθάρισμα
14.1 Καθαρισμός αντλίας νερού
▶ Σβήστε τον κινητήρα.
▶ Αφήστε την αντλία νερού να κρυώσει.
▶ Καθαρίστε την αντλία νερού με βρεγμένο πανί ή διαλυτικό ρητινών STIHL.
▶ Καθαρίστε τις εγκοπές αερισμού με ένα πινέλο.
14.2 Καθαρισμός καλαθιού αναρρό- φησης
▶ Σβήστε τον κινητήρα.
ελληνικά 15 Συντήρηση
- Ξεπλύνετε το καλάθι αναρρόφησης κάτω από τρεχούμενο νερό.
▶ Σε ποιο χοντρούς ρύπους, λύστε το κάτω μέρος του καλαθιού αναρρόφησης (1) από το επάνω μέρος του καλαθιού αναρρόφησης (2) περιστρέφοντάς το αριστερόστροφα, αφαιρέστε το και ξεπλύνετε το εσωτερικό με τρεχούμενο νερό.
14.3 Καθαρισμός εύκαμπτων σωλή- νων
▶ Σβήστε τον κινητήρα.
▶ Καθαρίστε τους εύκαμπτους σωλήνες με βρεγμένο πανί.
▶ Ξεπλύνετε τους εύκαμπτους σωλήνες με νερό.
15 Συντήρηση
15.1 Χρονικά διαστήματα συντήρη- σης
Τα χρονικά διαστήματα συντήρησης εξαρτώνται από τις συνθήκες περιβάλλοντος και τις συνθή-
17 Αντιμετώπιση βλαβών
17.1 Αποκατάσταση βλαβών της αντλίας νερού
| Βλάβη Αιτία Αντιμετώτηση | ||
| Ο κινητήρας δεν μπορεί να τεθεί σε λειτουργία. | Δεν υπάρχει επαρκές καύσιμο στο ρεζερβουάρ καυσίμου. | ▸ Ανεφοδιάστε την αντλία νερού με καύσιμο. |
| Το καρμπυρατέρ είναι πολύ θερμό. | ▸ Αφήστε την αντλία νερού να κρυώσει. | |
| Το καρμπυρατέρ έχει παγώσει. | ▸ Αφήστε την αντλία νερού να ζεσταθεί. | |
| Ο κεντρικός | διακόπτης είναι στη θέση 0. | ▸ Πιέστε τον κεντρικό διακόπτη. |
| Κακή ποιότητα | καυσίμου, λερωμένο ή παλαιό καύσιμο στο ρεζερβουάρ. | ▸ Χρησιμοποιείτε πάντοτε ως καύσιμο φρέσκια (αμόλυβδη) επώνυμη βενζίνη.▸ Καθαρίστε το καρμπυρατέρ.▸ Καθαρίστε τον σωλήνα καυσίμου. |
| Έχει αφαιρεθεί το | κάλυμμα από το μπουζί ή η σύνδεση | ▸ Καθαρίστε ή αντικαταστήστε το μπουζί.▸ Ελέγξτε τη σύνδεση ανάμεσα στο κάλυμμα μπουζί και το μπουζί. |
κες εργασίας. Η STIHL προτείνει τα εξής χρονικά διαστήματα συντήρησης:
Κινητήρας
▶ Συντηρείτε τον κινητήρα με τον τρόπο που περιγράφεται στις οδηγίες χρήσης του κινητήρα.
Αντλία νερού
Zητήστε από έναν εμπορικό αντιπρόσωπο STIHL να ελέγχει μία φορά τον χρόνο την αντλία νερού.
16 Επισκευή
16.1 Επισκευή αντλίας νερού
Ο χρήστης δεν μπορεί να επισκευάσει μόνος του την αντλία νερού.
▶ Εάν η αντλία νερού παρουσιάζει ζημιές: Μην χρησιμοποιείτε την αντλία νερού και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.
| Βλάβη Αιτία Αντιμετώτηση | ||
| του καλωδίου στο μπουζί είναι κακή. | ||
| Το μπουζί είναι | λερωμένο ή έχει υποστεί ζημιά ή το διάκενο ηλεκτροδίου είναι εσφαλμένο. | ► Καθαρίστε ή αντικαταστήστε το μπουζί.► Ρυθμίστε το διάκενο του ηλεκτροδίου. |
| Ο κινητήρας έχει | μπουκώσει. | ► Ξεβιδώστε το μπουζί και στεγνώστε το, θέστε τον κεντρικό διακόπτη στο 0 και τραβήξτε μερικές φορές το σχοινί της μίζας αφού έχετε βγάλει το μπουζί. |
| Το φίλτρο αέρα είναι | λερωμένο. | ► Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα. |
| Η στάθμη λιπαντικού | στον κινητήρα είναι πολύ χαμηλή. | ► Γεμίστε λιπαντικό κινητήρα. |
| Ο κινητήρας τίθεται σε λειτουργία δύσκολα ή η απόδοσή του είναι μειωμένη. | Στο ρεζερβουάρ καυσίμου και στο καρμπυρατέρ υπάρχει νερό ή το καρμπυρατέρ είναι βουλωμένο. | ► Αδειάστε το ρεζερβουάρ καυσίμου, καθαρίστε τις σωληνώσεις καυσίμου και το καρμπυρατέρ. |
| Το ρεζερβουάρ | καυσίμου είναι λερωμένο. | ► Καθαρίστε το ρεζερβουάρ καυσίμου. |
| Το μπουζί είναι | λερωμένο. | ► Καθαρίστε ή αντικαταστήστε το μπουζί. |
| Έχει χρησιμοποιηθεί | λάθος καύσιμο. | ► Ελέγξτε το καύσιμο. |
| Το φίλτρο αέρα είναι | λερωμένο. | ► Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα. |
| Ο κινητήρας θερμαίνεται υπερβολικά. | Τα ππερύγια ψύξης είναι λερωμένα. | ► Καθαρίστε τα ππερύγια ψύξης. |
| Ο κινητήρας δεν λειτουργεί ομαλά. | Έχει χρησιμοποιηθεί λάθος καύσιμο. | ► Ελέγξτε το καύσιμο. |
| Δεν υπάρχει επαρκές | καύσιμο στο ρεζερβουάρ καυσίμου. | ► Ανεφοδιάστε την αντλία νερού με καύσιμο. |
| Το φίλτρο αέρα είναι | λερωμένο. | ► Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα. |
| Ο κινητήρας σβήνει κατά τη διάρκεια λειτουργίας. | Η στάθμη λαδιού στον κινητήρα είναι πολύ χαμηλή και ο αισθητήρας πίεσης λαδιού θέτει τον κινητήρα εκτός λειτουργίας. | ► Συμπληρώστε λιπαντικό κινητήρα. |
| Δεν υπάρχει επαρκές | καύσιμο στο ρεζερβουάρ καυσίμου. | ► Ανεφοδιάστε την αντλία νερού με καύσιμο. |
| Έντονοι καπνοί. Η στάθμη λιπαντικού στον κινητήρα είναι πολύ υψηλή. | Αδειάστε λιπαντικό κινητήρα. |
| Βλάβη Αιτία Αντιμετώπηση | |
| Το φίλτρο αέρα είναι λερωμένο. | ► Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα. |
| Οι κραδασμοί κατά τη διάρκεια λειτουργίας είναι πολύ έντονοι. | Οι αποσβεστήρες κραδασμών έχουν φθαρεί. |
| Η αντλία νερού δεν αντλεί νερό. | Το καλάθι αναρρόφησης ή οι εύκαμπτοι σωλήνες έχουν βουλώσει. |
| Υπάρχει έλλειψη νερού. | ► Βεβαιωθείτε ότι υπάρχει επαρκής ποσότητα νερού. |
| Δεν υπάρχει νερό στην αντλία νερού. | ► Συνδέστε την αντλία νερού σε μία πηγή νερού.► Γεμίστε την αντλία νερού με νερό. |
| Έχει ξεπεραστεί το μέγιστο ύψος παροχής ή το μέγιστο ύψος αναρρόφησης. | ► Τηρήστε το μέγιστο ύψος παροχής ή το μέγιστο ύψος αναρρόφησης.18.1 |
| Ο εύκαμπτος σωλήνας αναρρόφησης έχει καταρρεύσει. | ► Χρησιμοποιήστε έναν σταθερό εύκαμπτο σωλήνα αναρρόφησης. |
| Ο εύκαμπτος σωλήνας αναρρόφησης παρουσιάζει διαρροή ή δεν έχει συνδεθεί σωστά. | ► Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης και τη σύνδεση. |
18 Τεχνικά χαρακτηριστικά
18.1 Αντλία νερού STIHL WP 300.0
- Κυβισμός: 212 cm³
- Ισχύς (P) κατά ISO 8893 : 4,4 kW
- Στροφές υπό φορτίο (n): 3600 /λεπτό
- Μέγιστες στροφές ρελαντί (n₀): 3800 /λεπτό
- Βάρος (m) με άδειο ρεζερβουάρ καυσίμου: 26 kg
- Μέγιστη χωρητικότητα ρεζερβουάρ καυσίμου: 3,6 dm³ (3,6 l)
- Διάμετρος στομίου: 51 mm (2")
- Μέγιστο ύψος παροχής: 33 m
-Μέγιστο ύψος αναρρόφησης:7m
B = ύψος αναρρόφησης
-Μέγιστη απόδοση παροχής (V _max ): 37 m ^3 /h
Η απόδοση παροχής εξαρτάται από το ύψος παροχής:
line
| B (m³/h) | A (m) | |---|---| | 0 | 33 | | 5 | 30 | | 10 | 27 | | 15 | 24 | | 20 | 20 | | 25 | 16 | | 30 | 11 | | 35 | 4 | | 37 | 0 |$$ A = \acute {u} \psi o s \pi a p o x \acute {n} s $$
$$ B = \alpha \pi \acute {o} \delta o \sigma \eta \pi a p o x \acute {\eta} \varsigma $$
18.2 Τιμές εκπομπών θορύβου
Η τιμή Κ για τη στάθμη ηχοπίεσης ανέρχεται σε 2 dB(A). Η τιμή Κ για τη στάθμη θορύβου ανέρχεται σε 2,4 dB(A).
- Στάθμη ηχοπίεσης LpA μετρημένη κατά ISO 20361: 86 dB(A)
- Στάθμη θορύβου LwA μετρημένη κατά 2000/14/EC: 99,0 dB(A)
- Στάθμη θορύβου L _wA εγγυημένη κατά 2000/14/EC: 101 dB(A)
18.3 Τιμή εκπομπών καυσαερίων
Η τιμή του CO₂που μετράται στη διαδικασία έγκρισης τύπου ΕΕ δίδεται στα ειδικά τεχνικά δεδομένα του προϊόντος στη διεύθυνση www.stihl.com/co2.
Η μετρούμενη τιμή του CO₂προσδιορίστηκε σε αντιπροσωπευτικό κινητήρα σύμφωνα με τυποποιημένη διαδικασία δοκιμής υπό εργαστηριακές συνθήκες και δεν αποτελεί ρητή ή σιωπηρή εγγύηση απόδοσης για συγκεκριμένο κινητήρα.
Η συμμόρφωση με τη προβλεπόμενη χρήση και συντήρηση που περιγράφεται στο παρόν εγχειρίδιο ικανοποιεί τις απαιτήσεις ως προς τις εκπομπές καυσαερίων. Τυχόν αλλαγές στον κινητήρα θα ακυρώσουν την άδεια λειτουργίας του εργαλείου.
18.4 REACH
REACH είναι το διακριτικό όνομα ενός κανονισμού των ΕΚ για την καταχώριση, την αξιολόγηση και την αδειοδότηση χημικών προϊόντων.
Για πληροφορίες σχετικά με την τήρηση του συστήματος REACH, συμβουλευθείτε την ιστοσελίδα www.stihl.com/reach.
19 Ανταλλακτικά και παρελκό- μενα
19.1 Ανταλλακτικά και παρελκόμενα
STIHL Ta σύμβολα αυτά χαρακτηρίζουν τα γνήσια ανταλλακτικά και τα γνήσια παρελκόμενα της STIHL.
Η STIHL συνιστά να χρησιμοποιείτε γνήσια ανταλλακτικά και παρελκόμενα της STIHL.
Παρά τη συνεχή παρακολούθηση της αγοράς, η STIHL δεν είναι σε θέση να κρίνει την αξιοπιστία, την ασφάλεια και την καταλληλότητα ανταλλακτικών και παρελκομένων από άλλους κατασκευαστές και συνεπώς δεν μπορεί να εγγυηθεί για τη χρήση τους.
Τα γνήσια ανταλλακτικά και παρελκόμενα STIHL είναι διαθέσιμα στον πιστοποιημένο αντιπρόσωπο της STIHL.
20 Απόρριψη
20.1 Απόρριψη αντλίας νερού
Πληροφορίες σχετικά με την απόρριψη διατίθενται από τους τοπικούς φορείς διαχείρισης από τον εμπορικό αντιπρόσωπο STIHL.
Η ακατάλληλη απόρριψη μπορεί να είναι επιβλα- βής για την υγεία και να μολύνει το περιβάλλον.
▶ Παραδώστε τα προϊόντα STIHL συμπεριλαμβανομένης της συσκευασίας τους σε κατάλληλο σημείο συλλογής για ανακύκλωση, σύμφωνα με τους τοπικούς κανονισμούς.
▶ Mην απορρίπτετε στα οικιακά απορρίμματα.
21 Δήλωση συμμόρφωσης ΕΕ
21.1 Αντλία νερού STIHL WP 300.0
H STIHL Tirol GmbH
πιστοποιεί με αποκλειστική ευθύνη ότι
- Κατασκευαστικός τύπος: Αντλία νερού
- Ονομαστική ισχύς: 4,4 kW
- Εταιρεία κατασκευής: STIHL
- Τύπος: WP 300.0
- Αριθμός αναγνώρισης σειράς: VB03
συμμορφώνεται με τις σχετικές διατάξεις των Ευρωπαϊκών Οδηγιών 2000/14/EU, 2006/42/EC, 2011/65/EU και 2014/30/EU και έχει εξελιχθεί και κατασκευαστεί σύμφωνα με τα παρακάτω πρό- τυπα που βρίσκονταν σε ισχύ κατά την ημερομη- νία παραγωγής: EN 809 και EN 55012.
Tiếng Việt 22 Πιστοποιητικό συμβατότητας UKCA
Για τον υπολογισμό της μετρημένης και εγγυημένης στάθμης θορύβου εφαρμόστηκε η Ευρωπαϊκή Οδηγία 2000/14/ΕС, Παράρτημα V.
- Μετρημένη στάθμη θορύβου: 99,0 dB(A)
- Εγγυημένη στάθμη θορύβου: 101 dB(A)
Τα Τεχνικά Έγγραφα φυλάσσονται από τη STIHL Tirol GmbH.
Το έτος κατασκευής και ο αριθμός εργαλείου αναγράφονται επάνω στην αντλία νερού.
Langkampfen, 08.10.2021
STIHL Tirol GmbH
Κατ' εντολή Μ. Πικία Ια
Matthias Fleischer, Διευθυντής Τμήματος Έρευνας και Εξέλιξης
Κατ' εντολή
Sven Zimmermann, Γενικός Διευθυντής Τμήμα- τος Ποιότητας
22 Πιστοποιητικό συμβατότητας UKCA
22.1 Αντλία νερού STIHL WP 300.0
H STIHL Tirol GmbH
πιστοποιεί με αποκλειστική ευθύνη ότι
– Κατασκευαστικός τύπος: Αντλία νερού
- Ονομαστική ισχύς: 4,4 kW
- Εταιρεία κατασκευής: STIHL
- Τύπος: WP 300.0
- Αριθμός αναγνώρισης σειράς: VB03
συμμορφώνεται με τις σχετικές διατάξεις των κανονισμών του Ηνωμένου Βασιλείου Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 και The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 και έχει εξελιχθεί και κατασκευαστεί σύμφωνα με τα παρακάτω πρότυπα που βρίσκονταν σε ισχύ κατά την ημερομηνία παραγωγής: EN 809 και EN 55012.
Για τον υπολογισμό της μετρημένης και εγγυημένης στάθμης θορύβου εφαρμόστηκε ο κανονισμός Ηνωμένου Βασιλείου Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8.
- Μετρημένη στάθμη θορύβου: 99,0 dB(A)
– Εγγυημένη στάθμη θορύβου: 101 dB(A)
Τα Τεχνικά Έγγραφα φυλάσσονται από τη STIHL Tirol GmbH.
Το έτος κατασκευής και ο αριθμός εργαλείου αναγράφονται επάνω στην αντλία νερού.
Langkampfen, 01.07.2022
STIHL Tirol GmbH
Κατ' εντολή
M. Thicka
Matthias Fleischer, Διευθυντής Τμήματος Έρευνας και Εξέλιξης
Κατ' εντολή
fimmemann pm
Sven Zimmermann, Γενικός Διευθυντής Τμήμα- τος Ποιότητας
