| Typ produktu | Vodní čerpadlo |
| Značka | STIHL |
| Model | WP 300.0 |
| Hmotnost (prázdná nádrž) | 26 kg |
| Objem palivové nádrže | 3,6 litru |
| Typ paliva | Bezolovnatý benzín |
| Motor | Zdvihový objem 212 cm³, výkon 4,4 kW (ISO 8893) |
| Jmenovité otáčky | 3600 ot/min |

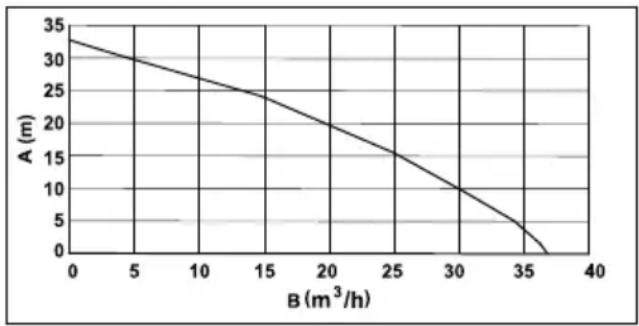

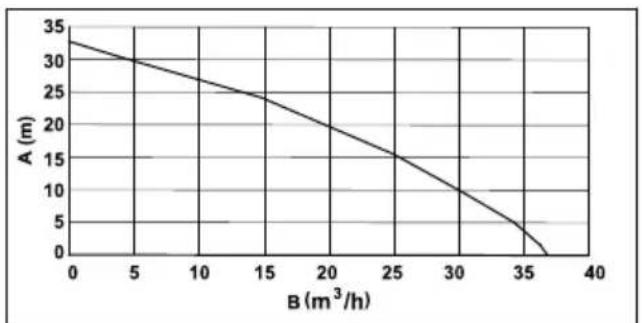

| Maximální průtok | 37 m³/h |

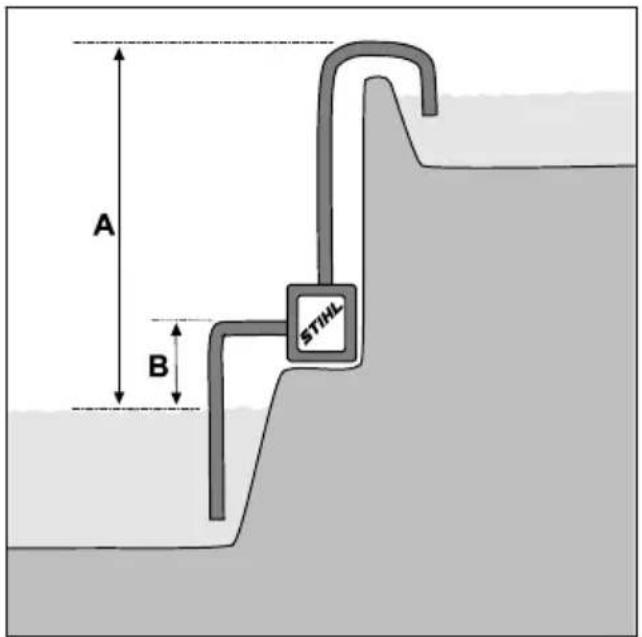

| Maximální výtlačná výška | 33 m |
| Maximální sací výška | 7 m |
| Průměr připojení | 51 mm (2 palce) |
| Hladina akustického tlaku (LpA) | 86 dB(A) |
| Zaručená hladina akustického výkonu | 101 dB(A) |
| Bezpečnost | Nouzové zastavení, ochrana proti nechtěnému startu, ochranný kryt |
| Údržba | Po použití vypusťte vodu, vyčistěte sací koš, každoroční údržba u prodejce STIHL |
| Náhradní díly | Používejte pouze originální díly STIHL |
Často kladené otázky - WP 300 STIHL
Dotazy uživatelů ohledně WP 300 STIHL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš čerpadlo ve formátu PDF zdarma! Najděte svůj návod WP 300 - STIHL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WP 300 značky STIHL.
NÁVOD K OBSLUZE WP 300 STIHL
91 - 106 Návod k použití
136 - 150 Návod na obsluhu
1 Úvod....92
2 Informace k tomuto návodu k použití...... 92
3 Přehled....92
4 Bezpečnostní pokyny....93
5 Příprava vodního čerpadla k použití...... 98
6 Připojení na vodní zdroj.... 98
7 Doplňování paliva a motorového oleje do vodního čerpadla.... 99
8 Startování a vypínání motoru....100
9 Kontrola vodního čerpadla.... 100
10 Použití vodního čerpadla.... 100
11 Po skončení práce.... 101
12 Přeprava.... 101
13 Skladování.... 101
14 Čištění....101
15 Údržba.... 102
česky 1 Úvod
16 Oprava.... 102
17 Odstranění poruch.... 102
18 Technická data....104
19 Náhradní díly a příslušenství...... 104
20 Likvidace.... 105
21 Prohlášení o konformitě EU.... 105
22 Adresy....105

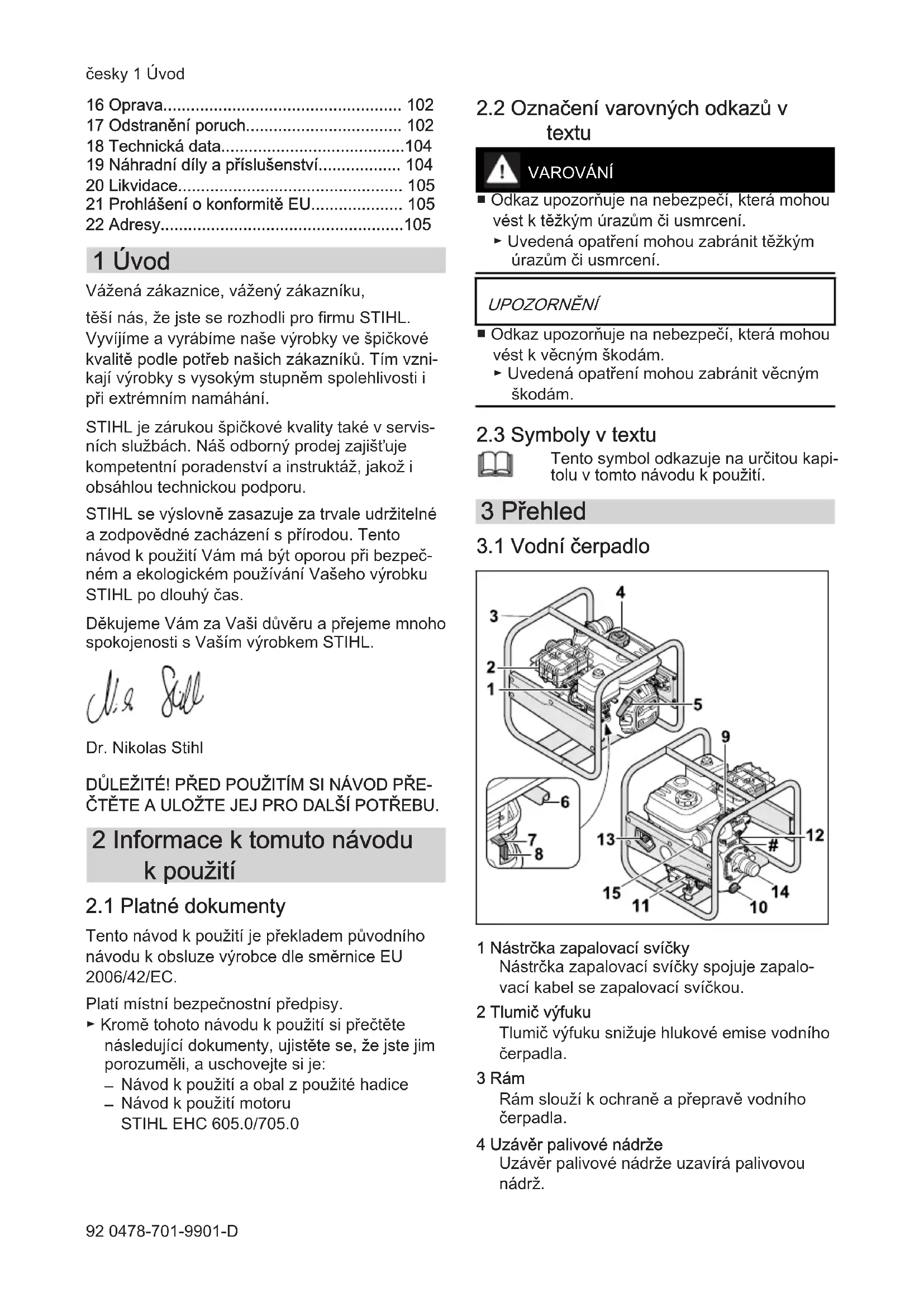

1 Úvod
Vážená zákaznice, vážený zákazníku,
těší nás, že jste se rozhodli pro firmu STIHL.
Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.
STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajištuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu.
STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přírodou. Tento návod k použití Vám má být oporou při bezpečném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas.
Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.
Dr. Nikolas Stihl
DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU.
2 Informace k tomuto návodu k použití
2.1 Platné dokumenty
Tento návod k použití je překladem původního návodu k obsluze výrobce dle směrnice EU 2006/42/EC.
Platí místní bezpečnostní předpisy.
Kromě tohoto návodu k použití si přečtěte následující dokumenty, ujistěte se, že jste jim porozuměli, a uschovejte si je:
– Návod k použití a obal z použité hadice
– Návod k použití motoru
STIHL EHC 605.0/705.0
2.2 Označení varovných odkazů v textu
VAROVÁNÍ
- Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým úrazům či usmrcení.
▶ Uvedená opatření mohou zabránit těžkým úrazům či usmrcení.
UPOZORNĚNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k věcným škodám.
▶ Uvedená opatření mohou zabránit věcným škodám.
2.3 Symbol v textu
Tento symbol odkazuje na určitou kapi- tolu v tomto návodu k použití.

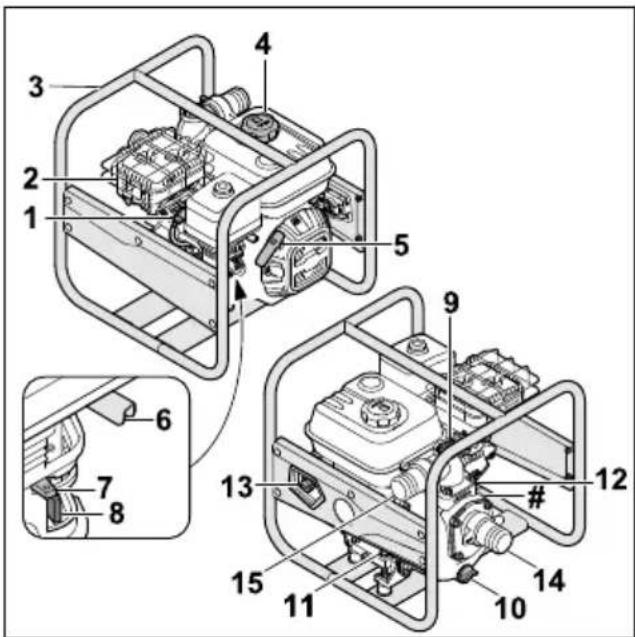

3 Přehled

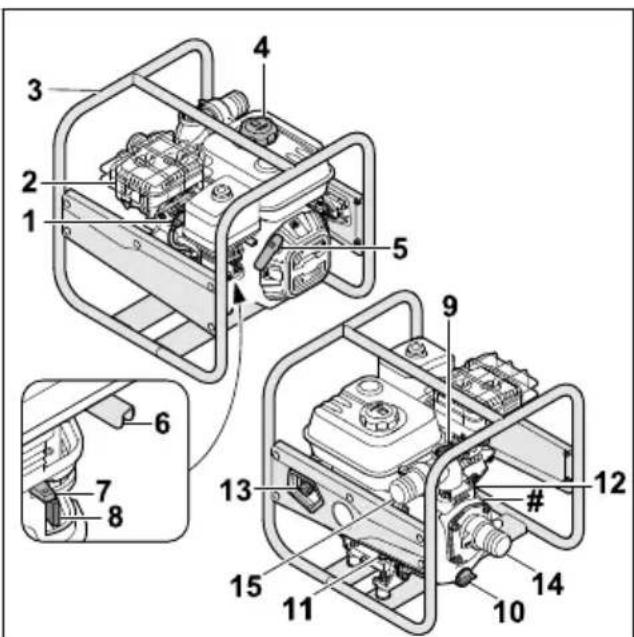

3.1 Vodní čerpadlo
1 Nástrčka zapalovací svíčky
Nástrčka zapalovací svíčky spojuje zapalovací kabel se zapalovací svíčkou.
2 Tlumič výfuku
Tlumič výfuku snižuje hlukové emise vodního čerpadla.
3 Rám
Rám slouží k ochraně a přepravě vodního čerpadla.

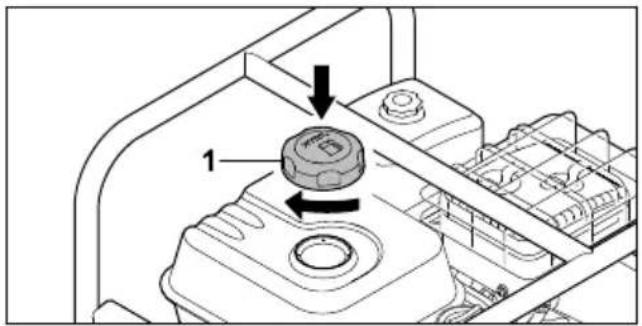

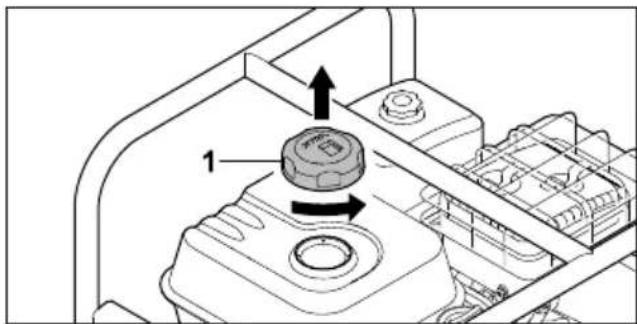

4 Uzávěr palivové nádrže
Uzávěr palivové nádrže uzavírá palivovou nádrž.
4 Bezpečnostní pokyny česky
5 Rukojet' startéru
Rukojet' startéru slouží k nastartování motoru.
6 Páka akcelerátoru
Páka akcelerátoru se používá k ovládání rychlosti motoru.
7 Páka sytiče
Páka sytiče slouží k nastartování motoru.
8 Palivový kohout

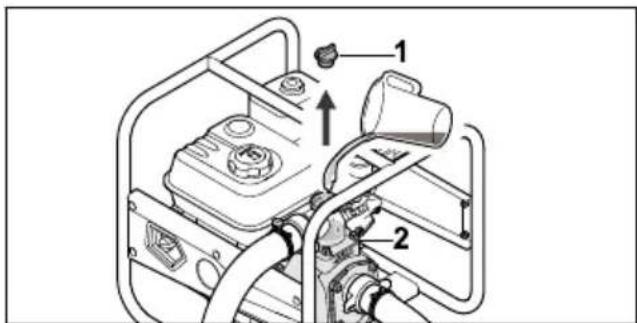

Upevňovací šroub uzavírá otvor k doplňování vody.
10 Upevňovací šroub
Upevňovací šroub uzavírá otvor k vypouštění vody.
11 Krytka motorového oleje přední
Krytka motorového oleje zakrývá otvor pro plnění motorového oleje.
12 Krytka motorového oleje zadní
Krytka motorového oleje uzavírá otvor pro kontrolu hladiny oleje.

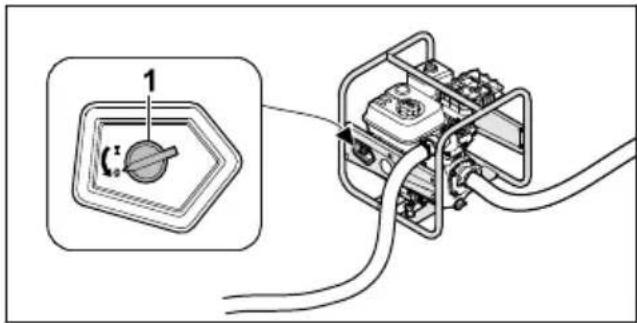

13 Hlavní vypínač
Hlavní vypínač slouží ke spuštění a vypnutí motoru.
14 Sací otvor

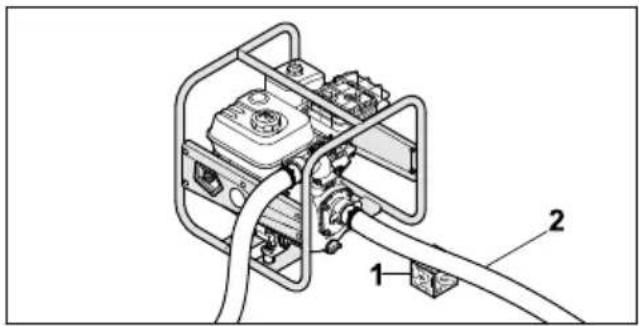

Sací otvor slouží k připojení sací hadice.
15 Výstupní otvor
Výstupní otvor slouží k připojení tlakové hadice.
# Typový štítek se sériovým číslem stroje

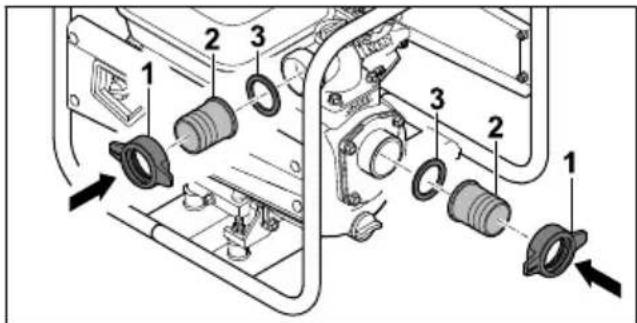

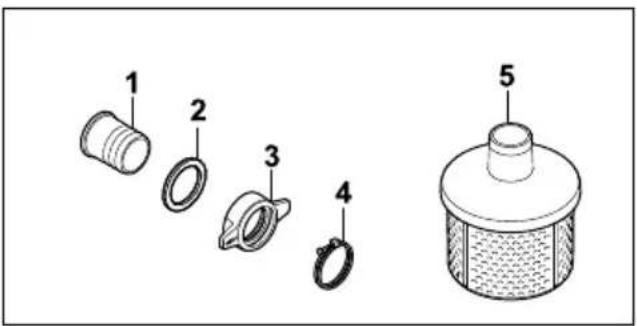

3.2 Komponenty pro připojení hadic
Hrdlo se používá k připojení hadice.
2 Těsnění
Těsnění utěsňuje hrdlo.
3 Převlečná matice
Převlečná matice upevňuje hrdlo k vodnímu čerpadlu.
4 Upínací objímka

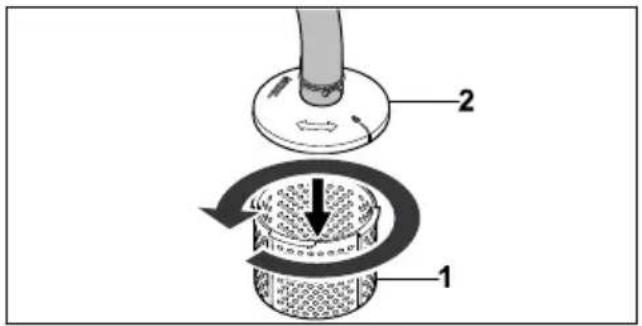

Sací koš filtruje nasávanou vodu.
3.3 Symboly
Na vodním čerpadle, motoru nebo na plnicím hrdle oleje mohou být umístěny symboly, které mají následující význam:
Palivový kohout se otevírá nebo uzavírá posunutím regulátoru.
Při spouštění studeného spalovacího motoru musí být aktivován sytič.
Dodržujte plnicí množství moto- rového oleje.
Přečtěte si návod k použití, uji- stěte se, že jste mu porozuměli, a uschovejte si ho.
Před nastartováním musí být motor naplněn motorovým olejem.

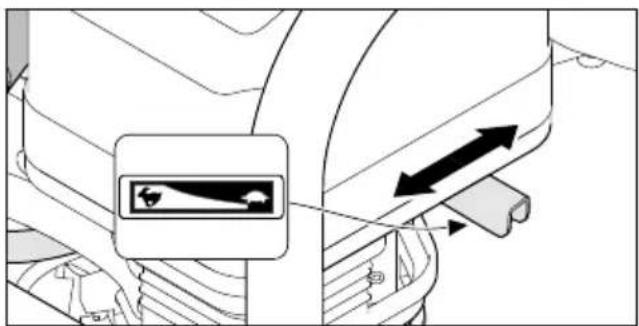

Tento symbol označuje páku pro seřízení otáček motoru.
4 Bezpečnostní pokyny
4.1 Výstražné symboly
Výstražné symboly na vodním čerpadle znamenají následující:
Dodržujte bezpečnostní pokyny a sou- visející opatření.
Přečtěte si návod k použití, ujistěte se, že jste mu porozuměli, a uschovejte si ho.
Používejte chrániče sluchu.
Výfukové plyny nevdechujte.
Nedotýkejte se horkých povrchových ploch.
Nikdy nedoplňujte palivo v době, kdy motor běží nebo je silně zahřátý.
Udržujte si odstup od předmětů a zamezte přístupu nepovolanych osob.
4.2 Předepsané použití
Vodní čerpadlo STIHL WP 300.0 se používá k čerpání sladké vody do maximální výšky 33 m a z maximální hloubky 7 m. Vodní čerpadlo se smí používat pouze jako samostatné zařízení.
Vodní čerpadlo STIHL WP 300.0 se nepoužívá k těmto účelům:
– čerpání benzínu, oleje, ředidel, rozpouštědel a podobných materiálů
– čerpání kyselin, žíravin, zásad a podobných materiálů
– čerpání tekutých potravin
– čerpání slané vody
– čerpání vody o teplotě nad 40 °C.
UPOZORNĚNÍ
■ Odběr vody z povrchových vodstev regulují místní předpisy a pokyny.
- Rid'te se místními předpisy a dodržujte je.
▲ VAROVÁNÍ
■ Pokud se vodní čerpadlo nepoužívá v souladu se zamýšleným určením, může dojít k vážnému zranění nebo úmrtí osob a k poškození majetku.
▶ Vodní čerpadlo používejte způsobem, který je popsán v tomto návodu k použití.
4.3 Požadavky týkající se uživatele
▲ VAROVÁNÍ
■ Neproškolení uživatelé nemohou rozpoznat nebo posoudit nebezpečnost vodního čerpadla. Může tak dojít k těžkému nebo smrtelnému zranění uživatele nebo jiných osob.
- Přečtěte si návod k použití, ujistěte se, že jste mu porozuměli, a uschovejte si ho.
▶ Pokud je vodní čerpadlo předáno jiné osobě: Předejte také návod k použití.
▶ Ujistěte se, že uživatel splňuje následující požadavky:
- Uživatel je odpočatý. - Uživatel je fyzicky, smyslově a mentálně schopný vodní čerpadlo obsluhovat a pracovat s ním. Pokud je uživatel fyzicky, smyslově nebo mentálně omezen, může s nimi pracovat pouze pod dohledem nebo podle pokynů odpovědné osoby.
– Uživatel může rozpoznat a posoudit nebezpečnost vodního čerpadla.
– Uživatel je plnoletý nebo byl v souladu s vnitrostátními předpisy vyškolen pod profesním dohledem.
– Uživatel dostal před prvním použitím vodního čerpadla pokyny od specializovaného prodejce STIHL nebo od kompetentní osoby.
– Uživatel není pod vlivem alkoholu, léků nebo drog.
▶ Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.
■ Zapalovací systém vodního čerpadla vytváří elektromagnetické pole. Elektromagnetické pole může ovlivňovat kardiostimulátory. Může dojít k vážnému zranění nebo usmrcení uživatele.
- Pokud má uživatel kardiostimulátor: Ujistěte se, že nedochází k ovlivnění kardiostimulátoru.
4.4 Oděv a příslušenství
⚠️ VAROVÁNÍ
■ Dlouhé vlasy se při práci mohou do vodního čerpadla namotat. Uživatel může být těžce zraněn.
- Dlouhé vlasy sepněte a zajistěte je tak, aby byly nad rameny.
■ Při práci může uživatel přijít do kontaktu s kontaminovanou vodou nebo z vodního čerpadla či hadic může stříkat voda. Může dojít ke zranění uživatele.
Noste těsně přiléhající ochranné brýle. Vhodné ochranné brýle, které jsou přezkoušeny podle normy EN 166 nebo podle národních předpisů a opatřeny odpovídajícím označením, jsou dostupné v obchodní síti.
■ Během práce dochází k hluku. Hluk může poškodit sluch.
▶ Používejte chrániče sluchu.
4 Bezpečnostní pokyny česky
■ Nevhodné oblečení se může ve vodním čerpadle zachytit. Uživatel, který nepoužívá vhodný oděv, může být těžce zraněn.
▶ Noste těsně přiléhající oděv.
- Před zahájením práce odložte šály a šperky.
■ Při používání nevhodné obuvi může uživatel uklouznout. Může dojít ke zranění uživatele.
- Noste pevnou, uzavřenou obuv s protisklu-zovou podrážkou.
4.5 Pracovní oblast a okolí
▲ VAROVÁNÍ
- Nezúčastněné osoby, děti a zvířata nedokáží rozpoznat a posoudit nebezpečí, která jsou s vodním čerpadlem spojena. Může tak dojít k těžkému zranění nezúčastněných osob, dětí a zvířat a ke vzniku věcných škod.
- Zajistěte, aby se nezúčastněné osoby, děti ani zvířata nepřibližovaly k pracovní oblasti.
▶ Vodní čerpadlo nenechávejte bez dozoru.
- Zajistěte, aby si s vodním čerpadlem nemo- hly hrát děti.
■ Jestliže motor běží, vycházejí z tlumiče výfuku horké plyny. Horké plyny mohou způsobit vznícení snadno zápalného materiálu a vznik požáru.
▶ Proud výfukových plynů směrujte mimo snadno zápalný materiál.
4.6 Bezpečný stav
Vodní čerpadlo je v bezpečném stavu, jsou-li splněny následující podmínky:
– Vodní čerpadlo je nepoškozené.
– Z vodního čerpadla neuniká palivo.
– Uzávěr palivové nádrže je uzavřený.
– Vodní čerpadlo je čisté.
– Ovládací prvky fungují a nejsou pozměněné.
– Jsou připojeny hadice, které jsou vhodné pro použití na vodních čerpadlech.
– Hadice jsou správně namontované.
– Je namontováno originální příslušenství STIHL pro toto vodní čerpadlo.
– Příslušenství je správně namontované.
⚠️ VAROVÁNÍ
■ Pokud se součásti nenachází ve stavu odpovídajícím bezpečnostním požadavkům, nelze již zajistit jejich bezpečnou funkci, bezpečnostní zařízení mohou být vyřazena z činnosti a může unikat palivo. Tento stav může způsobit těžké zranění nebo usmrcení osob.
- Pracujte jen s nepoškozeným vodním čerpadlem.
▶ Pokud z vodního čerpadla uniká palivo: Vodní čerpadlo nepoužívejte a vyhledejte specializovaného prodejce výrobků STIHL.
- Uzavřete uzávěr palivové nádrže.
▶ Pokud je vodní čerpadlo znečištěné: Vodní čerpadlo vyčistěte.
- Na vodním čerpadle neprovádějte žádné změny.
▶ Pokud nefungují ovládací prvky: Vodní čerpadlo nepoužívejte.
- Instalujte pouze hadice, které jsou vhodné pro použití na vodních čerpadlech.
- Na toto vodní čerpadlo montujte originální příslušenství STIHL.
- Hadice a příslušenství montujte tak, jak je popsáno v tomto návodu k použití nebo v návodu k použití příslušenství.
- Do otvorů ve vodním čerpadle nestrkejte žádné předměty.
- Opotřebované nebo poškozené informační štítky vyměňte.
▶ Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.
4.7 Palivo a plnění nádrže
⚠️ VAROVÁNÍ
■ Palivem používaným pro toto vodní čerpadlo je benzín. Benzín je vysoce hořlavý. Pokud se benzín dostane do styku s otevřeným ohněm nebo horkými předměty, může způsobit požár nebo výbuch. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Benzín chraňte před nadměrnou teplotou a ohněm.
▶ Zabraňte rozlití benzínu.
▶ Pokud dojde k rozlití benzínu: Benzín otřete hadrem a motor zkoušejte nastartovat pouze tehdy, jestliže jsou všechny části vodního čerpadla a okolí vodního čerpadla suché.
▶ Nekuřte.
▶ Palivo do nádrže nelijte v blízkosti ohně.
▶ Před naléváním paliva vypněte motor a počkejte, až vychladne.
▶ Pokud je třeba nádrž na palivo vyprázdnit: Tuto činnost provádějte venku.
▶ Motor startujte minimálně 3 m od místa, kde jste nalévali palivo do nádrže.
▶ Vodní čerpadlo nikdy neskladujte v uzavřených prostorách, pokud je v nádrži benzín.
■ Vdechování benzínových výparů může být pro osoby jedovaté.
▶ Benzínové výpary nevdechujte.
česky 4 Bezpečnostní pokyny
- Palivo do nádrže nalévejte na dobře odvě-traném místě.
■ Vodní čerpadlo se během práce zahřívá. Benzín se rozpíná a v palivové nádrži může vzniknout přetlak. Při otvíráni uzávěru palivové nádrže může dojít k vystříknutí benzinu. Vystříknutý benzin se může vznítit. Uživatel může být těžce zraněn.
▶ Vodní čerpadlo nechte nejdříve vychladnout, teprve potom otvírejte uzávěr palivové nádrže.
- Oděv, který se dostane do styku s benzínem, se může snadněji vznítit. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Pokud se oděv dostane do styku s benzínem: Oděv si převlékněte.
■ Benzín může představovat ohrožení pro životní prostředí.
▶ Zabraňte rozlití paliva.
- Benzín odevzdejte v souladu s předpisy k ekologické likvidaci.
■ V případě, že se benzín dostane do styku s pokožkou nebo očima, může dojít k podráždění pokožky nebo očí.
▶ Vyhýbejte se kontaktu s benzínem.
▶ V případě, že dojde k zasažení pokožky: Postižená místa pokožky umyjte vydatným množstvím vody a mýdlem.
▶ V případě, že dojde k zasažení očí: Zasažené oči vyplachujte nejméně po dobu 15 minut vydatným množstvím vody a vyhledejte lékaře.
■ Systém zapalování vodního čerpadla produkuje jiskry. Jiskry mohou vylétávat ven, a způsobit tak požár nebo výbuch v okolí, kde se nacházejí snadno vznítitelné nebo výbušné materiály či předměty. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Používejte takové zapalovací svíčky, které jsou uvedeny v tomto návodu k použití.
- Zapalovací svíčku zašroubujte a dotáhněte.
▶ Nástrčku zapalovací svíčky pevně zamáčkněte.
■ Pokud byl do vodního čerpadla nalit benzín, který je pro daný motor nevhodný, může dojít k poškození vodního čerpadla.
- Používejte čerstvý značkový bezolovnatý benzín.
▶ Dodržujte specifikace uvedené v návodu k použití motoru.
4.8 Práce
▲ VAROVÁNÍ
■ Pokud uživatel nenastartuje motor správně, může nad vodním čerpadlem ztratit kontrolu. Uživatel může být těžce zraněn.
- Nastartování motoru provádějte způsobem, který je popsán v tomto návodu k použití.
■ Pokud je vodní čerpadlo uvedeno do provozu bez připojených hadic, mohou se ruce uživatele dostat do sacího a výstupního otvoru. Uživatel může být těžce zraněn.
▶ Vodní čerpadlo uvádějte do provozu pouze s připojenými hadicemi.
▶ Sacího ani výstupního otvoru se nedotý-kejte rukama.
■ Jestliže motor běží, vznikají výfukové plyny. Vdechování výfukových plynů může být pro osoby jedovaté.
▶ Výfukové plyny nevdechujte.
▶ Vodním čerpadlo používejte v dobře větraném prostoru.
▶ Nepoužívejte vodní čerpadlo ve studni.
▶ Pokud se vyskytnou bolesti hlavy, nevolnost, poruchy vidění, poruchy sluchu nebo závratě: ukončete práci a vyhledejte lékaře.
■ Pokud uživatel nosí chrániče sluchu a motor běží, je schopen vnímat a vyhodnocovat zvuky pouze omezeně.
▶ Pracujte klidně a s rozvahou.
■ Pokud se chování vodního čerpadla během práce změní nebo se chová neobvykle, může to znamenat, že se nenachází ve stavu odpovídajícímu bezpečnostním požadavkům. Může dojít k vážnému zranění osob a ke vzniku věcných škod.
- Ukončete práci a vyhledejte odborného pro-dejce výrobků STIHL.
■ Při teplotách pod 0 °C může na podlaze a v součástech vodního čerpadla zamrzat voda. Uživatel může uklouznout, upadnout a těžce se zranit. Může dojít k hmotným škodám.
- Při teplotách nižších než 0 °C vodní čerpadlo nepoužívejte.
■ Při tahání za sací nebo tlakovou hadici se vodní čerpadlo může pohybovat a může se převrátit. Může dojít k hmotným škodám.
▶ Za sací ani tlakovou hadici netahejte.
■ Pokud je vodní čerpadlo na šikmém, nerovném nebo nezpevněném povrchu, může se pohybovat a může se převrátit. Může dojít k hmotným škodám.
4 Bezpečnostní pokyny česky
▶ Vodní čerpadlo postavte na vodorovný a pevný povrch bez nerovností.
▶ Vodní čerpadlo zajistěte proti pohybu.
■ Nasávané vysoce hořlavé a výbušné kapaliny mohou způsobit požár a výbuch. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Vysoce hořlavé ani výbušné kapaliny nena-sávejte ani nerozstřikujte.
■ Nasávané dráždivé, žíravé a toxické kapaliny mohou ohrozit zdraví a poškodit součásti vodního čerpadla. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Dráždivé, žíravé ani toxické kapaliny nena-sávejte ani nerozstřikujte.
■ Vodní čerpadlo není bez cizorodých zárodků a není vhodné pro potraviny. Při nasávání tekutých potravin dochází k jejich kontaminaci.
- Tekuté potraviny nenasávejte ani nerozstři- kujte.
■ Pokud není vodní čerpadlo před spuštěním motoru naplněno vodou, může dojít k poškození vodního čerpadla.
- Před spuštěním motoru naplňte vodní čerpadlo vodou.
■ Pokud není nasazen sací koš, mohou se do vodního čerpadla nasávat předměty. Vodní čerpadlo se může ucpat nebo poškodit.
■ Motor vodního čerpadla není vodotěsný. Pokud je vodní čerpadlo umístěno ve vodě, může dojít k poškození motoru.
- Vodní čerpadlo provozujte na suchém podkladu.
■ Nesprávně položené hadice se mohou poškodit nebo o ně mohou osoby zakopnout. Může tak dojít ke zranění osob a k poškození hadic.
- Hadice vedte a označte tak, aby o něj osoby nemohly zakopnout.
- Hadice ved'te tak, aby nebyly napnuté nebo zamotané.
- Hadice vedte tak, aby se nemohly poškodit, zalomit či zmáčknout a aby se o sebe nedřely.
- Hadice chraňte před horkem, olejem a chemikáliemi.
■ Pokud se na vodní čerpadlo někdo posadí nebo postaví, může přijít do styku s horkými částmi zařízení a vážně se zranit. Pokud se na vodní čerpadlo odkládají předměty, mohou spadnout a může dojít k vážnému poranění osob.
- Na vodní čerpadlo nesedejte ani na něm nestůjte.
▶ Na vodní čerpadlo neodkládejte žádné předměty.
4.9 Přeprava
▲ VAROVÁNÍ
■ Vodní čerpadlo se může během přepravy převrátit nebo posunout. Může tak dojít ke zranění osob a ke vzniku věcných škod.
▶ Vypněte motor.
▶ Vodní čerpadlo zajistěte napínacími pásy, popruhy nebo sítí tak, aby se nemohlo převrátit nebo pohybovat.
■ Poté, co motor běžel, může být tlumič výfuku a motor horký. Uživatel se může popálit.
- Vodní čerpadlo prénášejte na rámu tak, aby tlumič výfuku směřoval od těla.
■ Při teplotách pod 0 °C může v součástech vodního čerpadla zamrznout voda. Vodní čerpadlo se může poškodit.
▶ Vodní čerpadlo vyprázdněte.
4.10 Uložení
▲ VAROVÁNÍ
■ Děti nedokážou rozpoznat nebo posoudit nebezpečnost vodního čerpadla. Může dojít k vážnému zranění dětí.
▶ Vypněte motor.
▶ Vodní čerpadlo uchovávejte mimo dosah dětí.
■ Elektrické kontakty a kovové součásti vodního čerpadla mohou vlhkostí korodovat. Vodní čerpadlo se může poškodit.
▶ Vodní čerpadlo uchovávejte na čistém a suchém místě.
■ Při teplotách pod 0 °C může v součástech vodního čerpadla zamrznout voda. Vodní čerpadlo se může poškodit.
▶ Vodní čerpadlo vyprázdněte.
4.11 Čištění, údržba a opravy
⚠️ VAROVÁNÍ
■ Pokud během provádění čištění, údržby nebo opravy běží motor, může se vodní čerpadlo dát nechtěně do pohybu. Může dojít k vážnému zranění osob a ke vzniku věcných škod.
▶ Vypněte motor.
■ Poté, co motor běžel, může být tlumič výfuku a motor horký. Může dojít k popálení osob.
Čekejte, dokud tlumič výfuku a motor nevychladnou.
■ Agresivní čisticí prostředky, čištění proudem vody nebo ostrými předměty může poškodit
česky 5 Příprava vodního čerpadla k použití
vodní čerpadlo nebo hadice. Pokud vodní čerpadlo nebo hadice nejsou řádně vyčištěné, komponenty již nemohou správně fungovat a bezpečnostní zařízení mohou být nefunkční. Může dojít k vážnému zranění.
▶ Vodní čerpadlo čistěte tak, jak je popsáno v tomto návodu k použití.
- Hadice čistěte tak, jak je popsáno v tomto návodu k použití.
■ Pokud vodní čerpadlo nebo hadice nejsou udržovány nebo opravovány podle popisu v tomto návodu k použití, mohou součásti přestat správně fungovat a bezpečnostní zařízení mohou být nefunkční. Tento stav může způsobit těžké zranění nebo usmrcení osob.
▶ Vodní čerpadlo udržujte a opravujte tak, jak je popsáno v tomto návodu k použití.
- Hadice udržujte tak, jak je popsáno v návodu k použití použitých hadic.
5 Příprava vodního čerpadla k použití
5.1 Příprava vodního čerpadla k použití
Před zahájením práce musí být provedeny následující kroky:
- Odstraňte obalový materiál a přepravní zajištění.
▶ Ujistěte se, že je vodní čerpadlo v bezpečném technickém stavu, 14.6.
▶ Vodní čerpadlo vyčistěte, 14.1.
▶ Vodní čerpadlo připojte ke zdroji vody, 6.1. - Skřín vodního čerpadla naplňte vodou, 16.2.
Do vodního čerpadla nalijte palivo, 17.1.
▶ Doplňte motorový olej, 07.2
Zkontrolujte ovládací prvky, 9.1.
▶ Pokud tyto kroky nelze provést: Vodní čerpadlo nepoužívejte a vyhledejte specializovaného prodejce výrobků STIHL.
6 Připojení na vodní zdroj

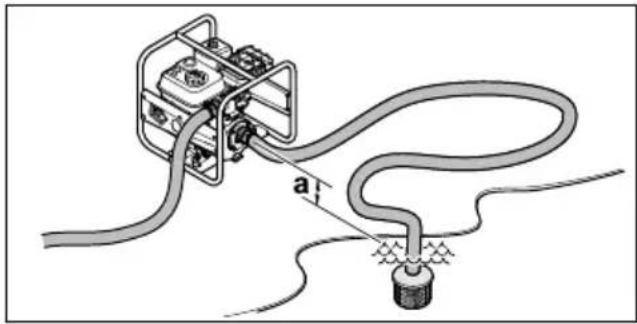

6.1 Připojení vodního čerpadla ke zdroji vody
Vodní čerpadlo může nasávat vodu z dešťových sudů, cisteren a z tekoucích nebo stojatých vod.
Aby mohla být voda nasávána, nesmí výškový rozdíl mezi vodním čerpadlem a vodním zdrojem překročit maximální výšku sání (a), 8.1.
Sací hadice musí být sama o sobě stabilní, aby nedošlo k jejímu zborcení při podtlaku.
Musí být použit sací koš.
Připojení hadicových přípojek
▶ Vypněte motor.
- Našroubujte prévlečné matice (1) spolu s hrdly (2) a těsněním (3).

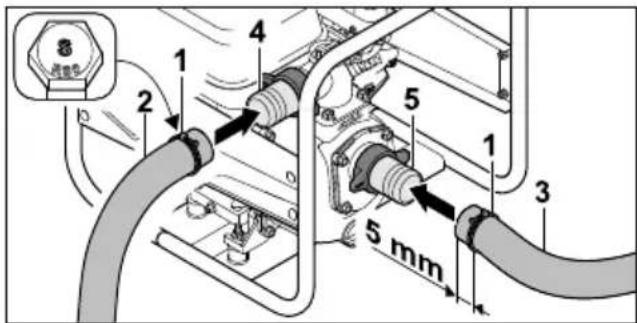

Připojení hadic
▶ Tlakovou hadici (2) nasuňte přes hrdlo (4).
▶ Sací hadici (3) nasuňte přes hrdlo (5).

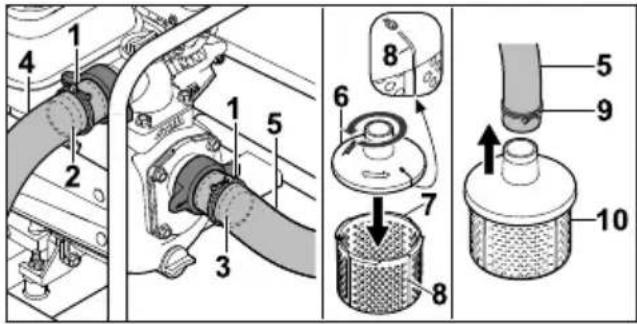

- Upínací objímky (1) umístěte doprostřed nad odporovými žebry hrdel (2 a 3).
- Utáhněte šrouby upínacích objímek (1). Tlaková hadice (4) a sací hadice (5) jsou pevně připojeny k vodnímu čerpadlu.
▶ Horní díl sacího koše (6) nasad'te na spodní díl sacího koše (7) a utáhněte otočením proti směru hodinových ručiček, dokud nebudou značky (8) na horním (6) a spodním díle (7) v jedné řadě.
Horní díl (6) a spodní díl (7) sacího koše jsou navzájem pevně spojeny.
▶ Upínací objímku (9) nasuňte na opačný konec sací hadice (5)
- Opačný konec sací hadice (5) nasuňte přes hrdlo sacího koše (10).
- Upínací objímku (9) na hrdle sacího koše (10) vystřed'te.
- Šroub upínací objímky (10) utáhněte.
Sací koš (10) je pevně spojen se sací hadicí (5).
▶ Sací koš (10) zavěste do zdroje vody tak, aby se sací koš (10) nedotýkal dna.
VAROVÁNÍ
■ Během provozu vodní čerpadlo neodpojujte od zdroje vody a nenechte ho běžet naprázdno. Provoz bez zcela naplněné skříně může vodní čerpadlo vážně poškodit.

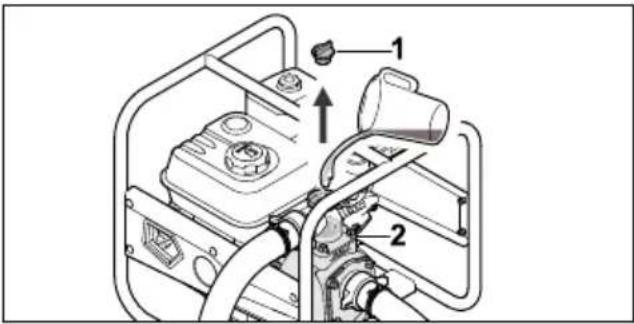

6.2 Naplnění skříně vodního čerpa- dla vodou
UPOZORNĚNÍ
■ Při dodání není ve skříni vodního čerpadla žádná voda. Aby mohla být voda nasávána a čerpána hadicemi, musí být vodní čerpadlo naplněné vodou. Nastartování motoru bez vody ve skříni vodního čerpadla nebo jen s malým množstvím vody může vodní čerpadlo poškodit.
- Před nastartováním nalijte do skřině vodního čerpadla vodu.
▶ Upevňovacím šroubem (1) otáčejte proti směru hodinových ručiček, dokud nebude možné upevňovací šroub (1) vyjmout.
- Skřín vodního čerpadla naplňte nejméně 2 l vody.
▶ Nasad'te upevňovací šroub (1).
▶ Upevňovacím šroubem (1) otočte ve směru hodinových ručiček a pevně jej utáhněte rukou.
7 Doplňování paliva a moto- rového oleje do vodního čerpadla
7.1 Nalití paliva do vodního čerpa- dla
UPOZORNĚNÍ
■ Pokud do vodního čerpadla nenalijete správné palivo, může dojít k jeho poškození.
- Postupujte podle pokynů v návodu k použití motoru.
▶ Vypněte motor.
▶ Vodní čerpadlo postavte na rovný povrch tak, aby uzávěr palivové nádrže směřoval nahoru.
- Okolí uzávěru palivové nádrže očistěte vlhkým hadrem.
- Uzávěrem palivové nádrže (1) otáčejte tak dlouho proti směru hodinových ručiček, až ho lze sundat.
▶ Uzávěr palivové nádrže (1) sundejte.
▶ Doplňte palivo tak, aby nevyteklo a aby zůstalo nejméně 15 mm pod okrajem palivové nádrže.
- Uzávěr palivové nádrže (1) nasad'te na palivo-vou nádrž.
- Uzávěrem palivové nádrže (1) otáčejte ve směru hodinových ručiček a pevně dotáhněte rukou.
Palivová nádrž je zavřená.
7.2 Doplnění motorového oleje
Motorový olej promazává a chladí motor.
Specifikace motorového oleje a plnicí množství jsou uvedeny v návodu k použití motoru.
UPOZORNĚNÍ
■ Při dodání není ve vodním čerpadle žádný motorový olej. Startování motoru bez motorového oleje nebo jen s malým množstvím může vodní čerpadlo poškodit.
- Před každým startem zkontrolujte stav motorového oleje a v případě potřeby motorový olej doplňte.
- Motorový olej plňte podle návodu k použití příslušného motoru.
8 Startování a vypínání motoru

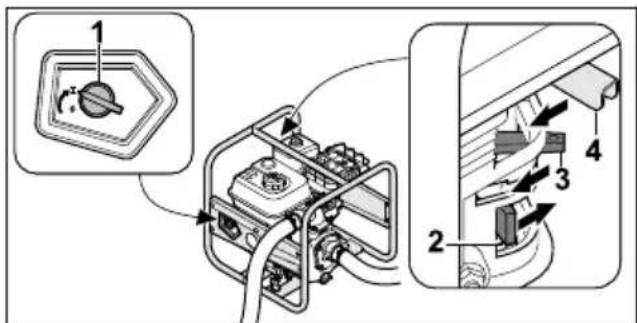

8.1 Nastartování motoru
▶ Vodní čerpadlo postavte na rovný povrch.
▶ Hlavní spínač (1) otočte do polohy
▶ Palivový kohout (2) posuňte ve směru šipky.
▶ Páku sytiče (3) posuňte ve směru šipky.
▶ Páku akcelerátoru (4) posuňte ve směru šipky.

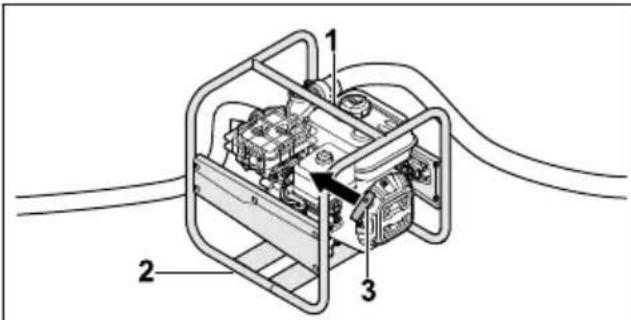

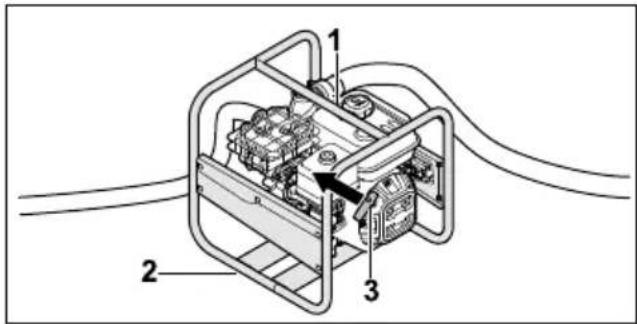

▶ Vodní čerpadlo přitlačte levou rukou za horní rám (1) k podlaze a pravou nohou si stoupněte na spodní rám (2).
▶ Rukojet' startování (3) vytahujte pomalu pravou rukou až po citelný odpor.
▶ Rychle zatáhněte za rukojet' startéru (3) a ved'te ji zpět, dokud se motor nerozeběhne.
- Páku sytiče zasuňte zpátky tak, aby nedošlo k zahlcení motoru.
8.2 Vypnutí motoru
▶ Hlavní spínač (1) otočte do polohy 0. Motor se zastaví.
9 Kontrola vodního čerpadla
9.1 Kontrola ovládacích prvků
▶ Spust'te motor.
▶ Hlavní spínač otočte do polohy 0. Motor se zastaví.
▶ Pokud se motor nezastaví:
Zavřete palivový kohout a vodní čerpadlo nepoužívejte. Vyhledejte specializovaného prodejce výrobků STIHL.
Hlavní spínač je vadný.
10 Použití vodního čerpadla
10.1 Zajištění vodního čerpadla
▶ Vodní čerpadlo zajistěte proti pohybu.
10.2 Vedení sací hadice
Sací hadici vhodně vypodložte, aby závitová přípojka sacího otvoru nebyla příliš zatížená a těsnění nebylo zmáčknuté nebo se neposunulo.
▶ Sací hadici (2) podložte vhodným předmětem (1), aby hadice vedla pokud možno přímo a nebyla zalomená.
10.3 Čerpání
Čerpací výkon lze regulovat nastavením páky akcelerátoru.
Páku akcelerátoru dejte do polohy ⚫: Čerpací výkon se sníží.
Páku akcelerátoru dejte do polohy Čerpací výkon se zvýší.
11 Po skončení práce

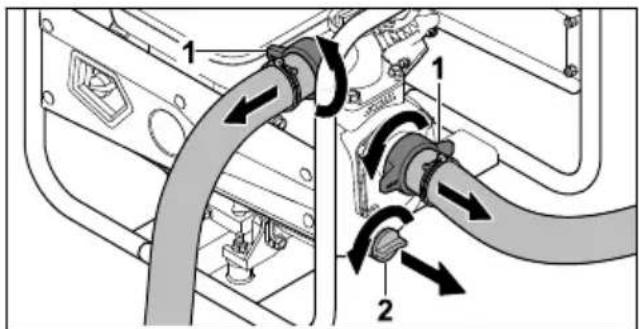

11.1 Po ukončení práce
▶ Vodní čerpadlo připojte ke zdroji vody tak, aby nebylo možné nasát žádný písek ani nečistoty.
- Spust'te motor.
Písek a nečistoty se z vodního čerpadla a hadic vyplaví.
- Vypněte motor.
- Vodní čerpadlo nechte vychladnout.
- Odšroubujte prévlečné matice (1). Hadice jsou demontovány.
▶ Upevňovacím šroubem (2) otáčejte proti směru hodinových ručiček, dokud nebude možné upevňovací šroub (2) vyjmout. Z vodního čerpadla vytéká voda.
▶ Pro úplné vyprázdnění vodní čerpadlo naklopte dopředu.
▶ Nasad'te upevňovací šroub (2).
▶ Upevňovacím šroubem (2) otočte ve směru hodinových ručiček a pevně jej utáhněte rukou.
- Pokud je vodní čerpadlo vlhké: Nechte vodní čerpadlo vyschnout.
▶ Vodní čerpadlo vyčistěte.
12 Přeprava
12.1 Přeprava vodního čerpadla
▶ Vypněte motor.
Přenášení vodního čerpadla
▶ Vodní čerpadlo prénášejte na rámu tak, aby tlumič výfuku směřoval od těla.
Přeprava vodního čerpadla vozidlem
- Vodní čerpadlo zajistěte nastojato tak, aby se nemohlo převrátit či pohnout.
13 Skladování
13.1 Uložení vodního čerpadla
▶ Vypněte motor.
▶ Vodní čerpadlo uložte tak, aby byly splněny následující podmínky:
– Vodní čerpadlo se nachází mimo dosah dětí.
– Vodní čerpadlo je čisté a suché.
- Teplota skladování je -20 až +60 °C.
▶ Pokud má být vodní čerpadlo uložené déle než 30 měsíců:
▶ Otevřete uzávěr palivové nádrže.
▶ Palivovou nádrž vyprázdněte.
▶ Palivovou nádrž zavřete.
14 Čištění
14.1 Čištění vodního čerpadla
▶ Vypněte motor.
▶ Vodní čerpadlo nechte vychladnout.
▶ Vodní čerpadlo vyčistěte vlhkým hadrem nebo rozpouštědlem pryskyřice STIHL.
▶ K vyčištění větracích otvorů použijte štětec.
14.2 Vyčištění sacího koše
▶ Vypněte motor.
▶ Sací koš opláchněte pod tekoucí vodou.
- Při znečištění hrubým materiálem uvolněte spodní díl sacího koše (1) z horního dílu sacího koše (2) otočením proti směru hodinových ručiček a vyjměte. Opláchněte ho zevnitř tekoucí vodou.
14.3 Čištění hadic
▶ Vypněte motor.
▶ K čištění hadic použijte vlhký hadr.
▶ Hadice vypláchněte vodou.
15 Údržba
15.1 Intervaly údržby
Intervaly údržby závisí na okolních podmínkách a pracovních podmínkách. Společnost STIHL doporučuje následující intervaly údržby:
17 Odstranění poruch
17.1 Odstranění poruch vodního čerpadla
| Porucha Příčina Opatření | ||
| Motor nelze spustit. V | nádrži není dosta-tek paliva. | ▸ Do vodního čerpadla nalijte palivo. |
| Karburátor je příliš | horký. | ▸ Vodní čerpadlo nechte vychladnout. |
| Karburátor je | zamrzlý. | ▸ Vodní čerpadlo nechte ohřát. |
| Hlavní vypínač je | v pozici 0. | ▸ Zapněte hlavní vypínač. |
| V nádrži je špatné, | znečištěné nebo staré palivo. | ▸ Používejte čerstvé značkové palivo (bezolovnatý ben-zín).▸ Vyčistěte karburátor.▸ Vyčistěte palivové potrubí. |
| Nástrčka zapalovací | svíčky je vytažena ze zapalovací svíčky nebo je v nástrčce špatně upevněn kabel zapalování. | ▸ Zapalovací svíčku vyčistěte nebo vyměňte.▸ Zkontrolujte spojení mezi kabelem zapalování a nástrčkou. |
| Zapalovací svíčka je | zanesená nebo poš-kozená nebo má nesprávnou vzdálen-ost elektrod. | ▸ Zapalovací svíčku vyčistěte nebo vyměňte.▸ Nastavte správnou vzdálenost elektrod. |
Motor
- Údržbu motoru provádějte tak, jak je uvedeno v návodu k použití příslušného motoru.
Vodní čerpadlo
▶ Vodní čerpadlo nechte každý rok zkontrolovat u odborného prodejce výrobků STIHL.
16 Oprava
16.1 Oprava vodního čerpadla
Uživatel si nemůže vodní čerpadlo opravovat sám.
▶ V případě, že je vodní čerpadlo poškozené: Vodní čerpadlo nepoužívejte a vyhledejte specializovaného prodejce výrobků STIHL.
| Porucha Příčina Opatření | ||
| Motor je zahlcený | palivem. | ► Vyšroubujte a osušte zapalovací svíčku, přepněte hlavní vypínač do polohy 0 a několikrát zatáhněte za startovací lano, když je zapalovací svíčka vyšroubovaná. |
| Vzduchový filtr je | znečištěný. | ► Vyčistěte nebo vyměňte vzduchový filtr. |
| Hladina oleje | v motoru je příliš nízká. | ► Dolijte motorový olej. |
| Motor se obtížně spouští nebo mu klesá výkonu. | V palivové nádrži a v karburátoru je voda nebo je karburátor ucpaný. | ► Palivovou nádrž vyprázdněte, vyčistěte palivové pot-rubí a karburátor. |
| Palivová nádrž je | znečištěná. | ► Vyčistěte palivovou nádrž. |
| Zapalovací svíčka je | zanesená. | ► Vyčistěte nebo vyměňte zapalovací svíčku. |
| Použili jste | nesprávné palivo. | ► Zkontrolujte palivo. |
| Vzduchový filtr je | znečištěný. | ► Vzduchový filtr vyčistěte nebo vyměňte. |
| Motor je velmi horký. Z | zanesená chladicí žebra. | ► Vyčistěte chladicí žebra. |
| Motor běží nerovno-měrně. | Použili jste nesprávné palivo. | ► Zkontrolujte palivo. |
| V nádrži není dosta- | tek paliva. | ► Do vodního čerpadla nalijte palivo. |
| Vzduchový filtr je | znečištěný. | ► Vzduchový filtr vyčistěte nebo vyměňte. |
| Motor během pro-vozu zhasne. | Hladina oleje v motoru je příliš nízká a snímač tlaku oleje motor vypne. | ► Dolijte motorový olej. |
| V nádrži není dosta- | tek paliva. | ► Do vodního čerpadla nalijte palivo. |
| Z čerpadla se silně kouří. | Hladina motorového oleje je příliš vysoká. | ► Vypust’te motorový olej. |
| Vzduchový filtr je | znečištěný. | ► Vzduchový filtr vyčistěte nebo vyměňte. |
| Příliš silné vibrace během provozu. | Tlumiče vibrací jsou opotrebené. | ► Tlumiče vibrací vyměňte. |
| Vodní čerpadlo nečerpá vodu. | Sací koš nebo hadice jsou ucpané. | ► Sací koš a hadice vyčistěte. |
| Je málo vody. ► Ujistěte se, že je k dispozici | dostatečné množství vody. | |
| Ve vodním čerpadle | není voda. | ► Vodní čerpadlo připojte ke zdroji vody.► Vodní čerpadlo naplňte vodou. |
| Je překročena maxi- | mální výtlačná nebo sací výška. | ► Dodržujte maximální výtlačnou a sací výšku. ☐8.1 |
| Sací hadice se zbor- | tila. | ► Použijte odolnou sací hadici. |
| Sací hadice netěsní | nebo není správně připojena. | ► Zkontrolujte sací hadici a připojení. |
18 Technická data
18.1 Vodní čerpadlo STIHL WP 300.0
– Zdvihový objem: 212 cm³
– Výkon (P) podle ISO 8893: 4,4 kW
– Otáčky při zátěži (n): 3600 ot./min
– Maximální volnoběžné otáčky (n₀): 3800 ot./min
– Hmotnost (m), je-li palivová nádrž prázdná: 26 kg
- Maximální objem palivové nádrže: 3,6 dm³ (3,6 l)
- Průměr hrdla: 51 mm (2")
– Maximální výtlačná výška: 33 m
– Maximální sací výška: 7 m
B = sací výška
- Maximální průtok čerpadla (V _max ): 37 m ^3 /h
Průtok čerpadla závisí na výtlačné výšce:
line
| B (m³/h) | A (m) | |---|---| | 0 | 33 | | 5 | 30 | | 10 | 27 | | 15 | 24 | | 20 | 20 | | 25 | 16 | | 30 | 10 | | 35 | 4 | | 37 | 0 |A = výtlačná výška
B = výkon čerpadla
18.2 Hodnoty hluku
Hodnota K pro hladinu akustického tlaku činí 2 dB(A). Hodnota K pro hladinu akustického výkonu činí 2,4 dB(A).
– Hladina akustického tlaku L pA měřená podle normy ISO 20361: 86 dB(A)
– Hladina akustického výkonu L wA měřená podle 2000/14/EC: 99,0 dB(A)
- Hladina akustického výkonu L _wA garantovaná podle 2000/14/EC: 101 dB(A)
18.3 Emisní hodnoty spalin
Hodnota CO₂ naměřená v rámci postupu schvalování typu EU je uvedena na webové adrese www.stihl.com/co2 ve specifických technických údajích výrobku.
Naměřená hodnota CO₂ byla zjištěna na reprezentativním motoru podle normovaného zkušebního procesu za laboratorních podmínek a není žádnou výslovnou nebo implikovanou zárukou výkonu určitého motoru.
Na základě řádného používání a údržby popsané v tomto návodu k obsluze jsou splněny platné požadavky na emise výfukových plynů. Pří změnách na motoru provozní povolení zaniká.
18.4 REACH
REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.
Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach.
19 Náhradní díly a příslušen- ství
19.1 Náhradní díly a příslušenství
STIHL Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.
Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu fir-
mou STIHL posouzeny ohledně jejich spolehlivosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití.
Originální náhradní díly STIHL a originální příslušenství STIHL jsou k dostání u odborného prodejce výrobků STIHL.
20 Likvidace
20.1 Likvidace vodního čerpadlo
Informace o likvidaci získáte na místním úřadě nebo u specializovaného prodejce výrobků STIHL.
Nesprávná likvidace může poškodit zdraví a znečistit životní prostředí.
- Výrobky STIHL včetně obalů likvidujte v souladu s místními předpisy na vhodném sběrném místě určeném k recyklaci.
▶ Nelikvidujte společně s domovním odpadem.
21 Prohlášení o konfor- mitě EU
21.1 Vodní čerpadlo STIHL WP 300.0
STIHL Tirol GmbH
prohlašuje na svoji výhradní odpovědnost, že
– výrobek: vodní čerpadlo
– jmenovitý výkon: 4,4 kW
- výrobní značka: STIHL
- typ: WP 300.0
– sériové identifikační číslo: VB03
splňuje příslušná nařízení směrnic 2000/14/EU, 2006/42/EC, 2011/65/EU a 2014/30/EU a byl vyvinut a vyroben v souladu s následujícími normami platnými vždy k datu výroby: EN 809 a EN 55012.
Měřené a zaručené hladiny akustického výkonu byly zjištěny podle přílohy V směrnice 2000/14/EC.
- Naměřená hladina akustického výkonu: 99,0 dB(A)
– Garantovaná hladina akustického výkonu: 101 dB(A)
Technické dokumenty jsou uloženy u společnosti STIHL Tirol GmbH.
Rok výroby a číslo stroje (sériové číslo) jsou uvedeny na vodním čerpadle.
Langkampfen, 08.10.2021
STIHL Tirol GmbH
v zastoupení
Matthias Fleischer, vedoucí odboru výzkumu a vývoje
v zastoupení
Sven Zimmermann, vedoucí oddělení kvality
22 Adresy
22.1 Hlavní sídlo firmy STIHL
22.2 Distribuční společnosti STIHL
NĚMECKO
Milá zákazníčka, milý zákazník,
– Návod na obsluhu a balenie použitej hadice
– Návod na obsluhu motora
STIHL EHC 605.0/705.0
3 Prehlad slovensky
2.2 Označenie výstražných upozornení v texte
VAROVANIE
Tento symbol odkazuje na kapitolu v tomto návode na obsluhu.
3 Prehlad
3.1 Vodné čerpadlo
4 Uzáver palivovej nádrže
7 Páka štartovacej klapky
11 Uzáver motorového oleja vpredu
12 Uzáver motorového oleja vzadu
Uzáver motorového oleja uzatvára otvor na kontrolu hladiny oleja.
13 Hlavný vypínač
# Výkonový štítok so strojovým číslom
3.2 Diely na pripojenie hadíc
Všimnite si množstvo motorového oleja v nádrži.
Prečítajte si návod na obsluhu, porozumejte mu a uschovajte ho.
4.1 Výstražné symboly
Dodržiavajte bezpečnostné pokyny a ich opatrenia.
Prečítajte si návod na obsluhu, porozumejte mu a uschovajte ho.
Používajte chrániče sluchu.
Nevdychujte výfukové plyny.
Vodné čerpadlo STIHL WP 300.0 nie je určené na používanie na tieto účely:
– čerpanie benzínu, oleja, riedidla, rozpúšt'adla a podobných látok,
– čerpanie kyselín, lúhov, zásad a podobných látok,
– čerpanie tekutých potravín,
– čerpanie slanej vody,
– čerpanie vody s teplotou nad 40 °C.
UPOZORNENIE
▶ Prečítajte si návod na obsluhu, porozumejte mu a uschovajte ho.
- Ak používatel nosí kardiostimulátor: Uistite sa, že elektrické pole na kardiostimulátor nemá vplyv.
4.4 Odev a vybavenie
VAROVANIE
▶ Používajte chrániče sluchu.
▶ Noste úzko priliehavý odev.
▶ Odložte šály a šperky.
▶ Vodné čerpadlo nikdy nenechávajte bez dozoru.
- Zabezpečte, aby sa deti s vodným čerpadlom nemohli hrat'.
– Vodné čerpadlo nie je poškodené.
– Uzáver palivovej nádrže je uzatvorený.
– Vodné čerpadlo je čisté.
- Ak je vodné čerpadlo znečistené: Vodné čerpadlo vyčistite.
▶ Nevymieňajte ho.
▶ Chráňte benzín pred teplom a ohňom.
▶ Benzín nevylievajte.
▶ Pred doplňaním paliva vypnite motor a nechajte ho vychladnút'.
▶ Vodné čerpadlo s benzínom v nádrži nikdy neskladujte v uzavretých priestoroch.
▶ Nevdychujte benzínové výpary.
- Dopíňanie paliva vykonávajte na dobre vetranom mieste.
▶ Nevdychujte výfukové plyny.
▶ Nevsávajte ani neaplikujte dráždivé, žieravé ani jedovaté kvapaliny.
- Pred naštartovaním motora naplňte vodné čerpadlo vodou.
4.11 Čistenie, údržba a oprava
VAROVANIE
Sací kôš sa musí použit'.
- Pred spustením napustite do tela vodného čerpadla vodu.
- Oblast' okolo uzáveru palivovej nádrže vyčistite navlhčenou handrou.
- Nasad'te uzáver palivovej nádrže (1) na palivovú nádrž.
▶ Uzáver palivovej nádrže (1) otáčajte v smere hodinových ručičiek a rukou pevne dotiahnite. Palivová nádrž je uzatvorená.
Motorový olej motor maže a chladí.
▶ Otočte hlavný vypínač (1) na
▶ Posuňte palivový ventil (2) v smere šípky.
- Posuňte páku štartovacej klapky (3) v smere šípky.
▶ Posuňte páku akcelerátora (4) v smere šípky.
- Ľavou rukou chyt'te vodné čerpadlo za horný rám a pritlačte ho k zemi (1) a pravou nohou stúpte na spodný rám (2).
- Pravou rukou pomaly vyt'ahujte rukovät' štar-téra (3), kým nepocítite zretelný odpor.
▶ Rýchlo opakovane vyt'ahujte rukovát' štartéra (3), kým sa motor nespustí. - Zatlačte páku štartovacej klapky naspät', aby sa motor nezastavil.
9.1 Kontrola ovládacích prvkov
▶ Naštartujte motor.
▶ Otočte hlavný vypínač na 0. Motor sa vypne.
- Ak sa motor nevypne:
- Zatvorte palivový ventil, vodné čerpadlo nepoužívajte a vyhládajte odborného predajcu STIHL. Hlavný vypínač má poruchu.
- Zabezpečte vodné čerpadlo tak, aby sa nemo-hlo pohybovat'.
10.2 Podloženie sacej hadice
Výkon čerpadla je možné nastavit' pomocou páky akcelerátora.
Posuňte páku akcelerátora do polohy ♦: Výkon čerpadla sa znižuje.
Posuňte páku akcelerátora do polohy Výkon čerpadla sa zvýši.
11 Po ukončení práce
11.1 Po práci
12.1 Preprava vodného čerpadla
▶ Vypnite motor.
- Vodné čerpadlo držte za rám a neste tak, aby tlmič výfuku smeroval od tela.
Preprava vodného čerpadla pomocou vozidla
– Vodné čerpadlo je čisté a suché.
- Teplota skladovania je od -20 °C do +60 °C.
▶ Palivovú nádrž vyprázdnite.
15.1 Intervaly údržby
16.1 Oprava vodného čerpadla
18.1 Vodné čerpadlo STIHL WP 300.0
– Zdvihový objem: 212 cm³
– Výkon (P) podla normy ISO 8893: 4,4 kW
– Prevádzkové otáčky motora (n): 3600 ot./min
– Maximálne otáčky na volnobehu ( n_0 ): 3800 ot./min
– Hmotnost' (m) s prázdnou palivovou nádržou: 26 kg
- Maximálny obsah palivovej nádrže: 3,6 dm ^3 (3,6 l)
- Priemer hrdla: 51 mm (2")
– Maximálny výtlak: 33 m
– Maximálna sacia výška: 7 m
line
| B (m³/h) | A (m) | |---|---| | 0 | 33 | | 5 | 30 | | 10 | 27 | | 15 | 24 | | 20 | 20 | | 25 | 16 | | 30 | 11 | | 35 | 4 | | 37 | 0 |$$ A = v y t l a k $$
$$ B = \text { p r i e t o k } $$
18.2 Zvukové hodnoty
18.3 Emisná hodnota výfukových plynov
20.1 Likvidácia vodného čerpadla
21.1 Vodné čerpadlo STIHL WP 300.0
STIHL Tirol GmbH
– Nameraná hladina akustického výkonu: 99,0 dB(A)
– Garantovaná hladina akustického výkonu: 101 dB(A)
Matthias Fleischer, vedúci odboru výskumu a vývoja
V Z.
Sven Zimmermann, vedúci oddelenia kvality
22.1 Vodné čerpadlo STIHL WP 300.0
STIHL Tirol GmbH
– Nameraná hladina akustického výkonu: 99,0 dB(A)
– Garantovaná hladina akustického výkonu: 101 dB(A)
Matthias Fleischer, vedúci odboru výskumu a vývoja
V Z.
fimmemann pm
Sven Zimmermann, vedúci oddelenia kvality
