| Tipo di prodotto | Pompa per acqua |
| Marca | STIHL |
| Modello | WP 300.0 |
| Peso (serbatoio vuoto) | 26 kg |
| Capacità del serbatoio di carburante | 3,6 litri |
| Tipo di carburante | Benzina senza piombo |
| Motore | Cilindrata 212 cm³, potenza 4,4 kW (ISO 8893) |
| Regime nominale | 3600 giri/min |

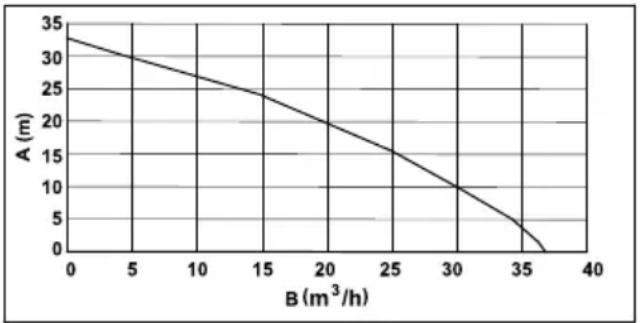

| Portata massima | 37 m³/h |

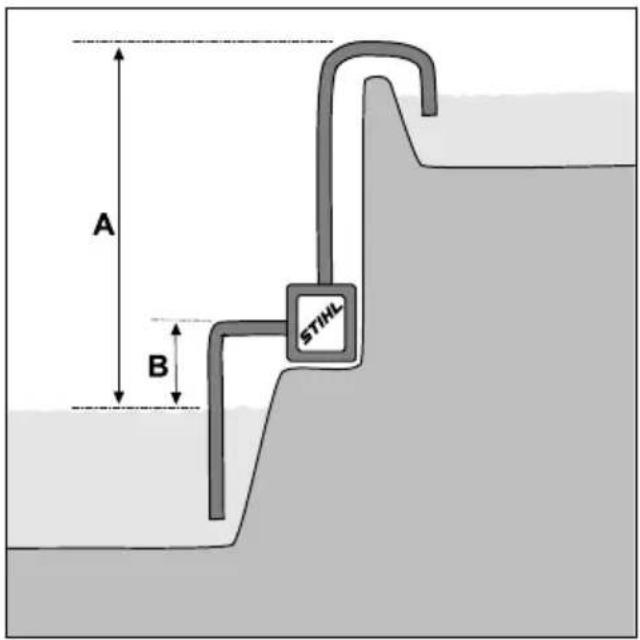

| Altezza di mandata massima | 33 m |
| Altezza di aspirazione massima | 7 m |
| Diametro dei raccordi | 51 mm (2 pollici) |
| Livello di pressione sonora (LpA) | 86 dB(A) |
| Livello di potenza acustica garantito | 101 dB(A) |
| Sicurezza | Arresto di emergenza, protezione contro le ripartenze accidentali, carter di protezione |
| Manutenzione | Scaricare l'acqua dopo l'uso, pulire il filtro, manutenzione annuale presso un rivenditore STIHL |
| Pezzi di ricambio | Utilizzare solo ricambi originali STIHL |
Domande frequenti - WP 300 STIHL
Domande degli utenti su WP 300 STIHL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa in formato PDF gratuitamente! Trova il tuo manuale WP 300 - STIHL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. WP 300 del marchio STIHL.

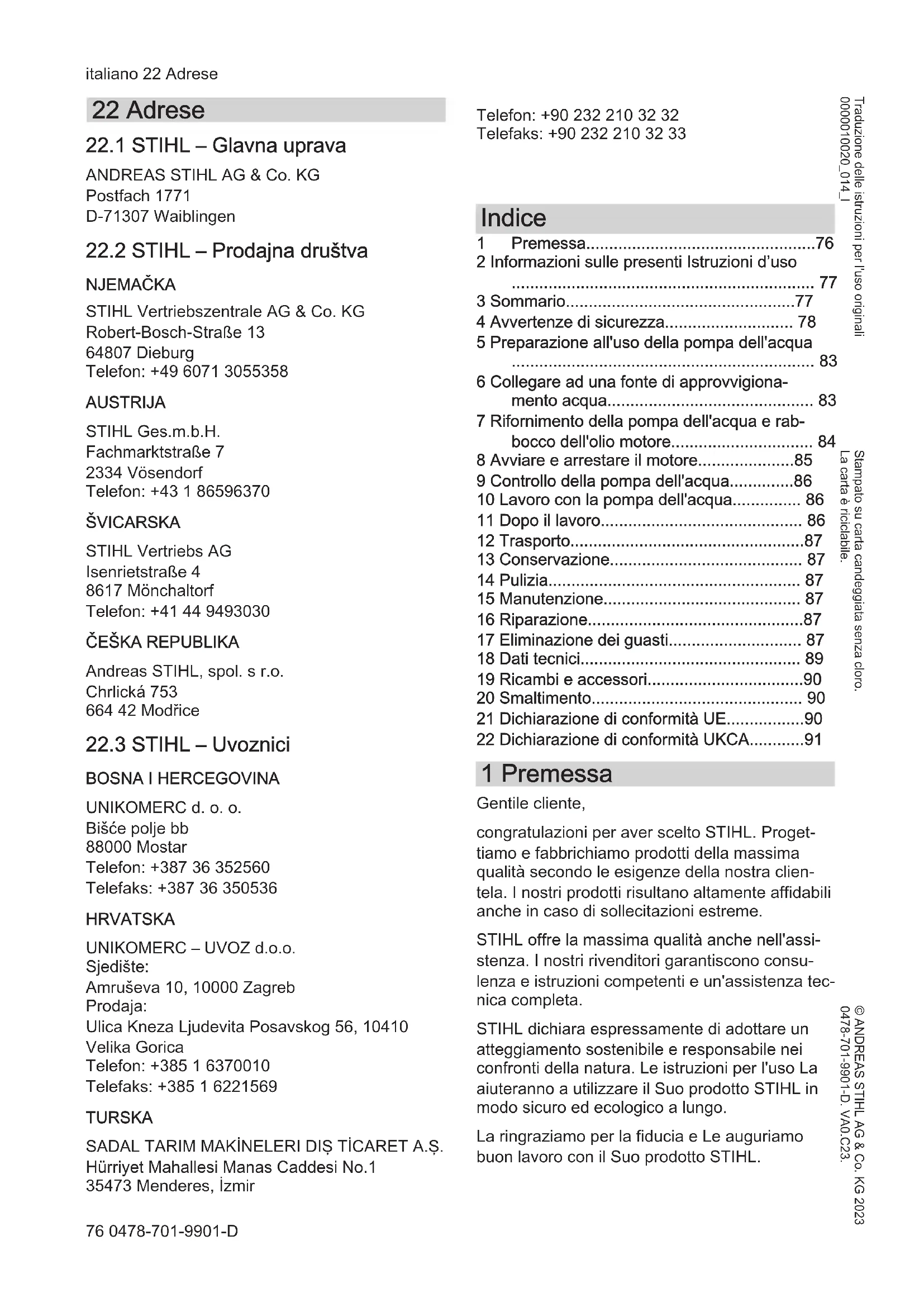

MANUALE UTENTE WP 300 STIHL
76 - 91 Istruzioni d'uso
2 Informazioni sulle presenti Istruzioni d'uso 77
3 Sommario....77
4 Avvertenze di sicurezza.... 78
5 Preparazione all'uso della pompa dell'acqua 83

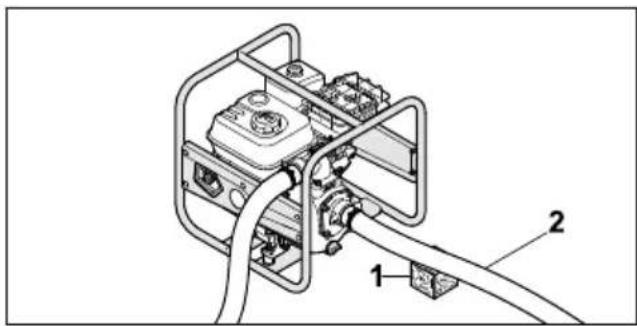

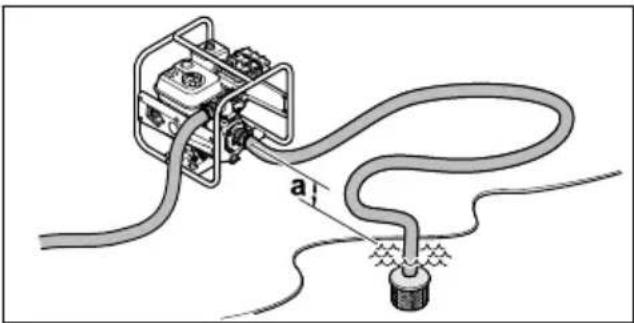

6 Collegare ad una fonte di approvvigiona- mento acqua.... 83
7 Rifornimento della pompa dell'acqua e rab- bocco dell'olio motore.... 84

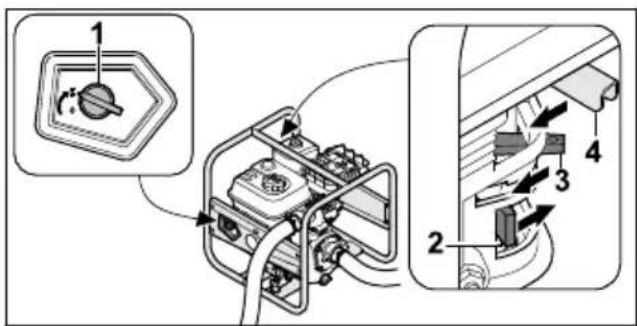

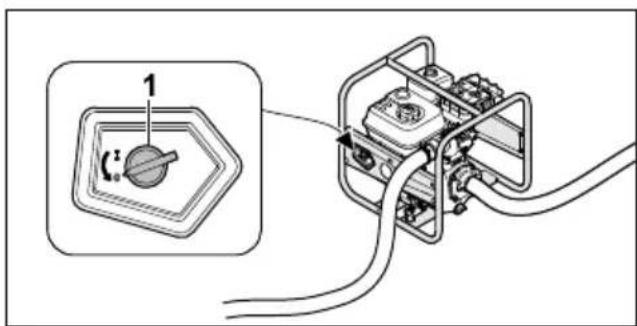

8 Avviare e arrestare il motore....85
9 Controllo della pompa dell'acqua....86
10 Lavoro con la pompa dell'acqua.... 86

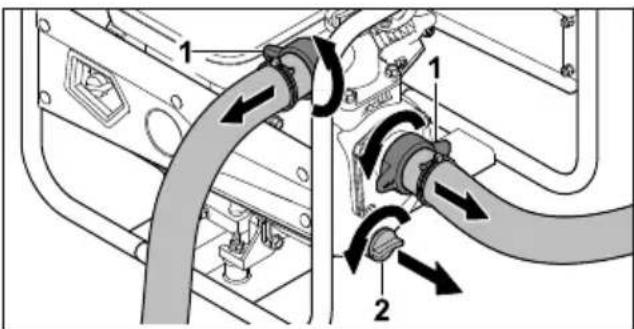

11 Dopo il lavoro.... 86
12 Trasporto....87
13 Conservazione.... 87
14 Pulizia....87
15 Manutenzione.... 87
16 Riparazione....87
17 Eliminazione dei guasti.... 87
18 Dati tecnici.... 89
19 Ricambi e accessori....90
20 Smaltimento....90
21 Dichiarazione di conformità UE....90
22 Dichiarazione di conformità UKCA....91
1 Premessa
Gentile cliente,
congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.
STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.
STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.
La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.
Dr. Nikolas Stihl
IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.
2 Informazioni sulle presenti Istruzioni d'uso
2.1 Documenti applicabili
Le presenti istruzioni per l'uso sono una traduzione delle istruzioni per l'uso originali del produttore ai sensi della Direttiva CE 2006/42/EC.
Si applicano le norme per la sicurezza locali.
- Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti:
- Istruzioni per l'uso e imballaggio del tubo flessibile utilizzato
- Istruzioni per l'uso del motore STIHL EHC 605.0/705.0
2.2 Contrassegno delle avvertenze nel testo
AVVERTENZA
■ L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte.
▶ Le misure indicate possono consentire di evitare gravi lesioni o la morte.
AVVISO
■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali.
▶ Le misure menzionate possono evitare danni materiali.
2.3 Simboli nel testo
Questo simbolo indica un capitolo nelle presenti istruzioni per l'uso.
3 Sommario

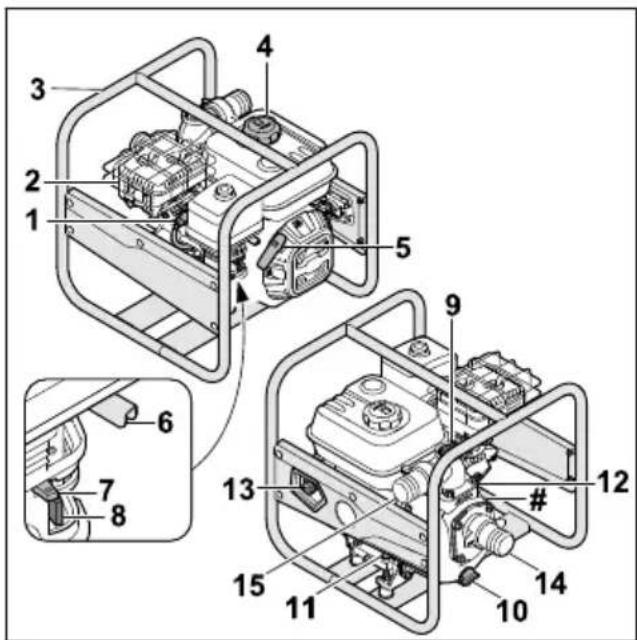

3.1 Pompa dell'acqua
1 Cappuccio candela di accensione Il cappuccio candela di accensione collega il cavo dell'accensione alle candele.
2 Silenziatore Il silenziatore riduce le emissioni sonore della pompa dell'acqua.
3 Telaio Il telaio serve a proteggere e trasportare la pompa dell'acqua.

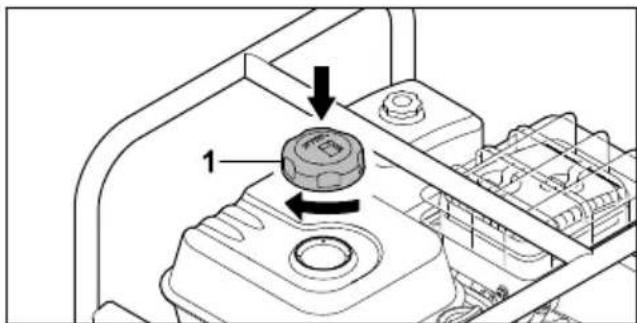

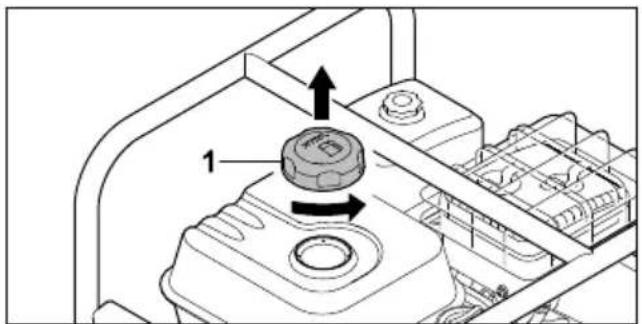

4 Tappo del serbatoio carburante Il tappo del serbatoio carburante chiude il serbatoio carburante.
5 Maniglia di avviamento La maniglia di avviamento serve ad avviare il motore.
6 Leva acceleratore La leva acceleratore serve ad accelerare il motore.
7 Leva dello starter La leva dello starter serve ad avviare il motore.
8 Rubinetto del carburante Il rubinetto del carburante interrompe l'alimentazione del carburante.

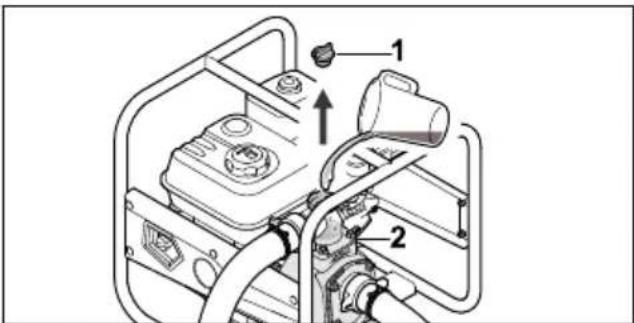

9 Tappo di chiusura Il tappo di chiusura chiude l'apertura per il rabbocco dell'acqua.
10 Tappo di chiusura Il tappo di chiusura chiude l'apertura per lo scarico dell'acqua.
11 Tappo dell'olio motore anteriore Il tappo di chiusura olio motore chiude l'aper- tura per il rabbocco dell'olio motore.
12 Tappo dell'olio motore posteriore Il tappo dell'olio motore chiude l'apertura per il controllo del livello dell'olio.
13 Interruttore principale L'interruttore principale serve ad accendere e spegnere il motore.
14 Apertura di aspirazione L'apertura di aspirazione serve a collegare il tubo flessibile di aspirazione.
15 Apertura di uscita L'apertura di uscita serve a collegare il tubo flessibile di pressione.
# Targhetta dati prestazioni con numero di macchina

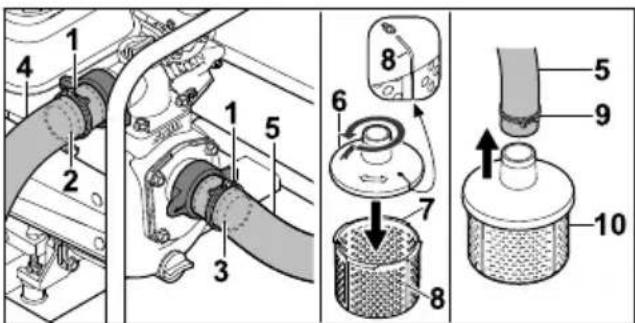

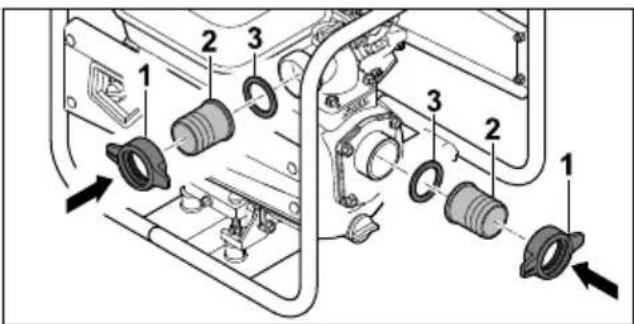

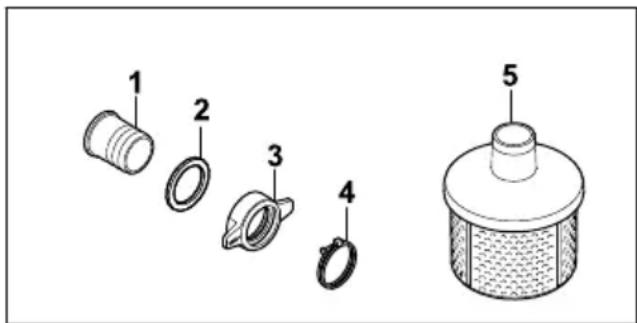

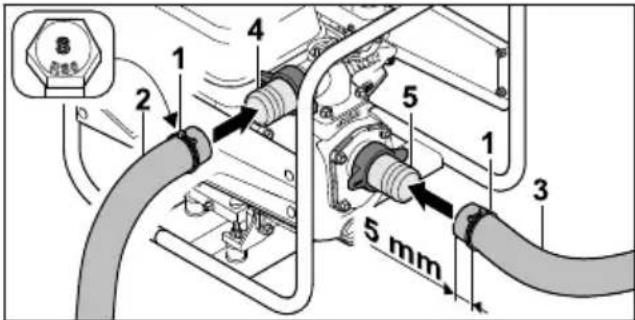

3.2 Componenti per il collegamento dei tubi flessibili
1 Bocchettone Il bocchettone serve a collegare un tubo flessibile.
2 Guarnizione La guarnizione sigilla il bocchettone.
3 Dado a risvolto Il dado a risvolto fissa il bocchettone sulla pompa dell'acqua.
4 Fascetta di fissaggio La fascetta di fissaggio fissa un tubo flessibile al bocchettone.

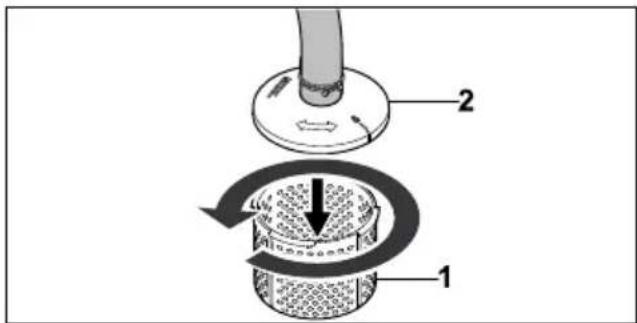

5 Filtro Il filtro filtra l'acqua aspirata.
3.3 Simboli
I simboli possono trovarsi sulla pompa dell'acqua, sul motore o sul bocchettone di riempimento olio e indicano quanto segue:
Il rubinetto del carburante viene aperto e chiuso spostando il regolatore.
In caso di avvio di un motore a combustione freddo, occorre attivare lo starter.
Rispettare la capacità di riempimento olio motore.
Leggere, comprendere e conservare le istruzioni per l'uso.
Il motore deve essere rabboccato con olio motore prima dell'avvio.

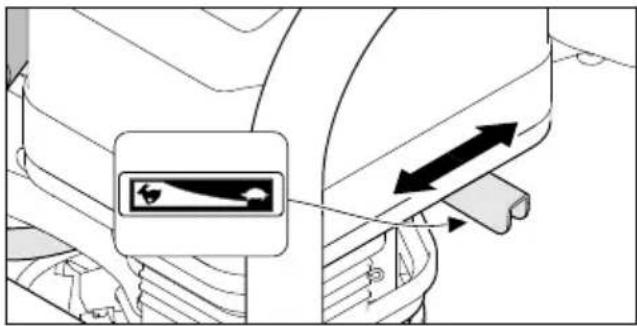

Questo simbolo rappresenta la leva di regolazione dell'acceleratore.
4 Avvertenze di sicurezza
4.1 Simboli di avvertenza
I simboli di avvertenza sulla pompa dell'acqua indicano quanto segue:
Attenersi alle avvertenze di sicurezza e alle relative misure.
Leggere, comprendere e conservare le istruzioni per l'uso.
Indossare protezioni per l'udito.
Non respirare i gas di scarico.
Non toccare le superfici calde.
Non eseguire il rifornimento se il motore è in funzione o è molto caldo.
Mantenere la distanza dagli oggetti e tenere lontane persone estranee.
4.2 Utilizzo appropriato
La pompa dell'acqua STIHL WP 300.0 serve a pompare acqua dolce a un'altezza massima di 33 m e da una profondità massima di 7 m. La pompa dell'acqua può essere usata solo come unità indipendente.
La pompa dell'acqua STIHL WP 300.0 non è destinata alle seguenti applicazioni:
- Pompaggio di benzina, olio, diluente, solvente e materiali simili
- Pompaggio di acidi, alcali, basi e materiali simili
- Pompaggio di alimenti liquidi
- Pompaggio di acqua salata
- Pompaggio di acqua a una temperatura superiore a 40 °C.
AVVISO
■ Normative e istruzioni locali determinano il prelievo di acqua dalle acque di superficie.
▶ Osservare e rispettare le normative locali.
AVVERTENZA
■ Un uso improprio della pompa dell'acqua potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Utilizzare la pompa dell'acqua come descritto nelle presenti istruzioni per l'uso.
4.3 Requisiti per l'utente
AVVERTENZA
■ Un utente che non ha ricevuto adeguate istruzioni potrebbe non essere in grado di riconoscere e valutare i pericoli derivanti dalla pompa dell'acqua. L'utente o altre persone potrebbero subire lesioni personali gravi o mortali.
▶ Leggere, comprendere e conservare le istruzioni per l'uso.
Se la pompa dell'acqua viene prestata ad altre persone: consegnare loro le istruzioni per l'uso.
- Assicurarsi che l'utente soddisfi i seguenti requisiti:
- L'utente è riposato.
- L'utente dispone di capacità fisiche, sensoriali e psichiche adeguate per utilizzare e maneggiare la pompa dell'acqua. Se l'utente dispone di capacità fisiche, sensoriali o psichiche limitate, può lavorare esclusivamente sotto la super-
visione o la guida di una persona responsabile.
- L'utente è in grado di riconoscere e valutare i pericoli della pompa dell'acqua.
- L'utente è maggiorenne oppure sta seguendo un corso di formazione sotto supervisione secondo le norme nazionali.
- L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con la pompa dell'acqua.
- L'utente non è sotto l'effetto di alcol, farmaci o droghe.
In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.
■ L'impianto di accensione della pompa dell'acqua genera un campo elettromagnetico. Il campo elettromagnetico può influenzare i pacemaker, con il rischio di determinare lesioni personali gravi o mortali all'utente.
- Qualora l'utente fosse portatore di pacemaker, assicurarsi che il dispositivo non venga influenzato.
4.4 Abbigliamento ed equipaggiamento
AVVERTENZA
■ Durante il lavoro, il capelli lunghi potrebbero impigliarsi nella pompa dell'acqua. Ciò potrebbe causare gravi lesioni all'utente.
Legare i capelli lunghi e fissarli in modo che siano sopra le spalle.
■ Durante il lavoro, l'utente può entrare in contatto con acqua sporca oppure l'acqua può spruzzare dalla pompa dell'acqua o dai tubi flessibili. Ciò potrebbe causare lesioni all'utente.
- Indossare occhiali di protezione aderenti. Gli occhiali di protezione adeguati sono testati ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperibili in commercio con l'apposito contrassegno.
■ Durante il lavoro c'è rumore. Il rumore può danneggiare l'udito.
- Indossare protezioni per l'udito.
- Indumenti non adatti possono rimanere impigliati nella pompa dell'acqua. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali.
- Indossare indumenti aderenti.
italiano 4 Avvertenze di sicurezza
▶ Togliersi sciarpe o gioielli.
■ Se l'utente indossa calzature non adatte potrebbe scivolare. Ciò potrebbe causare lesioni all'utente.
- Indossare calzature chiuse e resistenti con suola antiscivolo.
4.5 Zona di lavoro e ambiente cir- costante
AVVERTENZA
■ Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla pompa dell'acqua. Ciò potrebbe causare loro lesioni personali gravi o mortali e danni materiali.
- Evitare che persone estranee al lavoro, bambini o animali si avvicinino alla zona di lavoro.
- Non lasciare la pompa dell'acqua incustodita.
- Assicurarsi che i bambini non giochino con la pompa dell'acqua.
■ Quando il motore è acceso, dal silenziatore fuoriescono gas di scarico caldi, che possono provocare la combustione di materiali facilmente infiammabili e provocare incendi.
- Tenere il flusso di gas di scarico lontano da materiali facilmente infiammabili.
4.6 Condizioni di sicurezza
La pompa dell'acqua è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:
- La pompa dell'acqua è in perfetto stato.
- Non vi sono fuoriuscite di carburante dalla pompa dell'acqua.
– Il tappo del serbatoio carburante è chiuso. - La pompa dell'acqua è pulita.
- Gli elementi di comando funzionano e non hanno subito alterazioni.
- Vengono montati tubi flessibili adatti all'impiego su pompe dell'acqua.
- I tubi flessibili sono montati correttamente.
- Sono montati accessori STIHL originali per questa pompa dell'acqua.
- L'accessorio è montato correttamente.
AVVERTENZA
In caso di mancato rispetto delle condizioni di sicurezza, i componenti potrebbero non funzionare correttamente, i dispositivi di sicurezza potrebbero risultare inefficaci e potrebbe verificarsi una fuoriuscita di carburante. Potrebbero verificarsi lesioni personali gravi o mortali.
▶ Lavorare con una pompa dell'acqua in perfetto stato.
- Qualora fuoriuscisse del carburante dalla pompa dell'acqua: non lavorare con la pompa e rivolgersi a un rivenditore specializzato STIHL.
▶ Chiudere il tappo del serbatoio carburante.
Se la pompa dell'acqua è sporca: Pulirla.
▶ Non cambiare la pompa dell'acqua.
▶ Se gli elementi di comando non funzionano: non lavorare con la pompa dell'acqua. - Montare solo tubi flessibili adatti all'impiego su pompe dell'acqua.
- Montare accessori STIHL originali per questa pompa dell'acqua.
▶ Montare tubi flessibili e accessori come descritto nelle presenti istruzioni per l'uso o nelle istruzioni per l'uso degli accessori.
▶ Non infilare oggetti nelle aperture della pompa dell'acqua. - Sostituire targhette di avvertimento usurate o danneggiate.
In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.
4.7 Carburante e rifornimento
AVVERTENZA
Il carburante utilizzato per questa pompa dell'acqua è la benzina. La benzina è altamente infiammabile. Se entra in contatto con fiamme vive o oggetti caldi, la benzina può provocare incendi o esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
▶ Proteggere la benzina da fuoco e calore.
▶ Non versare benzina.
▶ Qualora venga versata della benzina: Asciugare la benzina con un panno e non tentare di avviare il motore finché tutte le parti della pompa dell'acqua e l'area intorno alla stessa non siano asciutte.
▶ Non fumare.
▶ Non fare rifornimento nei pressi di un fuoco.
- Prima di riempire il serbatoio spegnere il motore e lasciarlo raffreddare.
- Qualora sia necessario svuotare il serbatoio: effettuare l'operazione all'aperto.
- Avviare il motore ad almeno 3 m dal luogo del rifornimento.
▶ Non conservare mai la pompa dell'acqua con della benzina nel serbatoio in locali chiusi.
■ Respirare vapori di benzina può avvelenare le persone.
▶ Non respirare i vapori di benzina.
▶ Fare rifornimento in un luogo ben areato.
4 Avvertenze di sicurezza italiano
■ Durante il lavoro la pompa dell'acqua si riscalda. La benzina si espande e nel serbatoio carburante può verificarsi una sovrapressione. Se il tappo del serbatoio viene aperto, la benzina potrebbe schizzare fuori. La benzina che fuoriesce potrebbe incendiarsi. Ciò potrebbe causare gravi lesioni all'utente.
- Far raffreddare prima la pompa dell'acqua e successivamente aprire il tappo del serbatoio carburante.
Gli abiti che dovessero venire in contatto con la benzina sono facilmente infiammabili. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
▶ Nel caso gli abiti siano entrati in contatto con la benzina: cambiare abito.
■ La benzina può danneggiare l'ambiente.
▶ Non versare il carburante.
- Smaltire la benzina secondo le istruzioni e nel rispetto dell'ambiente.
■ Se la benzina viene a contatto con la pelle o gli occhi, può causare irritazioni.
- Evitare il contatto con la benzina.
In caso di contatto con la pelle, lavare con abbondante acqua e sapone le zone interessate.
In caso di contatto con gli occhi, risciacquarli per almeno 15 minuti con abbondante acqua e rivolgersi a un medico.
■ L'impianto di accensione della pompa dell'acqua produce scintille. Le scintille possono fuoriuscire e provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Utilizzare candele di accensione, che sono descritte in queste istruzioni per l'uso.
- Avvitare le candele di accensione e serrarle.
- Inserire il cappuccio candela di accensione esercitando una pressione.
■ Se la pompa dell'acqua viene rifornita con benzina non idonea per il motore, può subire danni.
- Utilizzare benzina di marca di recente produzione e senza piombo.
- Attenersi alle indicazioni contenute nelle istruzioni per l'uso del motore.
4.8 Lavoro
AVVERTENZA
Se l'utente non avvia correttamente il motore, potrebbe perdere il controllo della pompa dell'acqua. Ciò potrebbe causare gravi lesioni all'utente.
- Avviare il motore come descritto nelle presenti istruzioni per l'uso.
Se la pompa dell'acqua viene messa in funzione senza collegare i tubi flessibili, l'utente potrebbe raggiungere con le mani l'apertura di aspirazione e di scarico. Ciò potrebbe causare gravi lesioni all'utente.
- Mettere in servizio la pompa dell'acqua solo con i tubi collegati.
- Evitare di mettere le mani nell'apertura di aspirazione o di scarico.
■ Quando il motore è in funzione, vengono prodotti gas di scarico. Respirare gas di scarico può avvelenare le persone.
▶ Non respirare i gas di scarico.
▶ Lavorare con la pompa dell'acqua in un luogo ben areato.
▶ Non lavorare con la pompa dell'acqua se ci si trova in un pozzo.
In caso di nausea, mal di testa, disturbi alla vista, disturbi all'udito o vertigini: terminare il lavoro e rivolgersi a un medico.
■ Se l'utente indossa una protezione per l'udito e il motore è un funzione, la percezione e la valutazione dei rumori risulta limitata.
▶ Lavorare con calma e concentrazione.
■ Se durante il lavoro la pompa dell'acqua mostra cambiamenti o si comporta in modo anomalo, è possibile che non sia in condizioni di sicurezza. Ciò potrebbe causare gravi lesioni personali e danni materiali.
- Terminare il lavoro e rivolgersi a un rivenditore specializzato STIHL.
- A temperature inferiore a 0 °C, l'acqua sul pavimento e nei componenti della pompa dell'acqua può congelare. L'utente potrebbe scivolare, cadere e subire gravi lesioni personali. Possono verificarsi danni materiali.
- Non utilizzare la pompa dell'acqua a temperature inferiori a 0 °C.
■ Se si tira il tubo di aspirazione o quello di pressione, la pompa dell'acqua può muoversi e cadere. Possono verificarsi danni materiali.
- Non tirare il tubo di aspirazione o il tubo di pressione.
Se la pompa dell'acqua è su una superficie in pendenza, irregolare o non pavimentata, può muoversi e cadere. Possono verificarsi danni materiali.
- Posizionare la pompa dell'acqua su una superficie orizzontale, piana e pavimentata.
- Assicurare la pompa dell'acqua in modo che non possa muoversi.
■ I liquidi altamente infiammabili ed esplosivi che vengono aspirati possono causare incendi ed esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Non aspirare o applicare liquidi altamente infiammabili o esplosivi.
■ I liquidi irritanti, corrosivi e tossici che vengono aspirati possono mettere in pericolo la salute e danneggiare i componenti della pompa dell'acqua. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Non aspirare o applicare liquidi irritanti, corrosivi o tossici.
■ La pompa dell'acqua non è priva di germi e non è adatta al cibo. Aspirando alimenti liquidi, questi vengono contaminati.
▶ Non aspirare o applicare alimenti liquidi.
■ Se la pompa dell'acqua non viene riempita d'acqua prima dell'avvio del motore, la pompa dell'acqua può essere danneggiata.
- Riempire la pompa dell'acqua con acqua prima di avviare il motore.
In assenza del filtro, nella pompa dell'acqua potrebbero essere aspirati oggetti estranei. La pompa dell'acqua può essere intasata o dan-neggiata.
▶ Montare il filtro.
Il motore della pompa dell'acqua non è a tenuta. Se la pompa dell'acqua venisse messa in acqua, il motore ne risulterebbe danneggiato.
- Far funzionare la pompa dell'acqua su un fondo asciutto.
■ Eventuali tubi flessibili posizionati in maniera scorretta potrebbero subire danni e far inciampare le persone. Le persone potrebbero subire lesioni e i tubi flessibili potrebbero risultarne danneggiati.
▶ Posare e segnalare i tubi flessibili in modo che le persone non vi possano inciampare.
▶ Posare i tubi flessibili in modo che non siano tesi o attorcigliati.
▶ Posare i tubi flessibili in modo che non siano danneggiati, piegati o schiacciati o che non sfreghino.
▶ Proteggere i tubi flessibili da calore, olio e sostanze chimiche.
Se le persone si siedono o stanno in piedi sulla pompa dell'acqua, potrebbero venire a contatto con le parti calde dell'apparecchio e subire gravi lesioni personali. Se si appoggiano oggetti sulla pompa dell'acqua, questi potrebbero cadere e causare gravi lesioni personali.
- Non sedersi né stare in piedi sulla pompa dell'acqua.
▶ Non posare oggetti sulla pompa dell'acqua.
4.9 Trasporto
AVVERTENZA
■ Durante il trasporto, la pompa dell'acqua potrebbe ribaltarsi o muoversi. Ciò potrebbe causare lesioni personali e danni materiali.
▶ Spegnere il motore.
▶ Fissare la pompa dell'acqua con cinghie o con una rete in modo che non possa ribaltarsi e muoversi.
■ Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. L'utente potrebbe ustionarsi.
▶ Portate la pompa dell'acqua sul telaio in modo che il silenziatore guardi in direzione opposta rispetto al corpo.
■ A temperature inferiori a 0 °C, l'acqua all'interno dei componenti della pompa dell'acqua può congelare. La pompa dell'acqua potrebbe subire danni.
▶ Svuotare la pompa dell'acqua.
4.10 Conservazione
AVVERTENZA
■ I bambini non sono in grado di riconoscere e valutare i pericoli della pompa dell'acqua. ciò potrebbe causare gravi lesioni personali.
▶ Spegnere il motore.
- Custodire la pompa dell'acqua fuori dalla portata dei bambini.
■ I contatti elettrici della pompa dell'acqua e i componenti metallici possono corrodersi a causa dell'umidità. La pompa dell'acqua potrebbe subire danni.
- Conservare la pompa dell'acqua pulita e asciutta.
■ A temperature inferiori a 0 °C, l'acqua all'interno dei componenti della pompa dell'acqua può congelare. La pompa dell'acqua potrebbe subire danni.
▶ Svuotare la pompa dell'acqua.
4.11 Pulizia, manutenzione e riparazione
AVVERTENZA
■ Se durante la pulizia, la manutenzione o la riparazione il motore è in funzione, la pompa dell'acqua potrebbe avviarsi accidentalmente. Ciò potrebbe causare gravi lesioni personali e danni materiali.
▶ Spegnere il motore.
5 Preparazione all'uso della pompa dell'acqua italiano
■ Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. Ciò potrebbe causare ustioni alle persone.
- Attendere che il silenziatore e il motore si raffreddino.
■ Detergenti aggressivi, la pulizia con un getto d'acqua oppure oggetti appuntiti possono danneggiare la pompa dell'acqua o i tubi flessibili. Se la pompa dell'acqua o i tubi flessibili non vengono adeguatamente puliti, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Ciò potrebbe causare gravi lesioni personali.
- Pulire la pompa dell'acqua come descritto nelle presenti istruzioni per l'uso.
▶ Pulire i tubi flessibili come descritto nelle presenti istruzioni per l'uso.
■ Se la manutenzione e la riparazione della pompa dell'acqua o dei tubi flessibili non vengono eseguite come descritto nelle istruzioni per l'uso, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Potrebbero verificarsi lesioni personali gravi o mortali.
▶ Eseguire la manutenzione o riparare la pompa dell'acqua come descritto nelle presenti istruzioni per l'uso.
- Mantenere i tubi flessibili come descritto nelle istruzioni per l'uso dei flessibili utilizzati.
5 Preparazione all'uso della pompa dell'acqua
5.1 Preparazione all'uso della pompa dell'acqua
Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:
- Rimuovere il materiale di imballaggio e le sicurezze di trasporto.
- Assicurarsi che la pompa dell'acqua sia in condizioni di sicurezza, 4.6.
▶ Pulire la pompa dell'acqua, 4.1.
▶ Collegare la pompa dell'acqua a una fonte d'acqua, ☐6.1. - Riempire l'alloggiamento della pompa dell'acqua con acqua, 16.2.
Rifornire la pompa dell'acqua, 17.1.
▶ Rabboccare l'olio motore, 07.2 - Controllare gli elementi di comando, 9.1.
Se non è possibile eseguire i passaggi descritti: non utilizzare la pompa dell'acqua e rivolgersi a un rivenditore specializzato STIHL.
6 Collegare ad una fonte di approvvigionamento acqua
6.1 Collegamento della pompa del- l'acqua a una fonte d'acqua
La pompa dell'acqua può aspirare l'acqua da barili per l'acqua piovana, cisterne e da acqua corrente o stagnante.
Perché l'acqua venga aspirata, la differenza di altezza tra pompa e fonte d'acqua non deve superare l'altezza massima di aspirazione (a), 18.1.
Il tubo flessibile di aspirazione deve essere autoportante per evitare il collasso in caso di depressione.
Il filtro deve essere utilizzato.
Montaggio dei raccordi tubi flessibili
▶ Spegnere il motore.
- Avvitare i dadi a risvolto (1) insieme al bocchettone (2) e alla guarnizione (3).
Collegamento dei tubi flessibili
- Spingere il tubo di pressione (2) sul bocchet-tone (4).
- Spingere il tubo flessibile di aspirazione (3) sul bocchettone (5).
▶ Allineare le fascette di fissaggio (1) centralmente sulle nervature di resistenza dei bocchettoni (2 e 3).
- Serrare le viti delle fascette di fissaggio (1). Il tubo di pressione (4) e il tubo flessibile di aspirazione (5) sono saldamente collegati alla pompa dell'acqua.
- Posizionare la parte superiore del filtro (6) sulla parte inferiore (7) e serrarle in senso antiorario fino a quando i contrassegni (8) sulla parte superiore (6) e la parte inferiore (7) non sono allineati.
La parte superiore (6) e la parte inferiore (7) del filtro sono saldamente collegate tra loro.
▶ Spingere la fascetta (9) sull'altra estremità del tubo flessibile di aspirazione (5).
- Spingere l'altra estremità del tubo flessibile di aspirazione (5) sul bocchettone del filtro (10).
▶ Allineare la fascetta di fissaggio (9) centralmente sul bocchettone del filtro (10).
▶ Serrare la vite della fascetta di fissaggio (10). Il filtro (10) è collegato saldamente al tubo flessibile di aspirazione (5).
- Appendere il filtro (10) nella fonte d'acqua in modo che non tocchi il fondo.
AVVERTENZA
■ Durante il funzionamento evitare di scollegare la pompa dell'acqua dalla fonte d'acqua e di lasciarla girare a vuoto. Azionare la pompa dell'acqua con l'alloggiamento non completamente pieno può seriamente danneggiarla.
6.2 Riempire l'alloggiamento della pompa dell'acqua con acqua.
AVVISO
- Alla consegna, l'alloggiamento della pompa dell'acqua non contiene acqua. Affinché l'acqua venga aspirata e pompata attraverso i tubi flessibili, la pompa dell'acqua deve essere riempita d'acqua. Avviare il motore senza olio motore o con una quantità di acqua insufficiente nell'alloggiamento della pompa dell'acqua può danneggiare la pompa stessa.
▶ Riempire l'alloggiamento della pompa con acqua prima dell'avvio.
- Girare il tappo di chiusura (1) in senso antiorario fino a poterlo rimuovere.
▶ Riempire l'alloggiamento della pompa dell'acqua con almeno 2 l d'acqua.
▶ Posizionare il tappo di chiusura (1).
▶ Ruotare il tappo di chiusura (1) in senso orario e serrarlo manualmente.
7 Rifornimento della pompa dell'acqua e rabbocco del- l'olio motore
7.1 Rifornimento della pompa del- l'acqua
AVVISO
■ Se la pompa dell'acqua non viene rifornita con il carburante corretto, può subire danni.
- Attenersi alle istruzioni per l'uso del motore.
▶ Spegnere il motore.
8 Avviare e arrestare il motore italiano
- Posizionare la pompa dell'acqua su una superficie piana, in modo che il tappo del serbatoio carburante sia rivolto verso l'alto.
- Pulire l'area intorno al tappo del serbatoio carburante con un panno umido.
- Ruotare il tappo del serbatoio carburante (1) in senso antiorario finché non sarà possibile rimuoverlo.
- Rimuovere il tappo del serbatoio carburante (1).
- Rabboccare il carburante in modo tale da non farlo traboccare e da lasciare almeno 15 mm liberi dal bordo del serbatoio carburante.
- Posizionare il tappo sul serbatoio carburante (1).
▶ Ruotare il tappo del serbatoio carburante (1) in senso orario e serrarlo manualmente. Il serbatoio carburante è chiuso.
7.2 Rifornimento olio motore
L'olio motore lubrifica e raffredda il motore.
Le specifiche dell'olio motore e la capacità sono riportate nelle istruzioni per l'uso del motore.
AVVISO
- Alla consegna non vi è olio motore. Avviare il motore senza olio motore o con una quantità di olio motore insufficiente nel filtro aria a bagno d'olio potrebbe danneggiare la pompa dell'acqua.
- Prima di ogni avviamento, controllare il livello dell'olio motore e rabboccarlo secondo necessità.
- Rabboccare l'olio motore come descritto nelle istruzioni per l'uso del motore.
8 Avviare e arrestare il motore
8.1 Avviamento del motore
- Posizionare la pompa dell'acqua su un fondo piano.
▶ Ruotare l'interruttore principale (1) su
- Spingere il rubinetto del carburante (2) nel senso della freccia.
- Spingere la leva dello starter (3) nel senso della freccia.
- Spingere la leva acceleratore (4) nel senso della freccia.

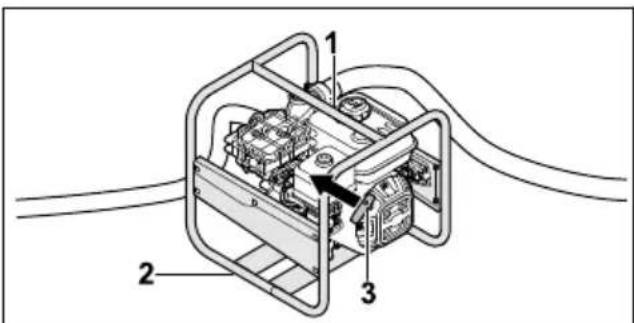

▶ Premere a terra la pompa dell'acqua con la mano sinistra sul telaio superiore (1) e salire con il piede destro sul telaio inferiore (2).
▶ Estrarre lentamente la maniglia di avviamento (3) con la mano destra fino ad avvertire una resistenza.
▶ Estrarre e riportare velocemente indietro la maniglia di avviamento (3) fino ad accendere il motore.
- Spingere indietro la leva dello starter in modo da non ingolfare il motore.
8.2 Spegnimento del motore
italiano 9 Controllo della pompa dell'acqua
▶ Ruotare l'interruttore principale (1) su 0. Il motore si spegne.
9 Controllo della pompa del- l'acqua
9.1 Controllo degli elementi di comando
▶ Avviare il motore.
▶ Ruotare l'interruttore principale su 0. Il motore si spegne.
▶ Se il motore non si spegne:
▶ chiudere il rubinetto del carburante, non utilizzare la pompa dell'acqua e rivolgersi a un rivenditore specializzato STIHL. L'interruttore principale è difettoso.
10 Lavoro con la pompa del- l'acqua
10.1 Fissaggio della pompa dell'ac- qua
- Assicurare la pompa dell'acqua in modo che non possa muoversi.
10.2 Posa del tubo flessibile di aspirazione
Per evitare di sollecitare eccessivamente il raccordo filettato dell'apertura di aspirazione e per evitare che la guarnizione venga schiacciata o spostata, posizionare un oggetto idoneo sotto il tubo flessibile di aspirazione.
▶ Posizionare un oggetto idoneo (1) sotto il tubo flessibile di aspirazione (2) in modo che sia il più diritto possibile e che non presenti pieghe.
10.3 Pompe
La potenza della pompa può essere adattata regolando la leva dell'acceleratore.
- Spostare la leva dell'acceleratore nella posizione : la potenza della pompa diminuisce.
▶ Spostare la leva dell'acceleratore nella posizione 🔖: la potenza della pompa aumenta.
11 Dopo il lavoro
11.1 Dopo il lavoro
▶ Collegare la pompa dell'acqua a una fonte d'acqua in modo che non possa essere aspirata sabbia o sporcizia.
- Avviare il motore.
Sabbia e sporcizia vengono lavate via dalla pompa dell'acqua e dai tubi flessibili.
▶ Spegnere il motore.
▶ Lasciare raffreddare la pompa dell'acqua.
▶ Svitare i dadi a risvolto (1).
I tubi flessibili sono smontati.
- Girare il tappo di chiusura (2) in senso antiorario fino a poterlo rimuovere.
L'acqua fuoriesce dalla pompa dell'acqua.
- Ribaltare la pompa dell'acqua in avanti per svuotarla completamente.
▶ Applicare il tappo di chiusura (2).
- Ruotare il tappo di chiusura (2) in senso orario e serrarlo manualmente.
Se la pompa dell'acqua è bagnata: Lasciarla asciugare.
▶ Pulirla.
12 Trasporto
12.1 Trasporto della pompa dell'ac- qua
▶ Spegnere il motore.
Trasporto della pompa dell'acqua
▶ Portate la pompa dell'acqua sul telaio in modo che il silenziatore guardi in direzione opposta rispetto al corpo.
Trasporto della pompa dell'acqua su un veicolo
- Fissare la pompa dell'acqua in posizione verticale in modo che non possa ribaltarsi o spostarsi.
13 Conservazione
13.1 Conservazione della pompa dell'acqua
▶ Spegnere il motore.
- Conservare la pompa dell'acqua in modo che siano soddisfatte le seguenti condizioni:
- La pompa dell'acqua è fuori dalla portata dei bambini.
- La pompa dell'acqua è pulita e asciutta.
- La temperatura di stoccaggio è compresa tra -20 °C e +60 °C.
Se la pompa dell'acqua resta inutilizzata per oltre 30 giorni: - Aprire il tappo del serbatoio carburante.
▶ Svuotare il serbatoio carburante.
▶ Chiudere il serbatoio carburante.
14 Pulizia
14.1 Pulizia della pompa dell'acqua
▶ Spegnere il motore.
▶ Lasciare raffreddare la pompa dell'acqua.
▶ Pulire la pompa dell'acqua con un panno umido o con solvente per resina STIHL.
- Pulire le aperture di areazione con un pennello.
14.2 Pulizia del filtro
▶ Spegnere il motore.
▶ Sciacquare il filtro sotto l'acqua corrente.
17 Eliminazione dei guasti
17.1 Eliminazione dei guasti della pompa dell'acqua
| Guasto Causa Rimedio | ||
| Non è possibile avviare il motore. | Il serbatoio del carbu-rante non contiene carburante a suffi-cienza. | ► Rifornire la pompa dell'acqua. |
In caso di sporco più grossolano, staccare la parte inferiore del filtro (1) dalla parte superiore (2) ruotandola in senso antiorario, quindi rimuoverla e sciacquarla dall'interno con acqua corrente.
14.3 Pulizia dei tubi flessibili
▶ Spegnere il motore.
▶ Pulire i tubi flessibili con un panno umido.
▶ Sciacquare i tubi flessibili con acqua.
15 Manutenzione
15.1 Intervalli di manutenzione
Gli intervalli di manutenzione dipendono dalle condizioni ambientali e di lavoro. STIHL consiglia i seguenti intervalli di manutenzione:
Motore
- Provvedere alla manutenzione del motore come indicato nelle istruzioni per l'uso del motore.
Pompa dell'acqua
▶ Far controllare annualmente la pompa dell'acqua da un rivenditore specializzato STIHL.
16 Riparazione
16.1 Riparazione della pompa del- l'acqua
L'utente non può riparare la pompa dell'acqua in autonomia.
Se la pompa dell'acqua è danneggiata: non utilizzare la pompa dell'acqua e rivolgersi a un rivenditore specializzato STIHL.
| Guasto Causa Rimedio | ||
| Il carburatore è | troppo caldo. | ► Lasciare raffreddare la pompa dell'acqua. |
| Il carburatore è ghi- | acciato. | ► Lasciare riscaldare la pompa dell'acqua. |
| L'interruttore princi- | pale è in posizione 0. | ► Azionare l'interruttore principale. |
| Carburante nel ser- | batoio vecchio,sporco o di cattiva qualità. | ► Usare carburante di marca (senza piombo) di recente produzione.► Pulire il carburatore.► Pulire il condotto carburante. |
| Il cappuccio candela | di accensione è staccato dalla candela di accensione oppure il cavo di accensione è fissato al connettore in maniera errata. | ► Pulire o sostituire la candela di accensione.► Controllare il collegamento tra cavo di accensione e cappuccio. |
| La candela di accen- | sione è imbrattata,danneggiata oppure la distanza elettrodi errata. | ► Pulire o sostituire la candela di accensione.► Registrare la distanza degli elettrodi. |
| Il motore è ingolfato. | ► Svitare la candela di | accensione e asciugarla, portare l'interruttore principale su 0 e tirare più volte il cavo avviamento con la candela di accensione staccata. |
| Il filtro dell'aria è | sporco. | ► Pulire o sostituire il filtro aria. |
| Il livello dell'olio | motore è troppo basso. | ► Rabboccare l'olio motore. |
| Il motore si avvia con difficoltà o la potenza del motore dimi-nuisce. | C'è acqua nel serba-toio carburante o nel carburatore oppure il carburatore è inta-sato. | ► Svuotare il serbatoio carburante, pulire il condotto carburante e il carburatore. |
| Il serbatoio carbu- | rante è sporco. | ► Pulire il serbatoio del carburante. |
| La candela di accen- | sione è incrostata. | ► Pulire o sostituire la candela di accensione. |
| Viene utilizzato il car- | burante sbagliato. | ► Controllare il carburante. |
| Il filtro dell'aria è | sporco. | ► Pulire o sostituire il filtro aria. |
| Il motore diventa molto caldo. | Le alette di raffredda-mento sono imbrat-tate. | ► Pulire le alette di raffreddamento. |
| Il funzionamento del motore è irregolare. | Viene utilizzato il car-burante sbagliato. | ► Controllare il carburante. |
| Il serbatoio del carbu- | rante non contiene carburante a suffi-cienza. | ► Rifornire la pompa dell'acqua. |
| Il filtro dell'aria èGuasto Causa Rimediò | sporco. | ► Pulire o sostituire il filtro aria. |
| Il motore si spegne durante il funzionamento. | Il livello dell'olio nel motore è troppo basso e il sensore della pressione dell'o-lio spegne il motore. | ► Rabboccare con olio motore. |
| Il serbatoio del carbu-rante non contiene carburante a suffi-cienza. | ► Rifornire la pompa dell'acqua. | |
| Forte fumosità. Il livello dell'olio motore è eccessivo. | ► Scaricare l'olio motore. | |
| Il filtro dell'aria è | sporco. | ► Pulire o sostituire il filtro aria. |
| Le vibrazioni durante il funzionamento sono eccessive. | Gli smorzatori di vib-razioni sono usurati. | ► Sostituire gli smorzatori di vibrazioni. |
| La pompa dell'acqua non pompa acqua. | Il filtro o i tubi flessibili sono intasati. | ► Pulire filtro e tubi flessibili. |
| C'è una carenza di acqua. | ► Assicurarsi che ci sia sufficiente acqua disponibile. | |
| Assenza d'acqua | nella pompa dell'ac-qua. | ► Collegare la pompa dell'acqua a una fonte d'acqua.► Riempire la pompa dell'acqua con acqua. |
| La prevalenza mass-ima di mandata o quella massima di aspirazione sono state superate. | ► Rispettare la prevalenza massima di mandata o quella massima di aspirazione. 18.1 | |
| Il tubo flessibile di | aspirazione è collas-sato. | ► Utilizzare un tubo flessibile di aspirazione autopor-tante. |
| Il tubo flessibile di | aspirazione perde o non è collegato correttamente. | ► Controllare tubo flessibile di aspirazione e collega-mento. |
18 Dati tecnici
18.1 Pompa dell'acqua STIHL WP 300.0
– Cilindrata: 212 cm ^3
- Potenza (P) secondo la norma ISO 8893: 4,4 kW
- Velocità di carico (n): 3600 giri/min
- Numero massimo di giri a vuoto (n _0 ): 3800 giri/min
- Peso (m) con serbatoio vuoto: 26 kg
- Capacità massima del serbatoio carburante: 3,6 dm ^3 (3,6 l)
- Diametro del bocchettone: 51 mm (2")
- Prevalenza massima di mandata: 33 m
- Prevalenza massima di aspirazione: 7 m
B = Prevalenza di aspirazione
- Portata massima ( _max ): 37 m ^3 /h
La portata dipende dalla prevalenza di mandata:
line
| B (m³/h) | A (m) | |---|---| | 0 | 33 | | 5 | 30 | | 10 | 27 | | 15 | 24 | | 20 | 20 | | 25 | 16 | | 30 | 11 | | 35 | 4 | | 37 | 0 |A = Prevalenza di mandata
B = Portata
18.2 Valori acustici
Il valore K per il livello di pressione acustica è pari a 2 dB(A). Il valore K per il livello di potenza sonora è pari a 2,4 dB(A).
- Livello di pressione acustica L_pA misurato ai sensi della norma ISO 20361: 86 dB(A)
- Livello di potenza sonora L_wA misurato ai sensi della direttiva 2000/14/EC: 99,0 dB(A)
- Livello di potenza sonora L_wA garantito ai sensi della direttiva 2000/14/EC: 101 dB(A)
18.3 Valore d'emissione gas di sca- rico
Il valore di CO_2 misurato nella procedura di autorizzazione UE è indicato nei dati tecnici specifici per il prodotto all'indirizzo www.stihl.com/co2.
Il valore di CO_2 misurato è stato rilevato su un motore rappresentativo dopo una procedura di controllo di normalizzazione in base alle condizioni di laboratorio e non costituisce una garanzia espressa né implicita delle prestazioni di un determinato motore.
Tramite l'utilizzo e la manutenzione adeguati descritti nelle presenti istruzioni per l'uso vengono soddisfatti i requisiti in vigore relativi alle emissioni dei gas di scarico. In caso di modifiche al motore decade la licenza di esercizio.
18.4 REACH
REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.
Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.
19 Ricambi e accessori
19.1 Ricambi e accessori
STIHL Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.
STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.
I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.
I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.
20 Smaltimento
20.1 Smaltimento della pompa del- l'acqua
Informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o presso un rivenditore STIHL.
Uno smaltimento non appropriato può danneggiare la salute e inquinare l'ambiente.
▶ Conferire i prodotti STIHL, imballaggio compreso, in conformità alle norme locali, in un apposito centro di raccolta per il riciclaggio.
▶ Non smaltire con i rifiuti domestici.
21 Dichiarazione di conformità UE
21.1 Pompa dell'acqua STIHL WP 300.0
STIHL Tirol GmbH
dichiara sotto la propria esclusiva responsabilità che
– Articolo: Pompa dell'acqua
– Potenza nominale: 4,4 kW
- Marchio di fabbrica: STIHL
- Modello: WP 300.0
- N. di serie: VB03
è conforme alle disposizioni pertinenti delle direttive 2000/14/EU, 2006/42/EC, 2011/65/EU e 2014/30/EU ed è stato progettato e fabbricato
conformemente alle versioni delle norme vigenti: EN 809 ed EN 55012.
La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi della direttiva 2000/14/EC, allegato V.
- Livello di potenza sonora misurato: 99,0 dB(A)
- Livello di potenza sonora garantito: 101 dB(A)
La documentazione tecnica è conservata presso STIHL Tirol GmbH.
L'anno di costruzione e il numero di macchina sono indicati sulla pompa dell'acqua.
Langkampfen, 08.10.2021
STIHL Tirol GmbH
per M. Thicla
Matthias Fleischer, Direttore Ricerca e Sviluppo
per finnennem pm
Sven Zimmermann, capo dipartimento qualità
22 Dichiarazione di conformità UKCA
22.1 Pompa dell'acqua STIHL WP 300.0
STIHL Tirol GmbH
dichiara sotto la propria esclusiva responsabilità che
– Articolo: Pompa dell'acqua
- Potenza nominale: 4,4 kW
- Marchio di fabbrica: STIHL
- Modello: WP 300.0
- N. di serie: VB03
è conforme alle disposizioni pertinenti delle norme UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 e The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 ed è stato progettato e fabbricato conformemente alle versioni
delle norme vigenti alla data di produzione: EN 809 ed EN 55012.
La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi delle norme UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8.
– Livello di potenza sonora misurato: 99,0 dB(A)
– Livello di potenza sonora garantito: 101 dB(A)
La documentazione tecnica è conservata presso STIHL Tirol GmbH.
L'anno di costruzione e il numero di macchina sono indicati sulla pompa dell'acqua.
Langkampfen, 01.07.2022
STIHL Tirol GmbH
per
M. Thicla
Matthias Fleischer, Direttore Ricerca e Sviluppo per
fimmemann pm
Sven Zimmermann, capo dipartimento qualità
Obsah
▶ Palivo nevylievajte.
