| Termék típusa | Vízszivattyú |
| Márka | STIHL |
| Modell | WP 300.0 |
| Súly (üres tartály) | 26 kg |
| Üzemanyagtartály kapacitása | 3,6 liter |
| Üzemanyag típusa | Ólommentes benzin |
| Motor | Lökettérfogat 212 cm³, teljesítmény 4,4 kW (ISO 8893) |
| Névleges fordulatszám | 3600 ford/perc |
| Maximális áramlási sebesség | 37 m³/h |
| Maximális szállítási magasság | 33 m |
| Maximális szívási magasság | 7 m |
| Csatlakozók átmérője | 51 mm (2 hüvelyk) |
| Hangnyomásszint (LpA) | 86 dB(A) |
| Garantált hangteljesítményszint | 101 dB(A) |
| Biztonság | Vészleállítás, védelem a véletlen indítás ellen, védőburkolat |
| Karbantartás | Használat után a víz leeresztése, a szűrő tisztítása, éves karbantartás STIHL viszonteladónál |
| Alkatrészek | Csak eredeti STIHL alkatrészeket használjon |
Gyakran ismételt kérdések - WP 300 STIHL
Felhasználói kérdések a következőről WP 300 STIHL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Szivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét WP 300 - STIHL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WP 300 márka STIHL.

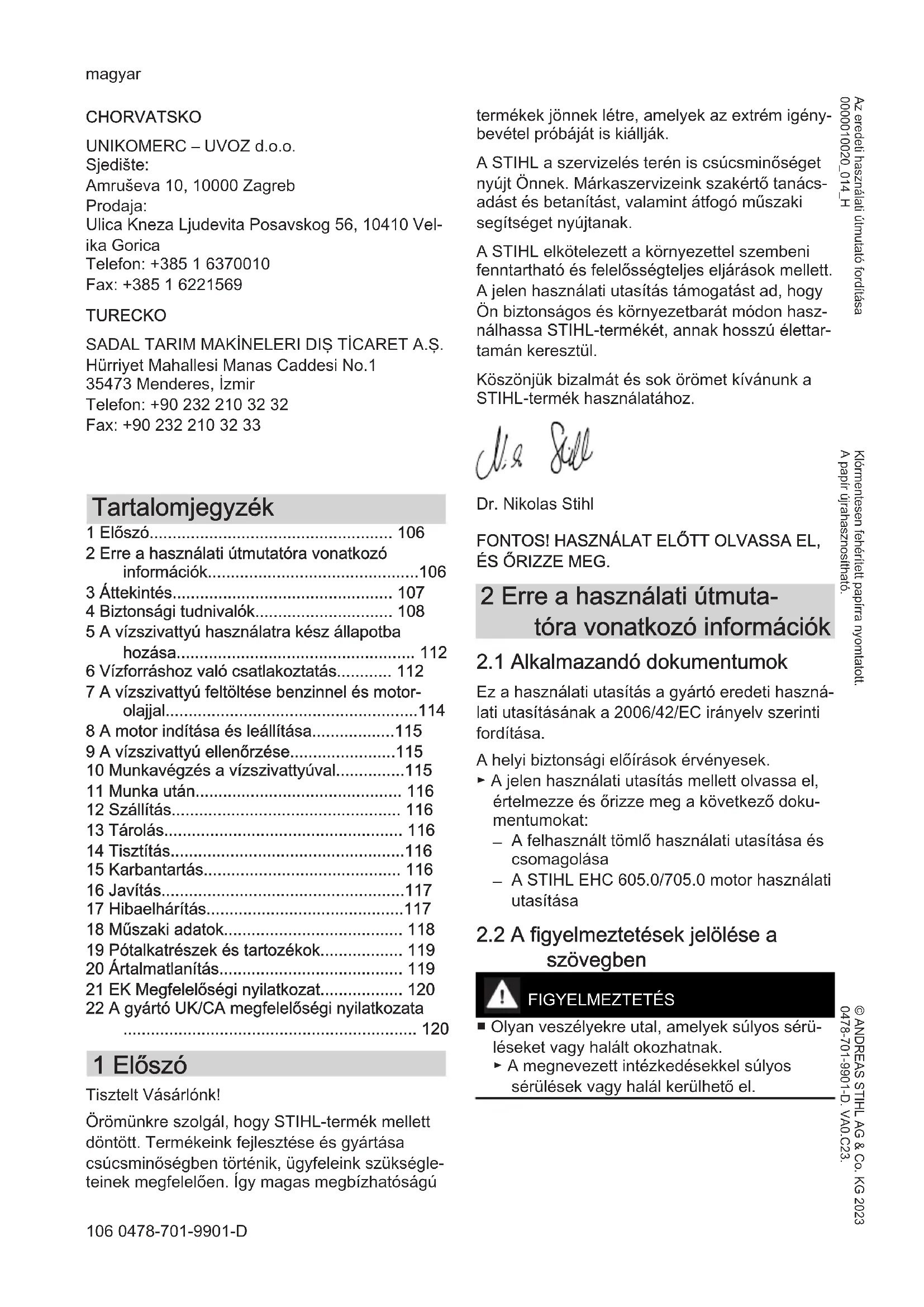

HASZNÁLATI ÚTMUTATÓ WP 300 STIHL
106 - 121 Használati utasítás
2 Erre a használati útmutatóra vonatkozó információk....106
3 Áttekintés.... 107
4 Biztonsági tudnivalók.... 108
5 A vízszivattyú használatra kész állapotba hozása.... 112

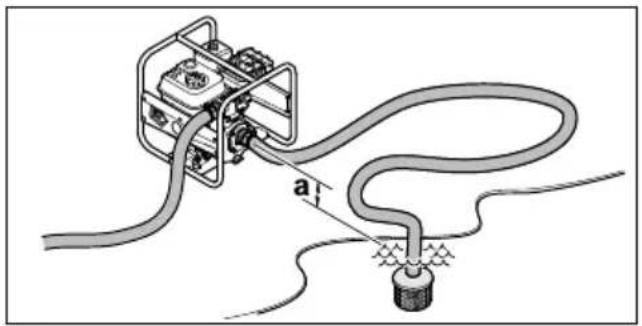

6 Vízforráshoz való csatlakoztatás...... 112
7 A vízszivattyú feltöltése benzinnel és motor- olajjal....114

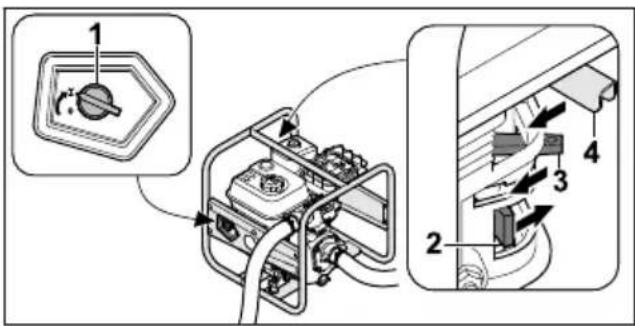

8 A motor indítása és leállítása....115
9 A vízszivattyú ellenőrzése....115
10 Munkavégzés a vízszivattyúval....115

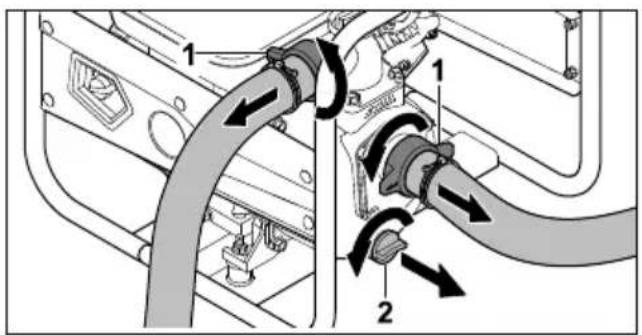

11 Munka után.... 116
12 Szállítás.... 116
13 Tárolás.... 116
14 Tisztítás....116
15 Karbantartás.... 116
16 Javítás....117
17 Hibaelhárítás....117
18 Műszaki adatok.... 118
19 Pótalkatrészek és tartozékok.... 119
20 Ártalmatlanítás.... 119
21 EK Megfelelőségi nyilatkozat.... 120
22 A gyártó UK/CA megfelelőségi nyilatkozata 120
1 Előszó
Tisztelt Vásárlónk!
Örömünkre szolgál, hogy STIHL-termék mellett döntött. Termékeink fejlesztése és gyártása csúcsminőségben történik, ügyfeleink szükségleteinek megfelelően. Így magas megbízhatóságú
termékek jönnek létre, amelyek az extrém igénybevétel próbáját is kiállják.
A STIHL a szervizelés terén is csúcsminőséget nyújt Önnek. Márkaszervizeink szakértő tanácsadást és betanítást, valamint átfogó műszaki segítséget nyújtanak.
A STIHL elkötelezett a környezettel szembeni fenntartható és felelősségteljes eljárások mellett. A jelen használati utasítás támogatást ad, hogy Ön biztonságos és környezetbarát módon használhassa STIHL-termékét, annak hosszú élettartamán keresztül.
Köszönjük bizalmát és sok örömet kívánunk a STIHL-termék használatához.
Dr. Nikolas Stihl
FONTOS! HASZNÁLAT ELŐTT OLVASSA EL, ÉS ÖRIZZE MEG.
2 Erre a használati útmutatóra vonatkozó információk
2.1 Alkalmazandó dokumentumok
Ez a használati utasítás a gyártó eredeti használati utasításának a 2006/42/EC irányelv szerinti fordítása.
A helyi biztonsági előírások érvényesek.
▶ A jelen használati utasítás mellett olvassa el, értelmezze és örizze meg a következő dokumentumokat:
– A felhasznált tömlő használati utasítása és csomagolása
- A STIHL EHC 605.0/705.0 motor használati utasítása
2.2 A figyelmeztetések jelölése a szövegben
FIGYELMEZTETÉS
■ Olyan veszélyekre utal, amelyek súlyos sérüléseket vagy halált okozhatnak.
▶ A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el.
3 Áttekintés magyar
TUDNIVALÓ
■ Olyan veszélyekre utal, amelyek anyagi károkat okozhatnak.
▶ A megnevezett intézkedésekkel anyagi károk kerülhetők el.
2.3 Szimbólumok a szövegben
Ez a szimbólum a jelen használati utasítás valamelyik fejezetére utal.
3 Áttekintés

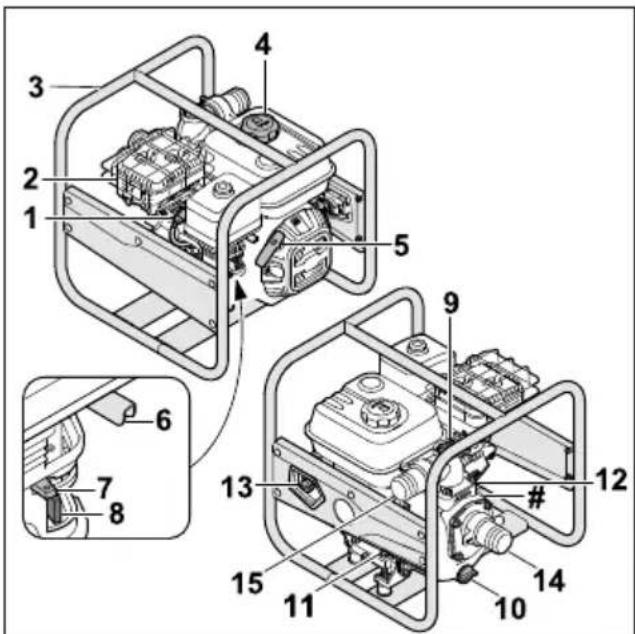

3.1 Vízszivattyú
A gyertyapipa köti össze a gyújtóvezetéket a gyújtógyertyával.
2 Hangtompító
A hangtompító csökkenti a vízszivattyú zajki- bocsátását.
3 Alváz
Az alváz a vízszivattyú védelmére és szállítására szolgál.
4 Az üzemanyagtartály zárósapkája
Az üzemanyagtartály zárósapkája lezárja az üzemanyagtartályt.
5 Indítózsinór
Az indítózsinór a motor beindítására szolgál.
6 Gázkar
A gázkar a motor gyorsítására szolgál.
7 Indítókar
Az indítókar a motor beindítására szolgál.
8 Üzemanyagcsap
Az üzemanyagcsap elzárja az üzemanyagellátást.
9 Rögzítőcsavar
A rögzítőcsavar lezárja a vízadagoló nyílást.
10 Rögzítőcsavar
A rögzítőcsavar lezárja a vízleengedő nyílást.
11 A motorolajtartály elülső zárósapkája
A motorolajtartály zárósapkája zárja le a motorolaj betöltésére szolgáló nyílást.
12 A motorolajtartály hátsó zárósapkája
A motorolajtartály zárósapkája lezárja az olajszint ellenőrzésére szolgáló nyílást.

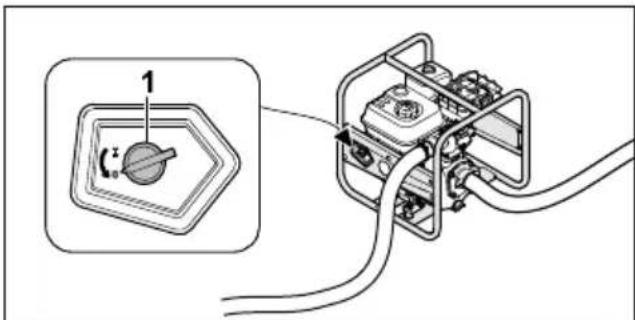

13 Főkapcsoló
A főkapcsoló a motor be- és kikapcsolására szolgál.
14 Szívónyílás
A szívónyílás a szívótömlő csatlakoztatására szolgál.
15 Kimeneti nyílás
A kimeneti nyílás a nyomótömlő csatlakoztatására szolgál.
# Teljesítménytábla és gépazonosító szám

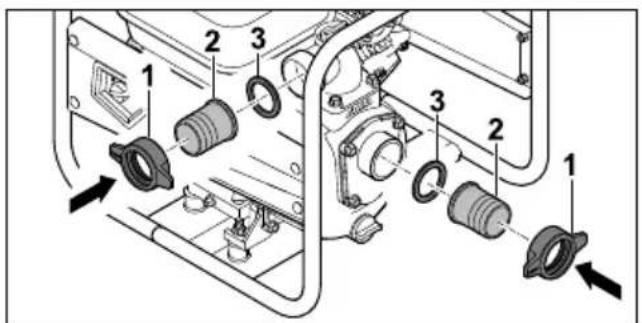

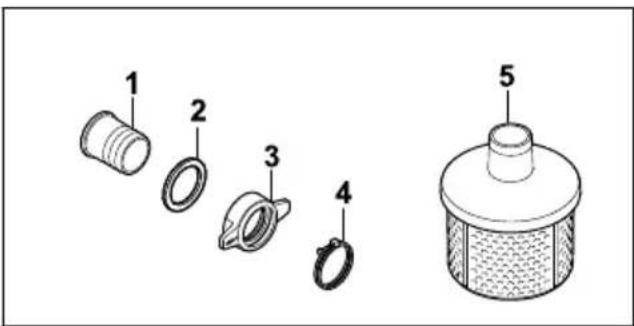

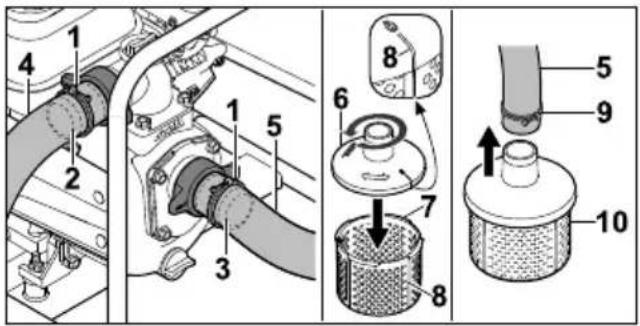

3.2 A tömlők csatlakoztatására szolgáló alkatrészek
A csőcsonk a tömlők csatlakoztatására szolgál.
2 Tömítés
A tömítés lezárja a csőcsonkot.
3 Hollandi anya
A hollandi anya rögzíti a csőcsonkot a vízszivattyúhoz.
4 Szorítóbilincs
A szorítóbilincs a tömlőt rögzíti a csőcsonkhoz.

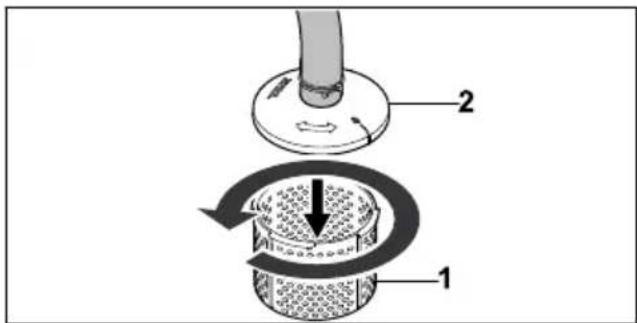

5 Szürő
A szűrő megszűri a beszívott vizet.
magyar 4 Biztonsági tudnivalók
3.3 Szimbólumok
A szimbólumok a vízszivattyún, a motoron vagy az olajtöltő csonkon lehetnek, és a következőket jelenthetik:
Az üzemanyagcsapot a szabályozó eltolásával lehet nyitni, ill. zárni.
Hideg benzinmotor indításakor aktiválni kell a fojtószelepet.
Ügyeljünk a motorolaj feltöltési mennyiségére.
Olvassuk el, értelmezzük és örizzük meg a használati utasítást.
A motort indítás előtt fel kell töl- teni motorolajjal.

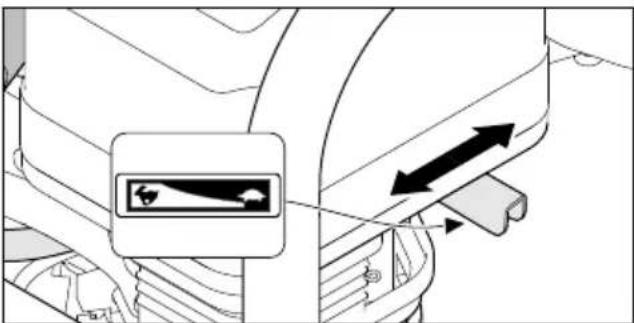

Ez a szimbólum a fordulatszám állítására szolgáló kart jelöli.
4 Biztonsági tudnivalók
4.1 Figyelmeztető szimbólumok
A vízszivattyún lévő figyelmeztető szimbólumok a következőket jelentik:
Tartsuk be a biztonsági utasításokat és a kapcsolódó intézkedéseket.
Olvassuk el, értelmezzük és örizzük meg a használati utasítást.
Viseljünk hallásvédőt.
Ne lélegezzük be a kipufogógázokat.
Ne érjünk a forró felületekhez.
Üzemelő vagy forró motorba ne tölt- sünk üzemanyagot.
Tartsunk távolságot a tárgyaktól, és tartsuk távol az illetékteleneket.
4.2 Rendeltetésszerű használat

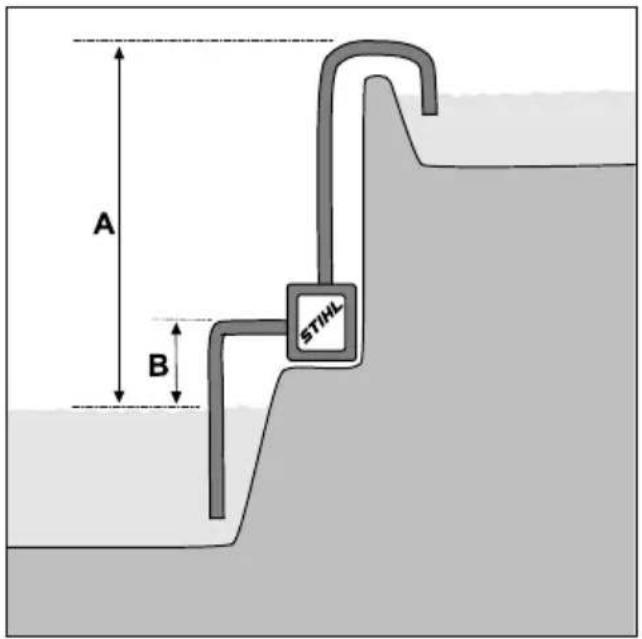

A STIHL WP 300.0 vízszivattyú édesvíz szivat-tyúzására szolgál 33 m magasságig, legfeljebb 7 m mélységből. A vízszivattyú csak önálló egy-ségként használható.
A STIHL WP 300.0 vízszivattyú nem alkalmas a következőkre:
– Benzin, olaj, hígító, oldószer és hasonló anyagok szivattyúzása
– Savak, lúgok, bázisok és hasonló anyagok szivattyúzása
– Folyékony élelmiszerek szivattyúzása
– Sós víz szivattyúzása
– 40 °C feletti hőmérsékletű víz szivattyúzása.
TUDNIVALÓ
■ A talaj feletti vizekből való vízkivételt a helyi rendeletek és utasítások szabályozzák.
▶ Tartsuk be és vegyük figyelembe a helyi előírásokat!
⚠ FIGYELMEZTETÉS
A vízszivattyú nem rendeltetésszerű használata súlyos vagy halálos személyi sérüléseket és anyagi kárt okozhat.
▶ A vízszivattyút a jelen használati utasításban leírtak szerint kell használni.
4.3 A felhasználóval szembeni követelmények
⚠ FIGYELMEZTETÉS
- Az eligazításban nem részesült felhasználók nem ismerik és nem tudják felmérni a vízszivattyú használatával járó veszélyeket. Az ilyen felhasználók, illetve más személyek súlyos, akár halálos sérüléseket szenvedhetnek.
- Olvassuk el, értelmezzük és örizzük meg a használati utasítást.
▶ Ha a vízszivattyút más személynek adjuk tovább: Mellékeljük a használati utasítást is.
▶ Győződjünk meg arról, hogy a felhasználó eleget tesz a következő követelményeknek:
– A felhasználó kipihent.
- A felhasználó fizikailag, érzékszervileg és mentálisan képes működtetni, valamint használni a vízszivattyút. Ha a felhasználó fizikailag, érzékszervileg vagy
4 Biztonsági tudnivalók magyar
mentálisan akadályoztatott, akkor csak felelős személy felügyelete alatt vagy útmutatása szerint dolgozhat a géppel.
– A felhasználó ismeri és fel tudja mérni a vízszivattyúval járó veszélyeket.
– A felhasználó nagykorú, vagy az adott ország szabályozásai értelmében felügyelt szakmai képzésben vesz részt.
- A felhasználót valamelyik STIHL szakkereskedő vagy szakember oktatásban részesítette a vízszivattyú első használata előtt.
– A felhasználó nem áll alkohol, gyógyszer vagy kábítószer befolyása alatt.
▶ Bizonytalanság esetén: Keressünk fel egy STIHL szakkereskedőt.
A vízszivattyú gyújtórendszere elektromágneses mezőt hoz létre. Az elektromágneses mező hatással lehet a pacemakerekre. A felhasználó súlyosan, akár halálosan megsérülhet.
▶ Ha a felhasználó pacemakert visel: Gondoskodjunk arról, hogy a használat ne legyen hatással a pacemakerre.
4.4 Ruházat és felszerelés
⚠ FIGYELMEZTETÉS
■ Munka közben a hosszú hajat beránthatja a vízszivattyú. A felhasználó ennek következtében súlyosan megsérülhet.
▶ A hosszú hajat kössük össze és rögzítsük úgy, hogy a váll fölé érjen.
■ Munkavégzés közben a felhasználó szennyezett vízzel érintkezhet, vagy a vízszivattyúból, ill. a tömlőkből víz spriccelhet. A felhasználó ennek következtében megsérülhet.
- Viseljen szorosan illeszkedő védőszemüveget. A megfelelő védőszemüvegeket az EN 166 szabvány vagy az adott ország előírásai szerint tesztelték, ezek a megfelelő jelöléssel ellátva, kereskedelmi forgalomban kaphatók.
■ Munka közben zaj keletkezik. A zaj károsíthatja a hallást.
▶ Viseljen hallásvédőt.
■ A nem megfelelő ruházat beakadhat a vízszivattyúba. A nem megfelelő ruházatot viselő felhasználó súlyos sérüléseket szenvedhet.
- Viseljen szorosan testhez simuló ruházatot.
▶ Ne viseljen sálat és ékszert.
■ Ha a felhasználó nem megfelelő lábbelit visel, megcsúszhat. A felhasználó ennek következtében megsérülhet.
- Viseljen csúszásmentes talpú, erős, zárt lábbelit.
4.5 Munkaterület és környezet
⚠ FIGYELMEZTETÉS
A kívülállók, a gyermekek és az állatok nem ismerik és nem tudják felmérni a vízszivattyú használatával járó veszélyeket, Ez a kívülál-lók, gyermekek és állatok súlyos sérüléséhez vezethet, valamint anyagi károkat idézhet elő.
- Tartsuk távol a kívülálló személyeket, gyermekeket és állatokat a munkaterülettől.
▶ Ne hagyjuk felügyelet nélkül a vízszivattyút.
▶ Győződjünk meg arról, hogy gyermekek játékból nem férnek hozzá a vízszivattyú-hoz.
■ A motor működése közben forró kipufogógázok áramlanak ki a hangtompítóból. A forró kipufogógázok meggyújthatják a gyúlékony anyagokat, és tüzet okozhatnak.
- Ügyeljünk arra, hogy a kipufogógáz ne áramoljon gyúlékony anyagokra.
4.6 Biztonságos állapot
A vízszivattyú akkor van biztonságos állapotban, ha teljesülnek az alábbi feltételek:
– A vízszivattyú sértetlen.
– A vízszivattyúból nem szivárog üzemanyag.
– Az üzemanyagtartály zárósapkája zárva van.
– A vízszivattyú tiszta.
– A kezelőelemek működnek, és azokat nem alakították át.
– Olyan tömlöket szerelnek fel, amelyek alkalmasak a vízszivattyúkhoz való használatra.
– A tömlök megfelelően vannak rögzítve.
– Eredeti STIHL tartozékokat szereltek a vízszivattyúra.
– A tartozékok előírás szerint vannak beszerelve.
▲ FIGYELMEZTETÉS
- Nem üzembiztos állapotban előfordulhat, hogy az alkatrészek nem működnek megfelelően, üzemen kívül kerülnek a biztonsági berendezések és üzemanyag folyik ki a gépből. Ez súlyos, akár halálos személyi sérülésekkel járhat.
▶ Sérülésmentes vízszivattyút használjunk.
▶ Ha üzemanyag szivárog a vízszivattyúból: Ne használjuk a vízszivattyút, és keressünk fel egy STIHL szakkereskedőt.
magyar 4 Biztonsági tudnivalók
- Zárjuk vissza az üzemanyagtartály zárósapkáját.
▶ Ha a vízszivattyú szennyezett: Tisztítsuk meg a vízszivattyút.
▶ Ne végezzünk átalakítást a vízszivattyún.
▶ Ha nem működnek a kezelőelemek: Ne használjuk a vízszivattyút.
Csak olyan tömlöket szereljünk fel, amelyek alkalmasak a vízszivattyúkhoz való használatra.
▶ Eredeti STIHL tartozékokat szereljünk a vízszivattyúra.
A tömlőket és a tartozékokat a jelen használati utasításban és a tartozék használati utasításában megadott módon kell felszerelni.
▶ Ne helyezzünk tárgyakat a vízszivattyú nyílásaiba. - Az elhasználódott vagy sérült tájékoztató táblákat ki kell cserélni.
▶ Bizonytalanság esetén: Keressünk fel egy STIHL szakkereskedőt.
4.7 Üzemanyag és az üzemanyag betöltése
⚠ FIGYELMEZTETÉS
■ Ehhez a vízszivattyúhoz üzemanyagként benzint kell használni. A benzin rendkívül gyúlékony. A benzin nyílt láng vagy forró tárgyak hatására belobbanhat vagy felrobbanhat. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
- Óvjuk a benzint hőtől és nyílt lángtól.
- Ügyeljünk arra, hogy ne folyjon mellé a benzin.
▶ Ha a benzin melléfolyik: Töröljük fel a benzint egy ronggyal, és ne próbáljuk beindítani a motort, amíg a vízszivattyú minden része és a vízszivattyú környéke meg nem száradt.
- Tilos a dohányzás!
- Tilos az üzemanyagot nyílt láng közelében betölteni.
- Az üzemanyag betöltése előtt állítsuk le, és hagyjuk lehülni a motort.
▶ Ha ki kell üríteni a tartályt: A müveletet a szabadban végezzük.
▶ A motort a tankolás helyszínétől legalább 3 méteres távolságban indítsuk be.
- Soha ne tároljuk a vízszivattyút zárt helyiségekben, ha az üzemanyag-tartályban benzin van.
■ A benzingőzök belélegzése mérgezést okozhat.
▶ Ne lélegezzük be a benzingőzöket.
▶ A fünyíró gépet jól szellőző helyen töltsük fel üzemanyaggal.
- Üzem közben a vízszivattyú felmelegszik. A benzin kitágul, és az üzemanyagtartályban túlnyomás keletkezik. Ha az üzemanyagtartály zárósapkája nincs a helyén, a benzin kifröcs-csenhet. A kifröccsenő benzin meggyulladhat. A felhasználó ennek következtében súlyosan megsérülhet.
▶ Mielött levennénk az üzemanyagtartály zárósapkáját, hagyjuk lehülni a vízszivat-tyút.
■ A benzinnel átitatódott ruházat könnyen megygyulladhat. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
- Ha benzin kerül a ruházatra, cseréljük le a ruházatot.
■ A benzin környezetkárosító lehet.
- Ügyeljünk arra, hogy ne folyjon mellé az üzemanyag.
▶ A benzint előírásszerűen és környezetbarát módon kell ártalmatlanítani.
■ A benzin börre vagy szembe kerülve bör-, illetve szemirritációt okozhat.
- Kerüljük az érintkezést a benzinnel.
▶ Ha a benzin a börre kerül, mossuk le bö vízzel és szappannal az érintett börfelületet.
▶ Ha a benzin szembe kerül, legalább 15 percen keresztül öblítsük a szemet bő vízzel, és forduljunk orvoshoz.
A vízszivattyú gyújtórendszere szikrákat képez. A szikrák kijuthatnak a gyújtóberendezésből, és gyúlékony vagy robbanásveszélyes környezetben tüzet vagy robbanást idézhetnek elő. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
▶ A jelen használati utasításban megadott gyújtógyertyákat kell használni.
▶ Tekerjük be és húzzuk meg a gyújtógyertyát.
▶ A gyertyapipát szorosan helyezzük vissza.
■ Károsíthatja a vízszivattyút, ha nem a motornak megfelelő benzint töltenek a gépbe.
Friss, ólommentes, márkás benzint használjunk.
▶ Tartsuk be a motor használati utasításában szereplő előírásokat.
4.8 Munkavégzés
⚠ FIGYELMEZTETÉS
■ Ha a felhasználó nem megfelelően indítja be a motort, elveszítheti az uralmat a vízszivattyú
4 Biztonsági tudnivalók magyar
felett. A felhasználó ennek következtében súlyosan megsérülhet.
▶ A motort a jelen használati utasításban leírtak szerint kell beindítani.
■ Ha a vízszivattyút a tömlők csatlakoztatása nélkül helyezi üzembe, a felhasználó a szívó- és a kimeneti nyílásba nyúlhat. A felhasználó ennek következtében súlyosan megsérülhet.
▶ A vízszivattyút csak csatlakoztatott tömlókkel működtessük.
▶ Ne tegyük a kezünket a szívónyílásba vagy a kimeneti nyílásba.
■ A motor működése közben kipufogógázok keletkeznek. A kipufogógázok belélegzése mérgezést okozhat.
▶ Ne lélegezzük be a kipufogógázokat.
- Jól szellőző helyen dolgozzunk a vízszivattyúval.
▶ Ne dolgozzunk kútban a vízszivattyúval.
▶ Rosszullét, fejfájás, látászavar, hallászavar vagy szédülés esetén: függesszük fel a munkát, és forduljunk orvoshoz.
■ Ha a kezelő a motor működése közben hallásvédő eszközt visel, korlátozottan érzékelheti és ítélheti meg a zajokat.
- Nyugodtan és megfontoltan dolgozzunk.
■ Ha a vízszivattyú működése munka közben megváltozik, vagy a gép rendellenesen kezd viselkedni, akkor előfordulhat, hogy nincs üzembiztos állapotban. Ez súlyos személyi sérüléseket és anyagi károkat okozhat.
- Ilyenkor függesszük fel a munkát, és keressünk fel egy STIHL szakkereskedőt.
■ A víz 0 °C alatti hőmérsékleten megfagyhat a talajon és a vízszivattyú alkatrészeiben. Ilyenkor a felhasználó megbotolhat, eleshet és súlyosan megsérülhet. Anyagi károk keletkezhetnek.
▶ Ne használjuk a vízszivattyút 0 °C alatti hőmérsékleten.
■ Ha a szívótömlőt vagy a nyomótömlőt meghúzzuk, a vízszivattyú elmozdulhat és felborulhat. Anyagi károk keletkezhetnek.
▶ Ne húzzuk meg a szívótömlőt vagy a nyomótömlőt.
■ Ha a vízszivattyú lejtős, egyenetlen vagy burkolatlan felületen áll, elmozdulhat és felborulhat. Anyagi károk keletkezhetnek.
▶ Helyezzük a vízszivattyút vízszintes, egyenes és burkolt felületre.
▶ Rögzítsük a vízszivattyút úgy, hogy ne tudjon elmozdulni.
A beszívott, könnyen gyulladó és robbanékony folyadékok tüzet és robbanást okozhatnak. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
▶ Ne szívjunk be vagy alkalmazzunk könnyen gyulladó vagy robbanásveszélyes folyadékokat.
A beszívott irritáló, maró és mérgező folyadékok veszélyeztethetik az egészséget, és károsíthatják a vízszivattyú alkatrészeit. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
▶ Ne szívjunk be vagy alkalmazzunk irritáló, maró vagy mérgező folyadékokat.
■ A vízszivattyú nem csíramentes és nem élelmiszerbiztos. Ha folyékony élelmiszert szívunk be, az élelmiszer szennyezett lesz.
▶ Ne szívjunk fel vagy terítsünk szét folyékony élelmiszert.
■ A vízszivattyú károsodhat, ha a vízszivattyút nem töltjük fel vízzel a motor beindítása előtt.
▶ A motor beindítása előtt töltsük fel a vízszivattyút vízzel.
■ Ha a szívókosár nincs rögzítve, tárgyak szívódhatnak be a vízszivattyúba. A vízszivattyú eltömődhet vagy megsérülhet.
▶ Szereljük fel a szívókosarat.
■ A vízszivattyú motorja nem vízálló. Ha a vízszivattyút vízbe állítjuk, a motor károsodhat.
▶ A vízszivattyút száraz aljzaton működtessük.
■ A nem megfelelően lefektetett tömlők megsérülhetnek, illetve botlásveszélyt jelenthetnek. Személyi sérülések következhetnek be, és károsodhatnak a tömlők.
▶ A tömlőket úgy fektessük le és jelöljük meg, hogy ne jelenthessenek botlásveszélyt.
▶ A tömlöket úgy fektessük le, hogy ne feszüljenek meg és ne tekeredjenek fel.
▶ A tömlőket úgy fektessük le, hogy ne sérüljenek meg, ne törjenek meg, ne csípődjének be és ne nyíródjanak.
- Óvjuk a tömlőket a hőtől, olajoktól és vegyi anyagoktól.
■ Ha valaki ráül vagy rááll a vízszivattyúra, érintkezésbe kerülhet a készülék forró alkatrészeivel, és súlyosan megsérülhet. Ha a vízszivaty-tyúra tárgyakat helyezünk, azok leeshetnek, és súlyos személyi sérülést okozhatnak.
▶ Ne üljünk vagy álljunk rá a vízszivattyúra.
▶ Ne fektessünk vagy állítsunk tárgyakat a vízszivattyúra.
4.9 Szállítás
⚠ FIGYELMEZTETÉS
■ Szállítás közben a vízszivattyú felborulhat vagy elmozdulhat. Ez személyi sérüléseket és anyagi károkat okozhat.
▶ Állítsuk le a motort.
▶ A vízszivattyút úgy biztosítsuk hevederekkel, szíjakkal vagy egy hálóval, hogy az ne tudjon felborulni, és ne mozdulhasson el.
- A motor működését követően a hangtompító és a motor forró lehet. A felhasználó megégetheti magát.
- A vízszivattyút úgy helyezzük a vázra, hogy a hangtompító a géptesttöl elfelé álljon.
A vízszivattyú alkatrészeiben 0 °C alatti hömérsékleten megfagyhat a víz. A vízszivatyú károsodhat.
▶ Ürítsük le a vízszivattyút.
4.10 Tárolás
⚠️ FIGYELMEZTETÉS
■ A gyermekek nem ismerik és nem tudják felmérni a vízszivattyúval járó veszélyeket. Emiatt súlyos sérülések érhetik őket.
- Allítsuk le a motort.
▶ Tartsuk a vízszivattyút gyermekek számára elérhetetlen helyen.
■ A vízszivattyú elektromos érintkezői és fém alkatrészei berozsdásodhatnak a nedvesség-től. A vízszivattyú károsodhat.
▶ Tartsuk tisztán és szárazon a vízszivattyút.
- A vízszivattyú alkatrészeiben 0 °C alatti hőmérsékleten megfagyhat a víz. A vízszivatytyú károsodhat.
- Ürítsük le a vízszivattyút.
4.11 Tisztítás, karbantartás és javítás
⚠ FIGYELMEZTETÉS
■ Ha tisztítás, karbantartás vagy javítás közben jár a motor, véletlenül beindulhat a vízszivaty-tyú. Ez súlyos személyi sérüléseket és anyagi károkat okozhat.
- Állítsuk le a motort.
■ A motor működését követően a hangtompító és a motor forró lehet. Ez égési sérüléseket okozhat.
- Várjuk meg, amíg a hangtompító és a motor lehül.
■ Az erős tisztítószerekkel, vízsugárral vagy hegyes tárgyakkal történő tisztítás megrongálhatja a vízszivattyút vagy a tömlöket. Ha nem
5 A vízszivattyú használatra kész állapotba hozása
megfelelően tisztítjuk a vízszivattyút vagy a tömlőket, előfordulhat, hogy működésképtelenek lesznek az alkatrészek, és üzemképte- lenné válnak a biztonsági berendezések. Ez súlyos személyi sérülésekkel járhat.
▶ A vízszivattyút a jelen használati utasításban leírtak szerint kell tisztítani.
▶ A tömlőket a jelen használati utasításban leírtak szerint kell tisztítani.
■ Ha nem a jelen használati utasításban leírtak szerint tartjuk karban a vízszivattyút vagy a tömlőket, előfordulhat, hogy működésképtelenek lesznek az alkatrészek, és üzemképtelenné válnak a biztonsági berendezések. Ez súlyos, akár halálos személyi sérülésekkel járhat.
▶ A vízszivattyút a jelen használati utasításban leírtak szerint kell karbantartani és javítani.
▶ A tömlőket a felhasznált tömlők használati utasításában leírtak szerint kell karbantar-tani.
5 A vízszivattyú használatra kész állapotba hozása
5.1 A vízszivattyú használatra kész állapotba hozása
A munka megkezdése előtt mindig végre kell hajtani a következő lépéseket:
- Távolítsuk el a csomagolóanyagot és a szállításhoz használt rögzítőelemeket.
▶ Győződjünk meg arról, hogy a vízszivattyú biztonsági szempontból megfelelő állapotban van, 4.6.
▶ Tisztítsuk meg a vízszivattyút, 14.1.
Csatlakoztassuk a vízszivattyút a vízforráshoz, 6.1.
▶ Töltsük meg vízzel a vízszivattyúházat, 16.2.
▶ Töltsük fel üzemanyaggal a vízszivattyút, 7.1.
▶ Töltsünk be motorolajat, 07.2.
▶ Ellenőrizzük a kezelőelemeket, 09.1. - Amennyiben a fenti lépések nem hajthatók végre: Ne használjuk a vízszivattyút, és keressünk fel egy STIHL szakkereskedőt.
6 Vízforráshoz való csatlakoztatás
6.1 A vízszivattyú vízforrásra csatlakoztatása
A vízszivattyú esővízhordókból, ciszternákból, illetve folyó- vagy állóvízből képes vizet felszívni.
Ahhoz, hogy a vizet felszívjon, a vízszivattyú és a vízforrás közötti magasságkülönbség nem haladhatja meg a maximális (a) szívási magasságot, 18.1.
A szívótömlő stabil kell legyen ahhoz, hogy negatív nyomás esetén megakadályozza az összeomlást.
Szüröt kell használni.
Tömlőcsatlakozások felszerelése
- Allítsuk le a motort.
Csavarjuk fel a hollandi anyákat (1) a csőcsonkokkal (2) és a tömítéssel (3) együtt.

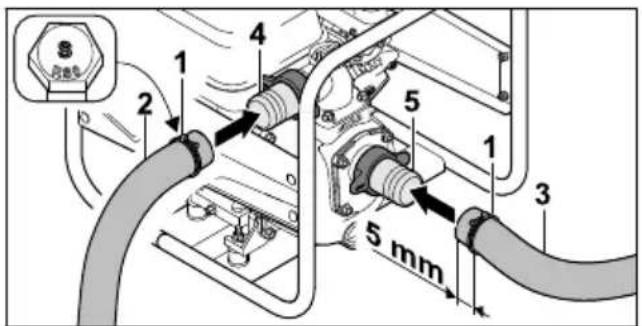

Tömlők felszerelése
▶ Nyomjuk a nyomótömlöt (2) a csőcsonkra (4).
▶ Nyomjuk a szívótömlőt (3) a csőcsonkra (5).
- lgazítsuk a szorítóbilincseket (1) középen a csőcsonkok (2 és 3) ellenállási bordái fölé.
- Húzzuk meg szorosan a szorítóbilincsek csavarjait (1).
A nyomótömlő (4) és a szívótömlő (5) szilár- dan csatlakozik a vízszivattyúhoz.
▶ Helyezzük a szűrő felső részét (6) a szűrő alsó részére (7), és fordítsuk el az óramutató járásával ellentétes irányban, amíg a felső részen (6) és az alsó részen (7) lévő jelek (8) egy vonalba kerülnek.
A szűrő felső része (6) és alsó része (7) szilár- dan kapcsolódik egymáshoz. - Nyomjuk a szorítóbilincset (9) a szívótömlő (5) másik végére.
- Toljuk a szívótömlő (5) másik végét a szűrő (10) csőcsonkjára.
- Igazítsuk a bilincset (9) középre a szűrő (10) csőcsonkján.
- Húzzuk meg szorosan a szorítóbilincs csavarját (10). A szívószűrő (10) szilárdan csatlakozik a szívótömlőhöz (5).
- Akasszuk a szűrőt (10) a vízforrásba úgy, hogy a szűrő (10) ne érjen a talajhoz.
FIGYELMEZTETÉS
■ Ne válasszuk le a vízszivattyút a vízforrásról működés közben, és ne hagyjuk üresen futni. A teljesen feltöltött ház nélküli működés súlyosan károsíthatja a vízszivattyút.

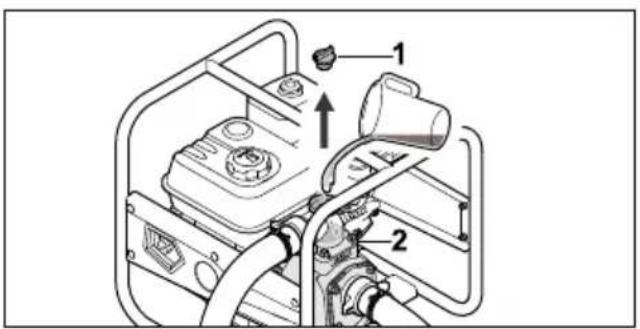

6.2 A vízszivattyúház feltöltése vízzel
TUDNIVALÓ
A kiszállítás során nincs víz a vízszivattyúházban. Ahhoz, hogy a víz beszívásra, majd a tömlőkön keresztül szivattyúzásra kerüljön, a vízszivattyút meg kell tölteni vízzel. Ha a motort víz nélkül vagy a vízszivattyúházban túl kevés vízzel indítjuk el, a vízszivattyú károsodást szenvedhet. - Indítás előtt töltsünk vizet a vízszivattyúházba.
- Fordítsuk a rögzítőcsavart (1) az óramutató járásával ellentétes irányba, amíg a rögzítőcsavar (1) eltávolíthatóvá válik.
- Töltsünk a vízszivattyúházba legalább 2 l vizet.
▶ Helyezzük vissza a rögzítőcsavart (1).
▶ Forgassuk el a rögzítőcsavart (1) az óramutató járásával megegyező irányba, és kézzel húzzuk meg.
7 A vízszivattyú feltöltése benzinnel és motorolajjal
7.1 A vízszivattyú feltöltése üzema- nyaggal
TUDNIVALÓ
■ Ha a vízszivattyúba nem a megfelelő üzemanyagot tankoljuk, a vízszivattyú megsérülhet.
▶ Lásd a motor használati utasítását.
- Állítsuk le a motort.
▶ Helyezzük a vízszivattyút vízszintes felületre úgy, hogy az üzemanyagtartály zárósapkája felfelé nézzen. - Az üzemanyagtartály zárósapkájának környékét nedves törlőronggyal tisztítsuk meg.

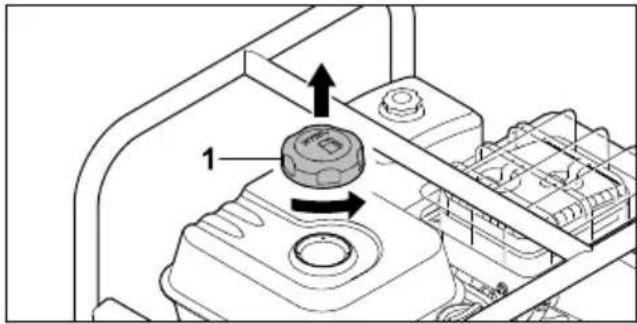

▶ Forgassuk el az üzemanyagtartály zárósapkáját (1) az óramutató járásával ellenkező irányba, amíg levehetővé nem válik.
▶ Vegyük le az üzemanyagtartály (1) zárósapkáját.
- Úgy töltsük fel üzemanyaggal, hogy az ne folyjon ki, és az üzemanyagtartály széléig legalább 15 mm hely szabadon maradjon.

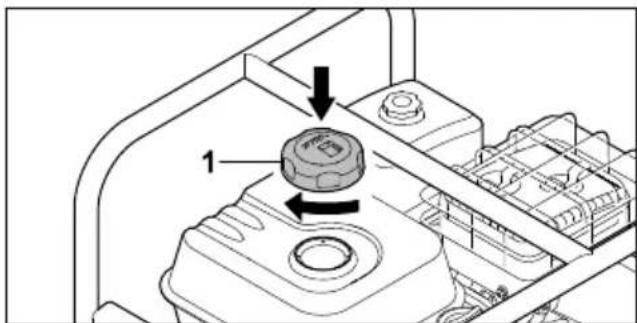

▶ Helyezzük vissza az üzemanyagtartály (1) zárósapkáját.
▶ Forgassuk el az üzemanyagtartály (1) záró-sapkáját az óramutató járásával megegyező irányba, és kézzel húzzuk meg.
Az üzemanyagtartály lezárása ezzel megtörtént.
7.2 Motorolaj betöltése
A motorolaj keni és hűti a motort.
A motorolaj specifikációjára és a betöltendő olajmennyiségre vonatkozó információk a motor használati utasításában találhatók.
TUDNIVALÓ
■ Kiszállításkor nincs motorolaj a gépben. Ha motorolaj nélkül vagy túl kevés motorolajjal indítjuk be a motort, a vízszivattyú károsodhat.
- Indítás előtt mindig ellenőrizzük a motorolaj szintjét, és szükség esetén töltsük után a motorolajat.
▶ A motorolajat a motor használati utasításában leírtak szerint töltsük be.
8 A motor indítása és leállítása magyar
8 A motor indítása és leállítása

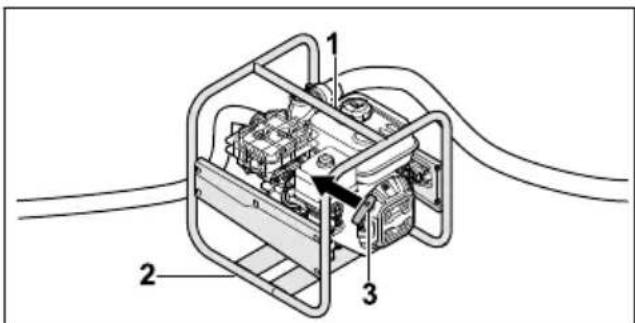

8.1 A motor beindítása
▶ Helyezzük a vízszivattyút vízszintes felületre.
▶ Fordítsuk a főkapcsolót (1) a rállásba.
Csúsztassuk el az üzemanyagcsapot (2) a nyíl irányába.
Csúsztassuk el az indítókart (3) a nyíl irányába.
Csúsztassuk el a gázkart (4) a nyíl irányába.
- Bal kézzel nyomjuk a vízszivattyút a talajra fektetett felső vázra (1), majd jobb lábbal lépjünk az alsó vázra (2).
▶ A jobb kezünkkel lassan húzzuk ki az indító-zsinórt (3), amíg ellenállást nem tapasztalunk.
▶ Gyorsan húzzuk ki és engedjük vissza az indítózsinórt (3), amíg a motor be nem indul. - Nyomjuk vissza az indítókart, hogy a motor ne fulladjon le.
8.2 A motor leállítása
- Fordítsuk a főkapcsolót (1) a 0 állásba. A motor ilyenkor leáll.
9 A vízszivattyú ellenőrzése
9.1 A kezelőelemek ellenőrzése
- Indítsuk be a motort.
▶ Fordítsuk a főkapcsolót a 0 állásba. A motor ilyenkor leáll.
▶ Ha nem áll le a motor:
Zárjuk el az üzemanyagcsapot, ne használ-juk a vízszivattyút, és forduljunk egy STIHL szakkereskedőhöz.
A vízszivattyú meghibásodott.
10 Munkavégzés a vízszivaty- tyúval
10.1 A vízszivattyú rögzítése
- Rögzítsük a vízszivattyút úgy, hogy ne tudjon elmozdulni.

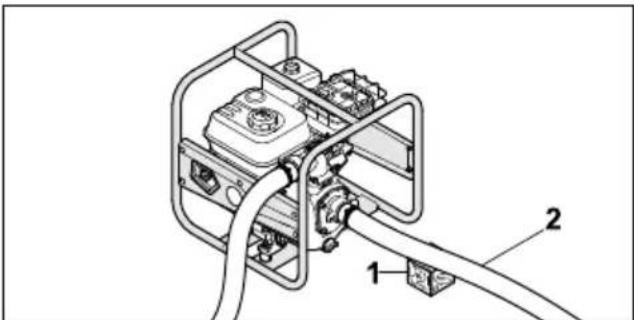

10.2 A szívótömlő lefektetése
Ahhoz, hogy elkerüljük a szívónyilás menetes csatlakozásának túlságos megterhelését és a tömítés összenyomódását vagy elmozdulását, helyezzünk megfelelő tárgyat a szívótömlő alá.
▶ Helyezzünk megfelelő tárgyat (1) a szívótömlő (2) alá ahhoz, hogy az a lehető legegyenesebben és törésmentesen feküdjön.
10.3 Szivattyúk
A szivattyú teljesítménye a gázkar beállításával állítható.
▶ Toljuk a gázkart ➕ állásba: A szivattyúteljesítmény csökken.
- Toljuk a gázkart kallásba: A szivattyúteljesítmény nő.
11 Munka után
11.1 Munkavégzés után
A vízszivattyút úgy csatlakoztassuk a vízforráshoz, hogy ne tudjon homokot vagy szenynyeződést beszívni.
- Indítsuk be a motort.
A homokot és a szennyeződéseket ki kell öblíteni a vízszivattyúból és a tömlőkből.
- Állítsuk le a motort.
▶ Hagyjuk lehűlni a vízszivattyút.
Csavarjuk le a hollandi anyákat (1). Ekkor a tömlők le vannak szerelve.
- Fordítsuk a rögzítőcsavart (2) az óramutató járásával ellentétes irányba, amíg a rögzítőcsavar (2) eltávolíthatóvá válik.
A vízszivattyúból víz folyik ki.
▶ A teljes kiürítéshez döntsük előre a vízszivattyút.
▶ Szereljük fel a rögzítőcsavart (2).
▶ Forgassuk el a rögzítőcsavart (2) az óramutató járásával megegyező irányba, és kézzel húzzuk meg.
▶ Ha a vízszivattyú nedves: Hagyjuk a vízszivattyút megszáradni.
▶ Tisztítsuk meg a vízszivattyút.
12 Szállítás
12.1 A vízszivattyú szállítása
- Állítsuk le a motort.
A vízszivattyú hordozása
▶ A vízszivattyút úgy helyezzük a vázra, hogy a hangtompító a géptesttöl elfelé álljon.
A vízszivattyú szállítása gépkocsival
Rögzítsük a vízszivattyút álló helyzetben, hogy ne tudjon felborulni vagy elmozdulni.
13 Tárolás
13.1 A vízszivattyú tárolása
- Állítsuk le a motort.
- A vízszivattyút az alábbiakat betartva tároljuk:
- A vízszivattyúhoz gyermekek nem férhetnek hozzá.
- A vízszivattyú tiszta és száraz. - A tárolási hőmérséklet -20 °C és +60 °C között van.
▶ Ha a vízszivattyút 30 napnál hosszabb ideig tároljuk:
▶ Nyissuk ki a üzemanyagtartály zárósapkáját.
▶ Ürítsük ki az üzemanyagtartályt.
▶ Zárjuk vissza az üzemanyagtartályt.
14 Tisztítás
14.1 A vízszivattyú tisztítása
▶ Állítsuk le a motort.
▶ Hagyjuk lehülni a vízszivattyút.
- Tisztítsuk meg a vízszivattyút nedves ruhával vagy STIHL gyantaoldószerrel.
▶ A szellőzőnyílásokat ecsettel tisztítsuk meg.
14.2 A szívókosár tisztítása
- Állítsuk le a motort.
▶ Folyó víz alatt öblítsük le a szívókosarat.
▶ Durvább szennyeződés esetén a szívókosár alsó részét (1) az óramutató járásával ellentétes irányban elforgatva vegyük le a szűrőkosár felső részéről (2), és belülről öblítsük ki folyó vízzel.
14.3 A tömlők tisztítása
- Állítsuk le a motort.
- Nedves törlőronggyal tisztítsuk meg a tömlöket.
▶ Vízzel öblítsük ki a tömlőket.
15 Karbantartás
15.1 Karbantartási intervallumok
A karbantartási intervallumok a környezeti és munkafeltételektől függnek. A STIHL a következő karbantartási intervallumokat javasolja:
Motor
▶ A motorolajjal kapcsolatos karbantartásokat a motor használati utasításában megadottak szerint végezzük.
Vízszivattyú
16 Javítás magyar
- Évente ellenőriztessük a vízszivattyút egy STIHL szakkereskedővel.
▶ Ha károsodott a vízszivattyú: Ne használjuk a vízszivattyút, és keressünk fel egy STIHL szakkereskedőt.
16 Javítás
16.1 A vízszivattyú javítása
A felhasználó nem tudja saját maga megjavítani a vízszivattyút.
17 Hibaelhárítás
17.1 A vízszivattyú üzemzavarainak elhárítása
| Üzemzavar Ok Megoldás | ||
| A motor nem indítható be. | Nincs elég üzemanyag az üzemanyagtartályban. | ▸ Töltsük fel az vízszivattyút üzemanyaggal. |
| A karburátor túl forró | ▸ Hagyjuk lehűlni a vízszivattyút. | |
| A karburátor befagy-ott. | ▸ Hagyjuk felmelegedni a vízszivattyút. | |
| A főkapcsoló 0 állás-ban van. | ▸ Kapcsoljuk be a főkapcsolót. | |
| Nem megfelelő, | szennyezett vagy régi üzemanyag van a tar-tályban. | ▸ Használjunk friss, márkás, ólommentes benzint.▸ Tisztítsuk meg a karburátort.▸ Tisztítsuk meg az üzemanyag-vezetéket. |
| Le van húzva a gyer-tyapipa a gyújtógyer-tyáról vagy a gyújtó-kábel nem megfele-lően van rögzítve a pipához. | ▸ Tisztítsuk meg vagy cseréljük ki a gyújtógyertyát.▸ Ellenőrizzük a gyertyapipa és a gyújtókábel csatlako-zását. | |
| Meghibásodott vagy | bekormozódott a gyújtógyertya vagy nem megfelelő az elektródatávolság. | ▸ Tisztítsuk meg vagy cseréljük ki a gyújtógyertyát.▸ Állítsuk be az elektródatávolságot. |
| A motor túltöltődött | üzemanyaggal. | ▸ Csavarjuk ki és szárítsuk meg a gyújtógyertyát, kisze-relt gyújtógyertya mellett állítsuk a főkapcsolót 0 állásba, és többször húzzuk ki az indítózsinórt. |
| Beszennyeződött a | légszűrő. | ▸ Tisztítsuk meg vagy cseréljük ki a légszűrőt. |
| Túl alacsony a motor-olaj szintje. | ▸ Töltsünk be motorolajat. | |
| Nehézkes a motor beindítása, vagy lec-sökkent a motor telje-sítménye. | Víz került az üzema-nyagtartályba és a karburátorba vagy eltömódött a karburá-tor. | ▸ Ürítsük ki az üzemanyagtartályt, tisztítsuk meg az üzemanyag-vezetéket és a karburátort. |
| Beszennyeződött az | üzemanyagtartály. | ▸ Tisztítsuk meg az üzemanyagtartályt. |
| Bekormozódott a | gyújtógyertya. | ▸ Tisztítsuk meg vagy cseréljük ki a gyújtógyertyát. |
| Rossz üzemanyagot | használtunk. | ▸ Ellenőrizzük az üzemanyagot. |
| Beszennyeződött a | légszűrő. | ▸ Tisztítsuk meg vagy cseréljük ki a légszűrőt. |
| Felforrósodik a motor. | Beszennyeződtek a hűtőbordák. | ▸ Tisztítsuk meg a hűtőbordákat. |
| A motor nyugtalanul jár. | Rossz üzemanyagot használtunk. | ▸ Ellenőrizzük az üzemanyagot. |
| Nincs elég üzema- | nyag az üzemanyag-tartályban. | ▸ Töltsük fel az vízszivattyút üzemanyaggal. |
| Beszennyeződött a | légszűrő. | ▸ Tisztítsuk meg vagy cseréljük ki a légszűrőt. |
| A motor működés közben leáll. | A motorban lévő olajszint túl alacsony, és az olajnyomás-érzékelő leállítja a motort. | ▸ Töltsünk a gépbe motorolajat. |
| Nincs elég üzema- | nyag az üzemanyag-tartályban. | ▸ Töltsük fel az vízszivattyút üzemanyaggal. |
| Intenzív füstképző-dés. | Túl magas a motor-olaj szintje. | ▸ Eresszük le a motorolajat. |
| Beszennyeződött a | légszűrő. | ▸ Tisztítsuk meg vagy cseréljük ki a légszűrőt. |
| Túl erős rezgések keletkeznek haszná-lat közben. | A rezgéscsillapítók elhasználódtak. | ▸ Cseréljük ki a rezgéscsillapítókat. |
| A vízszivattyú nem pumpál vizet. | A szívókosár vagy a tömlők eltömődtek. | ▸ Tisztítsuk meg a szívókosarat és a tömlőket. |
| Nem áll rendelke- | zésre elegendő víz. | ▸ Biztosítsuk, hogy elegendő mennyiségű víz álljon ren-delkezésre. |
| A vízszivattyúban | nincs víz. | ▸ Csatlakoztassuk egy vízforrásra a vízszivattyút.▸ Töltsük fel vízzel a vízszivattyút. |
| Túlléptük a maximális szállítási vagy szívási magasságot. | ▸ Tartsuk be a maximális szállítási vagy szívási magas-ságot.18.1 | |
| A szívótömlő összee-sett. | ▸ Használjunk öntartó, stabil szívótömlőt. | |
| A szívótömlő tömítet- | len vagy nem megfe-lelően csatlakozik. | ▸ Ellenőrizzük a szívótömlőt és a csatlakozást. |
18 Műszaki adatok
18.1 STIHL WP 300.0 vízszivattyú
- Lökettérfogat: 212 cm ^3
– Teljesítmény (P) az ISO 8893 szabvány szerint: 4,4 kW
– Terhelési sebesség (n): 3600/perc - Maximális alapjárati fordulatszám (n₀): 3800/perc
– Tömeg (m) üres üzemanyagtartállyal: 26 kg
– Az üzemanyagtartály maximális ürtartalma: 3,6 dm³ (3,6 l)
– Csap átmérője: 51 mm (2")
– Maximális szállítási magasság: 33 m
– Maximális szívási magasság: 7 m
B = szívási magasság
- Maximális szállítási teljesítmény (V _max ): 37 m ^3 /h

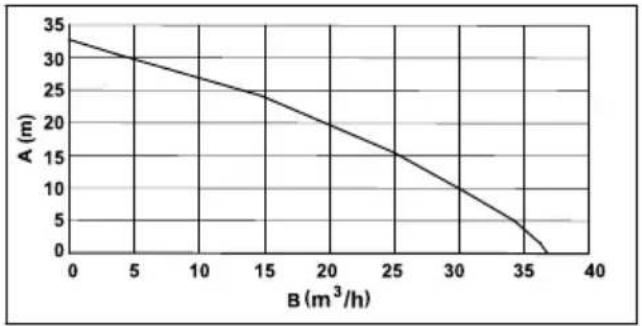

A szállítási teljesítmény a szállítási magasságtól függ:
line
| B (m³/h) | A (m) | |---|---| | 0 | 33 | | 5 | 30 | | 10 | 27 | | 15 | 24 | | 20 | 20 | | 25 | 16 | | 30 | 11 | | 35 | 4 | | 37 | 0 |A = szállítási magasság
B = szállítási teljesítmény
18.2 Hangértékek
A hangnyomásszint K-értéke: 2 dB(A). A zajteljesítményszint K-értéke: 2,4 dB(A).
- A hangnyomásszint (LpA) mért értéke az ISO 20361 szabvány alapján: 86 dB(A)
- Az L_wA zajteljesítményszint mért értéke a 2000/14/EC alapján: 99,0 dB(A)
- Garantált L_wA zajteljesítményszint a 2000/14/EC irányelv szerint: 101 dB(A)
18.3 Kipufogógáz emissziós értéke
Az EU típusjóváhagyási eljárásában mért CO₂-érték a www.stihl.com/co2 webhelyen, a termékre jellemző Műszaki adatok c. részben megtalálható.
A mért CO _2 -értéket egy reprezentatív motoron, szabványosított vizsgálóeljárás szerint, laborkörülmények között határozták meg, és nem jelent kifejezett vagy hallgatólagos teljesítménygaranciát egy adott motorra vonatkozóan.
A jelen használati utasításban leírt rendeltetész- szerű használat és karbantartás által a kipufogó- gáz-emissziókra vonatkozó hatályos követelmé- nyek teljesülnek. A motoron végzett módosítások esetén az üzemeltetési engedély érvényét veszti.
18.4 REACH
A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regisztrálásához, értékeléséhez és engedélyezéséhez.
A REACH rendelet betartásához szükséges információkról a www.stihl.com/reach oldalon tájékozódhat.
19 Pótalkatrészek és tartozé- kok
19.1 Pótalkatrészek és tartozékok
STIHL Ezek a szimbólumok eredeti STIHL pótalkatrészeket és eredeti STIHL tartozékokat jelölnek.
A STIHL eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok használatát ajánlja.
A STIHL a folyamatos piacfigyelés ellenére sem tudja megítélni más gyártók pótalkatrészeit és tartozékait megbízhatóság, biztonság és alkalmasság tekintetében, valamint a STIHL nem tud azok alkalmazásáért felelősséget vállalni.
Eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok STIHL márkakereskedésben kaphatók.
20 Ártalmatlanítás
20.1 A vízszivattyú ártalmatlanítása
Az ártalmatlanításra vonatkozó információk a helyi önkormányzattól vagy a STIHL szakkereskedőktől szerezhetők be.
A nem megfelelő hulladékkezelés káros lehet az egészségre és szennyezheti a környezetet.
▶ A STIHL termékeit a csomagolással együtt a helyi előírásoknak megfelelően juttassuk megfelelő gyűjtőhelyre újrahasznosítás céljából.
▶ Ne ártalmatlanítsuk a háztartási hulladékkal együtt.
21 EK Megfelelőségi nyilatko- zat
21.1 STIHL WP 300.0 vízszivattyú
STIHL Tirol GmbH
egyedüli felelősséggel kijelenti, hogy a következő adatokkal jellemzett gép:
– Kialakítás: Vízszivattyú
– Gyártó neve: STIHL
- Típus: WP 300.0
– Sorozatazonosító: VB03
– Névleges teljesítmény: 4,4 kW
megfelel a vonatkozó rendeleteknek és irányelveknek (2000/14/EU, 2006/42/EC, 2011/65/EU és 2014/30/EU), továbbá a termék kifejlesztése és gyártása a következő szabványok gyártás időpontjában érvényes változatával összhangban történt: EN 809 és EN 55012.
A mért és garantált zajteljesítményszintek meghatározása a 2000/14/EC irányelv V. mellékletének megfelelően történt.
- Mért zajteljesítményszint: 99,0 dB(A)
– Garantált zajteljesítményszint: 101 dB(A)
A műszaki dokumentáció a STIHL Tirol GmbH cégnél található.
A gyártás éve és a gépszám a vízszivattyún szerepel.
Matthias Fleischer, a kutatási és termékfejlesztési részleg vezetője
finnewmann pm
nevében
Sven Zimmermann, a minőségbiztosítási osztály vezetője
22 A gyártó UK/CA megfelelőségi nyilatkozata
22.1 STIHL WP 300.0 vízszivattyú
STIHL Tirol GmbH
120 0478-701-9901-D
egyedüli felelősséggel kijelenti, hogy a következő adatokkal jellemzett gép:
– Kialakítás: Vízszivattyú
– Névleges teljesítmény: 4,4 kW
– Gyártó neve: STIHL
- Típus: WP 300.0
- Sorozatazonosító: VB03
az Egyesült Királyság Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 és The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 rendeleteinek vonatkozó rendelkezései értelmében megfelel, valamint a termék kifejlesztése és gyártása a következő szabványok gyártás időpontjában érvényes változatával összhangban történt: EN 809 és EN 55012.
A mért és garantált zajteljesítményszintek meghatározása az Egyesült Királyság Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8 rendeletének megfelelően történt.
- Mért zajteljesítményszint: 99,0 dB(A)
– Garantált zajteljesítményszint: 101 dB(A)
A műszaki dokumentáció a STIHL Tirol GmbH cégnél található.
A gyártás éve és a gépszám a vízszivattyún szerepel.
Matthias Fleischer, a kutatási és termékfejlesztési részleg vezetője
nevében
fimmemann pm
Sven Zimmermann, a minőségbiztosítási osztály vezetője
