Тип продукт	Водна помпа
Марка	STIHL
Модел	WP 300.0
Тегло (празен резервоар)	26 kg
Капацитет на резервоара за гориво	3,6 литра
Тип гориво	Безоловен бензин
Двигател	Работен обем 212 cm³, мощност 4,4 kW (ISO 8893)
Номинален режим	3600 об/мин
Максимален дебит	37 m³/h
Максимална височина на изпомпване	33 m
Максимална височина на засмукване	7 m
Диаметър на връзките	51 mm (2 инча)
Ниво на звуково налягане (LpA)	86 dB(A)
Гарантирано ниво на акустична мощност	101 dB(A)
Безопасност	Авариен стоп, защита при неволно стартиране, предпазен кожух
Поддръжка	Източване на водата след употреба, почистване на филтъра, годишна поддръжка при дилър на STIHL
Резервни части	Използвайте само оригинални части на STIHL

Често задавани въпроси - WP 300 STIHL

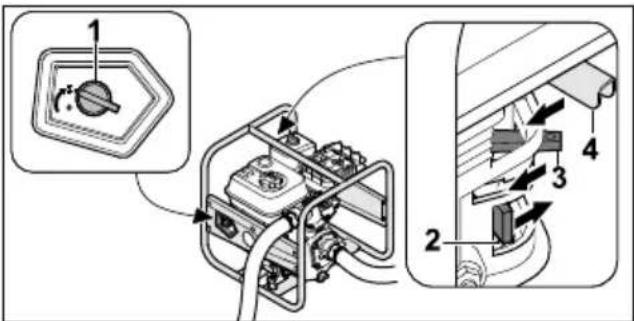

Как да стартирам помпата STIHL WP 300?

За да стартирате, поставете помпата върху равна повърхност. Отворете крана за гориво, поставете превключвателя на положение 'включено', затворете стартовия капак, ако двигателят е студен, бавно дръпнете стартовото въже, докато усетите съпротивление, след което дръпнете бързо. Затворете капака след стартиране.

Какъв тип гориво да използвам?

Използвайте пресен безоловен бензин, съгласно инструкциите на двигателя. Не използвайте смес от масло и бензин. Резервоарът има капацитет от 3,6 литра.

Трябва ли да напълня помпата с вода преди стартиране?

Да, задължително е да напълните корпуса на помпата с поне 2 литра вода преди да стартирате двигателя, в противен случай помпата може да бъде повредена.

Как да поддържам помпата?

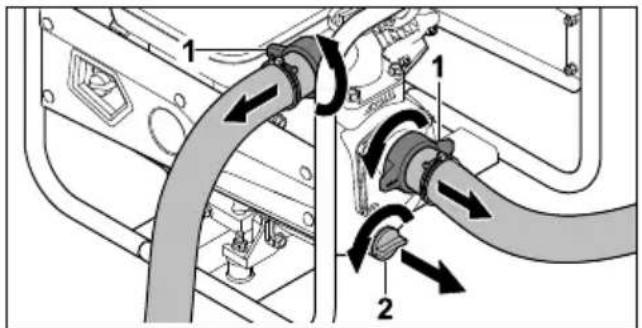

След всяка употреба източете водата от помпата, като отстраните дренажната тапа. Почистете филтъра и маркучите. Проверявайте помпата веднъж годишно от дилър на STIHL.

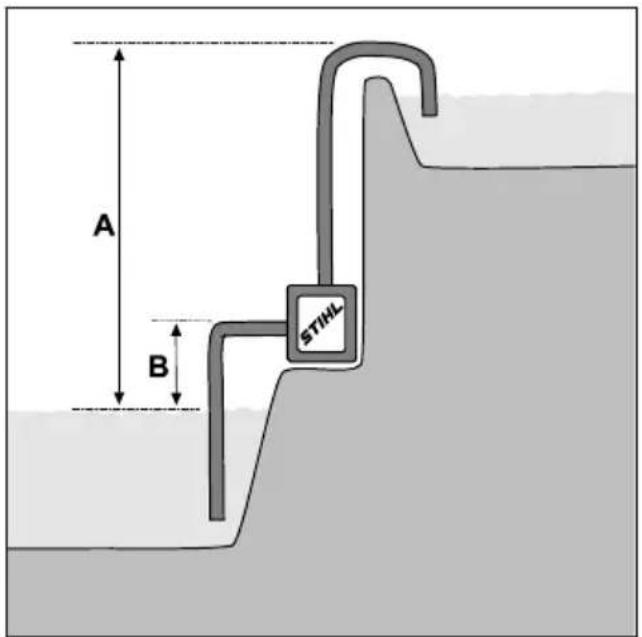

Каква е максималната височина на засмукване?

Максималната височина на засмукване е 7 метра. Над тази височина помпата няма да може да засмуче вода.

Какво да направя, ако помпата не изпомпва вода?

Проверете дали филтърът и маркучите не са запушени, дали помпата е пълна с вода, дали височината на засмукване не е надвишена и дали засмукващият маркуч е херметичен и не е смачкан.

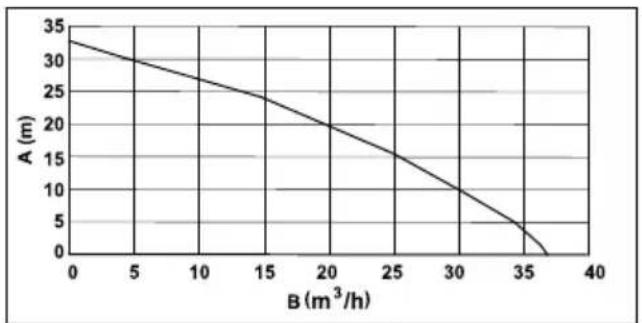

Какъв е максималният дебит на помпата?

Максималният дебит е 37 m³/h при нулева височина на изпомпване. Дебитът намалява с увеличаване на височината на изпомпване.

Може ли помпата да изпомпва солена вода или запалими течности?

Не, помпата STIHL WP 300 е проектирана само за прясна вода. Не изпомпвайте солена вода, бензин, масло, разтворители, киселини или хранителни продукти.

Как да транспортирам и съхранявам помпата?

Спрете двигателя и оставете да изстине. Носете я за шасито, като заглушителят е далеч от тялото. За съхранение над 30 дни изпразнете резервоара за гориво. Съхранявайте на сухо място, недостъпно за деца, при температура между -20°C и +60°C.

Какви аксесоари и резервни части да използвам?

Използвайте само оригинални аксесоари и резервни части на STIHL, за да гарантирате безопасност и надеждност. Обърнете се към оторизиран дилър.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WP 300 STIHL

241 - 257 Ръководство за употреба

257 - 272 Instructiuni de utilizare

272 - 286 Uputstvo za upotrebu

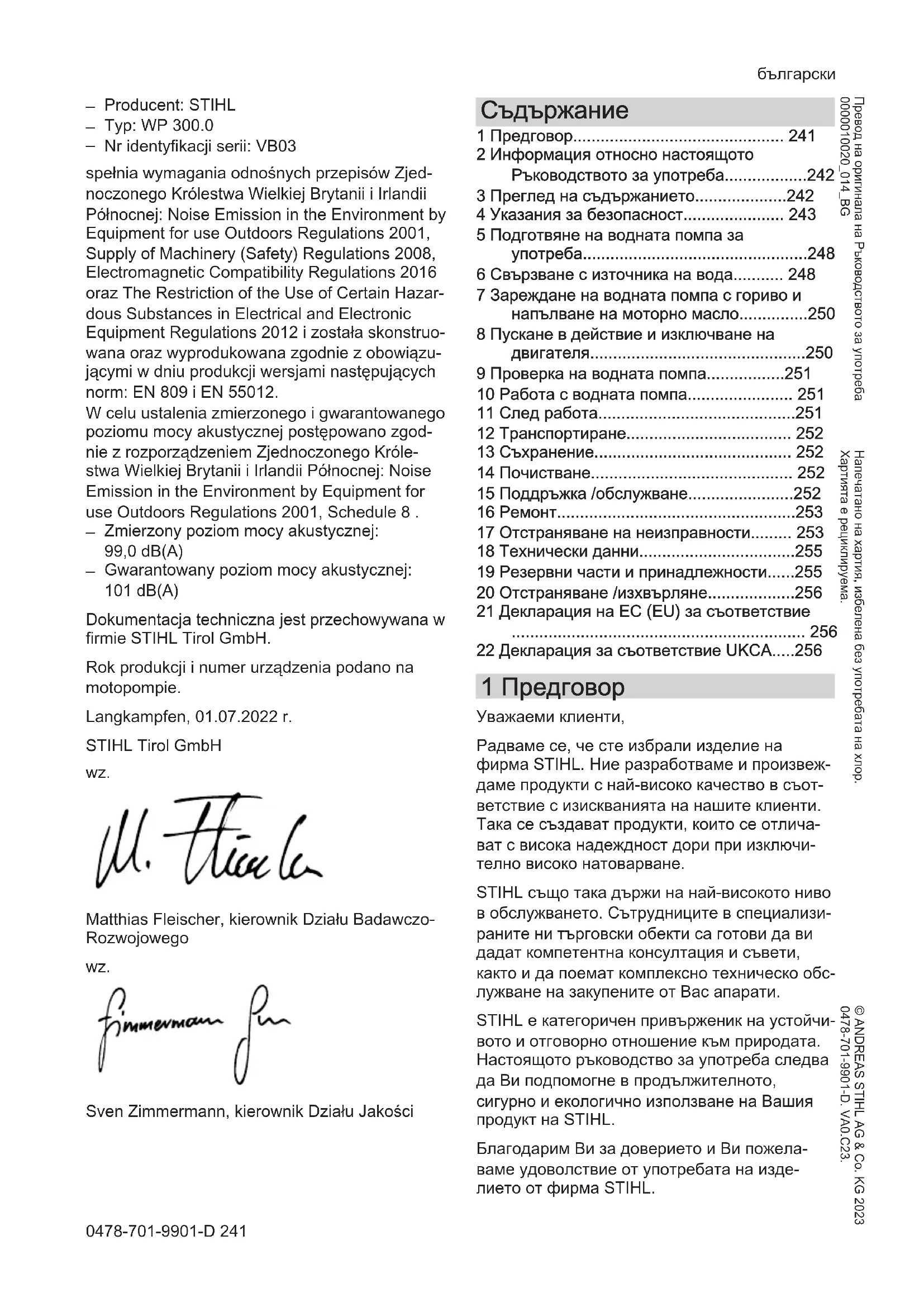

Inhaltsverzeichnis

1 Предговор.... 241
2 Информация относно настоящото Ръководството за употреба......242
3 Преглед на съдържанието....242
4 Указания за безопасност...... 243
5 Подготвяне на водната помпа за употреба....248

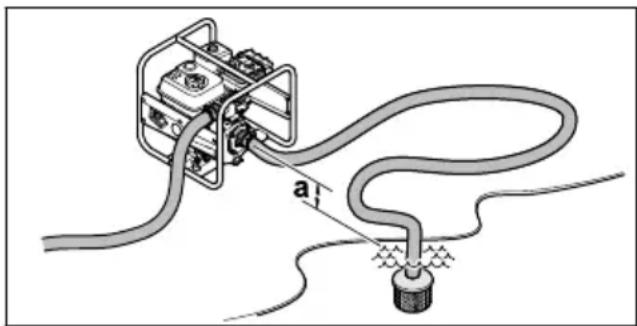

6 Свързване с източника на вода...... 248
7 Зареждане на водната помпа с гориво и напълване на моторно масло....250
8 Пускане в действие и изключване на двигателя....250
9 Проверка на водната помпа.....251
10 Работа с водната помпа.... 251
11 След работа.....251
12 Транспортиране.... 252
13 Съхранение.... 252
14 Почистване.... 252
15 Поддръжка /обслужване....252
16 Ремонт.....253
17 Отстраняване на неизправности..... 253
18 Технически данни.....255
19 Резервни части и принадлежности.....255
20 Отстраняване /изхвърляне.....256
21 Декларация на EC (EU) за съответствие ...... 256
22 Декларация за съответствие UKCA.....256

1 Предговор

Уважаеми клиенти,

Радваме се, че сте избрали изделие на фирма STIHL. Ние разработваме и произвеждаме продукти с най-високо качество в съответствие с изискванията на нашите клиенти. Така се създават продукти, които се отличават с висока надеждност дори при изключително високо натоварване.

STIHL също така държи на най-високото ниво в обслужването. Сътрудниците в специализи- раните ни търговски обекти са готови да ви дадат компетентна консултация и съвети, както и да поемат комплексно техническо обс- лужване на закупените от Вас апарати.

STIHL е категоричен привърженик на устойчивото и отговорно отношение към природата. Настоящото ръководство за употреба следва да Ви подпомогне в продължителното, сигурно и екологично използване на Вашия продукт на STIHL.

Благодарим Ви за доверието и Ви пожелаваме удоволствие от употребата на изделието от фирма STIHL.

Dr. Nikolas Stihl

ВАЖНО! ПРОЧЕТЕТЕ ПРЕДИ УПОТРЕБА – И СЪХРАНЯВАЙТЕ.

2 Информация относно настоящото Ръковод- ството за употреба

2.1 Приложими документи

Настоящите инструкции за експлоатация представляват превод на оригиналните инструкции за експлоатация на производителя в съответствие с Директива 2006/42/ЕС на ЕО.

Приложими са местните правила по техника на безопасност.

▶ Прочетете, разберете добре и съхранявайте допълнителните към тази инструкция за експлоатация документи:
– Инструкция за експлоатация и опаковка на използвания маркуч
– Инструкция за експлоатация на двигател STIHL EHC 605.0/705.0

2.2 Обозначение на предупреди- телни указания, които се сре- щат в текста

ПРЕДУПРЕЖДЕНИЕ

■ Това указание предупреждава за опасностите, които могат да доведат до тежки наранявания или до смърт.
▶ Посочените мерки ще помогнат за предотвратяването на тежки наранявания или смърт.

УКАЗАНИЕ

■ Това указание предупреждава за опасности, които могат да доведат до материални щети.
▶ Посочените мерки ще помогнат за предотвратяването на материални щети.

Този символ препраща към глава в настоящата инструкция за експлоатация.

3 Преглед на съдържа- нието

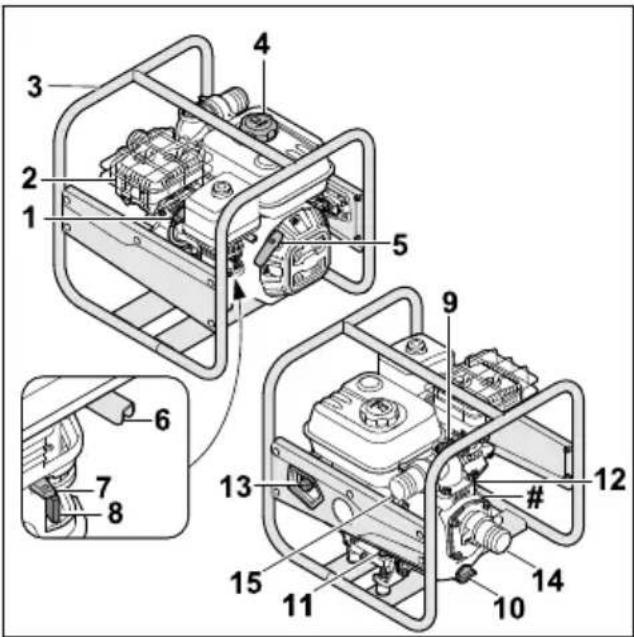

3.1 Водна помпа

1 Накрайник на запалителната свещ Накрайникът на запалителната свещ свързва проводника на запалването със запалителната свещ.
2 Шумозаглушител Шумозаглушителят намалява звуковите емисии на водната помпа.
3 Рамка Рамката се използва за защита и транспортиране на водната помпа.

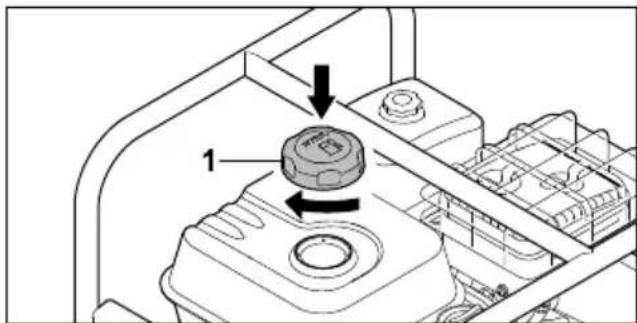

4 Капачка на резервоара за гориво Капачката на резервоара за гориво затваря резервоара за гориво.
5 Ръкохватка за стартиране Ръкохватката за стартиране служи за стар- тиране на двигателя.

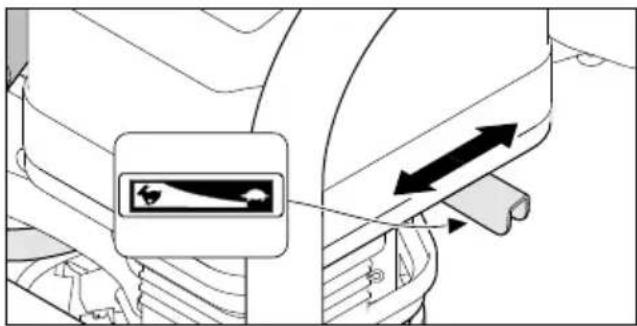

6 Лост за газта Лостът за газта служи за ускоряване на двигателя.
7 Лост за стартовите клапани Лостът за стартовите клапани служи за стартиране на двигателя.
8 Кран за гориво Кранът за гориво прекъсва подаването на гориво.

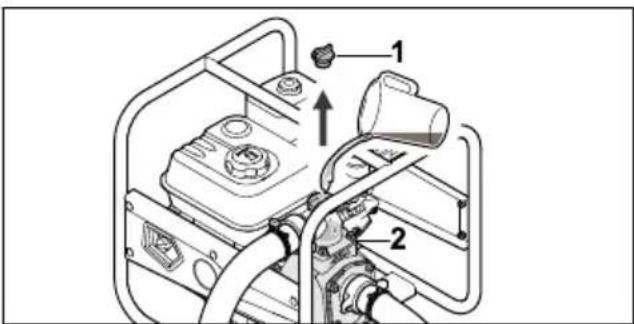

9 Винтова тапа Винтовата тапа затваря отвора за нали- ване на вода.

4 Указания за безопасност български

10 Винтова тапа

Винтовата тапа затваря отвора за изпускане на вода.

11 Капачка за моторно масло отпред

Капачката за моторно масло затваря отвора за пълнене на моторно масло.

Капачката за моторното масло затваря отвора за проверка на нивото на маслото.

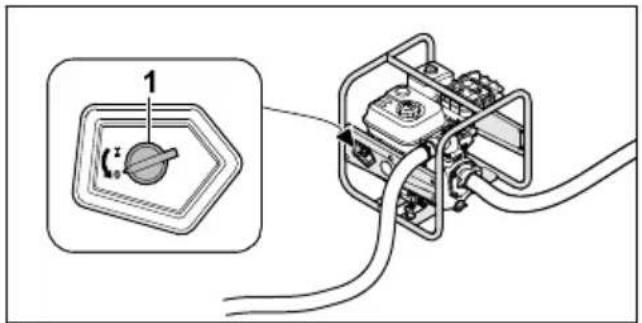

13 Главен прекъсвач

Главнаят прекъсвач служи за пускане и спиране на двигателя.

14 Смукателен отвор

Смукателният отвор се използва за свързване на смукателния маркуч.

15 Отвор на изхода

Изходният отвор се използва за свързване на маркуча за налягане.

# Табелка за мощността с машинен номер

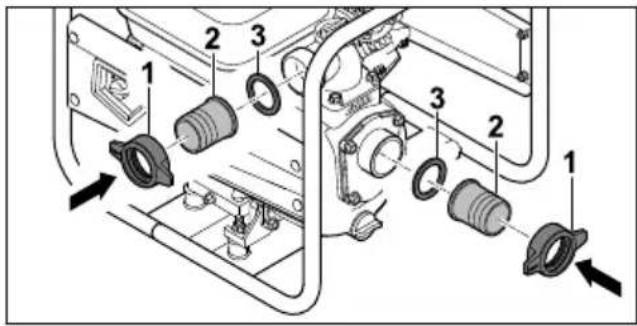

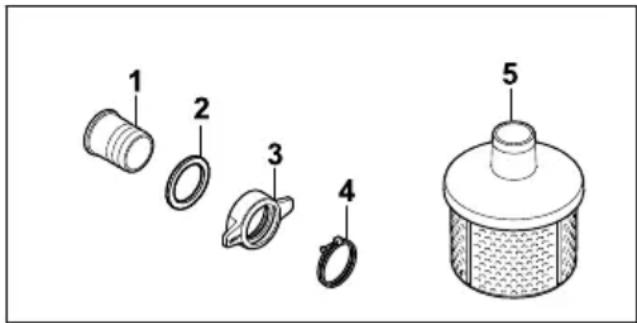

3.2 Компоненти за свързване на маркучите

Накрайникът се използва за свързване на маркуч.

2 Уплътнение

Уплътнението уплътнява накрайника.

3 Холендрова гайка

Холендровата гайка закрепва накрайника към водната помпа.

4 Затегателна скоба

Затегателната скоба закрепва маркуча към накрайника.

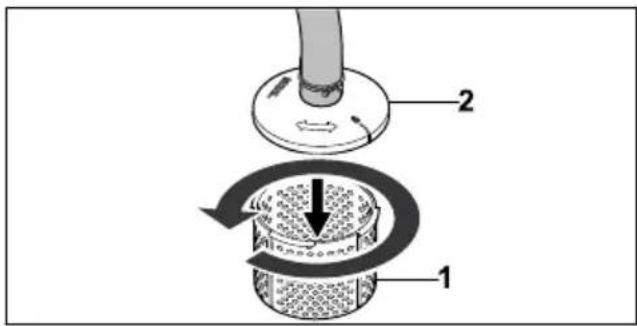

5 Смукателна кошница

Смукателната кошница филтрира засмука- ната вода.

3.3 Символи

Символите могат да бъдат върху водната помпа, двигателя или накрайника за пълнене на масло и означават следното:

Кранът за гориво се отваря и затваря чрез преместване на регулатора.

При запалване на студен двигател с вътрешно горене трябва да се задейства пусковият клапан.

Съблюдавайте количеството на запълване на моторното масло.

Прочетете, разберете добре и съхранявайте инструкцията за експлоатация.

Преди стартиране двигателят трябва да бъде запълнен с моторно масло.

Този символ обозначава лоста за настройка на газта.

4 Указания за безопасност

4.1 Предупредителни символи

Предупредителните символи върху водната помпа означават следното:

Спазвайте указанията за безопасност и мерките, свързани с тях.

Прочетете, разберете добре и съхранявайте инструкцията за експлоатация.

Носете предпазни средства за слуха.

Не докосвайте горещите повърхности.

Не зареждайте с гориво, ако двигателят с вътрешно горене работи или е силно нагрят.

Спазвайте дистанция от предметите и не допускайте трети лица да се приближават.

4.2 Употреба по предназначение

Водната помпа STIHL WP 300.0 се използва за изпомпване на сладка вода на максимальна височина 33 м и от максимальна дълбочина 7 м. Водната помпа може да се използва само като самостоятелно устройство.

Водната помпа STIHL WP 300.0 не е предназначена за следните приложения:

– Изпомзване на бензин, масло, разредител, разтворител и подобни материали
– Изпомпване на киселини, солена вода, основи и подобни материали
– Изпомпане на течна храна
– Изпомпване на солена вода
– Изпомпане на вода с температура над 40°C.

УКАЗАНИЕ

■ Местните разпоредби и инструкции определят извличането на вода от надземни водоизточници.

- Съблюдавайте и спазвайте местните разпоредби.

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Ако не използвате водната помпа по предназначение, това може да доведе до сериозни телесни наранявания или смърт и материални щети.

- Използвайте водната помпа така, както е описано в тази инструкция за експлоатация.

4.3 Изисквания към потребителя

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Потребителите без инструктаж не могат да разпознаят или преценят опасностите, възникващи от водната помпа. Потребителят или други лица може да бъдат сериозно ранени или убити.

▶ Прочетете, разберете добре и съхранявайте инструкцията за експлоатация.

▶ Ако водната помпа се дава на друг човек: предоставете инструкцията за експлоатация заедно с уреда.

▶ Уверете се, че потребителят отговаря на следните изисквания:

– Потребителят е отпочинал.

– Потребителят има физическа, сетивна и психическа способност да обслужва водната помпа и да работи с нея. Ако потребителят има ограни-

чена физическа, сетивна или психи- ческа възможност за това, той трябва да работи под надзора и според ука- занията на отговорно лице.

– Потребителят може да разпознае и прецени опасностите, свързани с водната помпа.
– Потребителят е пълнолетен или е бил обучен за съответната професия според националните разпоредби и под съответния надзор.
– Потребителят е получил инструкция от специализиран търговец на STIHL или квалифицирано лице, преди да използва водната помпа за първи път.
– Потребителят не е под влияние на алкохол, лекарства или наркотици.

▶ Ако възникнат неясноти: обърнете се към специализиран търговец на STIHL.

■ Системата за запалване на водната помпа генерира електромагнитно поле. Електромагнитното поле може да повлияе на пейсмейкърите. За потребителя има опасност от тежки наранявания или смърт.

▶ Ако потребителят носи пейсмейкър: Уверете се, че пейсмейкърът не е засегнат.

4.4 Облекло и оборудване

⚠ ПРЕДУПРЕЖДЕНИЕ

■ По време на работа дългата коса може да бъде захваната от водната помпа. Потребителят може да се нарани сериозно.

- Връзвайте дългата коса и я закрепете така, че да е над раменете.

■ По време на работа потребителят може да влезе в контакт със замърсена вода или вода да се разпръсне от водната помпа или маркучите. Потребителят може се нарани.

- Носете плътно прилягаци предназни очила. Подходящите предпазни очила се тестват съгласно стандарт EN 166 или съгласно националните разпоредби и се предлагат със съответната маркировка в търговската мрежа.

■ По време на работа възниква шум. Шумът може да увреди слуха.

▶ Носете средства за защита на слуха.

■ Неподходящи дрехи могат да попаднат във водната помпа. Потребителите без подходящо облекло могат да бъдат сериозно наранени.

4 Указания за безопасност български

▶ Носете плътно прилепнало облекло.
▶ Махнете шаловете и бижутата.

■ Ако потребителят носи неподходящи обувки, може да се подхлъзне. Потребителят може се нарани.

- Носете стабилни, затворени обувки с нехлъзгаща се подметка.

4.5 Работна зона и среда

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Външните лица, децата и животните не могат да разпознаят и оценят опасностите, свързани с водната помпа. Външните лица, децата и животните могат да бъдат сериозно наранени и да възникнат имуществени щети.

▶ Не допускайте външни лица, деца и животни в района на работа с уреда.
▶ Не оставяйте водната помпа без надзор.
▶ Уверете се, че децата не могат да играят с водната помпа.

- Когато работи двигателят, от шумозаглушителя излизат горещи изгорели газове. Горещите изгорели газове може да запалят леснозапалими материали и да причинят пожари.

- Дръжте струята изгорели газове надалеч от запалими материали.

4.6 Безопасно състояние

Водната помпа е в безопасно състояние, ако следните условия са изпълнени:

– Водната помпа не е повредена.
– От водната помпа не изтича гориво.
– Капачката на резервоара за гориво е затворена.
– Водната помпа е чиста.
- Командните елементи функционират и нямат изменения.
– Монтирани са маркучи, подходящи за използване при водни помпи.
– Маркучите са правилно монтирани.
– Монтирани са оригинални принадлежности на STIHL за тази водна помпа.
– Принадлежностите са правилно монтирани.

⚠ ПРЕДУПРЕЖДЕНИЕ

■ В небезопасно състояние компонентите може да не функционират правилно, съоръженията за безопасност може да не работят и може да изтича гориво. Има опасност от тежки наранявания или смърт на хора.

- Работете с водна помпа без неизправности.

▶ Ако от водната помпа изтича гориво: Не работете с водната помпа и потърсете помощ от специализиран търговец на STIHL.
- Затворете капачката на резервоара за гориво.
▶ Ако водната помпа е замърсена: Почистете водната помпа.
▶ Не сменяйте водната помпа.
▶ Ако командните елементи не функционират: Не работете с водната помпа.
▶ Монтирайте само маркучи, които са подходящи за използване с водни помпи.
- Монтирайте оригинални принадлежности на STIHL за тази водна помпа.
- Монтирайте маркучите и принадлежностите, както е описано в тази инструкция за експлоатация или в инструкцията за експлоатация на принадлежностите.
- Не пъхайте предмети в отворите на водната помпа.
▶ Сменяйте износените или повредени указателни табели.
▶ Ако възникнат неясноти: обърнете се към специализиран търговец на STIHL.

4.7 Гориво и зареждане с гориво

⚠ ПРЕДУПРЕЖДЕНИЕ

- Използваното гориво за тази водна помпа е бензин. Бензинът е силнозапалим. Ако бензинът влезе в контакт с открит огън или горещи предмети, може да причини пожари или експлозии. Това може да доведе до тежки наранявания или смърт и може да възникнат материални щети.

▶ Пазете бензина от топлина и огън.
▶ Не разливайте бензин.
▶ Ако бъде разлят бензин: Избършете бензина с кърпа и не се опитвайте да стартирате двигателя, докато не изсъхнат всички части на водната помпа и зоната около нея.
▶ Не пушете.
▶ Не зареждайте гориво в близост до огън.
▶ Преди зареждане загасете двигателя и го оставете да изстине.
▶ Ако трябва да изпразните резервоара: извършвайте на открито.
▶ Стартирайте двигателя на поне 3 м от мястото на зареждане с гориво.
▶ Никога не съхранявайте водната помпа с бензин в резервоара в затворени помещения.
■ Вдишаните бензинови пари може да отровят хора.

български 4 Указания за безопасност

▶ Не вдишвайте бензинови пари.
- Зареждайте с гориво на добре проветриво място.

■ По време на работа водната помпа се нагрява. Бензинът се разширява и в резервоара за гориво може да се създаде свръхналягане. Ако капачката на резервоара за гориво бъде отворена, може да изпръска бензин. Излизащит бензин може да се запали. Потребителят може да се нарани сериозно.

▶ Първо оставете водната помпа да изстине и след това отворете капачката на резервоара за гориво.

■ Дрехи, които са в контакт с бензин, са леснозапалими. Това може да доведе до тежки наранявания или смърт и може да възникнат материални щети.

- Ако дрехи влязат в контакт с бензин: преоблечете се.

■ Бензинът може да е опасен за околната среда.

▶ Не разливайте гориво.
- Изхвърляйте бензина в съответствие с изискванията и природосъобразно.

■ Ако бензинът влезе в контакт с кожата или очите, те може да се раздразнят.

• Избягвайте контакт с бензин.
  ▶ Ако има контакт с кожата: измийте засегнатите места по кожата обилно с вода и сапун.
  ▶ Ако има контакт с очите: промийте очите най-малко за 15 минути обилно с вода и потърсете лекар.

■ Запалителната уредба на водната помпа създава искри. Искрите могат да излязат навън и да причинят пожари и експлозии в леснозапалима или експлозивна среда. Това може да доведе до тежки наранявания или смърт и може да възникнат материални щети.

• Използвайте запалителни свещи, които са описани в настоящата инструкция за експлоатация.
• Завийте запалителната свещ и я затегнете добре.
• Поставете и притиснете добре накрайника на запалителната свещ.

■ Ако водната помпа бъде заредена с бензин, който е неподходящ за двигателя, тя може да се повреди.

• Използвайте чист безоловен марков бензин.
• Спазвайте предписанията в инструкцията за експлоатация на двигателя.

4.8 Работа

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Ако потребителят не стартира двигателя правилно, може да загуби контрол над водната помпа. Потребителят може да се нарани сериозно.

- Стартирайте двигателя така, както е описано в тази инструкция за експлоатация.

■ Ако водната помпа се пусне в действие без прикрепени маркучи, потребителят може да вкара ръцете си във смукателния и изпуска-телния отвор. Потребителят може да се нарани сериозно.

▶ Пускайте водната помпа само със закрепени маркучи.
▶ Не поставяйте ръцете си във смукателния или в изпускателния отвор.

■ Когато двигателят работи, се образуват изгорели газове. Вдишаните изгорели газове може да отровят хората.

▶ Не вдишвайте изгорели газове.

▶ Работете с водната помпа на добре про- ветриво място.

▶ Не работете в кладенец с водната помпа.

▶ Ако възникнат гадене, главоболие, нарушения на зрението или слуха или световъртеж: прекратете работата и посетете лекар.

- Когато потребителят носи защита на слуха и двигателят работи, потребителят може да възприема и преценява шумовете ограничено.

▶ Работете спокойно и обмислено.

■ Ако водната помпа започне да се държи различно или необичайно по време на работа, тя може да е в състояние, което не е безопасно. Има опасност от тежки нара- нявания и материални щети.

▶ Прекратете работата и потърсете помощ от специализиран търговец на STIHL.

■ При температури под 0°C водата може да замръзне по пода и в компонентите на водната помпа. Потребителят може да се подхлъзне, да падне и да се нарани сериозно. Възможно е да възникнат материални щети.

- Не използвайте водната помпа при температури под 0°C.

■ Ако смукателният маркуч или маркучът за налягане бъдат издърпани, водната помпа

4 Указания за безопасност български

може да се премести и да падне. Възможно е да възникнат материални щети.

▶ Не дърпайте смукателния маркуч или маркуча за налягане.

■ Ако водната помпа е поставена на наклонена, неравна или непочистена повърхност, тя може да се премести и да падне. Възможно е да възникнат материални щети.

▶ Поставете водната помпа върху хоризонтална, равна и закрепена повърхност.

▶ Подсигурете водната помпа така, че тя да не може да се движи.

■ Засмуканите силно запалими и експлозивни течности могат да предизвикат пожари и експлозии. Това може да доведе до тежки наранявания или смърт и може да възник- нат материални щети.

▶ Не засмуквайте и не изкарвайте силно запалими или експлозивни течности.

■ Засмуканите дразнещи, корозивни и токсични течности могат да застрашат здравето и да повредят компонентите на водната помпа. Това може да доведе до тежки наранявания или смърт и може да възникнат материални щети.

▶ Не засмуквайте и не изкарвайте дразнещи, корозивни или токсични течности.

■ Водната помпа не е защитена от микроби и не е безопасна за храна. Ако течната храна бъде засмукана, тя ще бъде замърсена.

▶ Не засмуквайте или изкарвайте течна храна.

■ Ако водната помпа не се напълни с вода преди стартиране на двигателя, водната помпа може да се повреди.

▶ Преди да стартирате двигателя, напълнете водната помпа с вода.

■ Ако смукателната кошница не е закрепена, във водната помпа могат да бъдат засмукани предмети. Водната помпа може да се запуши или повреди.

- Закрепете смукателната кошница.

■ Двигателят на водната помпа не е водоустойчив. Ако водната помпа се постави във вода, двигателят може да се повреди.

▶ Работете с водната помпа върху суха повърхност.

■ Грешно прекараните маркучи могат да се повредят и хората да се спъват в тях. Хората могат да се наранят, а маркучите могат да се повредят.

▶ Прекарайте и обозначете маркучите така, че хората да не могат да се спънат.

▶ Прекарайте маркучите така, че да не са обтегнати или заплетени.

▶ Прекарайте маркучите така, че да не се повредят, прегънат, притиснат или протъркат.

▶ Пазете маркучите от топлина, масла и химикали.

■ Ако хора седят или стоят върху водната помпа, те могат да влязат в контакт с горещи части на уреда и да се наранят сериозно. Ако върху водната помпа се поставят предмети, те могат да паднат и да причинят сериозни наранявания на хора.

▶ Не сядайте или не стойте върху водната помпа.

▶ Не поставяйте никакви предмети върху водната помпа.

4.9 Транспортиране

⚠ ПРЕДУПРЕЖДЕНИЕ

■ По време на транспорт водната помпа може да се преобърне или да се премести. Има опасност от наранявания и материални щети.

▶ Изключете двигателя.

▶ Подсигурете водната помпа с притягаци колани, ремъци или мрежа така, че да не се преобърне и да не може да се движи.

■ След като двигателят е работил, шумозаглушителят и двигателят може да са горещи. Потребителят може да получи изгаряне.

▶ Пренесете водната помпа върху рамката, така че шумозаглушителят да сочи встрани от тялото.

■ При температури под 0°C водата може да замръзне в компонентите на водната помпа. Водната помпа може да се повреди.

▶ Източете водната помпа.

4.10 Съхранение

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Децата може да не разпознаят и преценят опасностите от водната помпа. Децата може да получат тежки наранявания.

▶ Изключете двигателя.

▶ Съхранявайте водната помпа на място, недостъпно за деца.

- Електрическите контакти на водната помпа и металните компоненти може да корозират при влага. Водната помпа може да се повреди.

- Съхранявайте водната помпа чиста и суха.

български 5 Подготвяне на водната помпа за употреба

■ При температури под 0°C водата може да замръзне в компонентите на водната помпа. Водната помпа може да се повреди. ► Източете водната помпа.

4.11 Почистване, поддръжка и ремонт

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Ако по време на почистването, поддръжката или ремонта двигателят работи, водната помпа може да се задвижи неволно. Има опасност от тежки наранявания и материални щети.

▶ Изключете двигателя.

■ След като двигателят е работил, шумозаглушителят и двигателят може да са горещи. Има опасност от изгаряния.

- Изчакайте, докато шумозаглушителят и двигателят се охладят.

■ Ако използвате силни почистващи препарати, почистване със струя вода или остри предмети, водната помпа или маркучите може да се повредят. Ако не почистите правилно водната помпа или маркучите, компонентите няма да могат да функционират правилно и съоръженията за безопасност няма да работят. Има опасност от тежки наранявания.

▶ Почиствайте водната помпа, както е описано в тази инструкция за експлоатация.
▶ Почиствайте маркучите, както е описано в тази инструкция за експлоатация.

■ Ако водната помпа или маркучите не са поддържани или ремонтирани, както е описано в тази инструкция за експлоатация, компонентите може да не функционират правилно и съоръженията за безопасност може да не работят. Има опасност от тежки наранявания или смърт на хора.

▶ Поддържайте или ремонтирайте водната помпа така, както е описано в тази инструкция за експлоатация.
▶ Поддържайте маркучите, както е описано в инструкциите за употреба на използваните маркучи.

5 Подготвяне на водната помпа за употреба

5.1 Подготвяне на водната помпа за употреба

Преди всяко начало на работа трябва да се изпълнят следните стъпки:

• Отстранете опаковките и средствата за защита при транспортиране.
  ▶ Уверете се, че водната помпа се намира в състояние, съобразено с изискванията за безопасност, 4.6.

▶ Почистете водната помпа, 14.1.

- Свържете водната помпа към източник на вода, 16.1.

▶ Напълнете корпуса на водната помпа с вода, 6.2

- Зареждане на водната помпа с гориво, 7.1

▶ Пълнене на моторно масло, 📄7.2

▶ Проверете командните елементи, 19.1.

▶ Ако стъпките не могат да бъдат изпълнени: Не използвайте водната помпа и потърсете помощ от специализиран търговец на STIHL.

6 Свързване с източника на вода

6.1 Свързване на водната помпа към източник на вода

Водната помпа може да черпи вода от варели за дъжд, цистерни и от течаща или стояща вода.

За да бъде засмукана водата, разликата във височината между водната помпа и водоизточника не трябва да надвишава максималната височина на засмукване (а), 18.1.

Смукателният маркуч трябва да бъде стаби- лен, за да се предотврати срутване в случай на отрицателно налягане.

Трябва да се използва смукателната кошница.

Монтиране на връзките на маркучите

▶ Изключете двигателя.

Завинтете холендровите гайки (1) заедно с отвора (2) и уплътнението (3).

Прикрепете маркучите

8 1 2 4 5 1 3 5 mm

▶ Натиснете затегателните скоби (1) върху маркуча за налягане (2) и смукателния маркуч (3).
- Избутайте маркуча за налягане (2) върху отвора (4).
- Избутайте маркуча за засмукване (3) върху отвора (5).

▶ Подравнете затегателните скоби (1) централно над съпротивителните ребра на свързващите елементи (2 и 3).
- Затегнете винтовете на затегателните скоби (1).
Маркучът за налягане (4) и смукателният маркуч (5) са здраво свързани към водната помпа.
- Поставете горната част на смукателната кошница (6) върху долната част на кошницата (7) и я завъртете обратно на часовниковата стрелка, докато маркировките (8) на горната част (6) и долната част (7) съвпаднат.

Горната част (6) и долната част (7) на смукателната кошница са здраво свързани помежду си.

▶ Натиснете затегателната скоба (9) върху другия край на смукателния маркуч (5).
▶ Прекарайте другия край на смукателния маркуч (5) през накрайника на смукателната кошница (10).
▶ Нагласете затегателната скоба (9) централно върху отвора на смукателната кошница (10).
▶ Затегнете винта на затегателната скоба (10). Смукателната кошница (10) е здраво свър- зан със смукателния маркуч (5).
- Закачете смукателната кошница (10) във водоизточника, така че смукателната кошница (10) да не докосва земята.

ПРЕДУПРЕЖДЕНИЕ

■ Не изключвайте водната помпа от водоиз- точника по време на работа и не я оста- вяйте да работи празна. Работата без напълно запълнен корпус може сериозно да повреди водната помпа.

6.2 Напълнете корпуса на вод- ната помпа с вода

УКАЗАНИЕ

■ При доставка на уреда в корпуса на водната помпа няма налята вода. За да се засмуква и изпомпва вода през маркучите, водната помпа трябва да е пълна с вода. Стартирането на двигателя без или с твърде малко вода в корпуса на водната помпа може да повреди последната. ▶ Напълнете вода в корпуса на водната помпа, преди да започнете работа.

Завъртете винтовата тапа (1) обратно на часовниковата стрелка, докато винтовата тапа (1) може да бъде свалена.
▶ Напълнете корпуса на водната помпа с поне 2 л вода.

български 7 Зареждане на водната помпа с гориво и напълване на моторно масло

▶ Поставете винтовата тапа (1).
Завийте винтовата тапа (1) по посока на часовниковата стрелка и затегнете на ръка.

7 Зареждане на водната помпа с гориво и напъл- ване на моторно масло

7.1 Зареждане на водната помпа с гориво

УКАЗАНИЕ

■ Ако водната помпа не бъде заредена с подходящо гориво, може да се повреди.
- Съблюдавайте инструкцията за експлоатация на двигателя.
▶ Изключете двигателя.
▶ Поставете водната помпа върху равна повърхност с капачката на резервоара за гориво обърната нагоре.
▶ Почистете зоната около капачката на резервоара за гориво с влажна кърпа.

▶ Въртете капачката на резервоара за гориво (1) обратно на часовниковата стрелка, докато капачката на резервоара за гориво не може да бъде свалена.
▶ Свалете капачката на резервоара за гориво (1).
▶ Налейте гориво така, че да не бъде разсипано и да остават поне 15 мм до ръба на резервоара за гориво.

▶ Поставете капачката на резервоара за гориво (1) върху резервоара за гориво.

Завийте капачката на резервоара за гориво (1) по посока на часовниковата стрелка и затегнете на ръка. Резервоарът за гориво е затворен.

7.2 Пълнене на моторно масло

Спецификацията на моторното масло и количеството за пълнене са посочени в инструкцията за експлоатация.

УКАЗАНИЕ

■ При доставка на уреда няма налято моторно масло. Стартирането на двигателя без или с твърде малко моторно масло може да повреди водната помпа.
▶ Преди всяко стартиране проверете нивото на моторно масло и при необходимост долейте моторно масло.
▶ Пълнете моторно масло така, както е описано в инструкцията за експлоатация на двигателя.

8 Пускане в действие и изключване на двигателя

8.1 Стартиране на двигателя

- Поставете водната помпа върху равна повърхност.

• Завъртете главния превключвател (1) на 1
• Избутайте крана за гориво (2) по посока на стрелката.
  ▶ Избутайте лоста за стартовите клапани (3) по посока на стрелката.
  ▶ Избутайте лоста за газта (4) по посока на стрелката.

▶ Притиснете водната помпа към земята с лявата си ръка върху горната рамка (1) и стъпете върху долната рамка (2) с десния си крак.
- Издърпайте бавно ръкохватката за стартиране (3) с дясната ръка, докато усетите съпротивление.
▶ Дърпайте ръкохватката за стартиране (3) бързо и я връщайте обратно, докато двигателят не заработи.
- Избутайте назад лоста на стартовата клапа, за да не спре двигателят.

8.2 Изключване на двигателя

- Завъртете главния превключвател (1) на 0. Двигателят изгасва.

9 Проверка на водната помпа

9.1 Проверка на командните елементи

▶ Стартирайте двигателя.
- Завъртете главния превключвател на 0. Двигателят изгасва.
▶ Ако двигателят не изгасва:
- Затворете крана за гориво, не използвайте водната помпа и се консултирайте с търговец на STIHL. Главният прекъсвач е неизправен.

10 Работа с водната помпа

10.1 Осигуряване на водна помпа

▶ Подсигурете водната помпа така, че тя да не може да се движи.

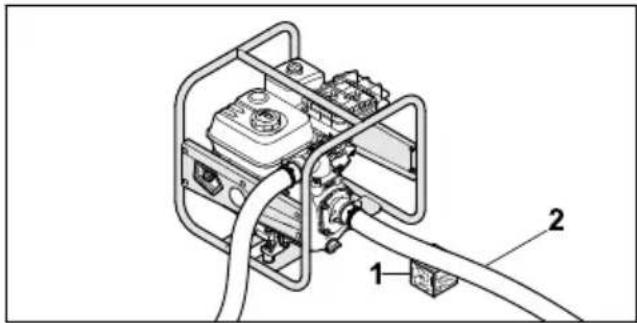

10.2 Преместване на смукателния маркуч

За да не се натоварва прекалено резбовото съединение на смукателния отвор и за да се предотврати смачване или изместване на уплътнението, поставете подходящ предмет под смукателния маркуч.

▶ Поставете подходящ предмет (1) под смукателния маркуч (2), така че той да върви възможно най-пряко и да няма прегъвания.

10.3 Помпи

Мощността на помпата може да се регулира чрез регулиране на лоста за газта.

▶ Преместете лоста за газта в положение ⚙️: Капацитетът на изпомпване намалява.
▶ Преместете лоста за газта в положение Капацитетът на изпомпване се увеличава.

11 След работа

11.1 След работа

▶ Свържете водната помпа към водоизточника по такъв начин, че да не се засмуква пясък или мръсотия.
▶ Стартирайте двигателя. Пясъкът и мръсотията се отмиват от вод- ната помпа и маркучите.
▶ Изключете двигателя.
▶ Оставете водната помпа да изстине.

• Отвийте холендровите гайки (1). Маркучите са демонтирани.
  Завъртете винтовата тапа (2) обратно на часовниковата стрелка, докато винтовата тапа (2) може да бъде свалена. От водната помпа изтича вода.
  ▶ Наклонете водната помпа напред за пълно изпразване.
  ▶ Поставете винтовата тапа (2).
  Завийте винтовата тапа (2) по посока на часовниковата стрелка и затегнете на ръка.
  ▶ Ако водната помпа е мокра: Оставете водната помпа да изсъхне.
  ▶ Почистете водната помпа.

12 Транспортиране

12.1 Транспортиране на водна помпа

▶ Изключете двигателя.

Носене на водна помпа

▶ Пренесете водната помпа върху рамката, така че шумозаглушителят да сочи встрани от тялото.

Транспортиране на водна помпа в превозно средство

- Закрепете водната помпа в изправено положение, така че да не може да се преобърне или да се движи.

13 Съхранение

13.1 Съхраняване на водната помпа

- Изключете двигателя. - Съхранявайте водната помпа така, че след- ните условия да са изпълнени:

– Водната помпа е на място, недостъпно за деца.

– Водната помпа е чиста и суха.

– Температурата на съхранение е от -20°C до +60°C.

- Ако водната помпа се съхранява за повече от 30 дни:

• Отворете капачката на резервоара за гориво.
• Изпразнете резервоара за горивото.
• Затворете резервоара за гориво.

14 Почистване

14.1 Почистване на водната помпа

▶ Изключете двигателя.
▶ Оставете водната помпа да изстине.
▶ Почистете водната помпа с мека четка или с разтворител за смола на STIHL.
- Почистете вентилационните отвори с чет- чица.

14.2 Почистване на смукателната кошница

▶ Изключете двигателя.
- Изплакнете смукателната кошница под течаща вода.

▶ При по-грубо замърсяване отделете долната част на смукателната кошница (1) от горната част на кошницата (2), като я завъртите обратно на часовниковата стрелка, извадете я и я изплакнете отвътре с течаща вода.

14.3 Почистване на маркучите

▶ Изключете двигателя.
▶ Почистете маркучите с влажна кърпа.
▶ Изплакнете маркучите с вода.

15 Поддръжка /обслужване

15.1 Интервали за профилактика

Интервалите за профилактика зависят от условията на средата и от работните условия. STIHL препоръчва следните интервали за профилактика:

Двигател

▶ Поддържайте двигателя така, както е посочено в инструкцията за експлоатация на двигателя.

Водна помпа

16 Ремонт български

▶ Водната помпа трябва да се поддържа еже- годно от специализиран търговец на STIHL.

▶ Ако водната помпа е повредена: Не използвайте водната помпа и потърсете помощ от специализиран търговец на STIHL.

16 Ремонт

16.1 Ремонт на водната помпа

Потребителят не може да ремонтира сам водната помпа.

17 Отстраняване на неизправности

17.1 Отстраняване на неизправности по водната помпа

Неизправност Причи	на Отстраняване
Двигателят не пали.	В резервоара за гориво няма достатъчно гориво.	▸ Заредете водната помпа с гориво.
Карбураторът е	твърде горещ.	▸ Оставете водната помпа да изстине.
Карбураторът е	замръзнал.	▸ Оставете водната помпа да загрее.
Главнаят прекъсвач	е в позиция 0.	▸ Задействайте прекъсвача.
Горивото в	резервоара е замърсено, старо или с лошо качество.	▸ Използвайте прясно марково гориво (безоловен бензин).▸ Почистете карбуратора.▸ Почистете тръбопроводите за гориво.
Накрайникът на	запалителната свещ е изваден от запалителната свещ или кабельт за запалване не е закрепен добре към накрайника.	▸ Почистете или сменете запалителната свещ.▸ Проверете връзката между кабела за запалване и щекера.
Запалителната	свещ е опушена, повредена или разстоянието между електродите е неправилно.	▸ Почистете или сменете запалителната свещ.▸ Регулирайте разстоянието между електродите.
Двигателят е	задавен.	▸ Отвийте запалителната свещ и я подсушете, поставете главния прекъсвач на 0 и издърпайте многократно стартерното въже при ответа запалителна свещ.
Въздушният филтър	е замърсен.	▸ Почистете или сменете въздушния филтър.
Твърде ниско ниво	на маслото в двигателя.	▸ Напълнете моторно масло.
Двигателят се стартира трудно или мощността му отслабва.	В резервоара за гориво и карбуратора има вода или карбураторът е запушен.	▸ Изпразнете резервоара за горивото, почистете тръбопровода за горивото и карбуратора.
Резервоарът за	гориво е замърсен.	▸ Почистете резервоара за гориво.
Запалителната	свещ е опушена.	► Почистете или сменете запалителната свещ.
Използвано е	грешно гориво.	► Проверете горивото.
Въздушният филтър	е замърсен.	► Почистете или сменете въздушния филтър.
Двигателят загрява много.	Охлаждащите ребра са замърсени.	► Почистете охлаждащите ребра.
Двигателят работи неравномерно.	Използвано е грешно гориво.	► Проверете горивото.
В резервоара за	гориво няма достатъчно гориво.	► Заредете водната помпа с гориво.
Въздушният филтър	е замърсен.	► Почистете или сменете въздушния филтър.
Двигателят спира по време на работа.	Нивото на маслото в двигателя е твърде ниско и сензорът за налягането на маслото спира двигателя.	► Долейте моторно масло.
В резервоара за	гориво няма достатъчно гориво.	► Заредете водната помпа с гориво.
Силен пушек. Твърде	високо ниво на маслото в двигателя.	► Изпуснете моторно масло.
Въздушният филтър	е замърсен.	► Почистете или сменете въздушния филтър.
Вибрациите по време на работа са твърде силни.	Вибрационните демпфери са износени.	► Сменете вибрационните демпфери.
Водната помпа не изпомпва вода.	Смукателната кошница или маркучите са запушени.	► Почистете смукателната кошница и маркучите.
Има недостиг на	вода.	► Уверете се, че е налично достатъчно количество вода.
Във водната помпа	няма вода.	► Свържете водната помпа към източник на вода.► Напълнете водната помпа с вода.
Максималната	височина на подаване или максимальната височина на засмукване е превишена.	► Спазвайте максимальната височина на подаване или максимальната височина на засмукване.18.1
Смукателният	маркуч се е сгънал.	► Използвайте стабилен сам по себе си смукателен маркуч.
Смукателният	маркуч е изтекъл или не е свързан правилно.	► Проверете смукателния маркуч и връзката.

18 Технически данни

18.1 Водна помпа STIHL WP 300.0

– Работен обем: 212 см³
- Мощност (P) в съответствие с ISO 8893 : 4,4 kW
– Скорост на натоварване (n): 3600/мин
- Максимална скорост на празен ход (n₀): 3800/мин
– Тегло (m) с празен резервоар за гориво: 26 кг
– Максимален обем на резервоара за гориво: 3,6 dm³ (3,6 л)
– Диаметър на отвора: 51 мм (2")
– Максимална височина на подаване: 33 м
– Максимална височина на засмукване: 7 м

A B STIHL

A = височина на подаване
B = височина на засмукване
- Максимална скорост на прекарване ( V_max ): 37 м³/ч

Скоростта на прекарване зависи от височината на подаване:

A = височина на подаване
B = скорост на прекарване

18.2 Звукови стойности

Стойността К за нивото на шума възлиза на 2 dB(A). Стойността К за нивото на шума възлиза на 2,4 dB(A).

– Ниво на шума L_pA , измерено според ISO 20361: 86 dB(A)
– Ниво на шума L_wA , измерено според 2000/14/EC: 99,0 dB(A)
– Ниво на шума L_wA гарантирано в съответствие с 2000/14/EC: 101 dB(A)

18.3 Емисии отработени газове

Стойността на CO_2 , измерена съгласно процедурата на одобрение на типа на EC, е посочена в www.stihl.com/co2 в специфичните за продукта технически данни.

Измерената стойност на CO_2 е изчислена на представителен двигател при стандартизирана процедура на изпитване в лабораторни условия и не представлява изрична или имплицирана гаранция за мощността на определен двигател.

Приложимите изисквания за емисии на отработени газове са изпълнени чрез предвидената употреба и поддръжка, описани в това ръководство за употреба. Разрешението за експлоатация отпада при промени по двигателя.

18.4 REACH

Съкращението "REACH" обозначава регламента на EG (Европ. общност) за регистриране, анализ и допустимост на химическите препарати.

Информацията за изпълнение на регламента REACH е посочена по-долу www.stihl.com/reach.

Фирма STIHL препоръчва да се използват оригинални резервни части и оригинални принадлежности на STIHL.

български 20 Отстраняване /изхвърляне

Резервните части и принадлежностите на други производители не могат да бъдат оценени от STIHL по отношение на надеждността, безопасността и пригодността им, въпреки продължаващото наблюдение на пазара и STIHL не може да гарантира използването им.

Оригинални резервни части и оригинални принадлежности на STIHL се предлагат от специализиран търговски обект на STIHL.

20 Отстраняване /изхвър- ляне

20.1 Изхвърляне на водната помпа

Информация за изхвърляне може да получите от местните органи или специализиран търговец на STIHL.

Неправилното изхвърляне може да навреди на здравето и да замърси околната среда.

▶ Предоставете продуктите на STIHL заедно с опаковката съгласно местните разпоредби в подходящо депо за рециклиране на отпадъци.
▶ Не изхвърляйте с битовите отпадъци.

21 Декларация на EC (EU) за съответствие

21.1 Водна помпа STIHL WP 300.0

STIHL Tirol GmbH

декларира, поемайки пълна отговорност, че

– Модел: Водна помпа
– Номинална мощност: 4,4 kW
– Фабрична марка: STIHL
- Тип: WP 300.0
– Сериен номер: VB03

отговаря на съответните разпоредби на Директивите 2000/14/EC, 2006/42/EC, 2011/65/EU и 2014/30/EU и е разработена и произведена в съответствие с актуалните към датата на производство версии на следните стандарти: EN 809 и EN 55012.

За установяване на измереното и гарантира- ното ниво на шума беше приложена

– Гарантирано ниво на шума: 101 dB(A)

Техническата документация се съхранява в STIHL Tirol GmbH.

Годината на производство и машинният номер са посочени върху водната помпа.

Langkampfen, 08.10.2021 r.

STIHL Tirol GmbH

По пълном.

Matthias Fleischer, завеждащ отдел „Изследователска дейност и разработка“

По пълном.

Sven Zimmermann, главен ръководител на отдел „Качество“

22 Декларация за съответствие UKCA

22.1 Водна помпа STIHL WP 300.0

STIHL Tirol GmbH

декларира, поемайки пълна отговорност, че

– Модел: Водна помпа
– Номинална мощност: 4,4 kW
– Фабрична марка: STIHL
– Тип: WP 300.0
– Сериен номер: VB03

съответните разпоредби на регламентите на Обединеното кралство Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 и The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 отговаря и е разработена и произведена в съответствие със съответно валидните към датата на производство версии на следните стандарти: EN 809 и EN 55012.

За установяване на измереното и гарантира- ното ниво на шума беше приложена проце- дура съгласно Наредба на Обединеното кралство. Noise Emission in the Environment by

– Измерено ниво на шума: 99,0 dB(A)
– Гарантирано ниво на шума: 101 dB(A)

Техническата документация се съхранява в STIHL Tirol GmbH.

Годината на производство и машинният номер са посочени върху водната помпа.

Langkampfen, 01.07.2022 г.

STIHL Tirol GmbH

По пълном.

M. Thicca

Matthias Fleischer, завеждащ отдел „Изследователска дейност и разработка“

По пълном.

fimmernmann p_n

Sven Zimmermann, главен ръководител на отдел „Качество“

Cuprins
