W 101 H - μηχανή συγκόλλησης Weller - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σταθμός συγκόλλησης με ζεστό αέρα
Μάρκα	Weller
Μοντέλο	W 101 H
Οθόνη	Οθόνη LCD με ρυθμιζόμενο οπίσθιο φωτισμό (0-100%)
Μονάδα θερμοκρασίας	°C ή °F εναλλάξιμα
Εύρος θερμοκρασίας αναμονής	100-300 °C
Ρύθμιση offset	±40 °C (±72 °F)
Ροή αέρα	Μεταβλητή ανάλογα με το ακροφύσιο, έως 112 L/min
Μενού	Μενού 1 (κύριες ρυθμίσεις) και Μενού 2 (προχωρημένες παράμετροι)
Λειτουργία αναμονής	Ρυθμιζόμενη θερμοκρασία αναμονής (απενεργοποιημένη ή 100-300 °C) και χρονοκαθυστέρηση (1-99 λεπτά)
Αυτόματη απενεργοποίηση (Auto-Off)	Ρυθμιζόμενη χρονοκαθυστέρηση (OFF ή 1-999 λεπτά)
Κλείδωμα (Lock)	Με κωδικό 3 ψηφίων (001-999)
Προφίλ επαναροής	5 σύνολα ρυθμιζόμενων παραμέτρων (θερμοκρασία, ροή αέρα, χρόνος)
Ελεύθερη έξοδος δυναμικού	Για έλεγχο Zero Smog ή ρομπότ (μέγ. 50 V / 20 mA)
Διεπαφή	RS232, ποδοδιακόπτης
Επαναφορά εργοστασιακών ρυθμίσεων	Δυνατή κατά την ενεργοποίηση (πλήκτρα Exit, UP, DOWN)
Ασφάλεια	Ένδειξη υπολειπόμενης θερμότητας, προστασία από σφάλματα
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός του εργαλείου, έλεγχος του σωλήνα αέρα
Ανταλλακτικά	Θερμαντικό φυσίγγιο, σωλήνας αέρα, εναλλάξιμα ακροφύσια
Δυνατότητα επισκευής	Επέμβαση μόνο από εξειδικευμένο προσωπικό
Συμβατά αξεσουάρ	Ακροφύσια TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Συχνές ερωτήσεις - W 101 H Weller

Πώς ρυθμίζω τη θερμοκρασία αναμονής;

Στο μενού 1, επιλέξτε την επιλογή Temp. Stand-by. Μπορείτε να επιλέξετε OFF ή μια τιμή μεταξύ 100 και 300 °C.

Τι να κάνω αν η οθόνη δείχνει 'Err 1';

Το σφάλμα Err 1 υποδηλώνει λανθασμένη τάση δικτύου. Ελέγξτε την παροχή ρεύματος του σταθμού.

Πώς κλειδώνω τον σταθμό;

Στο μενού 1, ενεργοποιήστε την επιλογή LOCK και ορίστε έναν κωδικό 3 ψηφίων (001-999). Εμφανίζεται ένα λουκέτο στην οθόνη.

Πώς ξεκλειδώνω τον σταθμό αν ξέχασα τον κωδικό;

Επικοινωνήστε με την εξυπηρέτηση πελατών της Weller στη διεύθυνση [e-mail].

Πώς επαναφέρω τον σταθμό στις εργοστασιακές ρυθμίσεις;

Κατά την ενεργοποίηση, πατήστε ταυτόχρονα τα πλήκτρα Exit, UP και DOWN μέχρι να ακούσετε ένα ηχητικό σήμα.

Η ροή ζεστού αέρα είναι ανεπαρκής, τι να κάνω;

Ελέγξτε ότι ο σωλήνας αέρα δεν είναι κατεστραμμένος, λυγισμένος ή στραβός. Αποσυνδέστε το εργαλείο και επιθεωρήστε το. Εάν χρειαστεί, επισκευάστε το από εξειδικευμένο προσωπικό.

Πώς εναλλάσσω μεταξύ °C και °F;

Στο μενού 1, επιλέξτε την επιλογή °C °F για να επιλέξετε την επιθυμητή μονάδα θερμοκρασίας.

Πώς διαμορφώνω ένα προφίλ επαναροής;

Στο μενού 1, χρησιμοποιήστε την επιλογή Profil για να ορίσετε έως 5 σύνολα παραμέτρων (θερμοκρασία, ροή αέρα, χρόνος). Στη συνέχεια, μπορείτε να ενεργοποιήσετε την αυτόματη εκτέλεση.

Πώς συνδέω ένα σύστημα Zero Smog;

Στο μενού 2, ρυθμίστε την έξοδο μεταγωγής σε FS ON για να ενεργοποιήσετε τη λειτουργία Zero Smog. Βεβαιωθείτε ότι η καλωδίωση διεπαφής είναι σωστή.

Το εργαλείο παραμένει κρύο παρά την ενεργοποίηση, γιατί;

Ο σταθμός μπορεί να βρίσκεται σε λειτουργία αναμονής ή αυτόματης απενεργοποίησης. Πατήστε το πλήκτρο UP ή DOWN για να ενεργοποιήσετε ξανά το εργαλείο. Ελέγξτε επίσης την τάση δικτύου.

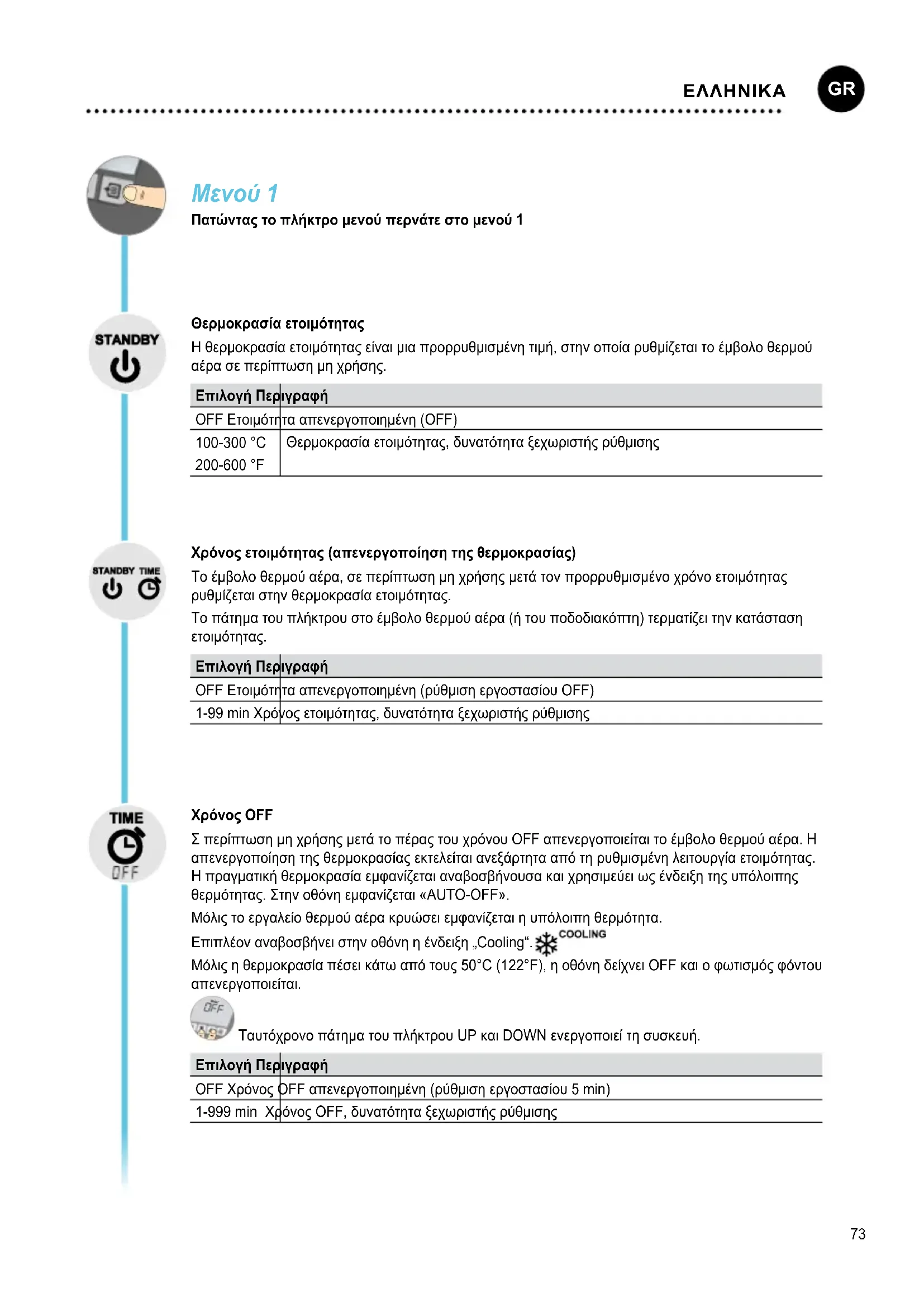

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ W 101 H Weller

Πατώντας το πλήκτρο μενού περνάτε στο μενού 1

Θερμοκρασία ετοιμότητας

Η θερμοκρασία ετοιμότητας είναι μια προρρυθμισμένη τιμή, στην οποία ρυθμίζεται το έμβολο θερμού αέρα σε περίπτωση μη χρήσης.

Επιλογή Περιγραφή
OFF Ετοιμότητα απενεργοποιημένη (OFF)
100-300 °C200-600 °F	Θερμοκρασία ετοιμότητας, δυνατότητα ξεχωριστής ρύθμισης

Χρόνος ετοιμότητας (απενεργοποίηση της θερμοκρασίας)

Το έμβολο θερμού αέρα, σε περίπτωση μη χρήσης μετά τον προρρυθμισμένο χρόνο ετοιμότητας ρυθμίζεται στην θερμοκρασία ετοιμότητας.

Το πάτημα του πλήκτρου στο έμβολο θερμού αέρα (ή του ποδοδιακόπτη) τερματίζει την κατάσταση ετοιμότητας.

Επιλογή Περιγραφή

OFF Ετοιμότητα απενεργοποιημένη (ρύθμιση εργοστασίου OFF)

1-99 min Χρόγος ετοιμότητας, δυνατότητα ξεχωριστής ρύθμισης

Χρόνος OFF

Σ περίπτωση μη χρήσης μετά το πέρας του χρόνου OFF απενεργοποιείται το έμβολο θερμού αέρα. Η απενεργοποίηση της θερμοκρασίας εκτελείται ανεξάρτητα από τη ρυθμισμένη λειτουργία ετοιμότητας. Η πραγματική θερμοκρασία εμφανίζεται αναβοσβήνουσα και χρησιμεύει ως ένδειξη της υπόλοιπης θερμότητας. Στην οθόνη εμφανίζεται «AUTO-OFF».

Μόλις το εργαλείο θερμού αέρα κρυώσει εμφανίζεται η υπόλοιπη θερμότητα.

Επιπλέον αναβοσβήνει στην οθόνη η ένδειξη „Cooling“.

Μόλις η θερμοκρασία πέσει κάτω από τους 50°C (122°F), η οθόνη δείχνει OFF και ο φωτισμός φόντου απενεργοποιείται.

Ταυτόχρονο πάτημα του πλήκτρου UP και DOWN ενεργοποιεί τη συσκευή.

Επιλογή Περιγραφή

OFF Χρόνος OFF απενεργοποιημένη (ρύθμιση εργοστασίου 5 min)

1-999 min Χρόνος OFF, δυνατότητα ξεχωριστής ρύθμισης

Λειτουργία παραθύρου

Επιλογή 1 (ρύθμιση εργοστασίου):

Θέστε τη λειτουργία ποδοδιακόπτη στο FS ON.

Περιορισμός της περιοχής ρύθμισης στους ± 1-99 °C (±1-180 °F) αρχίζοντας από μια θερμοκρασία, κλειδωμένη με τη λειτουργία „LOCK“.

Η κλειδωμένη θερμοκρασία παριστάνει έτσι τη μέση του ρυθμιζόμενου παραθύρου θερμοκρασίας.

Επιλογή 2:

Θέστε τη λειτουργία ποδοδιακόπτη στο FS OFF.

Με βάση μια ρυθμισμένη, ασφαλισμένη θερμοκρασία, μπορεί με τη βοήθεια της λειτουργίας WINDOW (λειτουργία παραθύρου) να ρυθμιστεί ένα παράθυρο θερμοκρασίας από ± 1-99 °C (±1-180 °F). Όταν η πραγματική θερμοκρασία βρίσκεται εντός αυτού του παραθύρου θερμοκρασίας η ελεύθερη δυναμικού επαφή (έξοδος οπτοζεύκτη) είναι διασυζευγμένη (ροή σήματος).

Επιλογή Περιγραφή

OFF Λειτουργία παραθύρου απενεργοποιημένη (ρύθμιση εργοστασίου OFF)
1-99 °C	Λειτουργία παραθύρου, δυνατότητα ξεχωριστής ρύθμισης
1-180 °F

LOCK

LOCK (κλείδωμα)

Κλείδωμα του σταθμού. Μετά το κλείδωμα δεν είναι δυνατή πλέον στη συσκευή καμία αλλαγή της ρύθμισης.

Εξαίρεση 1: Λειτουργία παραθύρου Επιλογή 1.

Εξαίρεση 2: Βλέπε θέμα μενού PROFIL

Όλες οι άλλες ρυθμίσεις δεν μπορούν να αλλάξουν πλέον μέχρι το ξεκλείδωμα.

Κλείδωμα του-σταθμού

Ρυθμίστε τον επιθυμητό τριψήφιο κωδικό κλειδώματος (μεταξύ 001-999) και επιβεβαιώστε με το πλήκτρο μενού.

Το κλείδωμα είναι ενεργό (στην οθόνη φαίνεται μια κλειδαριά).

Ξεκλείδωμα του σταθμού

Πατήστε το πλήκτρο μενού. Στην οθόνη εμφανίζεται ΟΝ

Ρυθμίστε τον τριψήφιο κωδικό κλειδώματος.

Επιβεβαιώστε τον κωδικό με το πλήκτρο μενού.

Ξεχάσατε τον κωδικό;

Αποταθείτε παρακαλώ στο σέρβις πελατών της εταιρείας μας: [e-mail]

Offset

Η πραγματική θερμοκρασία θερμού αέρα μπορεί να προσαρμοστεί με την εισαγωγή μιας μετατόπισης της θερμοκρασίας κατά ± 40 °C (± 72 °F).

°C °F

Αλλαγή λειτουργίας της μονάδας θερμοκρασίας.

Επιλογή Περιγραφή
°C Κελσίου
°F Φαρενάιτ

Προφίλ

Σε αυτό το θέμα μενού μπορούν να ενεργοποιηθούν και να ρυθμιστούν μέχρι και 5 σετ παραμέτρων, καθώς και να ενεργοποιηθεί η αυτόματη διαδικασία των ξεχωριστών βημάτων (προφίλ επανάτηξης).

Σε κάθε σετ παραμέτρων μπορεί να ρυθμιστεί ξεχωριστά η θερμοκρασία, η ποσότητα αέρα και ο χρόνος.

'Ενα προφίλ επανάτηξης (Reflowprofil) μπορεί να διαμορφωθεί ξεχωριστά από τα ξεχωριστά σετ παραμέτρων 1 - 5 σε αύξουσα σειρά.

Το ρυθμισμένο προφίλ επανάτηξης (Reflowprofil) μπορεί να αναπαραχτεί:

π.χ. 1 και 3 και 5

③

⑤

②

④

Τα ρυθμισμένα σετ παραμέτρων μπορούν να-αλλάξουν:

π.χ. 2 και 4 και 5 (χωρίς σύμβολο αυτόματης λειτουργίας ή προφίλ)

Τα προφίλ επανάτηξης (Reflowprofil) και τα σετ παραμέτρων μπορούν στην κύρια μάσκα οθόνης να ενεργοποιηθούν και να απενεργοποιηθούν με το πλήκτρο Exit.

Σε περίπτωση που η αυτόματη διαδικασία είναι απενεργοποιημένη, μπορούν να επιλεγούν με τα πλήκτρα UP και DOWN τα ξεχωριστά σετ παραμέτρων.

Τα προφίλ επανάτηξης (Reflowprofil) και σετ παραμέτρων μπορούν να ξεκινήσουν και να σταματήσουν με το πλήκτρο AIR και το διακόπτη δακτύλου (ποδοδιακόπτης).

Εάν η λειτουργία LOCK (κλείδωμα) είναι ενεργοποιημένη μπορεί να επιλεγεί και να ξεκινήσει μόνο το προφίλ επανάτηξης (Reflowprofil) ή τα ενεργοποιημένα σετ παραμέτρων.

Μενού 2

Πατώντας παρατεταμένα (3 δευτερόλεπτα) το πλήκτρο μενού περνάτε στο μενού 2

Επιλογή Περιγραφή
ON Σταθερές	θερμοκρασίες ενεργοποιημένη
OFF Σταθερές	θερμοκρασίες απενεργοποιημένη (ρύθμιση εργοστασίου)

Ρύθμιση των λειτουργιών των πλήκτρων

Αλλαγή του τρόπου λειτουργίας των πλήκτρων Air / UP και Down.

Επιλογή Περιγραφή

ON Air Start/Stop (εκκίνηση/στάση) του θερμού αέρα με το πλήκτρο Air (στη λειτουργία προφίλ πάντοτε ενεργοποιημένη)Επιλογή της ποσότητας του αέρα με το πλήκτρο DownΕπιλογή της θερμοκρασίας με το πλήκτρο UP

OFF Air Πλήκτρο Air = Ρύθμιση της ποσότητας του αέρα

Φωτισμός φόντου

Επιλογή Περιγραφή

0-100% Φωτεινότητα LCD (οθόνη υγρού κρυστάλλου)

Επαφή εξόδου ελεύθερης δυναμικού

Επιλογή της εξόδου Zero Smog ή της εξόδου ρομπότ

Επιλογή Περιγραφή

FS ON Λειτουργία ποδοδιακόπτη & 'Εξοδος Zero Smog ενεργοποιημένη

FS OFF RS232 & 'Εξοδος ρομπότ ενεργοποιημένη (ρύθμιση εργοστασίου)

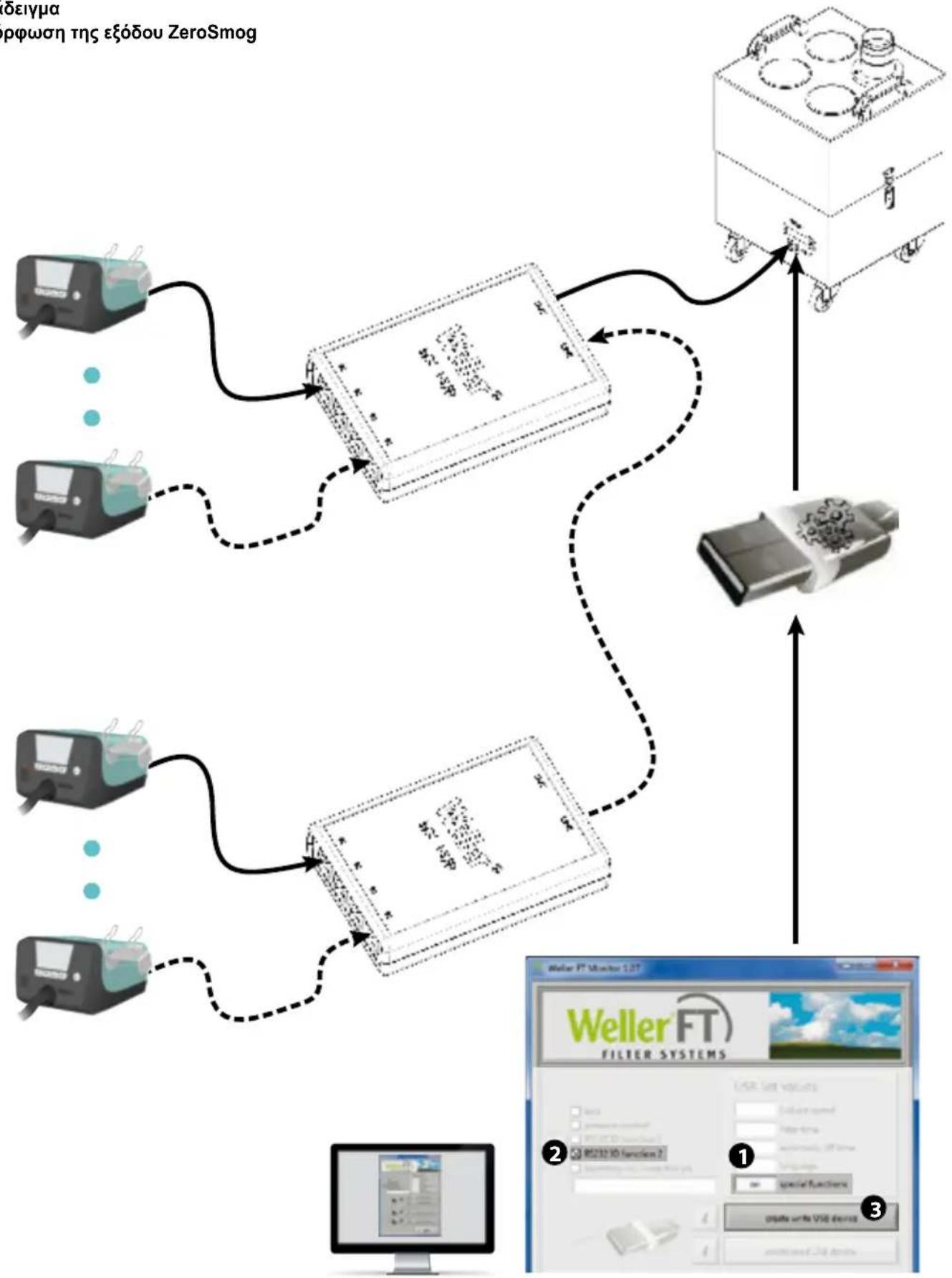

Παράδειγμα

Δαμόρφωση της εξόδου ZeroSmog

Επαναφορά στις ρυθμίσεις του εργοστασίου

Κατά την ενεργοποίηση: Exit, UP και DOWN, ώσπου να ηχήσει ένα ηχητικό σήμα

Μηνύματα και άρση σφαλμάτων

Μήνυμα/Σύμπτωμα Πιθανή αιτία Μέτρα προς αντιμετώπτιση
Καμία λειτουργία οθόνης (οθόνη σβηστή)	Δεν υπάρχει τάση δικτύου	Ανοίξτε το διακόπτη του ρεύματοςΕλέγξτε την τάση του δικτύουΕλέγξτε την ασφάλεια της συσκευής
OFF • Ο σταθμός βρίσκεται σε	ετοιμότητα ή στον τρόπο λειτουργίας OFF	Με τα πλήκτρα UP ή Down ενεργοποιήστε ξανά το εργαλείο συγκόλλησης
Το εργαλείο παραμένει κρύο	Ο σταθμός βρίσκεται σε ετοιμότητα ή στον τρόπο λειτουργίας OFFΒλάβη τάσης δικτύου	Πατήστε το διακόπτη δακτύλου ή τον ποδοδιακόπτηΕλέγξτε την παροχή ρεύματος
Ο σταθμός δε λειτουργεί, όπως συνήθως	Προσαρμόστε τις παραμέτρους	Επαναφέρετε το σταθμό στις ρυθμίσεις του εργοστασίου
Οι αλλαγές στις ρυθμίσεις δεν είναι δυνατές	Σταθμός κλειδωμένος Ξεκλείδωμα του σταθμού
Η ποσότητα θερμού αέρα δεν είναι αρκετή	Εύκαμπτος σωλήνας κατεστραμμένος, τσακισμένος ή στριμμένος	Αποσυνδέστε τη συσκευή από την τάση του δικτύουΕλέγξτε τον εύκαμπτο σωλήναΑναθέστε τη διόρθωση της συσκευή σε ένα εξειδικευμένο άτομο
Το Zero Smog δεν ξεκινά • Δεν	υπάρχει τάση δικτύουΔεν υπάρχει κανένα σήμα	Ελέγξτε την παροχή ρεύματοςΕλέγξτε την καλωδίωση της θύρας διεπαφήςΕλέγξτε τις ρυθμίσεις της θύρας διεπαφής
Err 1	Λάθος τάση δικτύου	Ελέγξτε την τάση του δικτύου
Err 2	Θερμαντικό στοιχείο ελαττωματικό	Αλλαγή του θερμαντικού στοιχείου από τεχνικό προσωπικό

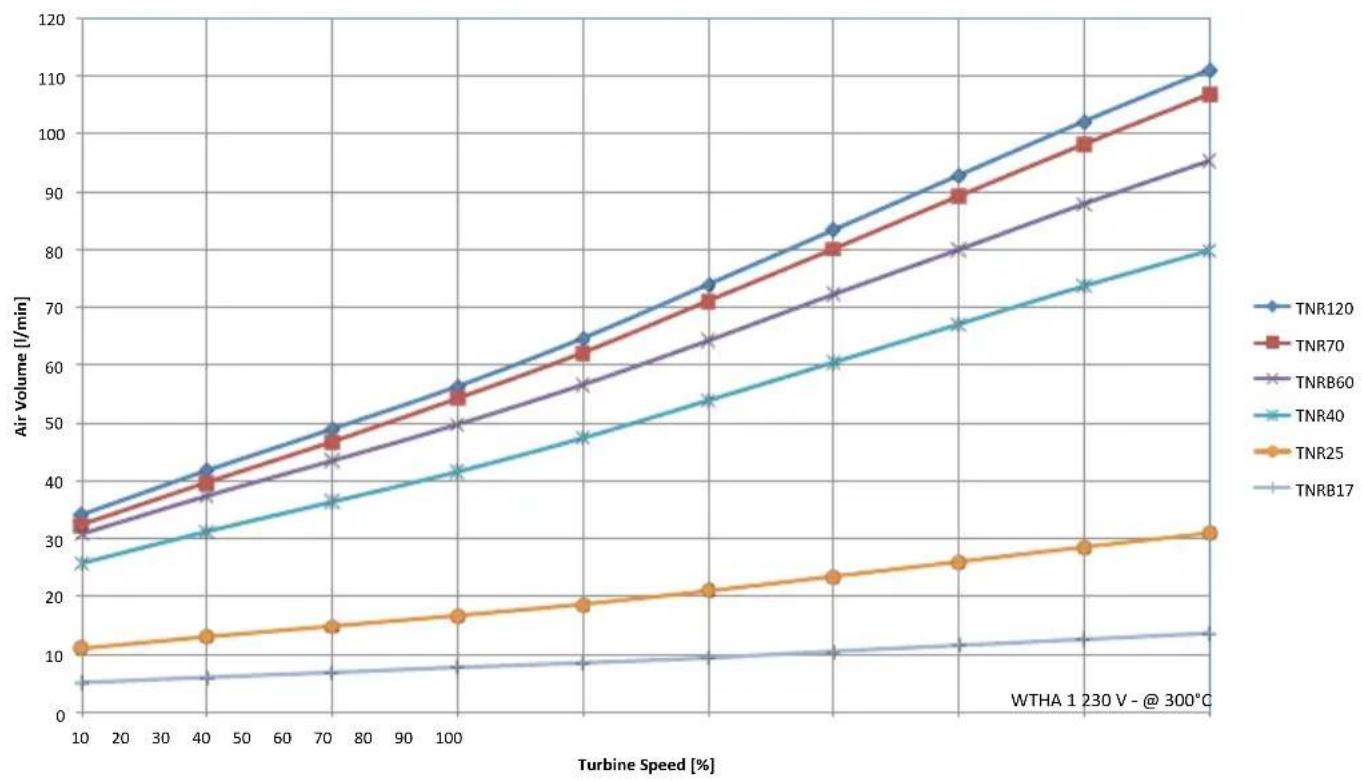

Ποσότητα αέρα

Air Volume [l/min]

Menü 1
