W 101 H - Svetsmaskin Weller - Gratis bruksanvisning och manual

Produkttyp	Varmluftlödstation
Märke	Weller
Modell	W 101 H
Display	LCD-skärm med justerbar bakgrundsbelysning (0-100%)
Temperaturenhet	°C eller °F omställbart
Standby-temperaturområde	100-300 °C
Offset-justering	±40 °C (±72 °F)
Luftflöde	Varierar beroende på munstycke, upp till 112 L/min
Menyer	Meny 1 (huvudinställningar) och Meny 2 (avancerade parametrar)
Standby-funktion	Justerbar standbytemperatur (avaktiverad eller 100-300 °C) och fördröjning (1-99 min)
Automatisk avstängning (Auto-Off)	Justerbar fördröjning (AV eller 1-999 min)
Låsning (Lock)	Med 3-siffrig kod (001-999)
Reflow-profiler	5 justerbara parameteruppsättningar (temperatur, luftflöde, tid)
Potentialfri utgång	För styrning av Zero Smog eller robot (max. 50 V / 20 mA)
Gränssnitt	RS232, fotpedal
Återställning till fabriksinställningar	Möjligt vid påslagning (tangenter Exit, UP, DOWN)
Säkerhet	Visning av restvärme, skydd mot fel
Underhåll och rengöring	Regelbunden rengöring av verktyget, kontroll av luftslangen
Reservdelar	Värmepatron, luftslang, utbytbara munstycken
Reparerbarhet	Endast kvalificerad personal
Kompatibla tillbehör	Munstycken TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Vanliga frågor - W 101 H Weller

Hur ställer jag in standbytemperaturen?

I meny 1, välj alternativet Temp. Stand-by. Du kan välja OFF eller ett värde mellan 100 och 300 °C.

Vad gör jag om displayen visar 'Err 1'?

Felet Err 1 indikerar felaktig nätspänning. Kontrollera stationens strömförsörjning.

Hur låser jag stationen?

I meny 1, aktivera alternativet LOCK och ställ in en 3-siffrig kod (001-999). Ett hänglås visas på displayen.

Hur låser jag upp stationen om jag har glömt koden?

Kontakta Wellers kundtjänst på [e-mail].

Hur återställer jag stationen till fabriksinställningarna?

Vid påslagning, tryck samtidigt på tangenterna Exit, UP och DOWN tills en ljudsignal hörs.

Varmluftsflödet är otillräckligt, vad gör jag?

Kontrollera att luftslangen inte är skadad, böjd eller vriden. Koppla bort verktyget och inspektera det. Vid behov, låt kvalificerad personal reparera.

Hur växlar jag mellan °C och °F?

I meny 1, välj alternativet °C °F för att välja önskad temperaturenhet.

Hur konfigurerar jag en reflow-profil?

I meny 1, använd alternativet Profil för att ställa in upp till 5 parameteruppsättningar (temperatur, luftflöde, tid). Du kan sedan aktivera automatisk körning.

Hur ansluter jag ett Zero Smog-system?

I meny 2, ställ in kopplingsutgången på FS ON för att aktivera Zero Smog-funktionen. Se till att gränssnittskablarna är korrekta.

Verktyget förblir kallt trots påslagning, varför?

Stationen är kanske i standby-läge eller automatisk avstängning. Tryck på tangenten UP eller DOWN för att återaktivera verktyget. Kontrollera även nätspänningen.

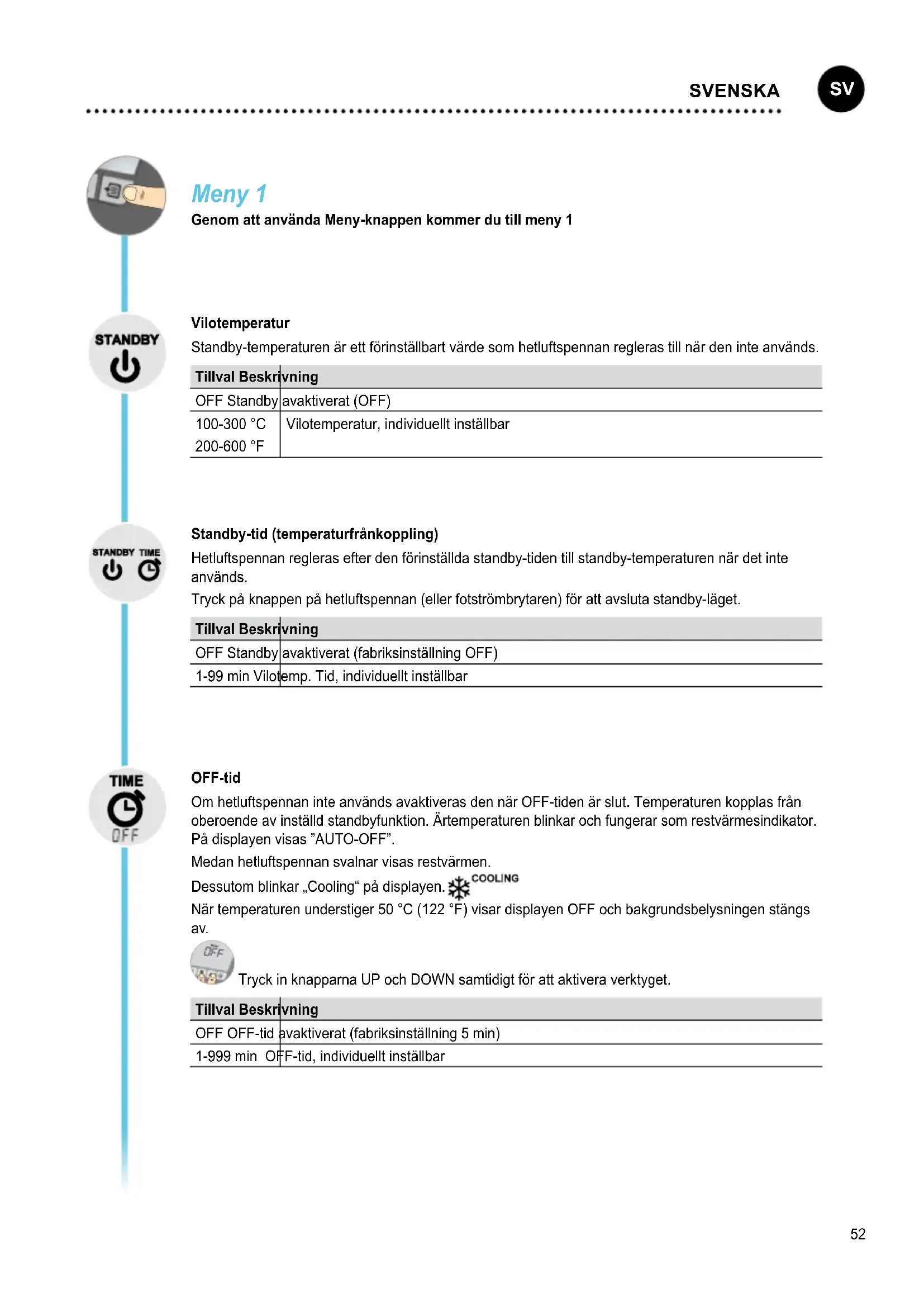

BRUKSANVISNING W 101 H Weller

Genom att använda Meny-knappen kommer du till meny 1

Vilotemperatur

Standby-temperaturen är ett förinställbart värde som hetluftspennan regleras till när den inte används.

Tillval Beskrivning
OFF Standby	avaktiverat (OFF)
100-300 °C	Vilotemperatur, individuellt inställbar
200-600 °F

Standby-tid (temperaturfränkoppling)

Hetluftspennan regleras efter den förinställda standby-tiden till standby-temperaturen när det inte används.

Tryck på knappen på hetluftspennan (eller fotströmbrytaren) för att avsluta standby-läget.

Tillval Beskrivning
OFF Standby	avaktiverat (fabriksinställning OFF)
1-99 min	Vilotemp. Tid, individuellt inställbar

OFF-tid

Om hetluftspennan inte används avaktiveras den när OFF-tiden är slut. Temperaturen kopplas från oberoende av inställd standbyfunktion. Ärtemperaturen blinkar och fungerar som restvärmesindikator. På displayen visas "AUTO-OFF".

Medan hetluftspennan svalnar visas restvärmen.

Dessutom blinkar „Cooling“ på displayen. COOLING

När temperaturen understiger 50 °C (122 °F) visar displayen OFF och bakgrundsbelysningen stängs av.

Tryck in knapparna UP och DOWN samtidigt för att aktivera verktyget.

Tillval Beskrivning
OFF OFF-tid	avaktiverat (fabriksinställning 5 min)
1-999 min	OFF-tid, individuellt inställbar

Window-funktionen

Tillval 1 (fabriksinställning):

Ställ fotströmbrytarfunktionen till FS ON.

Begränsning av inställningsområdet till ± 1–99 °C (±1–180 °F) utifrån en temperatur som lästs med funktionen "LOCK".

Den låsta temperaturen utgör då medelvärdet i det inställningsbara temperaturfönstret.

Tillval 2:

Ställ fotströmbrytarfunktionen till FS OFF.

Med utgångspunkt från den inställda låsta temperaturen kan du med hjälp av WINDOW-funktionen ställa in ett temperaturfönster på ± 1–99 °C (±1–180 °F). Om aktuell temperatur befinner sig inom detta fönster kopplas den potentialfria kontakten igenom.

Tillval Beskrivning

OFF Window-funktionen avaktiverat (fabriksinställning OFF)
1-99 °C	Window-funktionen, individuellt inställbar
1-180 °F

LOCK

LOCK

Låsning av stationen. Efter låsning kan inga inställningar ändras på verktyget.

Inga andra inställningar kan göras förrän lödstationen lästs upp.

Låsa station

Ställ in önskad tresiffrig låskod (001–999) och bekräfta med meny-knappen.

Låsningen är nu aktiv (i displayen visas ett hänglås).

Låsa upp station

Tryck på meny-knappen. På displayen visas ON

Ställ in den tresiffriga låskoden.

Bekräfta koden med meny-knappen.

Glömt koden?

Kontakta vår kundtjänst: technical-

[e-mail]

Offset

Den faktiska hetluftstemperaturen kan styras genom att ange en temperaturavvikelse på ± 40 °C (± 72 °F).

°C °F

Växla temperaturenhet.

Tillval Beskrivning
°C Celsius
°F Fahrenheit

Profil

I detta menyalternativ kan upp till fem parametrar aktiveras och ställas in och även automatiskt förlopp för de enskilda stegen (reflow-profil) aktiveras.

Beroende på parameter kan temperatur, luftmängd och tid ställas in separat.

En reflow-profil kan konfigureras separat från de enskilda parametrarna 1–5 i stigande ordning.

Inställd reflow-profil kan spelas upp:

T.ex. 1 och 3 och 5

©

①

③

⑤

②

④

Inställda parametrar kan bytas ut:

T.ex. 2 och 4 och 5 (utan automatiksymbol eller profil ▶)

Reflow-profiler och parametrar kan slås på och av på huvudskärmen med knappen Exit.

Om automatiskt förlopp är avaktiverat kan enskilda parametrar väljas med knapparna UP och DOWN.

Reflow-profiler och parametrar kan startas och stoppas med knappen Air och fingerbrytaren (fotströmbrytaren).

Om LOCK är aktiverat kan bara reflow-profilen eller de aktiverade parametrarna väljas och startas.

Meny 2

Genom att hålla meny-knappen intryckt (3 sek.) kommer du till meny 2

Tillval Beskrivning

ON Fasta temperaturer aktiverat

OFF Fasta temperaturer avaktiverat (fabriksinställning)

Inställning av knappfunktioner

Växla funktion för knapparna Air/UP och DOWN.

Tillval Beskrivning
ON Air Starta	stoppa hetluft med Air-knappen (alltid aktiv i profil-läge)Val av luftmängd via DOWN-knappenVal av temperatur via UP-knappen
OFF Air Air-knappen = Inställning av luftmängd

Bakgrundsbelysning

Tillval Beskrivning
0-100% LCD	Bakgrundsbel.

Potentialfri kopplingsutgång

Val mellan Zero Smog-utlopp eller Robot-utlopp

Tillval Beskrivning

FS ON Fotströmbrytarfunktion & Zero Smog-utlopp aktiverat

FS OFF RS232 & Robot-utlopp aktiverat (fabriksinställning)

Exempel

Konfiguration av Zero Smog-utlopp


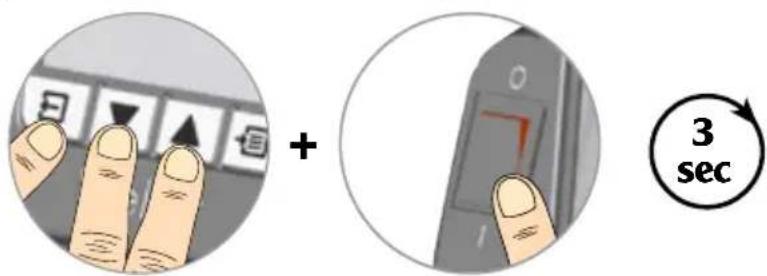

Återställa till fabriksinställningarna

Vid påslagning: Exit, UP och DOWN tills en ton hörs

Felmeddelanden och åtgärder

Meddelande/Symtom Möjlig orsak Åtgärd
• Ingen displayfunktion(Display avstängd)	• Nätspänning saknas • Koppla till nätströmbrytaren g• Kontrollera nätspänningen• Kontrollera apparatens säkrin
• OFF • Stationen står i standby	eller frånkopplat läge	• Återaktivera lõdverktyget med knapparna UP eller DOWN
• Verktyget förblir kallt	• Stationen står i standby eller frånkopplat läge• Störningar i nätspänningen	• Använd finger- eller fotströmbrytare• Kontrollera strömförsörjningen
• Stationen fungerar inte som den ska	• Felaktigt inställd parameter	• Återställ stationen till fabriksinställningarna
• Inte möjligt att ändra inställningar	• Station låst • Låsa upp station
• Varmluftsmängd för snål	• Slangen skadad, böjd eller vriden	• Skilj verktyget från nätspänningen• Kontrollera slangen• Lämna verktyget till fackperson för reparation
• Zero Smog startar inte • Nätspänning saknas• Ingen signal		• Kontrollera strömförsörjningen• Kontrollera gränssnittskablar• Kontrollera inställningar för gränssnitt
• Err 1	• Felaktig nätspänning	• Kontrollera nätspänningen
• Err 2	• Värmepatron defekt	• Låt fackperson byta värmepatron

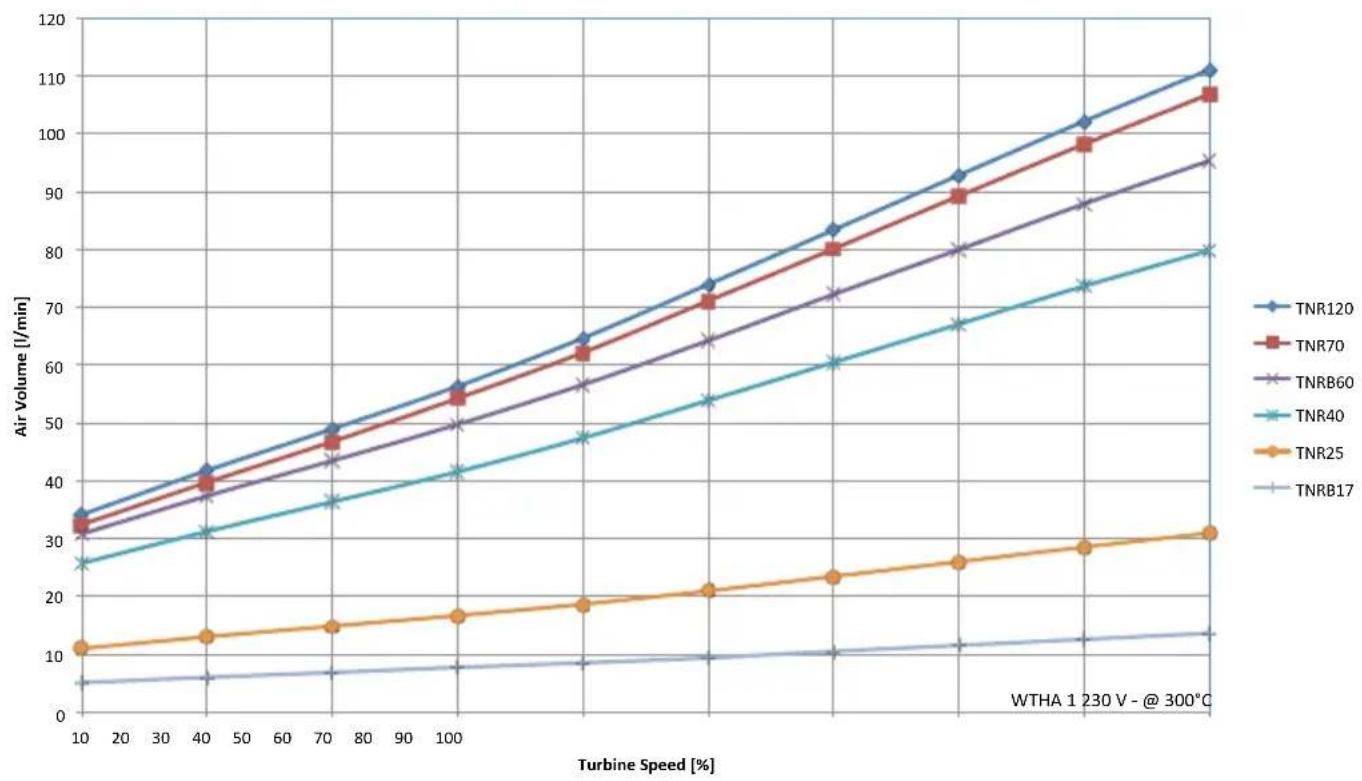

Luftflöde

Air Volume [l/min]

Menu 1

Blokeringen er aktiv (på displayet ses en lås).
