Termék típusa	Forrólevegős forrasztóállomás
Márka	Weller
Modell	W 101 H
Kijelző	LCD kijelző állítható háttérvilágítással (0-100%)
Hőmérséklet egység	°C vagy °F kapcsolható
Készenléti hőmérséklet tartomány	100-300 °C
Offset beállítás	±40 °C (±72 °F)
Levegőáramlás	Fejtől függően változó, akár 112 L/min
Menük	1. menü (fő beállítások) és 2. menü (haladó paraméterek)
Készenléti funkció	Állítható készenléti hőmérséklet (kikapcsolva vagy 100-300 °C) és időzítés (1-99 perc)
Automatikus kikapcsolás (Auto-Off)	Állítható időzítés (KI vagy 1-999 perc)
Zár (Lock)	3 jegyű kóddal (001-999)
Visszafolyás profilok	5 állítható paraméterkészlet (hőmérséklet, levegőáramlás, idő)
Potenciálmentes kimenet	Zero Smog vagy robot vezérléséhez (max. 50 V / 20 mA)
Interfész	RS232, lábkapcsoló
Gyári visszaállítás	Bemenetkor lehetséges (Exit, UP, DOWN gombok)
Biztonság	Maradékhő kijelzés, hiba elleni védelem
Karbantartás és tisztítás	A szerszám rendszeres tisztítása, levegőcső ellenőrzése
Pótalkatrészek	Fűtőpatron, levegőcső, cserélhető fejek
Javíthatóság	Csak szakképzett személyzet beavatkozása
Kompatibilis tartozékok	TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17 fejek

Gyakran ismételt kérdések - W 101 H Weller

Hogyan állítsam be a készenléti hőmérsékletet?

Az 1. menüben válassza a Temp. Stand-by opciót. Választhat KI (OFF) vagy 100-300 °C közötti értéket.

Mit tegyek, ha a kijelző 'Err 1' üzenetet mutat?

A Err 1 hiba helytelen hálózati feszültséget jelez. Ellenőrizze az állomás elektromos tápellátását.

Hogyan zároljam az állomást?

Az 1. menüben aktiválja a LOCK opciót, és állítson be egy 3 jegyű kódot (001-999). A képernyőn egy lakat jelenik meg.

Hogyan oldjam fel az állomást, ha elfelejtettem a kódot?

Vegye fel a kapcsolatot a Weller ügyfélszolgálatával a [e-mail] címen.

Hogyan állítsam vissza az állomást gyári beállításokra?

Bekapcsoláskor nyomja meg egyszerre a Exit, UP és DOWN gombokat, amíg hangjelzést nem hall.

A forró levegő áramlása elégtelen, mit tegyek?

Ellenőrizze, hogy a levegőcső nem sérült, nincs meghajolva vagy összecsavarodva. Húzza ki a szerszámot és vizsgálja meg. Szükség esetén szakképzett személyzettel javíttassa meg.

Hogyan váltok °C és °F között?

Az 1. menüben válassza a °C °F opciót a kívánt hőmérsékleti egység kiválasztásához.

Hogyan konfiguráljak visszafolyási profilt?

Az 1. menüben használja a Profil opciót akár 5 paraméterkészlet (hőmérséklet, levegőáramlás, idő) beállításához. Ezután aktiválhatja az automatikus lefutást.

Hogyan csatlakoztassak egy Zero Smog rendszert?

A 2. menüben állítsa a kapcsoló kimenetet FS ON értékre a Zero Smog funkció aktiválásához. Győződjön meg arról, hogy az interfész kábelezése megfelelő.

A szerszám hideg marad bekapcsolás ellenére, miért?

Az állomás valószínűleg készenléti vagy automatikus kikapcsolási üzemmódban van. Nyomja meg a UP vagy DOWN gombot a szerszám újraaktiválásához. Ellenőrizze a hálózati feszültséget is.

HASZNÁLATI ÚTMUTATÓ W 101 H Weller

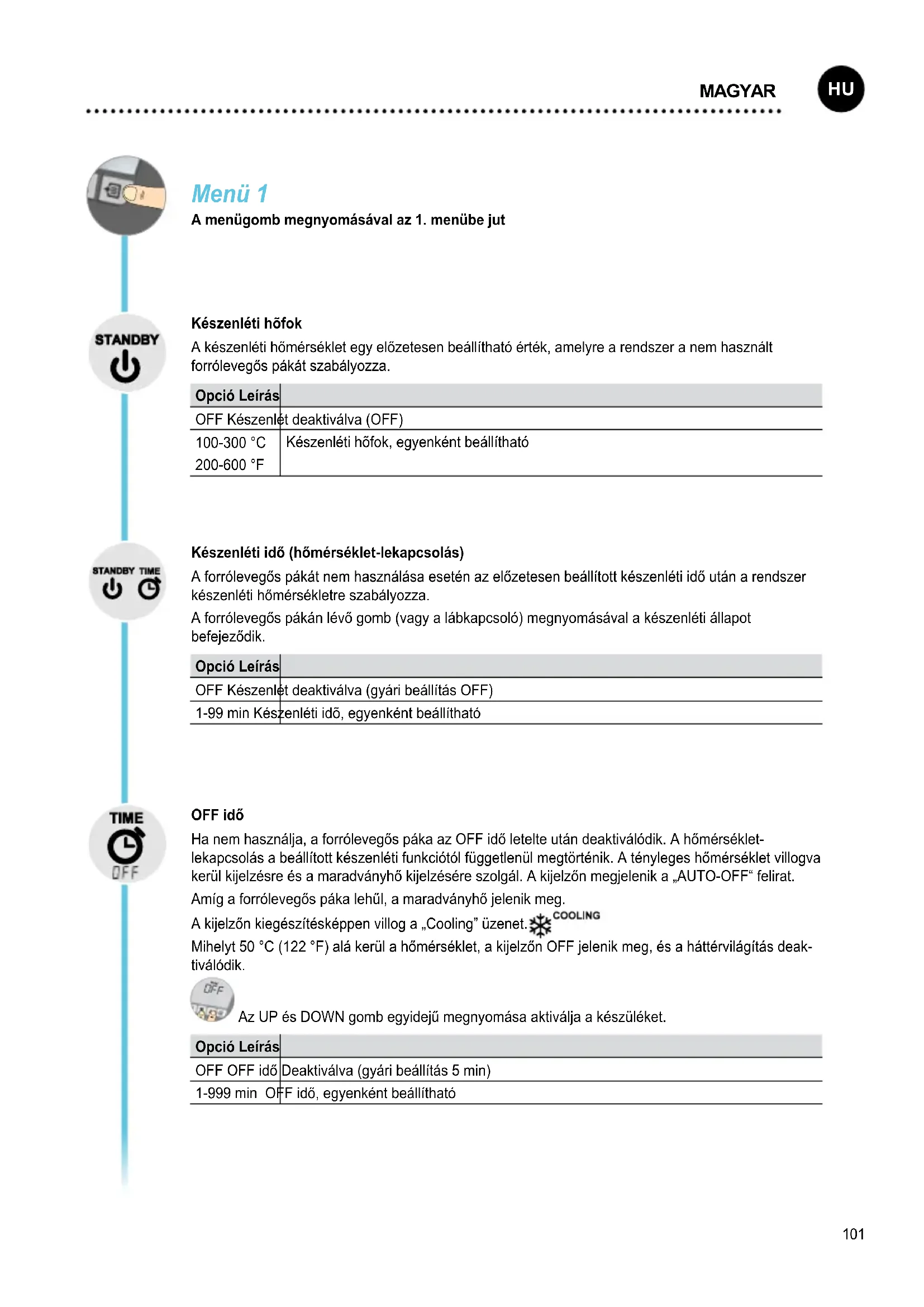

A menügomb megnyomásával az 1. menübe jut

Készenléti höfok

A készenléti hőmérséklet egy előzetesen beállítható érték, amelyre a rendszer a nem használt forrólevegős pákát szabályozza.

Opció Leírás
OFF Készenlét deaktiválva (OFF)
100-300 °C	Készenléti hőfok, egyenként beállítható
200-600 °F

Készenléti idő (hőmérséklet-lekapcsolás)

A forrólevegős pákát nem használása esetén az előzetesen beállított készenléti idő után a rendszer készenléti hőmérsékletre szabályozza.

A forrólevegős pákán lévő gomb (vagy a lábkapcsoló) megnyomásával a készenléti állapot befejeződik.

Opció Leírás
OFF Készenlét deaktiválva (gyári beállítás OFF)
1-99 min Készenléti idő, egyenként beállítható

OFF idő

Ha nem használja, a forrólevegős páka az OFF idő letelte után deaktiválódik. A hőmérséklet-lekapcsolás a beállított készenléti funkciótól függetlenül megtörténik. A tényleges hőmérséklet villogva kerül kijelzésre és a maradványhő kijelzésére szolgál. A kijelzőn megjelenik a „AUTO-OFF“ felirat.

Amíg a forrólevegős páka lehül, a maradványhő jelenik meg.

A kijelzőn kiegészítésképpen villog a „Cooling” üzenet. COOLING

Mihelyt 50 °C (122 °F) alá kerül a hőmérséklet, a kijelzőn OFF jelenik meg, és a háttérvilágítás deaktiválódik.

Az UP és DOWN gomb egyidejű megnyomása aktiválja a készüléket.

Opció Leírás
OFF OFF idő	Deaktiválva (gyári beállítás 5 min)
1-999 min OFF idő, egyenként beállítható

Window funkció

Opció 1 (gyári beállítás):

A lábkapcsoló funkciót állítsa FS ON értékre.

A beállítási tartomány korlátozása a „LOCK” funkcióval reteszelt hömérsékletből kiindulva ± 1-99 °C (±1-180 °F) értékre.

A reteszelt hömérséklet így a beállítható hömérsékletablak közepének felel meg.

Opció 2:

A lábkapcsoló funkciót állítsa FS OFF értékre.

Egy beállított, reteszelt hömérsékletből kiindulva a WINDOW funkció segítségével ± 1-99 °C (±1-180 °F) tartományú hömérsékletablak állítható be. Amennyiben a tényleges hömérséklet ezen a hömérsékletablakon belül van, akkor a potenciálmentes érintkező (optocsatoló-kimenet) átkapcsol.

Opció Leírás
OFF Window	funkció Deaktiválva (gyári beállítás OFF)
1-99 °C	Window funkció, egyenként beállítható
1-180 °F

LOCK

LOCK

Az állomás reteszelése. A reteszelés után már nem lehetséges a készülék beállításainak módosítása. Kivétel 1: Window funkció Opció 1.

Kivétel 2: Lásd PROFIL menüpont

A többi beállítás csak a javítóállomás kireteszelése után módosítható ismét.

Az állomás reteszelése

Állítsa be a kívánt háromjegyű reteszelőkódot (001-999 között), és nyugtázza a menügombbal.

A reteszelés aktív (a kijelzön egy lakat látható).

Az állomás kireteszelése

Nyomja meg a menügombot. A kijelzön ON felirat jelenik meg

Állítsa be a háromjegyű reteszelőkódot.

Nyugtázza a kódot a menügombbal.

Elfelejtette a kódot?

Kérjük, forduljon ügyfélszolgálatunkhoz: [e-mail]

Offszet

A forrólevegő tényleges hőmérséklete ± 40 °C-os (± 72 °F) hőmérséklet eltolás megadásával igazítható hozzá.

°C °F

A hömérsékletegység átkapcsolása.

Ebben a menüpontban akár 5 paraméterkészlet is aktiválható és beállítható, valamint ugyancsak aktiválható az egyes lépések automatikus folyamata (reflow (újraömlesztéses) profil).

A hömérséklet, a levegömennyiség és az idő egyedileg állítható be paraméterkészletenként.

Egy reflow (újraömlesztéses) profil egyedileg konfigurálható növekvő sorrendben az egyes, 1 – 5 paraméterkészletekből.

A beállított reflow (újraömlesztéses) profil végbemehet:

PI. 1 és 3 és 5 ①

③

⑤

②

④

A beállított paraméterkészletek cserélhetők:

PI. 2 és 4 és 5 (Automatika nélküli szimbólum vagy profil)

A reflow (újraömlesztéses) profilok és a paraméterkészletek a főképernyőn be- és kikapcsolhatók az Exit gombbal.

Amennyiben az automatikus folyamat deaktiválva van, az UP és DOWN gombokkal választhatók ki az egyes paraméterkészletek.

A reflow (újraömlesztéses) profilok és a paraméterkészletek az Air gombbal és az ujjkapcsolóval (lábkapcsoló) indíthatók és állíthatók meg.

Ha a LOCK aktiválva van, csak a reflow (újraömlesztéses) profil, ill. az aktivált paraméterkészletek választhatók ki és indíthatók.

Menü 2

A menügomb hosszú ideig (3 másodperc) történő megnyomásával a 2. menübe jut

Opció Leírás
ON Rögzített	hőmérsékletek Aktiválva
OFF Rögzített	hőmérsékletek Deaktiválva (gyári beállítás)

A gombfunkciók beállítása

Az Air / UP és Down gombok működésmódjának átkapcsolása.

Opció Leírás
ON Air Forrólevegő start/stop az Air gombbal (a profil üzemmódban mindig aktív)A levegőmennyiség megválasztása a Down gombbalA hőmérséklet megválasztása az UP gombbal
OFF Air Air gomb = Légmennyiség-beállítás

Háttérvilágítás

Opció Leírás
0-100% LCD	-világosság

Potenciálmentes kapcsolókimenet

A Zero Smog kimenet vagy a robotkimenet megválasztása

Opció Leírás

FS ON Lábkapcsoló funkció & Zero Smog kimenet aktiválva

FS OFF RS232 & Robotkimenet aktiválva (gyári beállítás)

Példa
Zero Smog kimenet konfiguráció
        A1["Device 1"]
        A2["Device 2"]
        A3["Device 3"]
        A4["Device 4"]
    end
    subgraph Output
        B1["Module 1"]
        B2["Module 2"]
        B3["Module 3"]
        B4["Module 4"]
    end
    subgraph Monitoring
        W["Monitor Interface"]
        X["Weller FT Monitor 1.07"]
        Y["Weller FT FILTER SYSTEMS"]
        Z["User set voltages"]
        AA["Image panel"]
        AB["Water source"]
        AC["Water level"]
        AD["Water level"]
        AE["Water level"]
        AF["Water level"]
        AG["Water level"]
        AH["Water level"]
        AI["Water level"]
        AJ["Water level"]
        AK["Water level"]
        AL["Water level"]
        AM["Water level"]
        AN["Water level"]
        AO["Water level"]
        AP["Water level"]
        AQ["Water level"]
        AR["Water level"]
        AS["Water level"]
        AT["Water level"]
        AU["Water level"]
        AV["Water level"]
        AW["Water level"]
    end

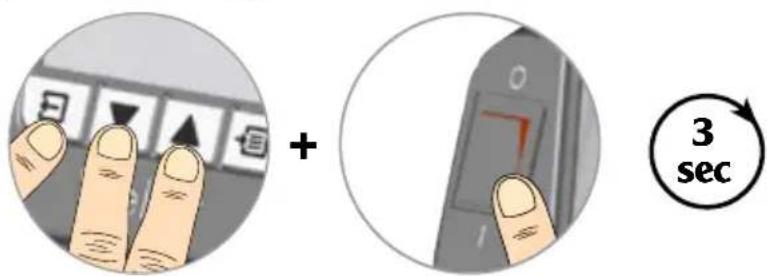

Visszaállítás a gyári beállításokra

A bekapcsoláskor: Exit, UP és DOWN hangjelzés megszólalásáig

Hibaüzenetek és hibaelháritás

Jelzés/tünet Lehetséges ok Hibaelhárító intézkedések
• A kijelző nem működik (a kijelző ki van kapcsolva)	• Nincs hálózati feszültség	• Kapcsolja be a hálózati kapcsolót• Ellenőrizze a hálózati feszültséget• Ellenőrizze a készülék biztosítékát
• OFF • Az állomás készenléti vagy OFF üzemmódban van		• Ismét aktiválja a forrasztóeszközt az UP vagy Down gombokkal
• Az eszköz hideg marad • Az állomás készenléti vagy OFF üzemmódban van• Hálózati feszültség kimaradás		• Ujj- vagy lábkapcsoló működtetése• Hálózati áramellátás ellenőrzése
• Az állomás nem a szokásos módon működik	• Paraméterek elállítva	• Állomás visszaállítása a gyári beállításokra
• A beállítások módosítása nem lehetséges	• Állomás reteszelve • Az állomás kireteszelése
• A forrólevegő mennyisége nem elegendő	• A tömlő sérült, megtört vagy csavarodott	• Készülék leválasztása a hálózati feszültségről• Tömlő ellenőrzés• Készülék kijavíttatása szakemberrel
• A Zero Smog nem indul el • Nincs hálózati feszültség• Nincs jel		• Hálózati áramellátás ellenőrzése• Csatlakozási hely kábelezésének ellenőrzése• Csatlakozási hely beállításainak ellenőrzése
• Err 1	• Nem megfelelő hálózati feszültség	• Ellenőrizze a hálózati feszültséget
• Err 2	• Fütőpatron meghibásodott	• Cseréltesse ki a fütőpatront szakemberrel

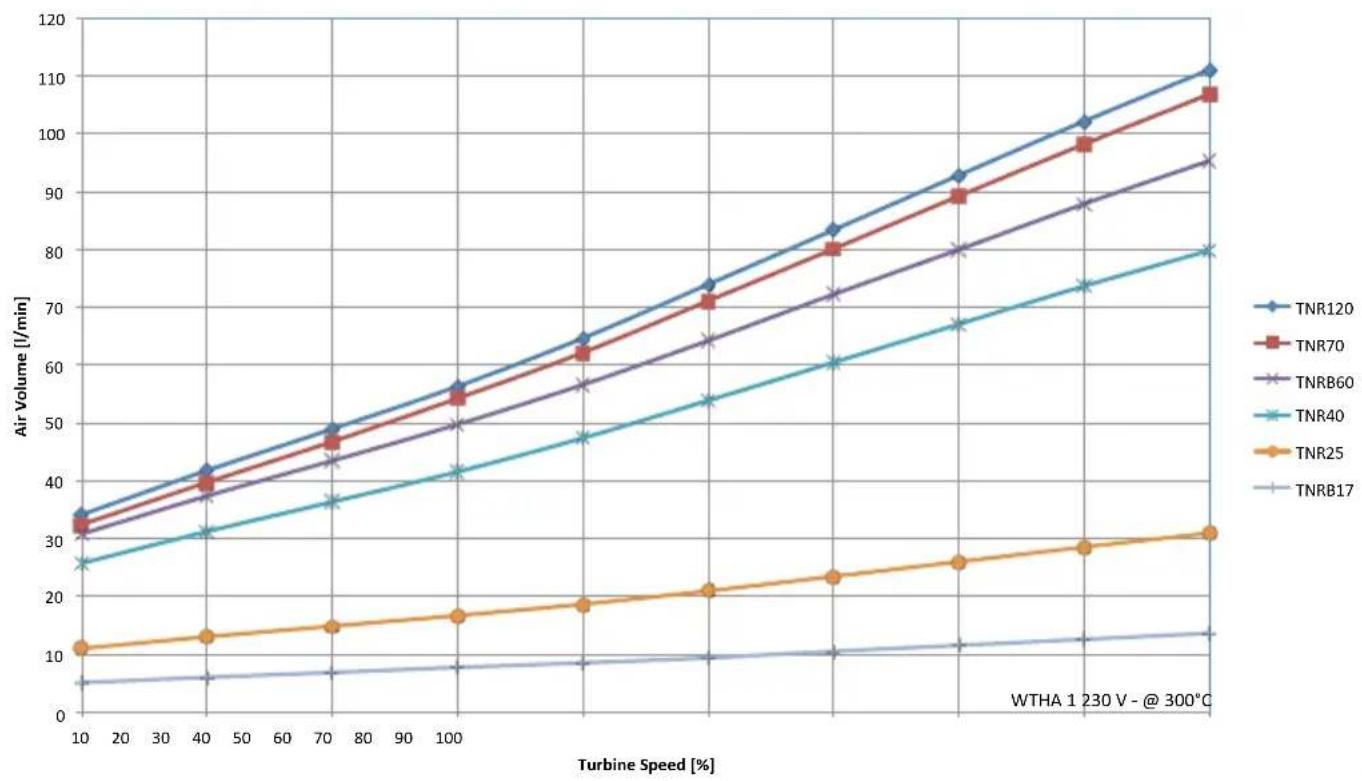

Air flow

Air Volume [l/min]
