Type product	Hetelucht soldeerstation
Merk	Weller
Model	W 101 H
Display	LCD-scherm met instelbare achtergrondverlichting (0-100%)
Temperatuureenheid	°C of °F omschakelbaar
Stand-by temperatuurbereik	100-300 °C
Offset instelling	±40 °C (±72 °F)
Luchtdebiet	Variabel afhankelijk van mondstuk, tot 112 L/min
Menu's	Menu 1 (hoofdinstellingen) en Menu 2 (geavanceerde parameters)
Stand-by functie	Instelbare stand-by temperatuur (uit of 100-300 °C) en tijdvertraging (1-99 min)
Automatische uitschakeling (Auto-Off)	Instelbare tijdvertraging (UIT of 1-999 min)
Vergrendeling (Lock)	Met 3-cijferige code (001-999)
Reflow-profielen	5 instelbare parametersets (temperatuur, luchtdebiet, tijd)
Potentialvrije uitgang	Voor aansturing van Zero Smog of robot (max. 50 V / 20 mA)
Interface	RS232, voetpedaal
Fabrieksreset	Mogelijk bij inschakelen (toetsen Exit, UP, DOWN)
Veiligheid	Weergave van restwarmte, bescherming tegen defecten
Onderhoud en reiniging	Regelmatige reiniging van het gereedschap, controle van de luchtslang
Reserveonderdelen	Verwarmingspatroon, luchtslang, verwisselbare mondstukken
Repareerbaarheid	Alleen door gekwalificeerd personeel uit te voeren
Compatibele accessoires	Mondstukken TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Veelgestelde vragen - W 101 H Weller

Hoe stel ik de stand-by temperatuur in?

Selecteer in menu 1 de optie Temp. Stand-by. U kunt UIT of een waarde tussen 100 en 300 °C kiezen.

Wat te doen als het scherm 'Err 1' toont?

De fout Err 1 duidt op een onjuiste netspanning. Controleer de voedingsspanning van de station.

Hoe vergrendel ik de station?

Activeer in menu 1 de optie LOCK en stel een 3-cijferige code in (001-999). Er verschijnt een hangslot op het scherm.

Hoe ontgrendel ik de station als ik de code ben vergeten?

Neem contact op met de Weller klantenservice via [e-mail].

Hoe reset ik de station naar de fabrieksinstellingen?

Houd bij het inschakelen de toetsen Exit, UP en DOWN tegelijk ingedrukt tot u een geluidssignaal hoort.

De heteluchtstroom is onvoldoende, wat te doen?

Controleer of de luchtslang niet beschadigd, geknikt of gedraaid is. Koppel het gereedschap los en inspecteer het. Laat het indien nodig repareren door gekwalificeerd personeel.

Hoe schakel ik tussen °C en °F?

Selecteer in menu 1 de optie °C °F om de gewenste temperatuureenheid te kiezen.

Hoe configureer ik een reflow-profiel?

Gebruik in menu 1 de optie Profiel om tot 5 parametersets in te stellen (temperatuur, luchtdebiet, tijd). U kunt daarna de automatische uitvoering activeren.

Hoe sluit ik een Zero Smog-systeem aan?

Stel in menu 2 de schakeluitgang in op FS ON om de Zero Smog-functie te activeren. Zorg dat de interfacebekabeling correct is.

Het gereedschap blijft koud ondanks inschakeling, waarom?

De station staat mogelijk in stand-by of automatische uitschakeling. Druk op de toets UP of DOWN om het gereedschap te reactiveren. Controleer ook de netspanning.

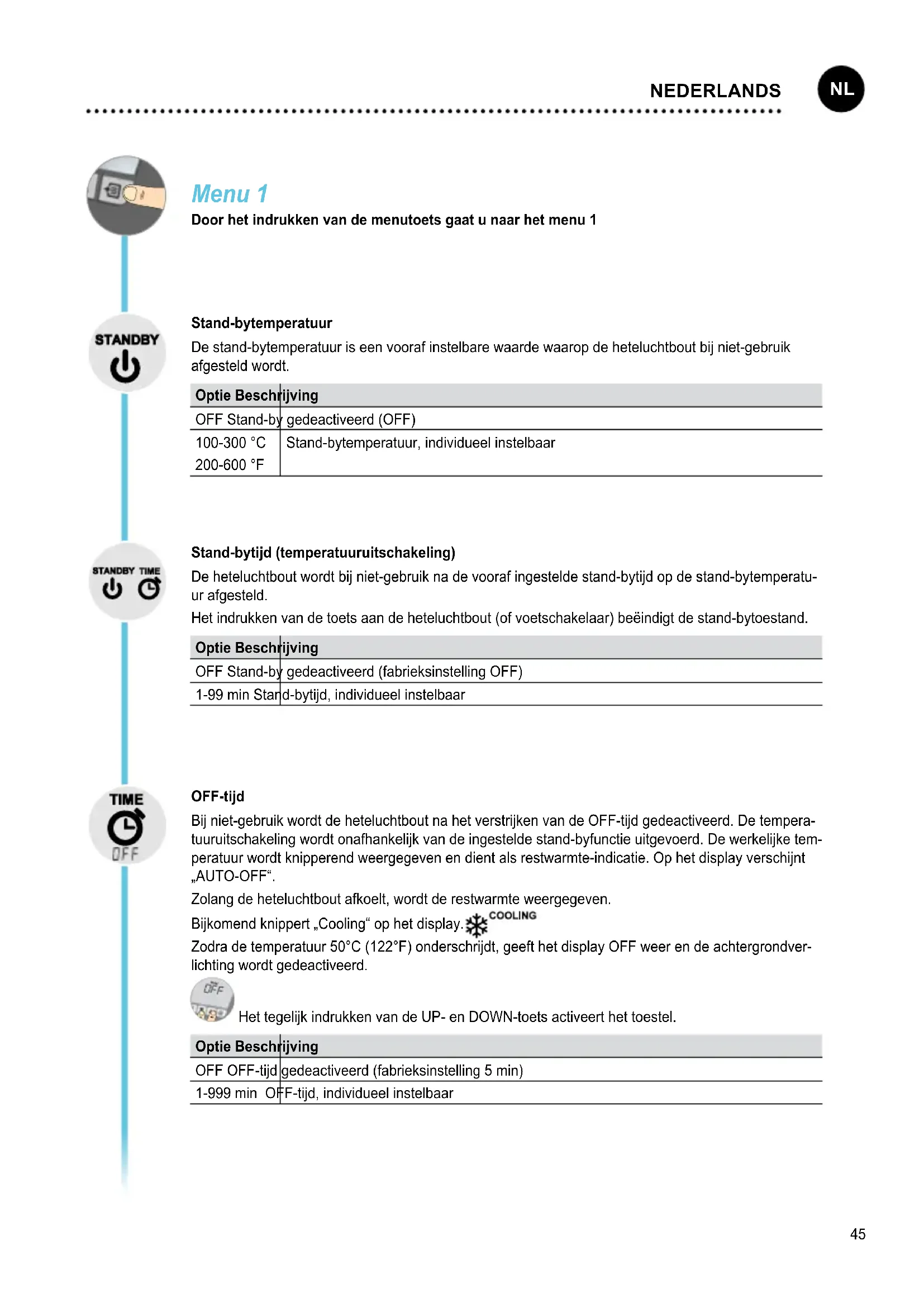

GEBRUIKSAANWIJZING W 101 H Weller

Door het indrukken van de menutoets gaat u naar het menu 1

Stand-bytemperatuur

De stand-bytemperatuur is een vooraf instelbare waarde waarop de heteluchtbout bij niet-gebruik afgesteld wordt.

Optie Beschrijving
OFF Stand-by gedeactiveerd (OFF)
100-300 °C	Stand-bytemperatuur, individueel instelbaar
200-600 °F

Stand-bytijd (temperatuuruitschakeling)

De heteluchtbout wordt bij niet-gebruik na de vooraf ingestelde stand-bytijd op de stand-bytemperatuur afgesteld.

Het indrukken van de toets aan de heteluchtbout (of voetschakelaar) beeindigt de stand-bytoestand.

Optie Beschrijving

OFF Stand-by gedeactiveerd (fabrieksinstelling OFF)

1-99 min Stand-bytijd, individueel instelbaar

OFF-tijd

Bij niet-gebruik wordt de heteluchtbout na het verstrijken van de OFF-tijd gedeactiveerd. De temperatuuruitschakeling wordt onafhankelijk van de ingestelde stand-byfunctie uitgevoerd. De werkelijke temperatuur wordt knipperend weergegeven en dient als restwarmte-indicatie. Op het display verschijnt „AUTO-OFF“.

Zolang de heteluchtbout afkoelt, wordt de restwarmte weergegeven.

Bijkomend knippert „Cooling“ op het display. COOLING

Zodra de temperatuur 50°C (122°F) onderschrijdt, geeft het display OFF weer en de achtergrondverlichting wordt gedeactiveerd.

Het tegelijk indrukken van de UP- en DOWN-toets activeert het toestel.

Optie Beschrijving
OFF OFF-tijd	gedeactiveerd (fabrieksinstelling 5 min)
1-999 min	OFF-tijd, individueel instelbaar

Window-functie

Optie 1 (fabrieksinstelling):

Voetschakelaarfunctie op FS ON zetten.

Beperking van het instelbereik tot max. ± 1-99 °C (±1-180 °F) uitgaande van een door de „LOCK“-functie vergrendelde temperatuur.

De vergrendelde temperatuur geeft dus het midden van het instelbare temperatuurbereik weer.

Optie 2:

Voetschakelaarfunctie op FS OFF zetten.

Uitgaande van een ingestelde, vergrendelde temperatuur kan met behulp van de WINDOW-functie een temperatuurbereik van ± 1-99 °C (±1-180 °F) ingesteld worden. Ligt de werkelijke temperatuur binnen dit bereik, dan wordt het potentiaalvrije contact (optokoppelaaruitgang) doorgeschakeld.

Optie Beschrijving

OFF Window-functie gedeactiveerd (fabrieksinstelling OFF)
1-99 °C	Window-functie, individueel instelbaar
1-180 °F

LOCK

LOCK

Vergrendeling van het station. Na het vergrendelen zijn aan het toestel geen instellingswijzigingen meer mogelijk.

Uitzondering 1: Window-functie Optie 1.

Uitzondering 2: Zie menupunt PROFIEL

Alle andere instellingen kunnen tot aan de ontgrendeling niet meer versteld worden.

De gewenste driecijferige vergrendelingscode (tussen 001-999) instellen en met de menutoets bevestigen.

De vergrendeling is actief (op het display is een slot te zien).

Menutoets indrukken. Op het display verschijnt ON

De driecijferige vergrendelingscode instellen.

Code met de menutoets bevestigen.

Code vergeten?

Gelieve met onze klantenservice contact op te nemen: [e-mail]

Offset

De werkelijke heteluchttemperatuur kan door het invoeren van een temperatuuroffset met ± 40 °C (± 72 °F) aangepast worden.

°C °F

Omschakelen van de temperatuureenheid.

Optie Beschrijving
°C Celsius
°F Fahrenheit

Profiel

In dit menupunt kunnen tot 5 parameterrecords geactiveerd en ingesteld worden en kan het automatische verloop van de verschillende stappen (reflowprofiel) geactiveerd worden.

Per parameterrecord zijn temperatuur, luchthoeveelheid en tijd individueel instelbaar.

Een reflowprofiel kan individueel uit de verschillende parameterrecords 1 – 5 in stijgende volgorde geconfigureerd worden.

Ingesteld reflowprofiel kan afgespeeld worden:

bijv. 1 en 3 en 5 ①

③

⑤

②

④

Ingestelde parameterrecords kunnen gewisseld worden: ②

bijv. 2 en 4 en 5 (zonder automatisch-symbol of profiel)

Reflowprofielen en parameterrecords kunnen in het hoofdbeeldscherm met de toets Exit in- en uitgeschakeld worden.

Is het automatische bedrijf gedeactiveerd, dan kunnen met de toetsen UP en DOWN de verschillende parameterrecords gekozen worden.

Reflowprofielen en parameterrecords kunnen met de toets Air en de vingerschakelaar (voetschakelaar) gestart en gestopt worden.

Is LOCK geactiveerd, dan kan alleen het reflowprofiel of de geactiveerde parameterrecords gekozen en gestart worden.

Menu 2

Door het lang indrukken (3 sec) van de menutoets gaat u naar het menu 2

Optie Beschrijving

ON Vaste temperaturen geactiveerd

OFF Vaste temperaturen gedeactiveerd (fabrieksinstelling)

Instelling toetsfuncties

Omschakelen van de werkwijze van de Air/UP- en DOWN-toetsen.

Optie Beschrijving
ON Air Start/stop	hete lucht met Air-toets (in de profielmodus altijd actief)Keuze van de luchthoeveelheid met de DOWN-toetsKeuze temperatuur met UP-toets
OFF Air Air-toets =	Instelling luchthoeveelheid

Achtergrondverlichting

Optie Beschrijving
0-100% LCD	-helderheid

Potentiaalvrije schakeluitgang

Keuze van Zero Smog uitgang of robotuitgang

Optie Beschrijving

FS ON Voetschakelaarfunctie & Zero Smog uitgang geactiveerd

FS OFF RS232 & Robotuitgang geactiveerd (fabrieksinstelling)

Voorbeeld

Configuratie ZeroSmog uitgang


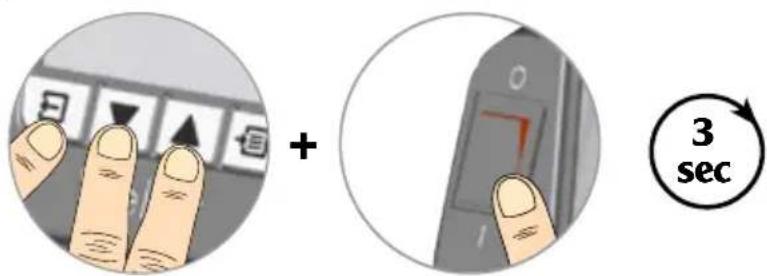

Resetten naar fabrieksinstellingen

Bij het inschakelen: Exit, UP en DOWN tot een geluidssignaal weerklinkt

Foutmeldingen en verhelpen van fouten

Melding/symptoom Mogelijke	oorzaak Maatregelen om het probleem te ver-	helpen
• Geen displayfunctie (display uit)	• Geen netspanning voorhanden • Netschakelaar inschakelen.• Netspanning controleren.• Toestelzekering controleren.
• OFF • Station bevindt zich in de stand-by- ofOFF-modus	• Met de toetsen UP of DOW het soldeergereedschap opnieuw activeren
• Gereedschap blijft koud	• Station bevindt zich in de stand-by- ofOFF-modus• Netspanningsstoring	• Vinger- of voetschakelaar bedienen• Netvoeding controleren
• Station functioneert niet zoals gebruikelijk	• Parameter versteld	• Station resetten naar fabrieksinstellingen
• Instellingswijzigingen niet mogelijk	• Station vergrendeld • Station ontgrendelen
• Hoeveelheid hete lucht niet voldoende	• Slang beschadigd, geknikt of verdraaid	• Toestel van de netspanning loskoppelen• Slang controleren• Toestel door een vakman laten repareren
• Zero Smog loopt niet aan • Geen netspanning voorhanden• Geen signaal voorhanden	• Netvoeding controleren• Interfacebekabeling controleren• Instellingen interface controleren
• Err 1	• Verkeerde netspanning	• Netspanning controleren.
• Err 2	• Verwarmingspatroon defect	• Verwarmingspatroon door vakpersoneel laten vervangen

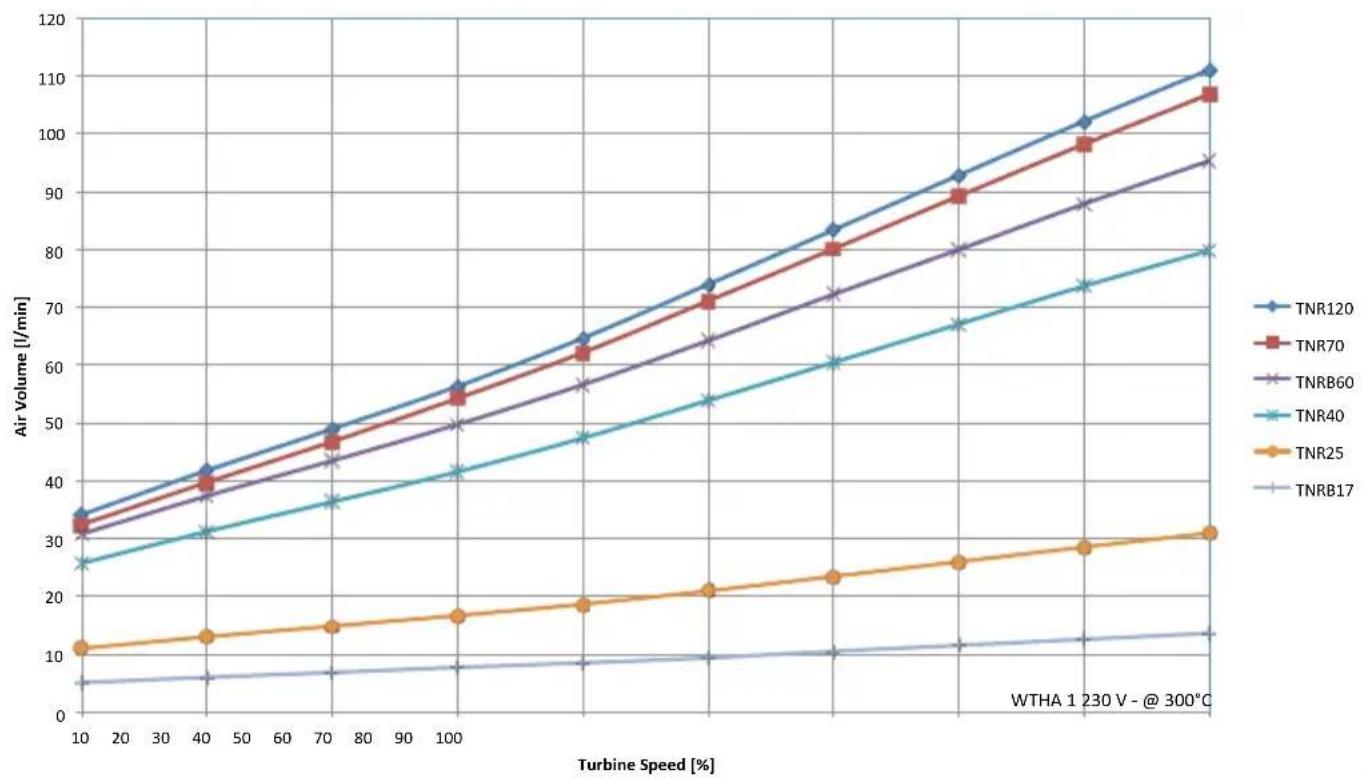

Luchthoeveelheid

Air Volume [l/min]
