| Produkttype | Varmluftlodde station |
| Mærke | Weller |
| Model | W 101 H |
| Display | LCD-skærm med justerbar baggrundsbelysning (0-100%) |
| Temperaturenhed | °C eller °F kan vælges |
| Standby-temperaturområde | 100-300 °C |
| Offset justering | ±40 °C (±72 °F) |
| Luftstrøm | Variabel afhængigt af dyse, op til 112 L/min |
| Menuer | Menu 1 (hovedindstillinger) og Menu 2 (avancerede parametre) |
| Standby-funktion | Justerbar standby-temperatur (deaktiveret eller 100-300 °C) og tidsforsinkelse (1-99 min) |
| Automatisk slukning (Auto-Off) | Justerbar tidsforsinkelse (OFF eller 1-999 min) |
| Lås (Lock) | Med 3-cifret kode (001-999) |
| Reflow-profiler | 5 sæt justerbare parametre (temperatur, luftstrøm, tid) |
| Potentialfri udgang | Til styring af Zero Smog eller robot (maks. 50 V / 20 mA) |
| Grænseflade | RS232, fodpedal |
| Nulstilling til fabriksindstillinger | Muligt ved tænding (tasterne Exit, UP, DOWN) |
| Sikkerhed | Visning af restvarme, beskyttelse mod fejl |
| Vedligeholdelse og rengøring | Regelmæssig rengøring af værktøjet, kontrol af luftslangen |
| Reservedele | Varmekassette, luftslange, udskiftelige dyser |
| Reparerbarhed | Kvalificeret personale må udføre reparation |
| Kompatible tilbehør | Dyser TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17 |
Ofte stillede spørgsmål - W 101 H Weller
Brugerspørgsmål om W 101 H Weller
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Svejsemaskine i PDF-format gratis! Find din vejledning W 101 H - Weller og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. W 101 H af mærket Weller.

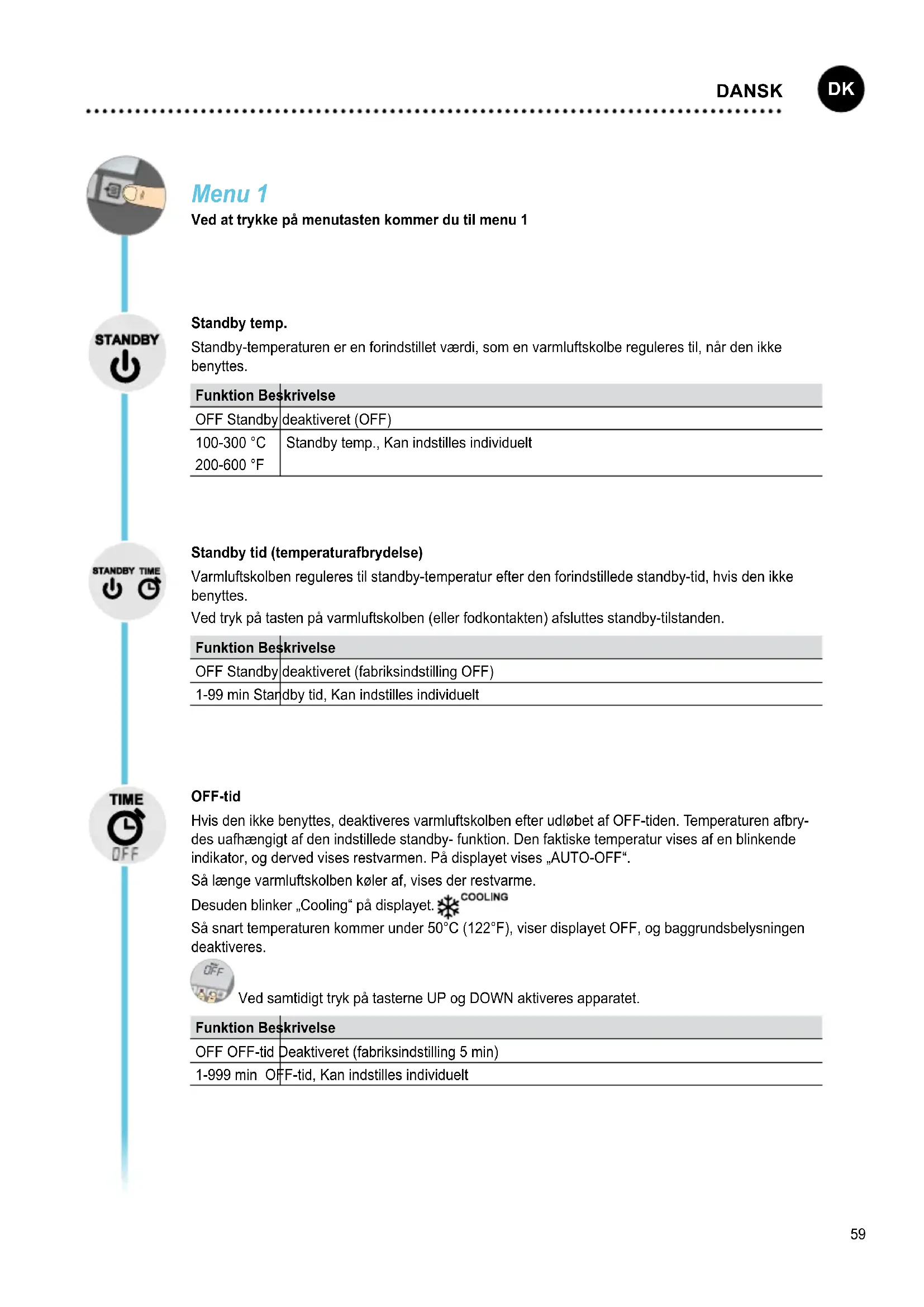

BRUGSANVISNING W 101 H Weller
Standby-temperaturen er en forindstillet værdi, som en varmluftskolbe reguleres til, når den ikke benyttes.
| Funktion Beskrivelse | |
| OFF Standby | deaktiveret (OFF) |
| 100-300 °C | Standby temp., Kan indstilles individuelt |
| 200-600 °F | |
Standby tid (temperaturafbrydelse)
Varmluftskolben reguleres til standby-temperatur efter den forindstillede standby-tid, hvis den ikke benyttes.
Ved tryk på tasten på varmluftskolben (eller fodkontakten) afsluttes standby-tilstanden.
| Funktion Beskrivelse | |
| OFF Standby | deaktiveret (fabriksindstilling OFF) |
| 1-99 min Standby tid, Kan indstilles individuelt | |
OFF-tid
Hvis den ikke benyttes, deaktiveres varmluftskolben efter udløbet af OFF-tiden. Temperaturen afbrydes uafhængigt af den indstillede standby- funktion. Den faktiske temperatur vises af en blinkende indikator, og derved vises restvarmen. På displayet vises „AUTO-OFF“.
Så længe varmluftskolben køler af, vises der restvarme.
Desuden blinker „Cooling“ på displayet.
Så snart temperaturen kommer under 50°C (122°F), viser displayet OFF, og baggrundsbelysningen deaktiveres.
Ved samtidigt tryk på tasterne UP og DOWN aktiveres apparatet.
| Funktion Beskrivelse | |
| OFF OFF-tid | Deaktiveret (fabriksindstilling 5 min) |
| 1-999 min | OFF-tid, Kan indstilles individuelt |
Window-funktion
Sæt fodkontaktens funktion på FS ON.
Begrænsning af indstillingsområdet til ± 1-99 °C (±1-180 °F) med udgangspunkt i en temperatur, der er låst af „LOCK“-funktionen.
Den låste temperatur udgør således midten af det indstillelige temperaturvindue.
Funktion 2:
Sæt fodkontaktens funktion på FS OFF.
Forudsat, at temperaturen er indstillet og fastlåst, kan man ved hjælp af WINDOW-funktion indstille et temperaturvindue på ± 1 -99 °C (± 1 -180 °F). Ligger den faktiske temperatur indenfor vinduet, slås den potentialfri kontakt til (optokoblerudgangen).
| Funktion Beskrivelse | |
| OFF Window-funktion Deaktiveret (fabriksindstilling OFF) | |
| 1-99 °C | Window-funktion, Kan indstilles individuelt |
| 1-180 °F | |
LOCK
LOCK
Låsning af stationen. Efter låsning er det ikke mere muligt at ændre indstillinger på apparatet.
Alle andre indstillinger er fastlåste, så længe låsefunktionen er tilkoblet.
Låsning af station
Indstil den ønskede trecifrede låsekode (mellem 001-999), og bekræft med menutasten.
Oplåsning af station
Tryk på menutasten. På displayet vises ON
Indstil den trecifrede låsekode.
Bekræft koden med menutasten.
Glemt kode?
Kontakt venligst vores kundeservice: technical-service@weller-tools.com
Offset
Den faktiske varmluftstemperatur kan via indtastning af en temperatur-offset justeres med ± 40 °C (± 72 °F).
°C °F
Omskiftning af temperaturehed.
| Funktion Beskrivelse | |
| °C Celsius | |
| °F Fahrenheit | |
Profil
I dette menupunkt kan du aktivere og indstille indtil 5 parametersæt samt aktivere det automatiske forløb af de enkelte trin (reflow-profil).
Afhængigt af parametersæt kan temperatur, luftmængde og tid indstilles individuelt.
En reflow-profil kan individuelt konfigureres opstigende af de enkelte parametersæt 1 – 5.
Indstillet reflow-profil kan afspilles:
F.eks. 1 og 3 og 5
Indstillede parametersæt kan skiftes:
Reflow-profiler og parametersæt kan til- og frakobles i hovedskærmbilledet med tasten Exit.
Hvis det automatiske forløb er deaktiveret, kan de enkelte parametersæt vælges med tasterne UP og DOWN.
Reflow-profiler og parametersæt kan startes og stoppes med tasten Air og fingerkontakten (fodkontakt).
Hvis LOCK er aktiveret, kan kun reflow-profilen eller de aktiverede parametersæt vælges og startes.
Menu 2
Med et langt tryk (3 sek.) på menutasten kommer du til menu 2
| Funktion Beskrivelse | |
| ON Fasttemperaturer Aktiveret | |
| OFF Fasttemperaturer Deaktiveret (fabriksindstilling) |
Indstilling af tastfunktioner
Omskiftning af Air / UP og Down-tasternes funktionsmåde.
| Funktion Beskrivelse | |
| ON Air Start/stop af varmluft med Air-tasten (Altid aktiv i profiltilstand) | |
| OFF Air Air-tast = Luftmængdeindstilling |
Baggrundsbelysning
| Funktion Beskrivelse | |
| 0-100% LCD-Lysstyrke |
Potentialfri koblingsudgang
Valg af Zero Smog-udgang eller robotudgang
| Funktion Beskrivelse |
| FS ON Fodkontaktfunktion & Zero Smog-udgang aktiveret |
| FS OFF RS232 & Robotudgang aktiveret (fabriksindstilling) |
Eksempel

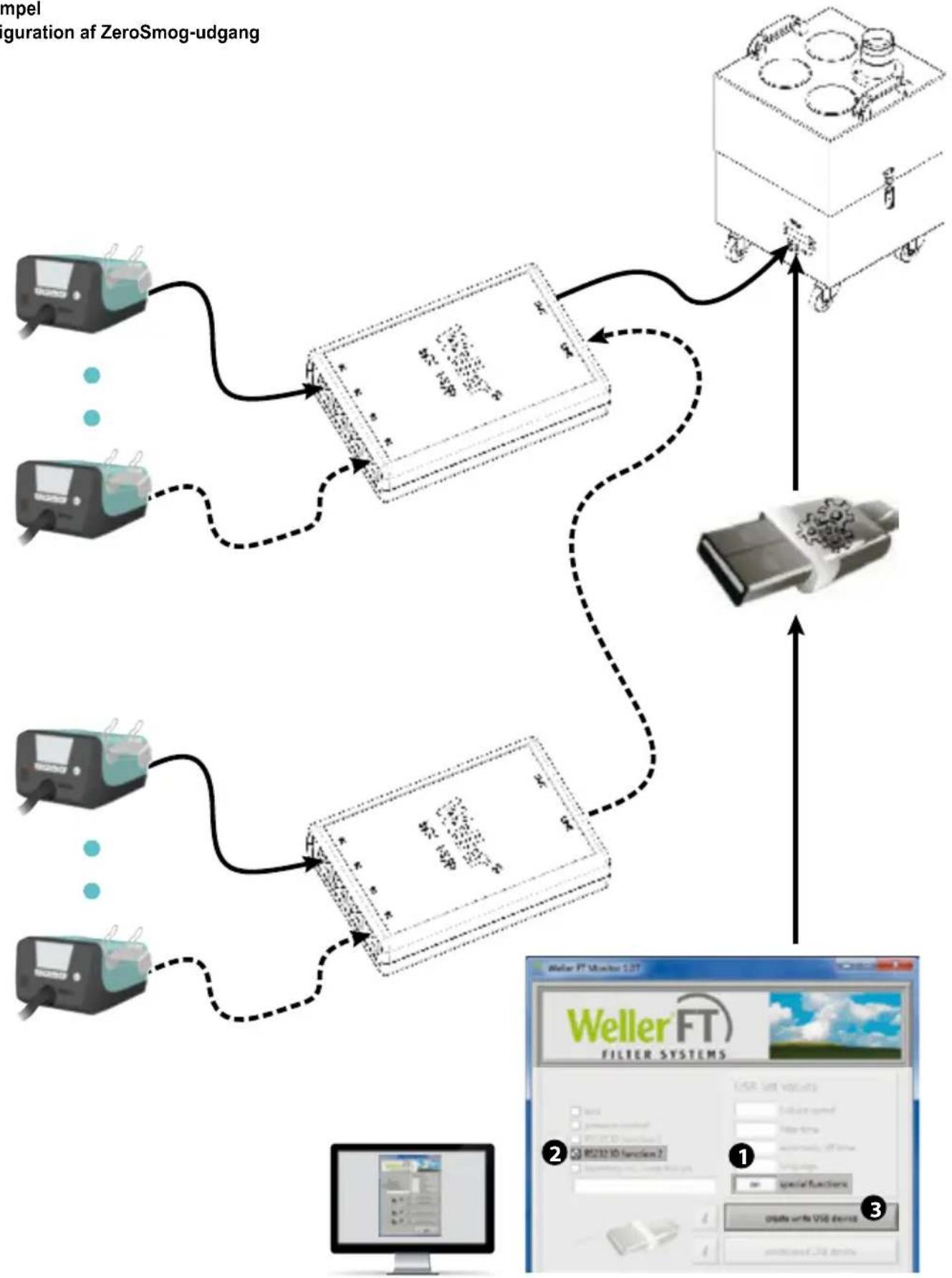

Konfiguration af ZeroSmog-udgang
Nulstilling til fabriksindstillinger
Når apparatet tændes: Exit, UP og DOWN, til der høres et lydsignal
Fejlmeldinger og fejlafhjælpning
| Melding/symptom Mulig årsag | Mulig afhjælpning | |
| • Ingen displayfunktion (display slukket) | • manglende netspænding • Tænd for hovedafbryderen• Tjek netspændingen• Tjek apparatsikring | |
| • OFF | • Station er i standby eller OFF-tilstand | • Aktivér loddeværktøjet igen med tasterne UP eller Down |
| • Værktøj forbliver koldt | • Station er i standby eller OFF-tilstand• Netspændingsfejl | • Aktivér finger- eller fodkontakt• Kontrollér netforsyning |
| • Station fungerer ikke som normalt | • Parameter indstillet forkert | • Nulstil station til fabriksindstillinger |
| • Ikke muligt at ændre indstillinger | • Station låst • Oplåsning af station | |
| • Varmluftsmængde ikke tilstrækkelig | • Slange beskadiget, bukket eller snoet | • Afbryd apparat fra netspænding• Kontrollér slange• Lad en fagmand reparere apparatet |
| • Zero Smog starter ikke op • manglende netspænding• Intet signal til stede | • Kontrollér netforsyning• Kontrollér interface-ledningsføring• Kontrollér indstillinger af interface | |
| • Err 1 | • Forkert netspænding | • Tjek netspændingen |
| • Err 2 | • Varmepatron defekt | • Lad fagpersonale skifte varmepatron |

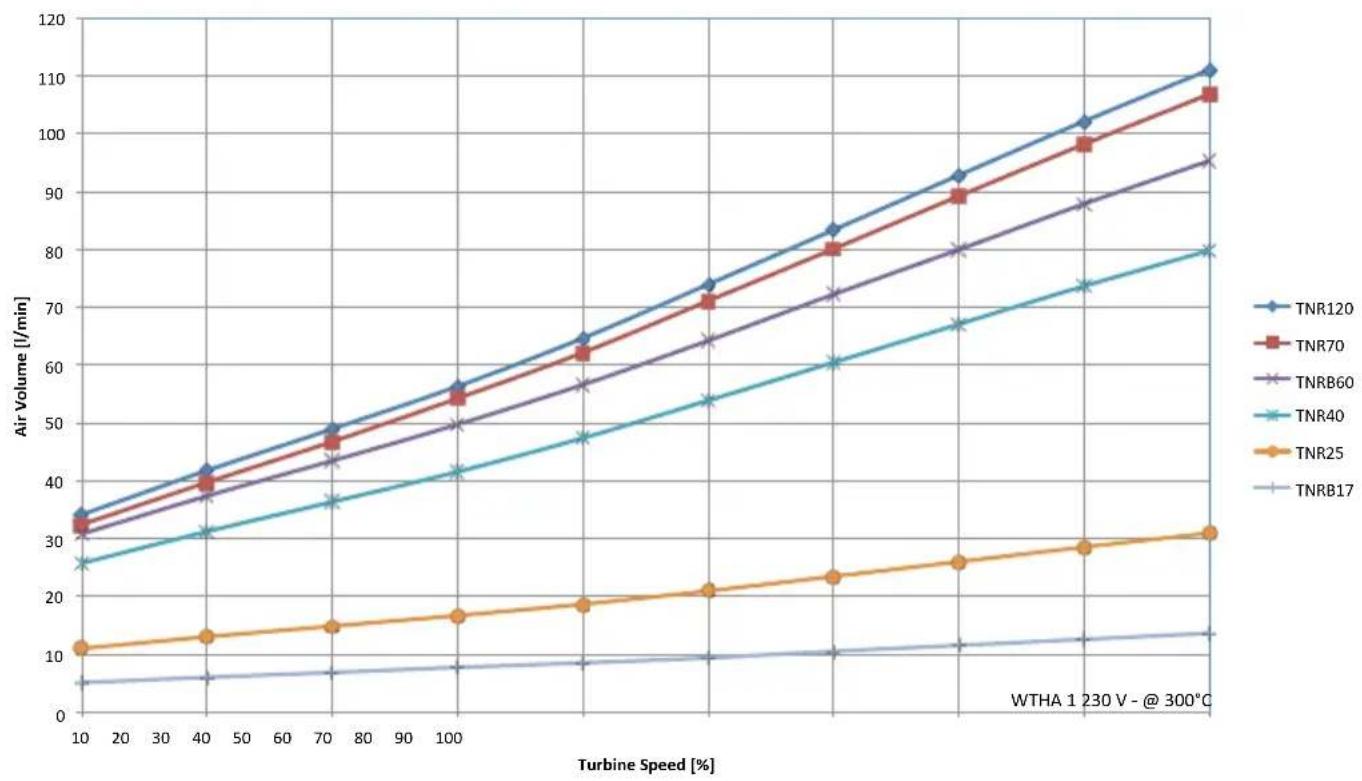

Air flow
Air Volume [l/min]
