W 101 H - Metināšanas mašīna Weller - Bezmaksas lietošanas instrukcija

Produkta veids	Karstā gaisa lodēšanas stacija
Zīmols	Weller
Modelis	W 101 H
Displejs	LCD ekrāns ar regulējamu fona apgaismojumu (0-100%)
Temperatūras vienība	°C vai °F pārslēdzams
Gaidīšanas temperatūras diapazons	100-300 °C
Ofseta regulēšana	±40 °C (±72 °F)
Gaisa plūsma	Mainīga atkarībā no uzgaļa, līdz 112 L/min
Izvēlnes	1. izvēlne (galvenie iestatījumi) un 2. izvēlne (papildu parametri)
Gaidīšanas funkcija	Regulējama gaidīšanas temperatūra (izslēgts vai 100-300 °C) un taimeris (1-99 min)
Automātiska izslēgšanās (Auto-Off)	Regulējams taimeris (IZSLĒGTS vai 1-999 min)
Bloķēšana (Lock)	Ar 3 ciparu kodu (001-999)
Pārlodēšanas profili	5 regulējami parametru komplekti (temperatūra, gaisa plūsma, laiks)
Potenciāla brīva izeja	Zero Smog vai robota vadībai (maks. 50 V / 20 mA)
Saskarne	RS232, kājas pedālis
Rūpnīcas atiestatīšana	Iespējama ieslēgšanas brīdī (pogas Exit, UP, DOWN)
Drošība	Atlikušā karstuma displejs, aizsardzība pret defektiem
Apkope un tīrīšana	Regulāra instrumenta tīrīšana, gaisa šļūtenes pārbaude
Rezerves daļas	Sildelements, gaisa šļūtene, maināmi uzgaļi
Remontējamība	Tikai kvalificēta personāla iejaukšanās
Saderīgi piederumi	Uzgaļi TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Bieži uzdotie jautājumi - W 101 H Weller

Kā noregulēt gaidīšanas temperatūru?

1. izvēlnē izvēlieties opciju Temp. Stand-by. Varat izvēlēties OFF vai vērtību starp 100 un 300 °C.

Ko darīt, ja displejā parādās 'Err 1'?

Kļūda Err 1 norāda uz nepareizu tīkla spriegumu. Pārbaudiet stacijas barošanu.

Kā bloķēt staciju?

1. izvēlnē aktivizējiet opciju LOCK un iestatiet 3 ciparu kodu (001-999). Ekrānā parādās atslēdziņa.

Kā atbloķēt staciju, ja esmu aizmirsis kodu?

Sazinieties ar Weller klientu apkalpošanas dienestu pa e-pastu [e-mail].

Kā atiestatīt staciju uz rūpnīcas iestatījumiem?

Ieslēgšanas brīdī vienlaikus nospiediet pogas Exit, UP un DOWN, līdz dzirdat skaņas signālu.

Karstā gaisa plūsma ir nepietiekama, ko darīt?

Pārbaudiet, vai gaisa šļūtene nav bojāta, saliekta vai sagriezta. Atvienojiet instrumentu un pārbaudiet to. Ja nepieciešams, nododiet remontā kvalificētam personālam.

Kā pārslēgties starp °C un °F?

1. izvēlnē izvēlieties opciju °C °F, lai izvēlētos vēlamo temperatūras vienību.

Kā konfigurēt pārlodēšanas profilu?

1. izvēlnē izmantojiet opciju Profil, lai iestatītu līdz 5 parametru komplektiem (temperatūra, gaisa plūsma, laiks). Pēc tam varat aktivizēt automātisko norisi.

Kā pieslēgt Zero Smog sistēmu?

2. izvēlnē iestatiet komutācijas izeju uz FS ON, lai aktivizētu Zero Smog funkciju. Pārliecinieties, ka saskarnes vadu savienojums ir pareizs.

Instruments paliek auksts, neskatoties uz ieslēgšanu, kāpēc?

Stacija, iespējams, ir gaidīšanas vai automātiskas izslēgšanās režīmā. Nospiediet pogu UP vai DOWN, lai atkārtoti aktivizētu instrumentu. Pārbaudiet arī tīkla spriegumu.

LIETOŠANAS INSTRUKCIJA W 101 H Weller

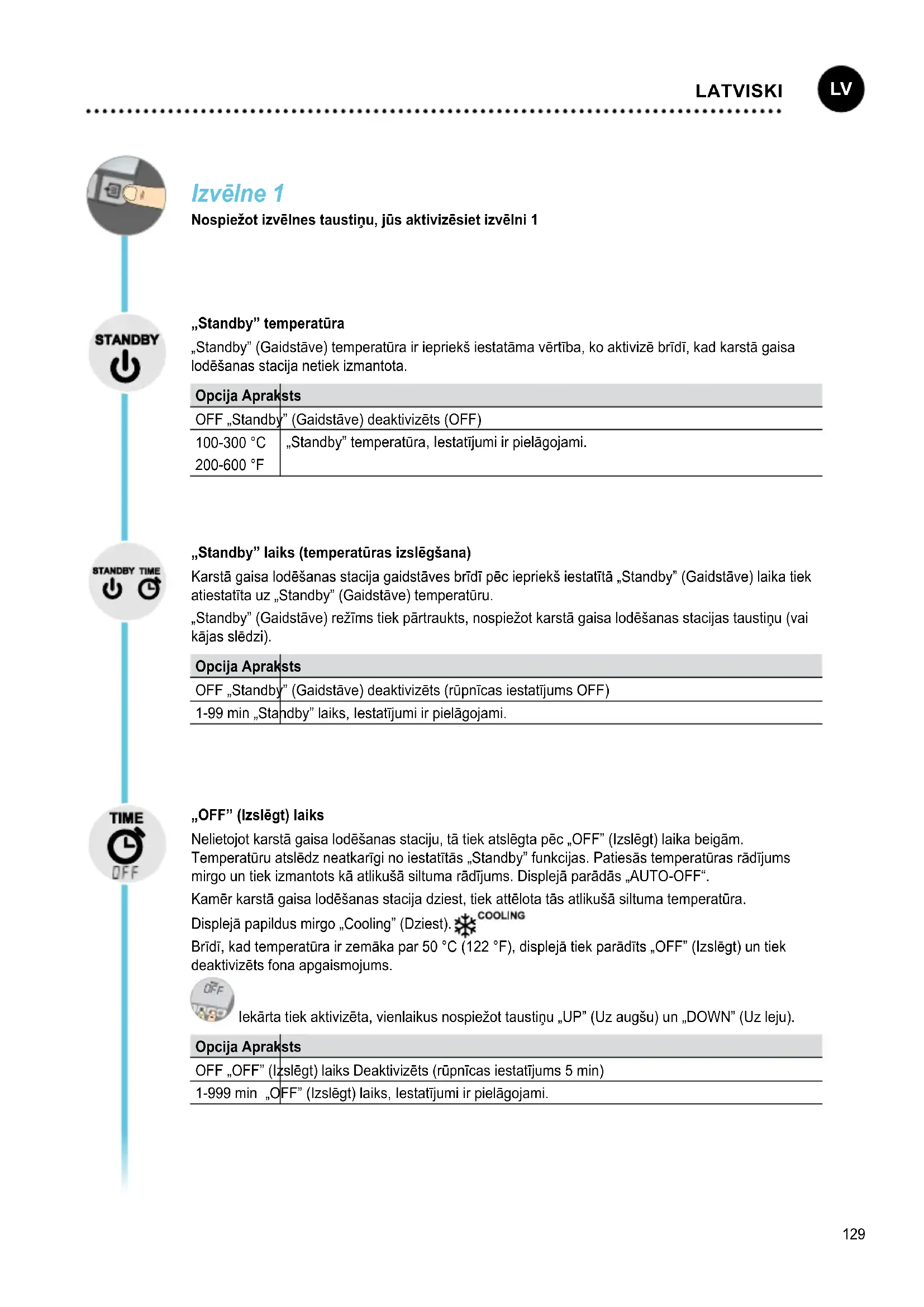

Nospiežot izvēlnes taustiņu, jūs aktivizēsiet izvēlni 1

„Standby“ temperatūra

„Standby” (Gaidstāve) temperatūra ir iepriekš iestatāma vērtība, ko aktivizē brīdī, kad karstā gaisa lodēšanas stacija netiek izmantota.

Opcija Apraksts

OFF „Standby" (Gaidstāve) deaktivizēts (OFF)
100-300 °C	„Standby" temperatūra, lestatījumi ir pielāgojami.
200-600 °F

„Standby” laiks (temperatūras izslēgšana)

Karstā gaisa lodēšanas stacija gaidstāves brīdī pēc iepriekš iestatītā „Standby” (Gaidstāve) laika tiek atiestatīta uz „Standby” (Gaidstāve) temperatūru.

„Standby” (Gaidstāve) režīms tiek pārtraukts, nospiežot karstā gaisa lodēšanas stacijas taustiņu (vai kājas slēdzi).

Opcija Apraksts

OFF „Standby” (Gaidstāve) deaktivizēts (rūpnīcas iestatījums OFF)

1-99 min „Standby” laiks, Iestatījumi ir pielāgojami.

„OFF" (Izslēgt) laiks

Nelietojot karstā gaisa lodēšanas staciju, tā tiek atslēgta pēc „OFF” (Izslēgt) laika beigām.

Temperatūru atslēdz neatkarīgi no iestatītās „Standby” funkcijas. Patiesās temperatūras rādījums mirgo un tiek izmantots kā atlikušā siltuma rādījums. Displejā parādās „AUTO-OFF“.

Kamēr karstā gaisa lodēšanas stacija dziest, tiek attēlota tās atlikušā siltuma temperatūra.

Displejā papildus mirgo „Cooling” (Dziest). COOLING

Brīdī, kad temperatūra ir zemāka par 50 °C (122 °F), displejā tiek parādīts „OFF” (Izslēgt) un tiek deaktivizēts fona apgaismojums.

lekārta tiek aktivizēta, vienlaikus nospiežot taustiņu „UP“ (Uz augšu) un „DOWN“ (Uz leju).

Opcija Apraksts

OFF „OFF" (Izslēgt) laiks Deaktivizēts (rūpnīcas iestatījums 5 min)

1-999 min „OFF" (Izslēgt) laiks, Iestatījumi ir pielāgojami.

Intervāla funkcija

Opcija 1 (rūpnīcas iestatījums):

lestatiet kājas slēdža funkciju uz „FS ON” (leslēgt FS).

Temperatūras diapazona ierobežojums līdz ± 1–99 °C (± 1–180 °F) atbilstoši „LOCK” (Blokēt) funkcijas fiksētajai temperatūrai.

Tādējādi fiksētā temperatūra ir iestatāmās temperatūras diapazona vidējā temperatūra.

Opcija 2:

lestatiet kājas slēdža funkciju uz „FS OFF" (lzslēgt FS).

Nemot vērā iestatīto, fiksēto temperatūru, ar „WINDOW” (Intervāls) funkcijas palīdzību var iestatīt temperatūras diapazonu no ± 1–99 °C (± 1–180 °F). Ja esošā temperatūra atrodas šajā diapazonā, tiek savienots kontakts bez potenciāla (optrona izeja).

Opcija Apraksts

OFF Intervāla funkcija Deaktivizēts (rūpnīcas iestatījums OFF)
1-99 °C	Intervāla funkcija, lestatījumi ir pielāgojami.
1-180 °F

LOCK

LOCK

Stacijas blokēšana. Pēc blokēšanas vairs nav iespējams veikt izmainas iekārtas iestatījumos.

Iznēmums 1: Intervāla funkcija Opcija 1.

Iznēmums 2: Skatiet izvēlnes punktu „PROFIL” (Profils)

Visus pārējos iestatījumus nav iespējams pāriestatīt līdz atblokēšanai.

lekārtas blokēšana

Iestatiet vēlamo trīsciparu blokēšanas kodu (no 001 līdz 999) un apstipriniet to ar izvēles taustiņu.

Blokešana ir aktīva (displejā redzama atslēga).

lekārtas atblokēšana

Nospiediet izvēlnes taustiņu. Displejā tiek parādīts „ON” (leslēgt).

Apstipriniet to ar izvēlnes taustiņu.

Vai esat aizmirsis kodu?

Vērsieties mūsu klientu

apkalpošanas centrā: technical-

[e-mail]

nobīde

Faktisko karstā gaisa temperatūru var pielāgot, ievadot temperatūras nobīdi ± 40 °C (± 72 °F).

°C °F

Temperatūras mērvienību pārslēgšana.

Opcija Apraksts

°C pēc Celsija skalas

°F pēc Fārenheita skalas

Profils

Šajā izvēlnes punktā var aktivizēt un iestatīt līdz pat 5 parametru komplektiem, kā arī aktivizēt automātisku atseviško soļu darbību („Reflow“ (Sakārtot plūdumu) profils).

Atkaribā no parametru komplekta var individuāli iestatīt temperatūru, gaisa daudzumu un laiku.

„Reflow" (Sakārtot plūdumu) profilu var individuāli konfigurēt augšupvērstā secībā no atsevišķajiem parametru komplektiem 1–5.

lestatīto „Reflow” (Sakārtot plūdumu) profilu var aktivizēt:

piem., 1, 3 un 5

©

①

③

⑤

②

④

lestatītos parametru komplektus var mainīt.

piem., 2, 4 un 5 (Bez simbola vai profila automātiskā režīma ▶)

„Reflow” (Sakārtot plūdumu) profilus un parametru komplektu galvenajā ekrānā var ieslēgt un izslēgt ar taustiņu „Exit” (Iziet).

Ja automātiskā darbība ir deaktivizēta, tad ar taustiņu „UP” (Uz augšu) un „DOWN” (Uz leju) var atlasīt atsevišķus parametru komplektus.

„Reflow” (Sakārtot plūdumu) profilus un parametru komplektus var aktivizēt un apturēt ar taustiņu „Air” (Gaiss) un pirksta slēdzi (kājas slēdzi).

Ja ir aktivizēts „LOCK“ (Blokēt), var atlasīt un aktivizēt tikai „Reflow“ (Sakārtot plūdumu) profilu vai aktivizētos parametru komplektus.

Izvēlne 2

Ilgi turot nospiestu (3 sekundes) izvēlnes taustiņu, aktivizēsiet 2. izvēlni.

Opcija Apraksts
ON Fiksētās	temperatūras Aktivizēts
OFF Fiksētās	temperatūras Deaktivizēts (rūpnīcas iestatījums)

Opcija Apraksts

ON Air Aktivizē/deaktivizē karsto gaisu ar taustiņu „Air” (Gaiss) (vienmēr aktīvs profila režīmā)Gaisa apjoma izvēle ar taustiņu „Down” (Uz leju)Temperatūras izvēle ar taustiņu „UP” (Uz augšu)

OFF Air Taustiņš „Air” (Gaiss) = Gaisa apjoma iestatījums

Fona apgaismojums

Opcija Apraksts

0-100% Škidro kristālu displeja gaišums

Bezpotenciāla slēguma izeja

„Zero Smog“ (Bez smoga) vai robota izejas izvēle

Opcija Apraksts

FS ON Kājas slēdža funkcija & „Zero Smog” (Bez smoga) izeja aktivizēta

FS OFF RS232 & Robota izeja aktivizēta (rūpnīcas iestatījums)

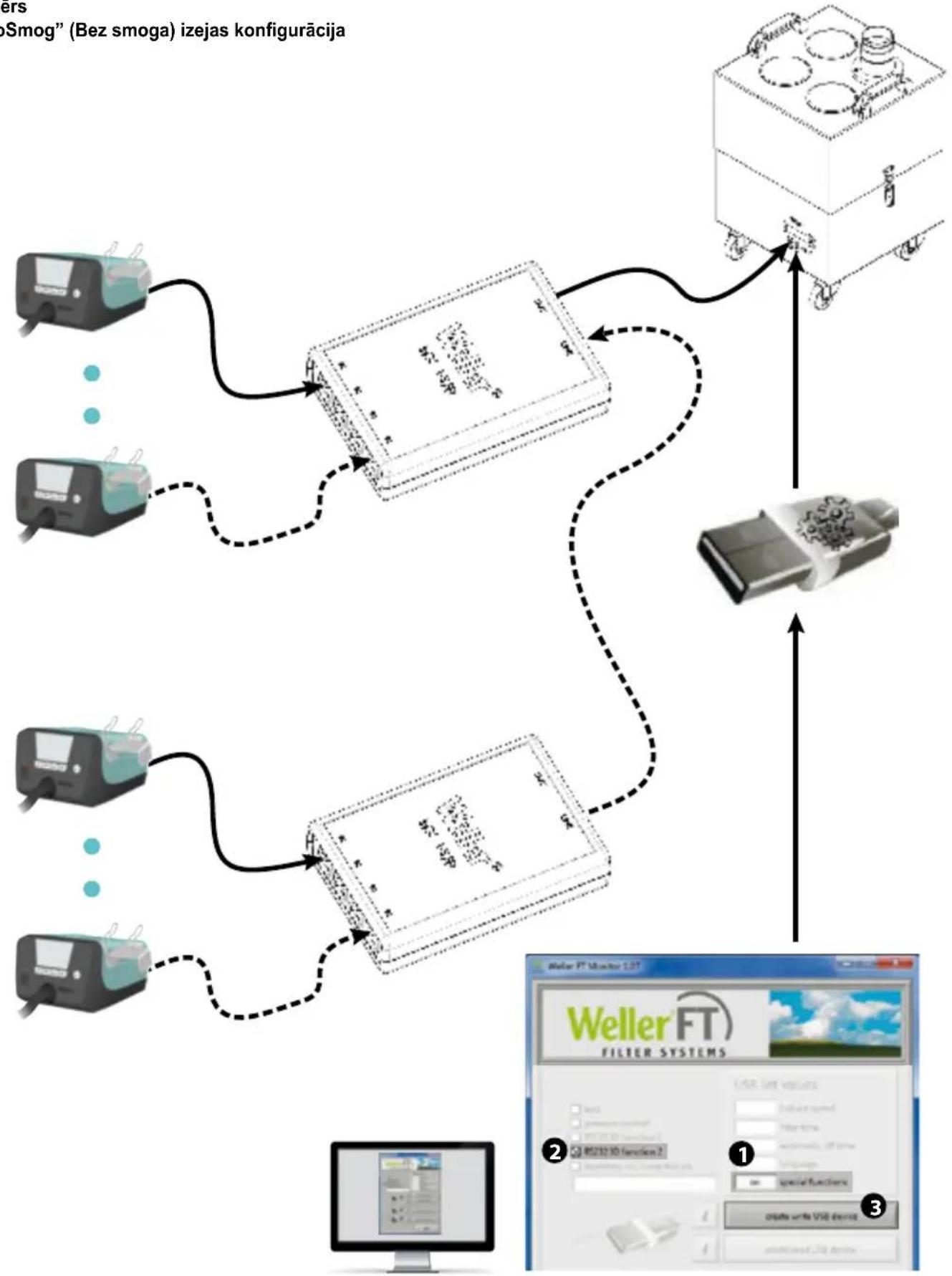

Piemërs

„ZeroSmog“ (Bez smoga) izejas konfigurācija

Atiestatīšana uz rūpnīcas iestatījumiem

leslēdzot: Turiet nospiestus taustiņus „Exit” (Iziet), „UP” (Uz augšu) un „DOWN” (Uz leju), līdz atskan skaņas signāls

Paziņojumi par traucējumiem un traucējumu novēršana

Paziņojums/pazīme lespējamais iemesls Veicamā darbība
• Nedarbojas displejs (displejs izslēgts)	• Nav strāvas • leslēdziet elektriskās barošanas slēdzi• Pārbaudiet spriegumu• Pārbaudiet iekārtas drošinātājus
• OFF • Stacija ir „Standby” (Gaidstāve) vai „OFF” (Izslēgt) režīmā	• Atkārtoti aktivizējiet lodēšanas instrumen-tu ar taustiņu „UP” (Uz augšu) vai „Down” (Uz leju)
• Instruments nesilst	• Stacija ir „Standby” (Gaidstāve) vai „OFF” (Izslēgt) režīmā• Tīkla sprieguma traucējums	• Nospiediet pirksta vai kājas slēdzi• Pārbaudiet strāvas tīkla padevi
• Stacija nedarbojas kā ierasts	• Parametrs ir pāriestatīts	• Atiestatiet stacijas rūpnīcas iestatījumus
• Nav iespējams veikt iestatījumu izmaiņas	• lekārta blokēta • lekārtas atblokēšana
• Nepietiekams karstā gaisa daudzums	• Šļūtene ir bojāta, saliekta vai savērpusies	• Atvienojiet iekārtu no strāvas padeves sprieguma• Pārbaudiet šļūteni• Laujiet speciālistam veikt iekārtas remontu
• „Zero Smog” nesāk darbu • Nav strāvas• Nav signāla	• Pārbaudiet strāvas tīkla padevi• Pārbaudiet saskarnes vadojumu• Pārbaudiet saskarnes iestatījumus
• Err 1	• Nepareizs strāvas padeves spriegums	• Pārbaudiet spriegumu
• Err 2	• Bojāta apsildes patrona	• Lieciet speciālistam nomainīt apsildes patronu

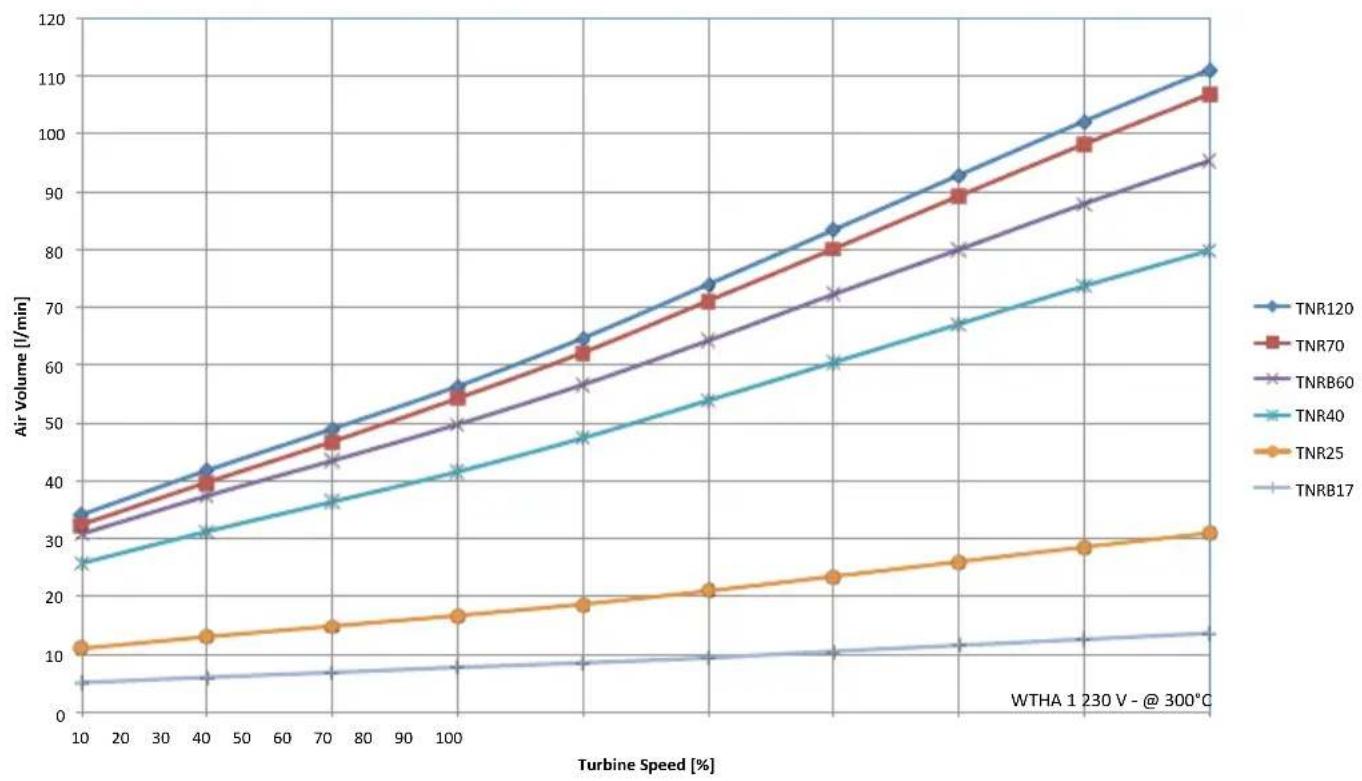

Gaisa plūsmas apjoms

Air Volume [l/min]
