| Typ produktu | Stacja do lutowania na gorące powietrze |
| Marka | Weller |
| Model | W 101 H |
| Wyświetlacz | Wyświetlacz LCD z regulowanym podświetleniem (0-100%) |
| Jednostka temperatury | °C lub °F przełączalne |
| Zakres temperatury czuwania | 100-300 °C |
| Regulacja offsetu | ±40 °C (±72 °F) |
| Przepływ powietrza | Zmienny w zależności od końcówki, do 112 L/min |
| Menu | Menu 1 (ustawienia główne) i Menu 2 (parametry zaawansowane) |
| Funkcja czuwania | Regulowana temperatura czuwania (wyłączona lub 100-300 °C) i opóźnienie (1-99 min) |
| Automatyczne wyłączanie (Auto-Off) | Regulowane opóźnienie (OFF lub 1-999 min) |
| Blokada (Lock) | Za pomocą 3-cyfrowego kodu (001-999) |
| Profile lutowania rozpływowego | 5 zestawów regulowanych parametrów (temperatura, przepływ powietrza, czas) |
| Wyjście potencjałowe | Do sterowania Zero Smog lub robotem (max. 50 V / 20 mA) |
| Interfejs | RS232, sterowanie nożne |
| Reset do ustawień fabrycznych | Możliwy podczas włączania zasilania (przyciski Exit, UP, DOWN) |
| Bezpieczeństwo | Wyświetlanie ciepła resztkowego, ochrona przed awariami |
| Konserwacja i czyszczenie | Regularne czyszczenie narzędzia, sprawdzanie węża powietrza |
| Części zamienne | Kartridż grzewczy, wąż powietrza, wymienne końcówki |
| Możliwość naprawy | Naprawa wyłącznie przez wykwalifikowany personel |
| Kompatybilne akcesoria | Końcówki TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17 |
Często zadawane pytania - W 101 H Weller
Pytania użytkowników dotyczące W 101 H Weller
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Spawarka w formacie PDF za darmo! Znajdź swoją instrukcję W 101 H - Weller i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. W 101 H marki Weller.
INSTRUKCJA OBSŁUGI W 101 H Weller

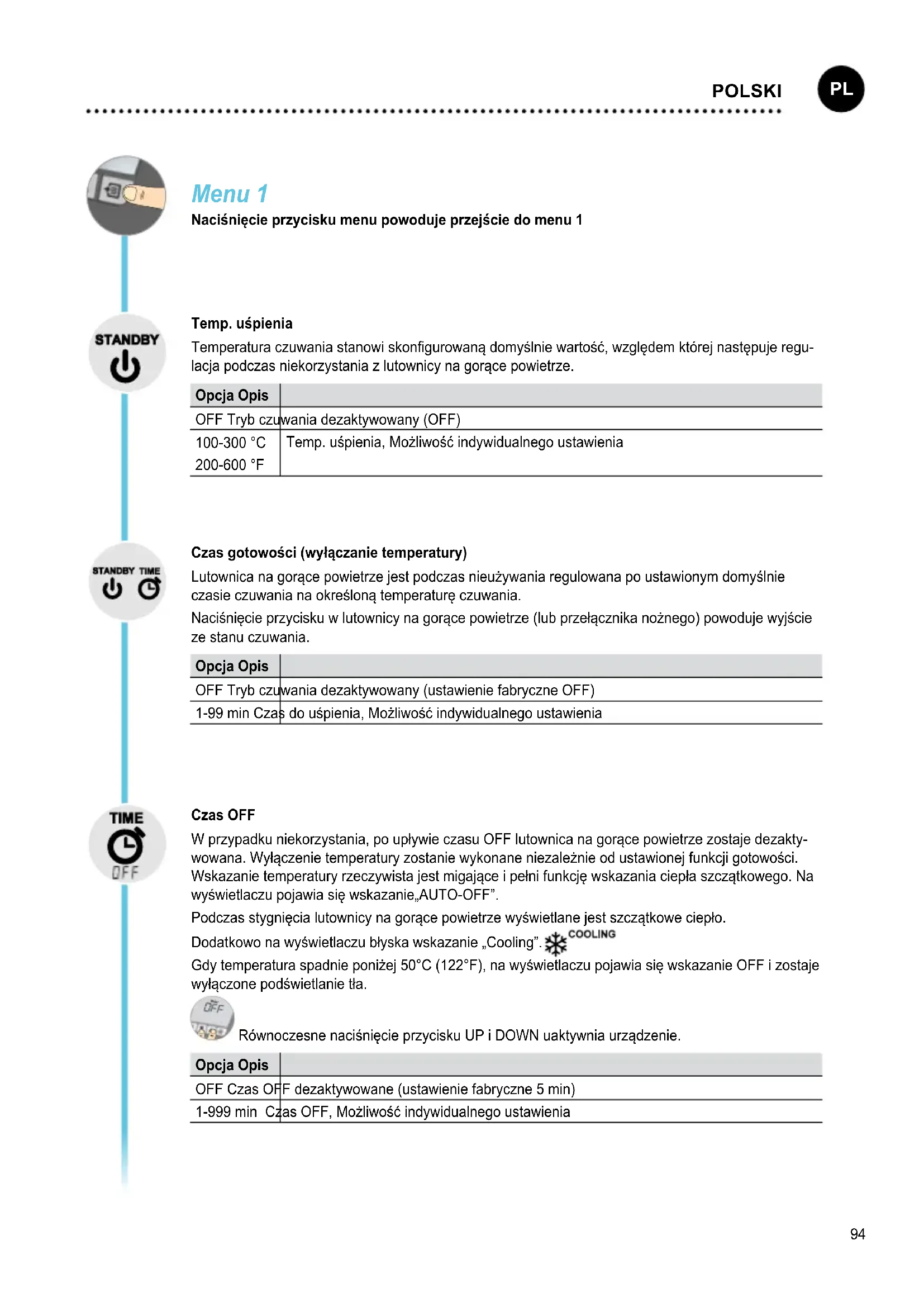

Naciśnięcie przycisku menu powoduje przejście do menu 1
Temp. uśpienia
Temperatura czuwania stanowi skonfigurowaną domyślnie wartość, względem której następuje regulacja podczas niekorzystania z lutownicy na gorące powietrze.
| Opcja Opis | |
| OFF Tryb czuwania dezaktywowany (OFF) | |
| 100-300 °C | Temp. uśpienia, Możliwość indywidualnego ustawienia |
| 200-600 °F | |
Czas gotowości (wyłączanie temperatury)
Lutownica na gorące powietrze jest podczas nieużywania regulowana po ustawionym domyślnie czasie czuwania na określoną temperaturę czuwania.
Naciśnięcie przycisku w lutownicy na gorące powietrze (lub przełącznika nożnego) powoduje wyjście ze stanu czuwania.
| Opcja Opis | |
| OFF Tryb czuwania dezaktywowany (ustawienie fabryczne OFF) | |
| 1-99 min Czas do uśpienia, Możliwość indywidualnego ustawienia | |
Czas OFF
W przypadku niekorzystania, po upływie czasu OFF lutownica na gorące powietrze zostaje dezaktywowana. Wyłączenie temperatury zostanie wykonane niezależnie od ustawionej funkcji gotowości. Wskazanie temperatury rzeczywista jest migające i pełni funkcję wskazania ciepła szczątkowego. Na wyświetlaczu pojawia się wskazanie „AUTO-OFF”.
Podczas stygnięcia lutownicy na gorące powietrze wyświetlane jest szczątkowe ciepło.
Dodatkowo na wyświetlaczu błyska wskazanie „Cooling”.
Gdy temperatura spadnie poniżej 50°C (122°F), na wyświetlaczu pojawia się wskazanie OFF i zostaje wyłączone podświetlanie tła.
Równoczesne naciśnięcie przycisku UP i DOWN uaktywnia urządzenie.
| Opcja Opis | |
| OFF Czas OFF dezaktywowane (ustawienie fabryczne 5 min) | |
| 1-999 min Czas OFF, Możliwość indywidualnego ustawienia | |
Funkcja Window
Opcja 1 (ustawienie fabryczne):
Ustawić przełącznik nożny funkcji w ustawieniu FS ON.
Ograniczenie zakresu regulacji do maks. ± 1-99°C (±1-180°F) w odniesieniu do temperatury zablokowanej przez funkcję „LOCK”.
Zablokowana temperatura stanowi więc środek ustawionego okna temperatur.
Opcja 2:
Ustawić przełącznik nożny funkcji w ustawieniu FS OFF.
Wychodząc od ustawionej i zablokowanej wartości temperatury, można za pomocą funkcji WINDOW regulować temperaturę w zakresie ± 1-99°C (± 1-180°F). Jeżeli rzeczywista temperatura mieści się w tym okienku, styk nieuziemiony (wyjście transoptora) włącza się.
| Opcja Opis | |
| OFF Funkcja | Window dezaktywowane (ustawienie fabryczne OFF) |
| 1-99 °C | Funkcja Window, Możliwość indywidualnego ustawienia |
| 1-180 °F |
LOCK
LOCK
Blokowanie stacji. Po zablokowaniu w urządzeniu nie można już zmieniać ustawień.
Wyjątek 1: Funkcja Window Opcja 1.
Wyjątek 2: Patrz punkt menu PROFIL
Wszelkie inne ustawienia nie będą mogły być zmieniane, aż do chwili odblokowania urządzenia.
Blokowanie stacji
Ustawić żądany trzycyfrowy kod blokady (w zakresie 001-999) i potwierdzić przyciskiem menu.
Blokada jest aktywna (na wyświetlaczu widać symbol klódki).
Odblokowanie stacji
Nacisnąć przycisk menu. Na wyświetlaczu pojawia się wskazanie ON
Ustawić trzycyfrowy kod blokady.
Potwierdzić kod przyciskiem menu.
Zapomniałeś kod?
Prosimy o kontakt z naszym serwisem: technical-service@weller-tools.com
Offset
Rzeczywista temperatura lutownicy na gorące powietrze może być zmieniana o ± 40°C (± 72°F) poprzez wprowadzenie offsetu temperatury.
°C °F
Przełączanie jednostki temperatury.
| Opcja Opis | |
| °C Celsjusza | |
| °F Fahrenheita |
Profil
W tym punkcie menu można uaktywnić i ustawić nawet 5 zestawów parametrów, jak również uaktywnić automatyczny przebieg poszczególnych kroków (profil Reflow).
W zależności od zestawu parametrów istnieje możliwość indywidualnego ustawienia temperatury, przepływu powietrza i czasu.
Profil Reflow można indywidualnie konfigurować narastająco z poszczególnych parametrów od 1 do 5.
Ustawiony profil Reflow można odtworzyć:
np. 1,3i5 ①
③
⑤
②
④
Ustawione zestawy parametrów można zmieniać:
np. 2, 4 i 5 (bez symbolu lub profilu automatyki)
Profile Reflow i zestawy parametrów można włączać i wyłączać na ekranie głównym za pomocą przycisku Exit.
Jeśli automatyczny przebieg jest dezaktywowany, to za pomocą przycisków UP i DOWN można wybierać poszczególne zestawy parametrów.
Profile Reflow i zestawy parametrów można uruchamiać i zatrzymywać za pomocą przycisku Air oraz przycisku na palec (przycisku nożnego).
Po uaktywnieniu opcji LOCK można jedynie wybierać i uruchamiać profil Reflow lub uaktywnione zestawy parametrów.
Menu 2
Dłuższe naciśnięcie (3 sek.) przycisku menu powoduje przejście do menu 2
| Opcja Opis | |
| ON Temperatury stałe uaktywnione | |
| OFF Temperatury stałe dezaktywowane (ustawienie fabryczne) | |
Ustawienie funkcji przycisków
Przełączenie sposobu działania przycisków Air / UP i DOWN.
| Opcja Opis | |
| ON Air Uruch | omienie/zatrzymanie nadmuchu gorącego powietrza przyciskiem Air (W trybie profilu zawsze aktywne)Wybór ilości powietrza przyciskiem DOWNWybór temperatury przyciskiem UP |
| OFF Air Przycisk Air = Nastawianie ilości powietrza | |
Podświetlanie
| Opcja Opis | |
| 0-100% Jasność LCD | |
Bezpotencjałowe wyjście przełączające
Wybór wyjścia Zero Smog lub wyjścia robota
| Opcja Opis | |
| FS ON Funkoja przełącznika nożnego & Wyjście Zero Smog uaktywnione | |
| FS OFF RS232 & Wyjście robota uaktywnione (ustawienie fabryczne) | |
Przykład
Konfiguracja wyjścia ZeroSmog


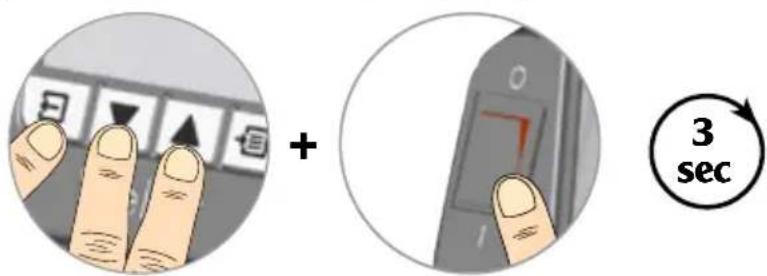

Resetowanie do nastawy fabrycznej
Podczas włączania: Exit, UP i DOWN do usłyszenia sygnału dźwiękowego
Komunikaty o błędach i usuwanie błędów
| Komunikat/Oznaka Możliwa przyczyna Środki zaradcze | ||
| • Wyświetlacz nie działa(Wyświetlacz wyłączony) | • brak napięcia sieciowego • Włącz włącznik sieciowy• Sprawdź napięcie sieciowe• Sprawdź zabezpieczenie urządzenia | |
| • OFF • Stacja jest w trybie czuwania lub wyłączenia | • Ponownie uaktywnić narzędzie lutownicze przyciskami UP lub DOWN | |
| • Narzędzie pozostaje zimne • Stacja jest w trybie czuwania lub wyłączenia• Usterka napięcia sieciowego | • Dotknąć przełącznik palcem lub nogą• Sprawdzić zasilanie sieciowe | |
| • Stacja nie działa w typowy sposób | • Przestawione parametry • Zresetować stację do ustawień fabrycznych | |
| • Nie można zmienić ustawień | • Stacja zablokowana | • Odblokowanie stacji |
| • Niewystarczająca ilość gorącego powietrza | • Uszkodzony, zagięty lub skręcony przewód elastyczny | • Odłączyć urządzenie od napięcia sieciowego• Sprawdzić przewód elastyczny• Zlecić naprawę urządzenia specjaliście |
| • System Zero Smog nie uruchamia się | • brak napięcia sieciowego• Brak sygnału | • Sprawdzić zasilanie sieciowe• Sprawdzić okablowanie interfejsu• Sprawdzić ustawienia interfejsu |
| • Err 1 | • Nieprawidłowe napięcie sieciowe | • Sprawdź napięcie sieciowe |
| • Err 2 | • Uszkodzony wkład grzewczy | • Zlecić wymianę wkładu grzewczego specjaliście |

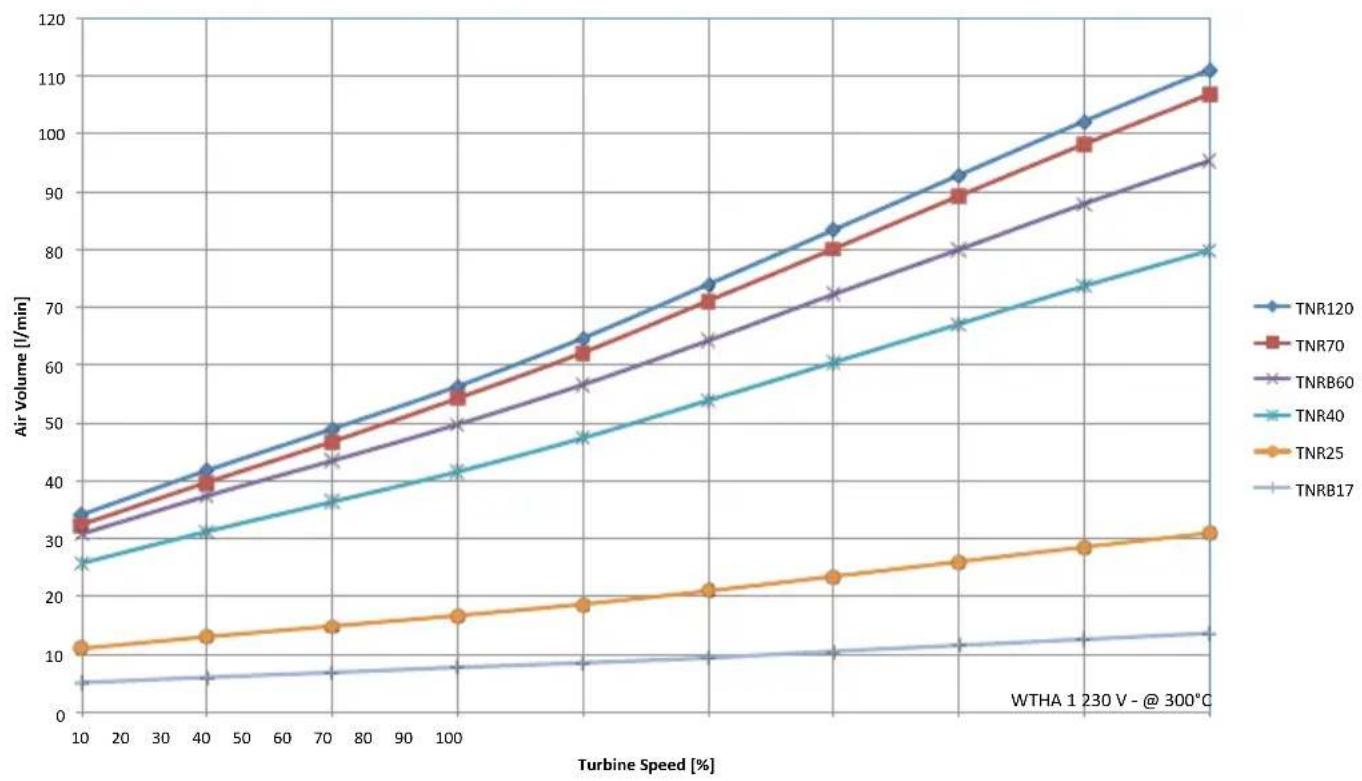

Air flow
Air Volume [l/min]
