Typ produktu	Stacja lutownicza
Marka	Weller
Model	TCPS
Moc	80 W
Napięcie zasilania	230 V ~ 50 Hz
Zakres temperatur	150 °C - 450 °C
Stabilność temperatury	± 2 °C
Typ grotu	Wymienny grot lutowniczy
Wymiary (dł. x szer. x wys.)	170 x 120 x 90 mm
Waga	1,2 kg
Główne funkcje	Regulacja elektroniczna, automatyczne przejście w tryb czuwania, kompensacja temperatury
Konserwacja i czyszczenie	Regularnie czyścić grot, używać wilgotnej gąbki, unikać wstrząsów
Bezpieczeństwo	Bezpiecznik ochronny, ognioodporna podstawa, automatyczne wyłączanie
Części zamienne i możliwość naprawy	Dostępne groty, element grzejny, wymienny przewód zasilający
Informacje ogólne	Instrukcja w wielu językach, 68 stron, łatwa do pobrania

Często zadawane pytania - TCPS Weller

Jak ustawić temperaturę na stacji Weller TCPS?

Użyj pokrętła lub przycisków (w zależności od modelu), aby wyregulować temperaturę. Zakres wynosi od 150°C do 450°C. Poczekaj, aż temperatura się ustabilizuje przed lutowaniem.

Jaki typ grotu stosować do lutowania elementów elektronicznych?

Do elementów elektronicznych wybierz cienki grot (typ B) dla dobrej precyzji. Do większych lutów zalecany jest szerszy grot (typ D).

Jak czyścić grot lutownicy?

Użyj wilgotnej gąbki lub pianki czyszczącej. Delikatnie wytrzyj gorący grot. Unikaj metalowych szczotek, które mogą go uszkodzić.

Co zrobić, jeśli stacja nie grzeje?

Najpierw sprawdź bezpiecznik ochronny. Jeśli jest nienaruszony, sprawdź przewód zasilający i złącze lutownicy. Jeśli problem nie ustępuje, skontaktuj się z serwisem.

Czy mogę pozostawić stację włączoną bez nadzoru?

Nie. Mimo że stacja posiada automatyczne przejście w tryb czuwania, pozostawienie jej bez nadzoru jest niebezpieczne. Zawsze wyłączaj ją po użyciu.

Jak wymienić grot lutownicy?

Odłącz stację, pozwól jej ostygnąć. Odkręć nakrętkę mocującą i wyjmij stary grot. Włóż nowy i dokręć. Nie dokręcaj zbyt mocno.

Jakie jest zużycie energii elektrycznej stacji Weller TCPS?

Moc wynosi 80 W, co odpowiada poborowi prądu około 0,35 A przy napięciu 230 V.

Czy stacja posiada automatyczne wyłączanie?

Tak, funkcja automatycznego przejścia w tryb czuwania obniża temperaturę po okresie bezczynności, a następnie całkowicie wyłącza stację po pewnym czasie.

Jaka jest żywotność grotu?

Zależy to od użytkowania, ale zazwyczaj kilka miesięcy do roku, jeśli jest prawidłowo konserwowany (czyszczenie, cynowanie).

Gdzie mogę znaleźć części zamienne do Weller TCPS?

Groty, elementy grzejne i przewody są dostępne u autoryzowanych dealerów Wellera lub na oficjalnej stronie internetowej.

INSTRUKCJA OBSŁUGI TCPS Weller

1. Uwaga! 33

2. Opis Dane techniczne 33

3. Uruchomienie 33

4. Eksploatacja z użyciem zewnętrznego czujnika 34

5. Wskazania błędów na wyświetlaczu (4) 34

6. Dalsze funkcje Power "On Routinen" 35

7. Akcesoria 35

8. Zakres wyposażenia 35

Tartalomjegyzék

Dziękujemy za zaufanie okazane nam przy zakupie płyty grzewczej Weller WHP 3000. Za podstawę produkcji przyjęliśmy surowe wymogi jakościowe, które zapewniają nienaganne działanie tego urządzenia i umożliwiają osiągnięcie optymalnych wyników przy pracach lutowniczych.

1. Uwaga!

Przed uruchomieniem urządzenia należy przeczytać uważnie niniejszą instrukcję obsługi oraz wskazówki bezpieczeństwa. Nieprzestrzeganie przepisów bezpieczeństwa stanowi niebezpieczeństwo utraty zdrowia lub życia.

Za inne, niezgodne z niniejszą instrukcją obsługi użytkowanie oraz samowolne zmiany w urządzeniu producent nie ponosi odpowiedzialności.

Płyta grzewcza Weller WHP 3000 odpowiada deklaracji zgodności EG zgodnie z podstawowymi wymogami bezpieczeństwa wg norm 2004/108/EG, 2006/95/EG oraz 2011/65/EU (RoHS).

2. Opis

Płyta grzewcza WHP 3000 wyposażona jest w 3 wysoko-temperaturowe promienniki na podczerwień, które zapewniają użytkownikowi różnorodne możliwości przy wstępnym podgrzewaniu podzespołów elektronicznych. Wysoko-temperaturowe promienniki wydzielają energię przeważnie w zakresie fal o długości 2 - 10 Km, zapewniając tym samym szybkie i efektywne nagrzewanie nowoczesnych materiałów. Cyfrowy układ regulacyjny zapewnia precyzyjną regulację temperatury i wspomaga wiele funkcji specjalnych takich jak automatyczne wyłączenie AUTO OFF lub funkcję temperatury Standby. Wartość zadana i rzeczywista wyświetlana jest cyfrowo. Dzięki możliwości przełączania dostępne są dwa różne wymiary stref grzejnych. Za pomocą zewnętrznego czujnika (opcja) można regulować temperaturę we wskazanym punkcie pomiaru.

Zintegrowane złącze RS232 umożliwia zewnętrzne sterowanie poprzez cyfrową stację gorącego powietrza Weller WHA 3000P / WHA 3000V. W tym celu płyta grzewcza WHP 3000 służąca do podgrzewania od spodu, zintegrowana jest z 3-stopniowym profilem czasowym dla temperatur.

Dane techniczne

Wymiary: 254 x 395 x 70 mm

(szer. x dł.x wys.) 10 x 15,55 x 2,75 inch

Napięcie sieciowe: 230 V (120 V); 50 Hz (60 Hz)

Moc:

T0053338699 Mała strefa grzejna 600 W

T0053364699 Duża strefa grzejna 1200 W

Zakres temperatur: 50°C - 400°C (150°F - 750°F)

Klasa ochronna: 1

3. Uruchomienie

W pobliżu płyty grzewczej nie mogą znajdować się żadne łatwopalne i wrażliwe na temperaturę przedmioty. Upewnić się, czy płyta grzewcza jest wyłączona. Zwrócić uwagę na prawidłowe napięcie sieciowe. Podłączyć urządzenie do sieci (12). Za pomocą włącznika sieciowego (6) włączyć urządzenie. Podczas włączania urządzenia przeprowadzany jest test samoczynny, w czasie którego wszystkie wyświetlacze (4) są aktywne. Następnie na krótko wyświetli się ustawiona temperatura (wartość zadana) oraz wersja temperatury (°C / °F). Potem wyświetlacz automatycznie przełącza się na wskazania wartości rzeczywistej. Czerwony punkt świeci się na wyświetlaczu (8). Ten punkt służy jako optyczna kontrola regulacji. Permanentne podświetlenie oznacza, że system się nagrzewa. Migające światło sygnalizuje osiągnięcie temperatury roboczej.

3.1. Ustawienie temperatury

Wyświetlacz cyfrowy (4) pokazuje zasadniczo wartość temperatury rzeczywistej. Poprzez użycie przycisku UP lub DOWN (5)(7) wyświetlacz cyfrowy (4) pokaże ustawioną wartość zadaną. Ustawiona wartość zadana (migający wyświetlacz) może być zmieniona jeśli na krótko zostanie naciśnięty lub przytrzymany przycisk (5)(7) UP lub DOWN. Jeśli wciśnięty przycisk zostanie przytrzymany, wartość zadana będzie zmieniała się w szybkim tempie. W momencie puszczenia przycisku, po ok. 2 sek. cyfrowy wyświetlacz (4) automatycznie wskaże wartość rzeczywistą.

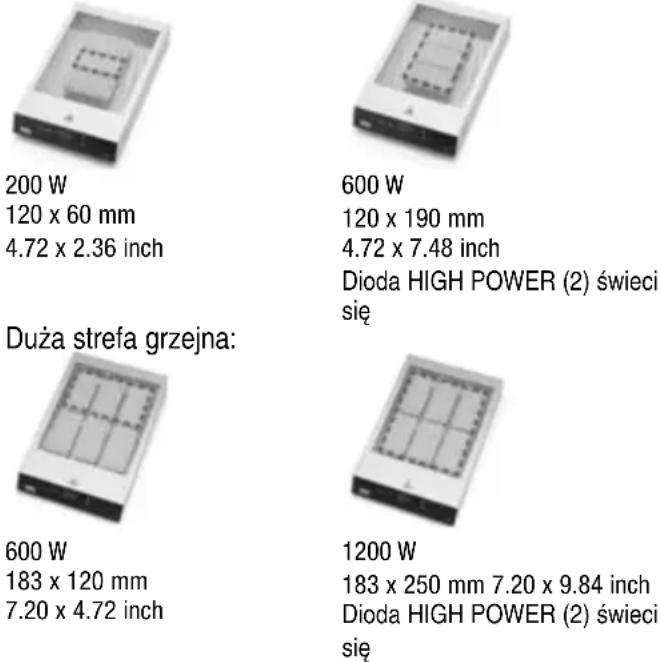

3.2. Przełączenie na dużą / małą strefę grzejną

Do dyspozycji są dwa różne poziomy mocy i wymiary aktywnej strefy grzejnej. Przełączanie odbywa się poprzez przyciśnięcie przycisku (9) HIGH POWER.

Mała strefa grzejna:

200 W
120 x 60 mm
4.72 x 2.36 inch

600 W

183 x 120 mm

7.20 x 4.72 inch

600 W

120 x 190 mm

4.72 x 7.48 inch

Dioda HIGH POWER (2) świeci się

1200 W

183 x 250 mm 7.20 x 9.84 inch

Dioda HIGH POWER (2) świeci się

Wskazówka:

Strefę grzejną należy zdefiniować przed użyciem urządzenia (stan zimny). Przełączenie strefy grzejnej z małej na dużą w stanie spoczynku, powoduje wydłużenie się czasu nagrzewania dodatkowych promienników.

3.3. Ręczne wyłączenie temperatury (OFF)

Równoczesne użycie przycisków UP i DOWN powoduje wyłączenie temperatury. Na wyświetlaczu (4) pokaże się OFF

Przy dodatkowo uaktywnionej funkcji Standby, temperatura zostanie obniżona do 100°C (212°F). Na wyświetlaczu (4) pokaże się Stb

3.4. Automatyczne wyłączenie temperatury (Funkcja AUTO OFF)

Jeśli przytrzymany zostanie (ok. 3 sek.) przycisk HIGH POWER (2) funkcja AUTO OFF sygnalizowana jest na wyświetlaczu migotaniem. Wyłączenie temperatury następuje automatycznie. Poprzez użycie przycisku UP lub DOWN (5)(7) możliwe jest ustawienie w odstępach 5-minutowych czasu wyłączania w zakresie od 5 - 600 min. Przy ustawieniu mniejszym jak 5 minut automatycznie wyłączy się funkcja wyłączania temperatury i na wyświetlaczu (4) pokaże się OFF.

Przy dodatkowo uaktywnionej funkcji Standby, temperatura zostanie obniżona do 100°C (212°F). Na wyświetlaczu (4) pokaże się Stb

3.5. Eksploatacja z seryjnym złączem (RS232)

Przy jednoczesnym korzystaniu ze stacji gorącego powietrza WHA 3000P / WHA 3000V sterowanie płytą grzewczą WHP 3000 odbywa się za pomocą seryjnego złącza RS232 (11). Płyta grzewcza służy wtedy do podgrzewania od spodu podzespołów elektronicznych i w automatycznym trybie pracy jest zintegrowana z 3-stopniowym profilem czasowym dla temperatur.

Podczas pracy w automatycznym trybie (dioda Remote (1) świeci) nie można wprowadzać danych bezpośrednio na płycie grzewczej. Jedynie przełączanie stref grzejnych (9) pozostaje aktywne. Ustawienie temperatury odbywa się poprzez stację gorącego powietrza WHA 3000P / WHA 3000V.

Gdy program jest nieaktywny płyta grzewcza pozostaje wyłączona. Na wyświetlaczu (4) pokaże się OFF

Przy dodatkowo uaktywnionej funkcji Standby, temperatura zostanie obniżona do 100°C (212°F). Na wyświetlaczu (4) pokaże się Stb

3.6. Tryb stanu gotowości (funkcja STANDBY)

W trybie stanu gotowości (standby) temperatura zostanie obniżona do 100°C (212°F) wtedy, gdy używa zostanie funkcja wyłączenia temperatury (poprzez OFF, AUTO OFF, RS232).

Tryb stanu gotowości (standby) uaktywniany jest za pomocą funkcji Power On Routine.

W pierwszej kolejności należy wyłączyć urządzenie za pomocą wyłącznika sieciowego (6).

Przycisnąć przycisk HIGH POWER (9) i włączyć urządzenie. Przytrzymać przycisk do momentu, gdy wyświetlacz (4) pokaże - 1 - W momencie puszczenia przycisku HIGH POWER ustawienie zostanie zapamiętane. Funkcja Standby jest aktywna.

Ten sam sposób odnosi się do funkcji wyłączania. Wyświetlacz (4) pokaże - 0 - (ustawienie fabryczne).

4. Eksploatacja z użyciem zewnętrznego czujnika

Istnieje możliwość zastosowania czujnika wartości (parametr regulowany) dla regulacji temperatury poprzez użycie zewnętrznego czujnika. Gdy podłączony zostanie zewnętrzny czujnik, wskazania na wyświetlaczu pokażą zamiast temperatury promiennika, aktualną wartość rzeczywistą zewnętrznego czujnika, która może być regulowana.

Zewnętrzny czujnik, który jest izolowanym elementem termicznym typu K, podłączany jest do gniazda przyłączeniowego (10). Na wyświetlaczu (4) zaświeci się dioda (3).

Wskazówka:

Podstawowym kryterium bezusterkowej pracy jest prawidłowa styczność czujnika z podzespołami lub elementami montażowymi. Korzystając z zewnętrznego czujnika należy dostosować ustawienia temperatury (wartość zadana) do punktu pomiaru.

5. Wskazania błędów na wyświet laczu (4)

--- Nie rozpoznano żadnego czujnika tem peratury

E10 Przekroczono maks. dopuszczalną temperaturę obudowy

6. Dalsze funkcje Power On Routinen

Przełączenie °C / °F

W pierwszej kolejności należy wyłączyć urządzenie za pomocą wyłącznika sieciowego (6). Przycisnąć przycisk DOWN (7) i włączyć urządzenie. Przytrzymać przycisk do momentu, gdy wyświetlacz (4) wskaże °F. W momencie puszczenia przycisku DOWN ustawienie zostanie zapamiętane. Ten sam sposób odnosi się do funkcji °C.

Przywrócenie ustawień fabrycznych (FSE)

W pierwszej kolejności należy wyłączyć urządzenie za pomocą wyłącznika sieciowego (6).

Przycisnąć jednocześnie przyciski UP (5) + DOWN (7) + HIGH POWER (9), i włączyć urządzenie. Przytrzymać wciśnięte przyciski (5, 7, 9) dopóki na wyświetlaczu (4) nie pokaże się FSE.

W momencie puszczenia przycisków (5, 7, 9) ustawienie zostanie zapamiętane.

7. Akcesoria

T005 31 190 99 Zewnętrzny czujnik typ K (0,5mm)

T005 31 191 99 Kabel łączeniowy

T005 33 162 99 WBH 3000 uchwyt do płytek

WBH 3000S uchwyt do płytek z

T005 33 163 99 stojakiem WHA 3000

T005 33 346 99 Stacja gorącego powietrza

WHA 3000P

T005 33 366 99 Stacja gorącego powietrza

WHA 3000V

8. Zakres wyposażenia

Płyta grzewcza WHP 3000

Przewód sieciowy

Instrukcja obsługi

Wskazówki bezpieczenstwa

Zmiany techniczne zastrzeżone!

Zaktualizowane instrukcje obsługi znajdują się pod adresem: www.weller-tools.com.
