Typ produktu	Horkovzdušná pájecí stanice
Značka	Weller
Model	W 101 H
Displej	LCD displej s nastavitelným podsvícením (0-100%)
Jednotka teploty	°C nebo °F přepínatelné
Rozsah teploty v pohotovostním režimu	100-300 °C
Nastavení offsetu	±40 °C (±72 °F)
Průtok vzduchu	Proměnný podle nástavce, až 112 L/min
Nabídky	Menu 1 (hlavní nastavení) a Menu 2 (pokročilé parametry)
Funkce pohotovostního režimu	Nastavitelná teplota v pohotovostním režimu (vypnuto nebo 100-300 °C) a časovač (1-99 min)
Automatické vypnutí (Auto-Off)	Nastavitelný časovač (OFF nebo 1-999 min)
Uzamčení (Lock)	Pomocí 3místného kódu (001-999)
Profily pro přetavení	5 sad nastavitelných parametrů (teplota, průtok vzduchu, čas)
Beznapěťový výstup	Pro ovládání Zero Smog nebo robota (max. 50 V / 20 mA)
Rozhraní	RS232, nožní ovládání
Obnovení továrního nastavení	Možné při zapnutí (tlačítka Exit, UP, DOWN)
Bezpečnost	Zobrazení zbytkového tepla, ochrana proti poruchám
Údržba a čištění	Pravidelné čištění nástroje, kontrola vzduchové hadice
Náhradní díly	Topná patrona, vzduchová hadice, vyměnitelné nástavce
Opravitelnost	Zásah pouze kvalifikovaným personálem
Kompatibilní příslušenství	Nástavce TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Často kladené otázky - W 101 H Weller

Jak nastavit teplotu v pohotovostním režimu?

V menu 1 vyberte možnost Temp. Stand-by. Můžete zvolit OFF nebo hodnotu mezi 100 a 300 °C.

Co dělat, když displej zobrazí 'Err 1'?

Chyba Err 1 indikuje nesprávné síťové napětí. Zkontrolujte napájení stanice.

Jak zamknout stanici?

V menu 1 aktivujte možnost LOCK a nastavte 3místný kód (001-999). Na displeji se objeví visací zámek.

Jak odemknout stanici, pokud jsem zapomněl kód?

Kontaktujte zákaznický servis Weller na adrese [e-mail].

Jak obnovit tovární nastavení stanice?

Při zapnutí stiskněte současně tlačítka Exit, UP a DOWN, dokud neuslyšíte zvukový signál.

Průtok horkého vzduchu je nedostatečný, co dělat?

Zkontrolujte, zda není vzduchová hadice poškozená, ohnutá nebo zkroucená. Odpojte nástroj a zkontrolujte jej. V případě potřeby nechte opravit kvalifikovaným personálem.

Jak přepínat mezi °C a °F?

V menu 1 vyberte možnost °C °F pro výběr požadované jednotky teploty.

Jak nakonfigurovat profil přetavení?

V menu 1 použijte možnost Profil pro nastavení až 5 sad parametrů (teplota, průtok vzduchu, čas). Poté můžete aktivovat automatický průběh.

Jak připojit systém Zero Smog?

V menu 2 nastavte spínací výstup na FS ON pro aktivaci funkce Zero Smog. Ujistěte se, že je kabeláž rozhraní správná.

Nástroj zůstává studený i přes zapnutí, proč?

Stanice může být v pohotovostním režimu nebo automatickém vypnutí. Stiskněte tlačítko UP nebo DOWN pro opětovné aktivování nástroje. Zkontrolujte také síťové napětí.

NÁVOD K OBSLUZE W 101 H Weller

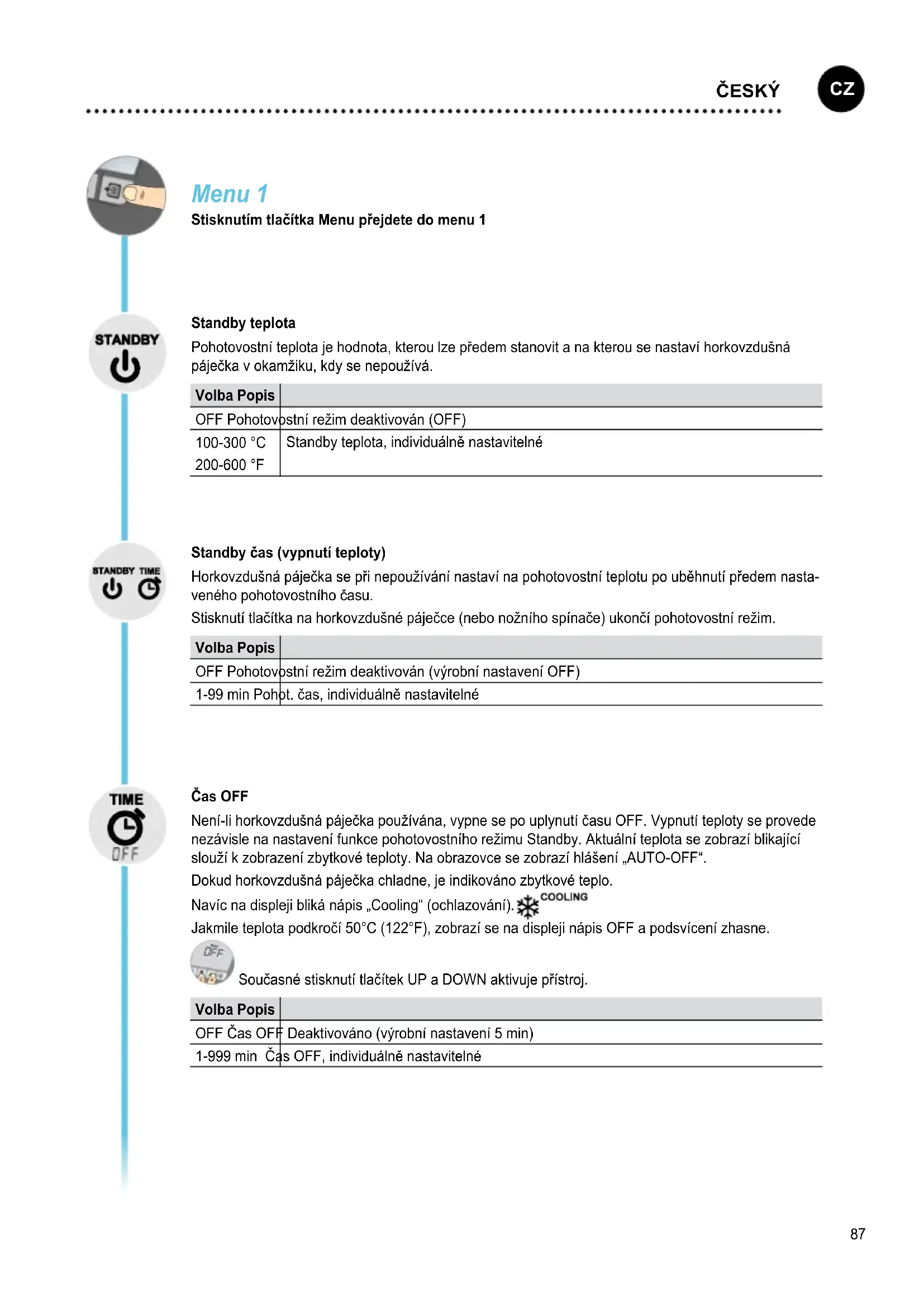

Stisknutím tlačítka Menu přejdete do menu 1

Standby teplota

Pohotovostní teplota je hodnota, kterou lze předem stanovit a na kterou se nastaví horkovzdušná páječka v okamžiku, kdy se nepoužívá.

Volba Popis
OFF Pohotov	vostní režim deaktivován (OFF)
100-300 °C	Standby teplota, individuálně nastavitelné
200-600 °F

Standby čas (vypnutí teploty)

Horkovzdušná páječka se při nepoužívání nastaví na pohotovostní teplotu po uběhnutí předem nastaveného pohotovostního času.

Stisknutí tlačítka na horkovzdušné páječce (nebo nožního spínače) ukončí pohotovostní režim.

Volba Popis
OFF Pohotovostní režim deaktivován (výrobní nastavení OFF)
1-99 min Pohot. čas, individuálně nastavitelné

Čas OFF

Není-li horkovzdušná páječka používána, vypne se po uplynutí času OFF. Vypnutí teploty se provede nezávisle na nastavení funkce pohotovostního režimu Standby. Aktuální teplota se zobrazí blikající slouží k zobrazení zbytkové teploty. Na obrazovce se zobrazí hlášení „AUTO-OFF“.

Dokud horkovzdušná páječka chladne, je indikováno zbytkové teplo.

Navíc na displeji bliká nápis „Cooling“ (ochlazování).

Jakmile teplota podkročí 50°C (122°F), zobrazí se na displeji nápis OFF a podsvícení zhasne.

Současné stisknutí tlačítek UP a DOWN aktivuje přístroj.

Volba Popis
OFF Čas OFF	Deaktivováno (výrobní nastavení 5 min)
1-999 min Čas OFF, individuálně nastavitelné

Funkce Window

Volba 1 (výrobní nastavení):

Funkci nožního spínače nastavit na FS ON.

Omezení teplotního rozsahu na ± 1-99 °C (±1-180 °F) vzhledem k teplotě blokované funkcí „LOCK“.

Blokovaná teplota tak představuje střed nastavitelného teplotního rozsahu.

Volba 2:

Funkci nožního spínače nastavit na FS OFF.

Pomocí funkce WINDOW lze na základě nastavené a zablokované teploty nastavit teplotní rozsah ± 1-99 °C (±1 -180 °F). Pokud se skutečná teplota nachází v rámci tohoto rozsahu, sepne se bezpotenciálový kontakt (výstup elektronického vazebního členu).

Volba Popis
OFF Funkce	Window Deaktivováno (výrobní nastavení OFF)
1-99 °C	Funkce Window, individuálně nastavitelné
1-180 °F

LOCK

Lock

Zablokování stanice. Po zablokování stanice není již možné na přístroji změnit nastavení.

Výjimka 1: Funkce Window Volba 1.

Výjimka 2: Viz bod menu PROFIL

Všechna ostatní nastavení není až do odblokování možné měnit.

Zablokování stanice

Zadejte požadovaný třímístný blokovací kód (mezi 001-999) a potvrďte jej tlačítkem v menu.

Blokování se zaktivuje (na obrazovce se zobrazí symbol zámku).

Odblokování stanice

Stiskněte tlačítko v menu. Na displeji se zobrazí ON.

Zadejte třímístny blokovací kód.

Potvrd'te kód tlačítkem v menu.

Zapomněli jste kód?

Obratte se prosím na náš zákaznický servis: [e-mail]

Tep. kompenzace

Skutečnou teplotu horkého vzduchu je možné přizpůsobit zadáním teplotního offsetu o ± 40 °C (± 72 °F).

°C °F

Přepínání teplotní jednotky

Volba Popis
°C Celsius
°F Fahrenheit

Profil

V tomto bodě menu je možné aktivovat a nastavit až 5 parametrických sad a dále aktivovat automatické provádění jednotlivých kroku (profil Reflow).

U každé parametrické sady je možné individuálně nastavovat teplotu, množství vzduchu a čas.

Profil Reflow je možné individuálně vzestupně konfigurovat z jednotlivých parametrických sad 1 – 5.

Nastavený profil Reflow je možné přehrát:

např. 1 a 3 a 5

©

①

③

⑤

②

④

Nastavené parametrické sady je možné vyměňovat:

např. 2 a 4 a 5 (bez symbolu automatiky nebo profilu)

Profily Reflow a parametrické sady je možné na hlavní obrazovce zapnout nebo vypnout tlačitkem Exit.

Je-li deaktivován automatický proces, mohou se tlačitky UP a DOWN vybírat jednotlivé parametrické sady.

Profily Reflow a parametrické sady je možné zapnout nebo vypnout tlačítkem Air a ručním spínačem (nožním spínačem)..

Je-li aktivován LOCK, Ize volit a zapínat pouze profil Reflow, popř. aktivované parametrické sady.

Menu 2

Dlouhým stisknutím tlačítka Menu (3 sekundy) přejdete do menu 2

Volba Popis
ON Fixní teploty aktivováno
OFF Fixní teploty Deaktivováno (výrobní nastavení)

Nastavení funkci tlačítek

Přepínání funkcí tlačítek Air / UP a Down.

Volba Popis
ON Air Start/Stop horký vzduch tlačítkem Air (v režimu profilu vždy aktivní)Výběr množství vzduchu pomocí tlačítka DownVýběr teploty tlačítkem UP
OFF Air Tlačítko Air = Nastavení množství vzduchu

Podsvícení

Beznapět'ový spínací výstup

Výběr výstupu Zero Smog nebo robotického výstupu

Volba Popis
FS ON Funkoe nožního spínače & Výstup Zero Smog aktivován
FS OFF RS232 & Robotický výstup aktivován (výrobní nastavení)

Příklad

Konfigurace ZeroSmog výstupu


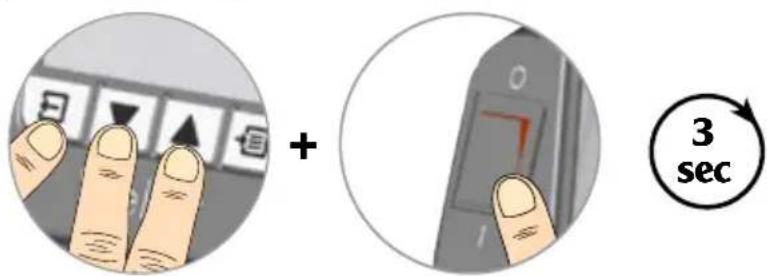

Nastavení na výchozí hodnoty

Při zapínání: Exit, UP a DOWN až se rozezní zvukový signál

Chybová hlášení a odstraňování chyb

Hlášení/symptom Možná příčina	Opatření k nápravě
Žádná funkce obrazovky (obrazovka vypnuta)	Není síťové napětí	Zapněte síťový spínačZkontrolujte napětí v sítiZkontrolujte pojistky zařízení
OFF Stanice se nachází v pohotovostním režimu Standby nebo v režimu OFF		Aktivujte opět páječku tlačítky UP nebo Down
Nástroj zůstává chladný	Stanice se nachází v pohotovostním režimu Standby nebo v režimu OFFPorucha síťového napětí	Zapněte ruční nebo nožní spínačZkontrolujte napájení ze sítě
Stanice nefunguje jako obvykle	Parametr špatně nastavený	Resetujte stanici na tovární nastavení
Změny nastavení nejsou možné	Stanice je zablokovaná • Odblokování stanice
Množství horkého vzduchu není dostatečné	Hadice poškozená, zlomená nebo zkroucená	Odpojte přístroj od síťového napětíZkontrolujte hadiciPřístroje předejte k opravě odborníkovi
Zero Smog se nerozběhne • Není sítové napětíNení k dispozici signál		Zkontrolujte napájení ze sítěZkontrolujte kabelové spoje na rozhraníZkontrolujte nastavení rozhraní
Err 1	Nesprávné napětí sítě	Zkontrolujte napětí v síti
Err 2	Topná patrona je vadná	Nechejte topnou patronu vyměnit odborníkem

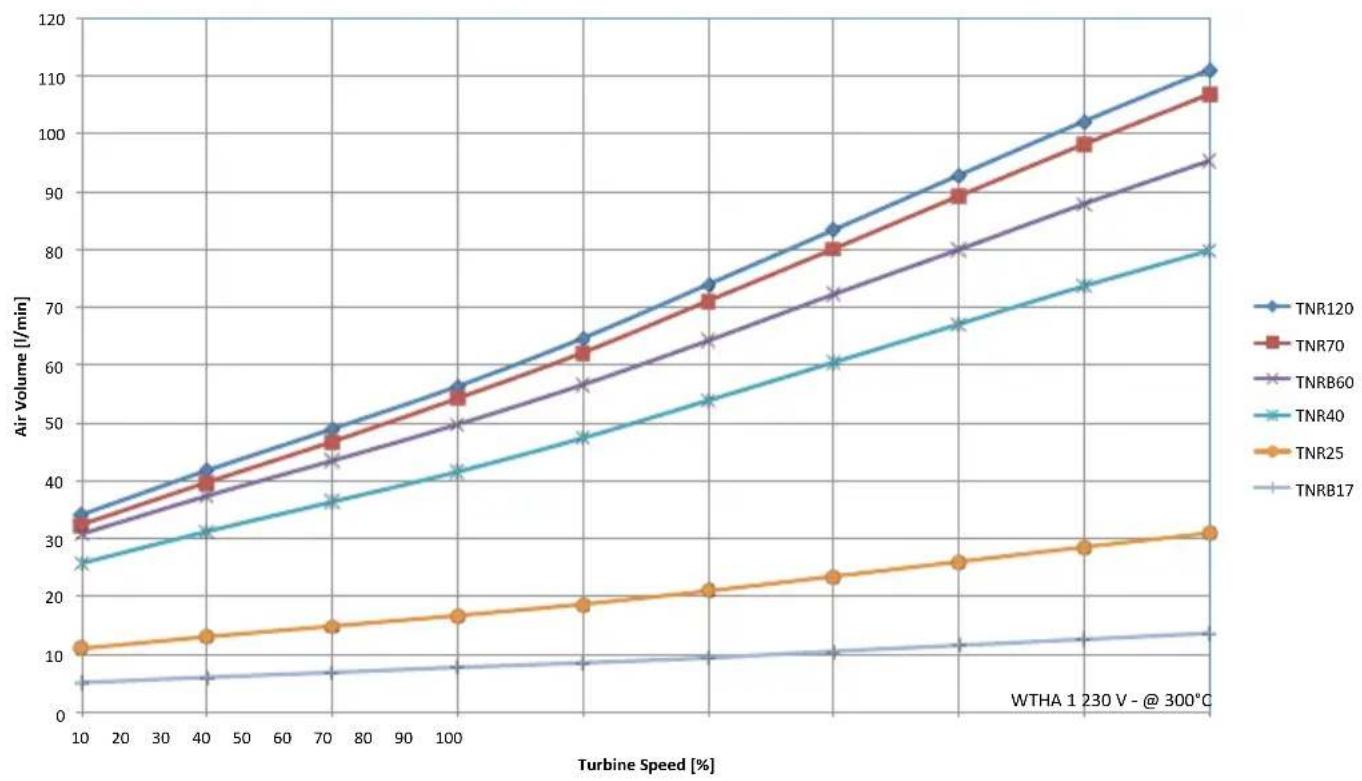

Prùtok

Air Volume [l/min]
