| Tipo di prodotto | Stazione di saldatura ad aria calda |
| Marque | Weller |
| Modello | W 101 H |
| Display | Schermo LCD con retroilluminazione regolabile (0-100%) |
| Unità di temperatura | °C o °F commutabile |
| Intervallo di temperatura di stand-by | 100-300 °C |
| Regolazione offset | ±40 °C (±72 °F) |
| Portata d'aria | Variabile a seconda dell'ugello, fino a 112 L/min |
| Menu | Menu 1 (impostazioni principali) e Menu 2 (parametri avanzati) |
| Funzione stand-by | Temperatura di stand-by regolabile (disattivata o 100-300 °C) e temporizzazione (1-99 min) |
| Spegnimento automatico (Auto-Off) | Temporizzazione regolabile (OFF o 1-999 min) |
| Blocco (Lock) | Tramite codice a 3 cifre (001-999) |
| Profili di rifusione | 5 set di parametri regolabili (temperatura, portata d'aria, tempo) |
| Uscita libera da potenziale | Per comando di Zero Smog o robot (max 50 V / 20 mA) |
| Interfaccia | RS232, comando a pedale |
| Reset di fabbrica | Possibile all'accensione (tasti Exit, UP, DOWN) |
| Sicurezza | Visualizzazione calore residuo, protezione contro i difetti |
| Manutenzione e pulizia | Pulizia regolare dell'utensile, verifica del tubo dell'aria |
| Parti di ricambio | Cartuccia riscaldante, tubo dell'aria, ugelli intercambiabili |
| Riparabilità | Intervento solo da personale qualificato |
| Accessori compatibili | Ugelli TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17 |
Domande frequenti - W 101 H Weller
Domande degli utenti su W 101 H Weller
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Saldatrice in formato PDF gratuitamente! Trova il tuo manuale W 101 H - Weller e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. W 101 H del marchio Weller.
MANUALE UTENTE W 101 H Weller

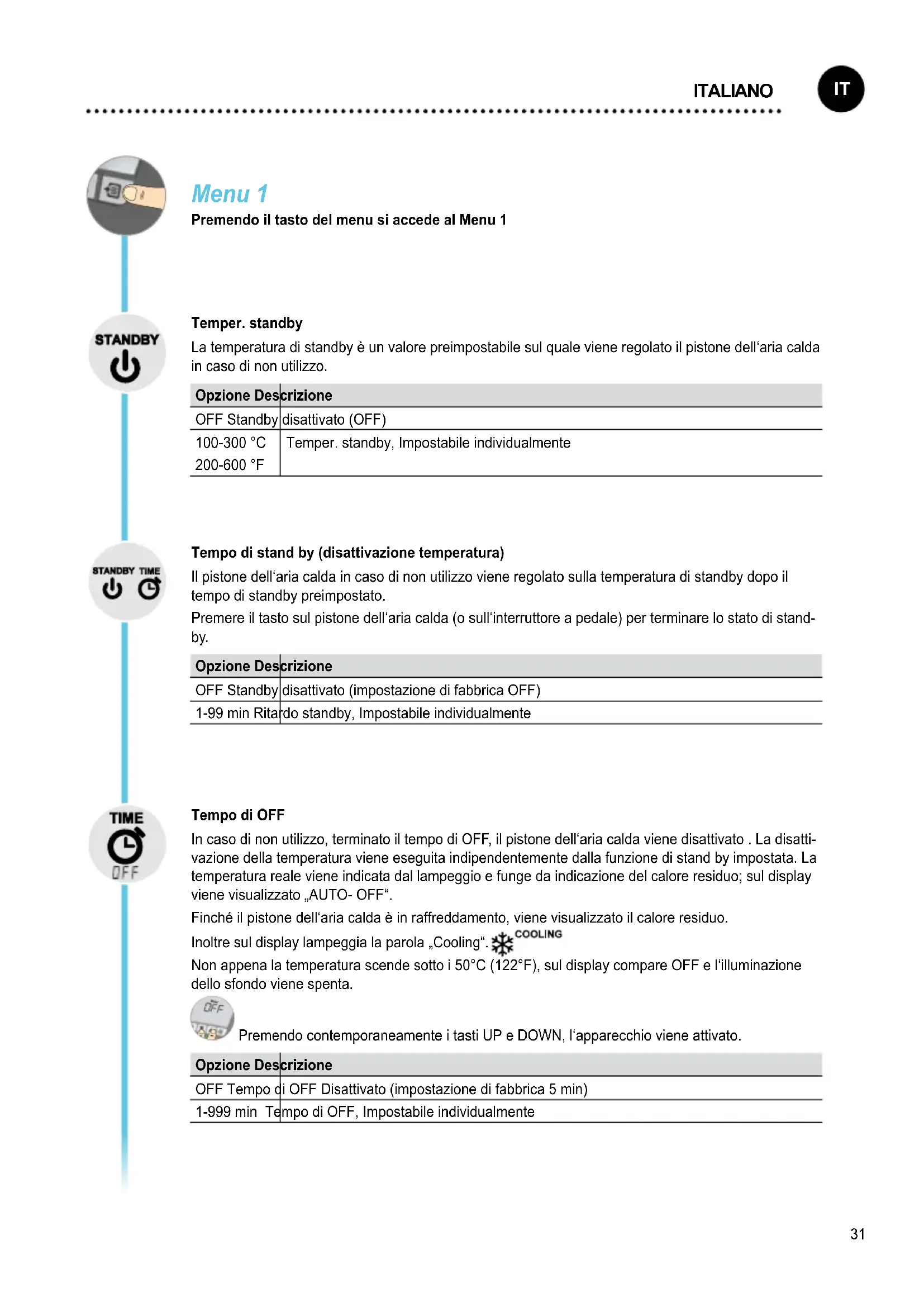

Premendo il tasto del menu si accede al Menu 1
Temper. standby
La temperatura di standby è un valore preimpostabile sul quale viene regolato il pistone dell'aria calda in caso di non utilizzo.
| Opzione Descrizione | |
| OFF Standby | disattivato (OFF) |
| 100-300 °C | Temper. standby, Impostabile individualmente |
| 200-600 °F | |
Tempo di stand by (disattivazione temperatura)
Il pistone dell'aria calda in caso di non utilizzo viene regolato sulla temperatura di standby dopo il tempo di standby preimpostato.
Premere il tasto sul pistone dell'aria calda (o sull'interruttore a pedale) per terminare lo stato di standby.
| Opzione Descrizione | |
| OFF Standby | disattivato (impostazione di fabbrica OFF) |
| 1-99 min Ritardo standby, Impostabile individualmente | |
Tempo di OFF
In caso di non utilizzo, terminato il tempo di OFF, il pistone dell'aria calda viene disattivato. La disattivazione della temperatura viene eseguita indipendentemente dalla funzione di stand by impostata. La temperatura reale viene indicata dal lampeggio e funge da indicazione del calore residuo; sul display viene visualizzato „AUTO-OFF“.
Finché il pistone dell'aria calda è in raffreddamento, viene visualizzato il calore residuo.
Inoltre sul display lampeggia la parola „Cooling“.
Non appena la temperatura scende sotto i 50°C (122°F), sul display compare OFF e l'illuminazione dello sfondo viene spenta.
Premendo contemporaneamente i tasti UP e DOWN, l'apparecchio viene attivato.
| Opzione Descrizione | |
| OFF Tempo di OFF Disattivato (impostazione di fabbrica 5 min) | |
| 1-999 min Tempo di OFF, Impostabile individualmente |
Funzione Window
Opzione 1 (impostazione di fabbrica):
Mettere la funzione dell'interruttore a pedale su FS ON.
Limitazione del range di temperatura a max. ± 1° -99 C (±1-180 °F), partendo da una temperatura bloccata tramite la funzione "LOCK".
La temperatura bloccata rappresenta, quindi, la media del range di temperatura impostabile.
Opzione 2:
Mettere la funzione dell'interruttore a pedale su FS OFF.
Partendo da una temperatura impostata e bloccata, con l'ausilio della funzione WINDOW può essere impostata una finestra di temperatura di ± 1 -99°C (± 1 -180 °F). Se la temperatura si trova all'interno di questa finestra, il contatto a potenziale zero (uscita accoppiatore ottico) viene collegato.
| Opzione Descrizione | |
| OFF Funzione | Window Disattivato (impostazione di fabbrica OFF) |
| 1-99 °C | Funzione Window, Impostabile individualmente |
| 1-180 °F | |
LOCK
LOCK
Blocco della stazione. Dopo il blocco, sull'apparecchio non sono più possibili modifiche all'impostazione.
Eccezione 1: Funzione Window Opzione 1.
Eccezione 2: V. voce di menu PROFILO
Tutte le altre impostazioni non potranno più essere regolate fino al momento dello sblocco.
Blocco stazione
Impostare il codice di blocco a tre cifre desiderato (fra 001 e 999) e confermare con il tasto Menu.
Il blocco sarà ora attivo (sul display sarà visibile il simbolo di un lucchetto).
Sblocco stazione
Premere il tasto Menu. Sul display compare ON
Impostare il codice di blocco a tre cifre.
Confermare il codice con il tasto Menu.
Dimenticato il codice?
Si prega di rivolgersi al nostro Servizio Assistenza Clienti: technical-service@weller-tools.com
Offset
La temperatura effettiva dell'aria calda può essere adattata immettendo un offset di temperatura di ± 40 °C (± 72 °F).
°C °F
Commutazione dell'unità di temperatura.
| Opzione Descrizione | |
| °C Centigradi | |
| °F Fahrenheit | |
Profilo
In questa voce di menu possono essere attivati ed impostati fino a 5 set di parametri; inoltre può essere attivato il Ciclo Automatico dei singoli step (profilo di reflow).
Per ogni set di parametri sono impostabili la temperatura, la quantità d'aria e il tempo.
Un profilo di reflow può essere configurato individualmente dai singoli set di parametri 1 – 5 in modo crescente.
Il profilo di reflow impostato può essere riprodotto.
es. 1 e 3 e 5
©
①
③
⑤
②
④
I set di parametri impostati possono essere sostituiti.
es. 2 e 4 e 5 (senza simbolo Automatico o profilo ▶)
I profilo di reflow ed i set di parametri possono essere attivati e disattivati nella videata principale con il tasto Exit.
Se il Ciclo Automatico è disattivato, coni tasti UP e DOWN si possono selezionare i singoli set di parametri.
I profili di reflow ed i set di parametri possono essere avviati e fermati con il tasto Air e l'interruttore a dito (interruttore a pedale).
Se è attivato LOCK, è possibile selezionare ed avviare solo il profilo di reflow o i set di parametri attivati.
Menu 2
Premendo a lungo (3 sec) il tasto Menu, si accede al Menu 2
| Opzione Descrizione |
| ON Temperature fisse attivato |
| OFF Temperature fisse Disattivato (impostazione di fabbrica) |
Impostazione delle funzioni tasti
Commutazione della funzionalità dei tasti Air / UP e Down.
| Opzione Descrizione | |
| ON Air Start/Stop aria calda con il tasto Air (sempre attivo in modalità Profilo) | |
| Scelta della quantità d'aria tramite il tasto down | |
| Scelta della temperatura tramite il tasto UP | |
| OFF Air Tasto Air = Impostazione della quantità d'aria | |
Retroilluminazione
| Opzione Descrizione |
| 0-100% Luminosità LCD |
Uscita di commutazione libera da potenziale
Selezione di uscita Zero Smog o uscita robot
| Opzione Descrizione |
| FS ON Funzione interruttore a pedale & uscita Zero Smog attivata |
| FS OFF RS232 & Uscita robot attivata (impostazione di fabbrica) |
Esempio
Configurazione uscita ZeroSmog


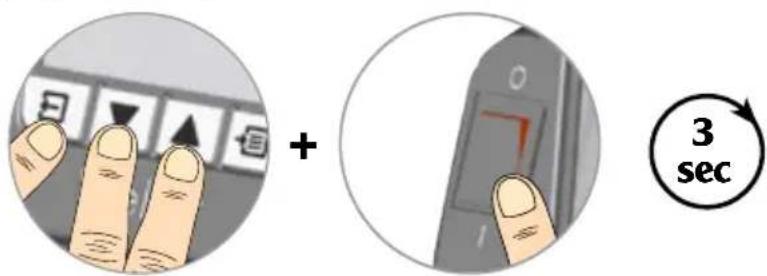

Ripristino impostazioni di fabbrica
All'attivazione: Exit, UP e DOWN finché non si sente un segnale
Messaggi d'errore e problemi
| Messaggio/Sintomo Possibile | causa Misure correttive | |
| • Nessuna funzione di display(Display Off) | • Assenza della tensione di rete | • Inserire l'interruttore di rete• Verificare la tensione di rete• Controllare la protezione dell'apparecchio |
| • OFF • La stazione si trova in modalità Standby o OFF | • Con i tasti UP o Down riattivare l'utensile di saldatura | |
| • L'utensile rimane freddo | • La stazione si trova in modalità Standby o OFF• Guasto alla tensione di rete | • Premere il tasto a dito o pedale• Controllare l'alimentazione di corrente |
| • La stazione non funziona come al solito | • Parametri modificati | • Ripristino stazione alle impostazioni di fabbrica |
| • Modifiche all'impostazione non possibili | • Stazione bloccata • Sblocco stazione | |
| • Quantità di aria calda non sufficiente | • Tubo flessibile danneggiato, piegato o girato | • Staccare l'apparecchio dalla tensione di rete• Controllare il tubo flessibile• Far riparare l'apparecchio da un tecnico specializzato |
| • L'aspiratore Zero Smog non si avvia l'aspiratore Zero Smog | • Assenza della tensione di rete• Non c'è segnale | • Controllare l'alimentazione di corrente• Controllare il cablaggio dell'interfaccia• Controllare le impostazioni dell'interfaccia |
| • Err 1 | • Tensione di rete errata | • Verificare la tensione di rete |
| • Err 2 | • Cartuccia riscaldante difettosa | • Far sostituire la cartuccia riscaldante da un tecnico specializzato |

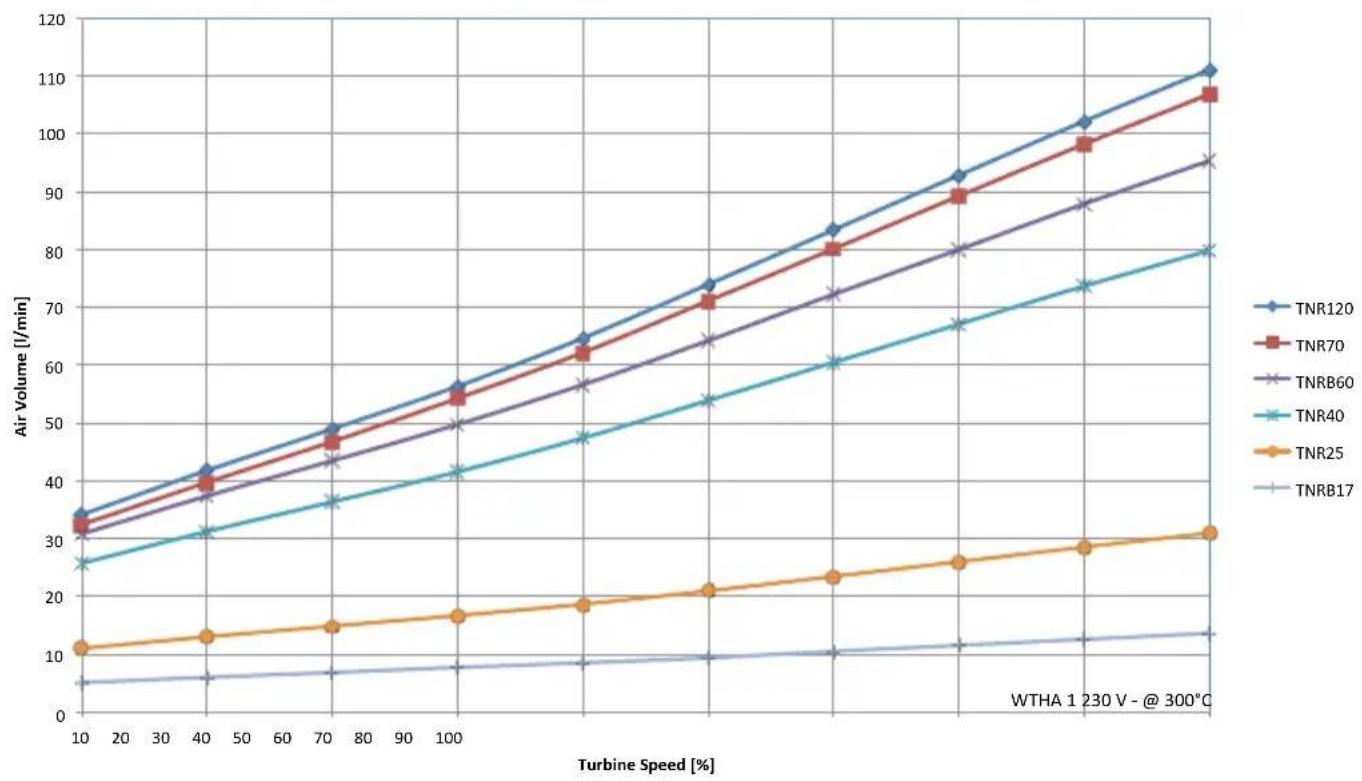

Flusso dell'aria
Air Volume [l/min]
line
| Turbine Speed [%] | TNR120 | TNR70 | TNR60 | TNR40 | TNR25 | TNRB17 | | ----------------- | ------ | ----- | ----- | ----- | ----- | ------ | | 10 | 35 | 33 | 32 | 26 | 11 | 5 | | 40 | 42 | 40 | 38 | 32 | 13 | 6 | | 70 | 49 | 46 | 44 | 37 | 15 | 7 | | 100 | 56 | 54 | 50 | 42 | 17 | 8 | | 200 | 65 | 62 | 57 | 48 | 19 | 9 | | 400 | 75 | 71 | 65 | 55 | 21 | 10 | | 600 | 84 | 81 | 73 | 61 | 23 | 11 | | 800 | 93 | 90 | 81 | 67 | 25 | 12 | | 1000 | 102 | 99 | 96 | 74 | 29 | 13 | | 1200 | 112 | 108 | 105 | 81 | 32 | 14 |Menu 1
