Вид продукт	Станция за горещ въздушен запояване
Марка	Weller
Модел	W 101 H
Дисплей	LCD екран с регулируема подсветка (0-100%)
Температурна единица	°C или °F, превключваеми
Диапазон на температурата в режим на изчакване	100-300 °C
Корекция на отместване	±40 °C (±72 °F)
Въздушен поток	Променлив в зависимост от дюзата, до 112 L/min
Менюта	Меню 1 (основни настройки) и Меню 2 (разширени параметри)
Функция за изчакване	Регулируема температура на изчакване (изключен или 100-300 °C) и таймер (1-99 мин)
Автоматично изключване (Auto-Off)	Регулируемо време на изчакване (OFF или 1-999 мин)
Заключване (Lock)	С 3-цифров код (001-999)
Профили за презапояване	5 комплекта регулируеми параметри (температура, въздушен поток, време)
Безпотенциален изход	За управление на Zero Smog или робот (макс. 50 V / 20 mA)
Интерфейс	RS232, крачен превключвател
Възстановяване на заводски настройки	Възможно при включване (бутони Exit, UP, DOWN)
Безопасност	Показване на остатъчна топлина, защита от дефекти
Поддръжка и почистване	Редовно почистване на инструмента, проверка на въздушния маркуч
Резервни части	Нагревателен патрон, въздушен маркуч, сменяеми дюзи
Ремонтопригодност	Интервенция само от квалифициран персонал
Съвместими аксесоари	Дюзи TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Често задавани въпроси - W 101 H Weller

Как да настроите температурата на изчакване?

В меню 1 изберете опция Temp. Stand-by. Можете да изберете OFF или стойност между 100 и 300 °C.

Какво да направя, ако екранът показва 'Err 1'?

Грешката Err 1 показва неправилно мрежово напрежение. Проверете захранването на станцията.

Как да заключите станцията?

В меню 1 активирайте опцията LOCK и задайте 3-цифров код (001-999). На екрана се появява катинар.

Как да отключите станцията, ако сте забравили кода?

Свържете се с клиентския сервиз на Weller на адрес [e-mail].

Как да възстановите заводските настройки на станцията?

При включване натиснете едновременно бутоните Exit, UP и DOWN до звуков сигнал.

Въздушният поток е недостатъчен, какво да направя?

Проверете дали въздушният маркуч не е повреден, огънат или усукан. Изключете инструмента и го прегледайте. Ако е необходимо, го ремонтирайте от квалифициран персонал.

Как да превключвате между °C и °F?

В меню 1 изберете опцията °C °F, за да изберете желаната температурна единица.

Как да конфигурирате профил за презапояване?

В меню 1 използвайте опцията Profil, за да зададете до 5 комплекта параметри (температура, въздушен поток, време). След това можете да активирате автоматичното изпълнение.

Как да свържете система Zero Smog?

В меню 2 настройте комутационния изход на FS ON, за да активирате функцията Zero Smog. Уверете се, че свързването на интерфейса е правилно.

Инструментът остава студен въпреки включването, защо?

Станцията може да е в режим на изчакване или автоматично изключване. Натиснете бутона UP или DOWN, за да активирате отново инструмента. Проверете също мрежовото напрежение.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ W 101 H Weller

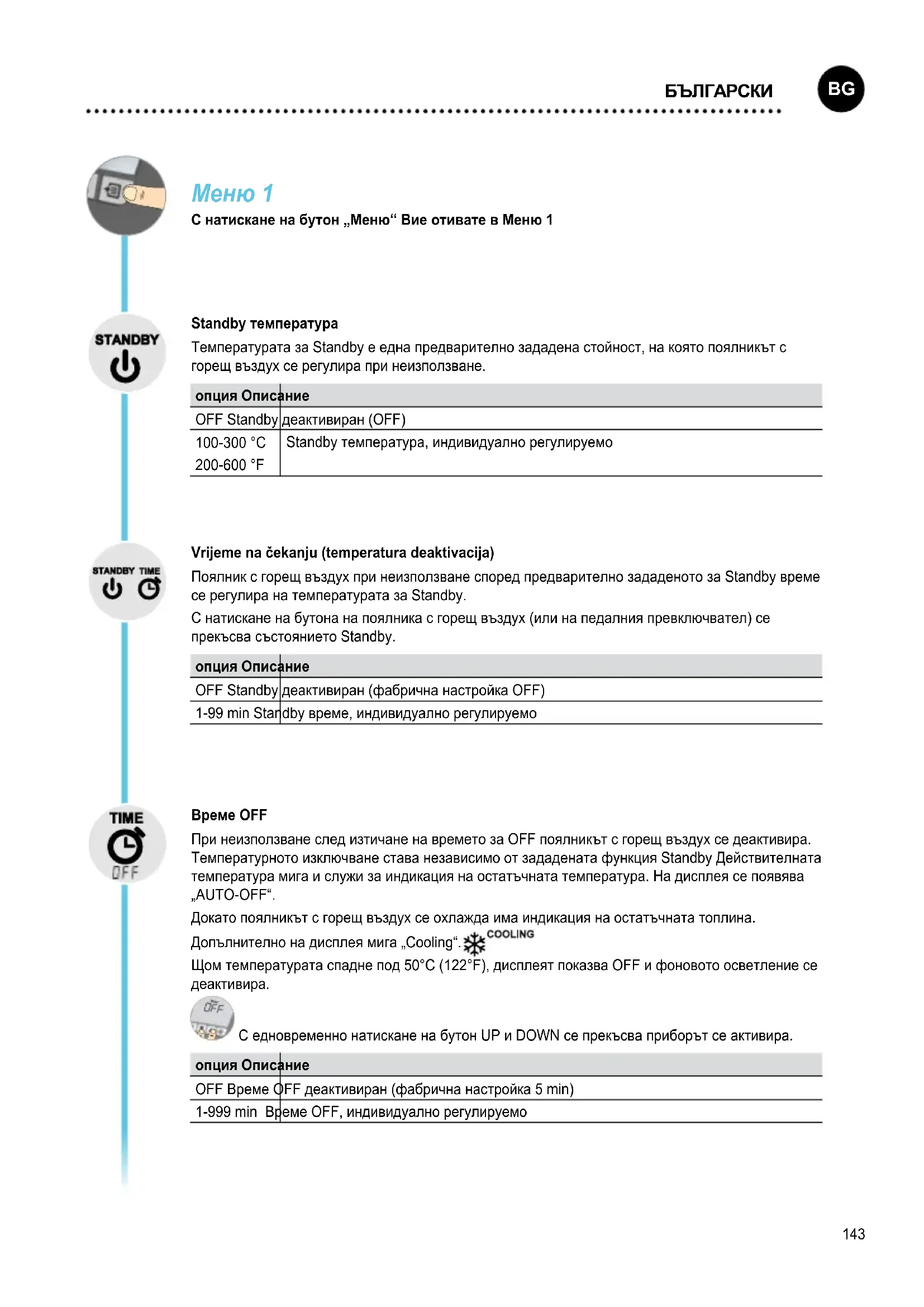

С натискане на бутон „Меню“ Вие отивате в Меню 1

Standby температура

Температурата за Standby е една предварително зададена стойност, на която поялникът с горещ въздух се регулира при неизползване.

опция Описание
OFF Standby	деактивиран (OFF)
100-300 °C	Standby температура, индивидуално регулируемо
200-600 °F

Vrijeme na čekanju (temperatura deaktivacija)

Поялник с горещ въздух при неизползване според предварително зададеното за Standby време се регулира на температурата за Standby.

С натискане на бутона на поялника с горещ въздух (или на педалния превключвател) се прекъсва състоянието Standby.

При неизползване след изтичане на времето за OFF поялникът с горещ въздух се деактивира. Температурното изключване става независимо от зададената функция Standby Действителната температура мига и служи за индикация на остатъчната температура. На дисплея се появява „AUTO-OFF“.

Докато поялникът с горещ въздух се охлажда има индикация на остатъчната топлина.

Допълнително на дисплея мига „Cooling“. COOLING

Щом температурата спадне под 50°C (122°F), дисплеят показва OFF и фоновото осветление се деактивира.

С едновременно натискане на бутон UP и DOWN се прекъсва приборът се активира.

опция Описание

OFF Време OFF деактивиран (фабрична настройка 5 min)

1-999 min Време OFF, индивидуално регулируемо

Функция Window

Включване на функцията на педалния превключвател на FS ON.

Ограничаване на диапазона на регулиране на ± 1-99 °C (±1-180 °F), изхождайки от една фиксирана с функцията „LOCK“ температура.

По такъв начин фиксираната температура представлява средата на регулируемия температурен прозорец.

опция 2:

Включване на функцията на педалния превключвател на FS OFF.

Изхождайки от една зададена и фиксирана температура, с помощта на функцията WINDOW може да се зададе един температурен прозорец от ± 1-99 °C (±1-180 °F). Ако действителната температура е в рамките на този прозорец, то безпотенциалният контакт (оптоелектронен съединителен изход) се включва.

опция Описание

OFF Функция	Window деактивиран (фабрична настройка OFF)
1-99 °C	Функция Window, индивидуално регулируемо
1-180 °F

LOCK

Блокиране на станцията. След блокиране няма възможност за правене на регулировки на прибора.

Изключение 2: Виж точката на меню PROFIL

До разблокиране всички други настройки повече не могат да бъдат променени.

Блокиране на станцията

Въведете искания тризначен код за блокиране (между 001-999) и потвърдете с бутон „Меню“.

Блокирането е активно (на дисплея се вижда един катинар).

Разблокиране на станцията

Натиснете бутон „Меню“. На дисплея се появява ON

Въведете тризначния код за блокиране.

Потвърдете кода с бутон „Меню“.

Забравили сте кода?

Моля свържете се с нашата сервизна служба: technical- сервизен@Weller-tools.com

Offset

Действителната температура на горещия въздух може да се напасва с въвеждане на една температура за Offset от ± 40 °C (± 72 °F).

°C °F

Превключване температурната единица.

В тази точка на меню могат да се активират и да се зададат до 5 параметрични блокове, а също така и да се активира автоматичното изпълняване на отделните стъпки (профил Reflow).

За всеки параметричен блок индивидуално могат да се регулират температурата, количеството въздух и времето.

Един профил Reflow може индивидуално да се конфигурира възходящо от отделните параметрични блокове 1 – 5.

Зададеният профил Reflow може да се възпроизведе:

напр. 1 и 3 и 5 ①

③

⑤

②

④

Зададени параметрични блокове могат да бъдат сменени: ②

Профилите Reflow и параметричните блокове могат да бъдат изключени в главния екран с бутон Exit.

Ако автоматичното изпълнение е деактивирано, с бутоните UP и DOWN могат да се избират отделните параметрични блокове.

Профилите Reflow и параметричните блокове могат да се стартират и спират с бутон Air и с ръчния превключвател (педалния превключвател).

Ако е активиран LOCK, то могат да се изберат, респ да се стартират, само профил Reflow или активираните параметрични блокове.

Меню 2

С дълго натискане на бутон „Меню“ (3 сек.) Вие можете да отидете в Меню 2

Настройка „Бутонни функции“

Превключване на начина на функциониране на бутоните Air / UP и Down.

опция Описание
ON Air Старт	/стоп на горещия въздух с бутон Air (винаги активиран в режим „Профил“)Избор на количеството въздух с бутон downИзбор на температура с бутон UP
OFF Air Бутон	Air = Регулиране на количеството на въздуха

Фоново осветление

опция Описание

0-100% Svjetlina LCD-a

Плаващ комутационен изход

Избиране на изхода Zero Smog или на робота

опция Описание

FS ON Функция „Педален превключвател“ & Изход Zero Smog активиран

FS OFF RS232 & Изход на робота активиран (фабрична настройка)

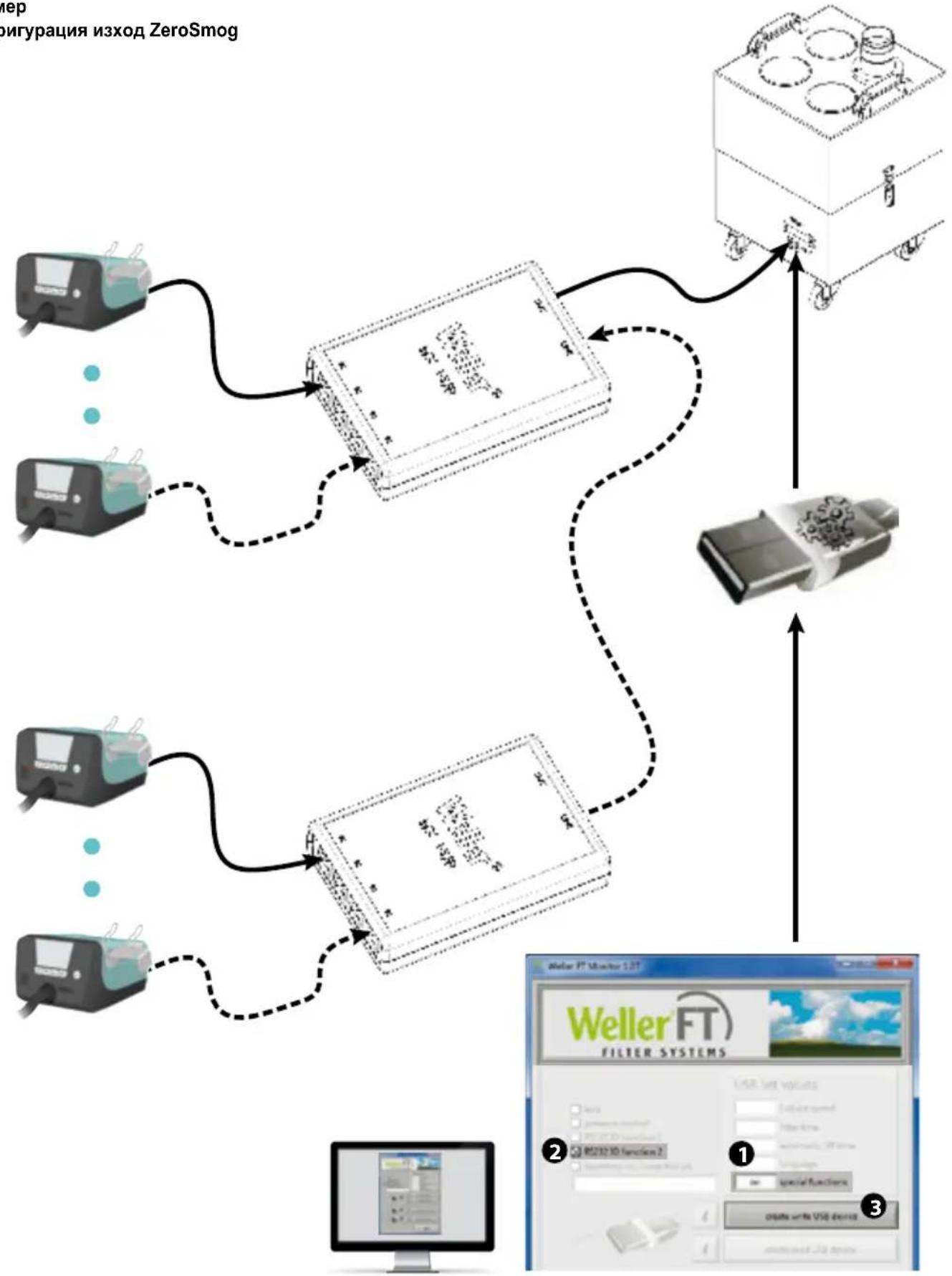

Пример

Конфигурация изход ZeroSmog

При включване: Exit, UP и DOWN, докато прозвучи звуков сигнал

Съобщения за неизправности и отстраняване

Съобщение/симптом Възможна причина Мерки за отстраняване
• Дисплеят не работи (prikazati OFF)	• Няма мрежово напрежение • Включете мрежовия прекъсвач• Проверете мрежовото напрежение• Проверете предпазителя на уреда
• OFF	• Станцията е в режим Standby или OFF	• С бутоните UP или Down активирайте отново поялния инструмент
• Инструментът остава студен	• Станцията е в режим Standby или OFF• Неизправност на мрежовото напрежение	• Задействайте ръчния или педалния превключвател• Проверете мрежовото захранване
• Станцията не работи както обикновено	• Има променени параметри • Възстановяване на фабричните настройки
• Не е възможно да се направят изменения на настройките	• Станцията блокирана • Разблокиране на станцията
• Количество горещ въздух е недостатъчно	• Повреден, прегънат или усукан маркуч	• Разединете прибора от мрежовото напрежение• Проверете маркуча• Дайте прибора на специалист за ремонт
• Zero Smog не работи • Няма	мрежово напрежение• Няма сигнал	• Проверете мрежовото захранване• Проверете кабелния монтаж на интерфейса• Проверете настройките на интерфейса
• Err 1	• Неправилно мрежово напрежение	• Проверете мрежовото напрежение
• Err 2	• Дефектен нагревател патрон	• Нагревателният патрон да се смени от специализиран персонал

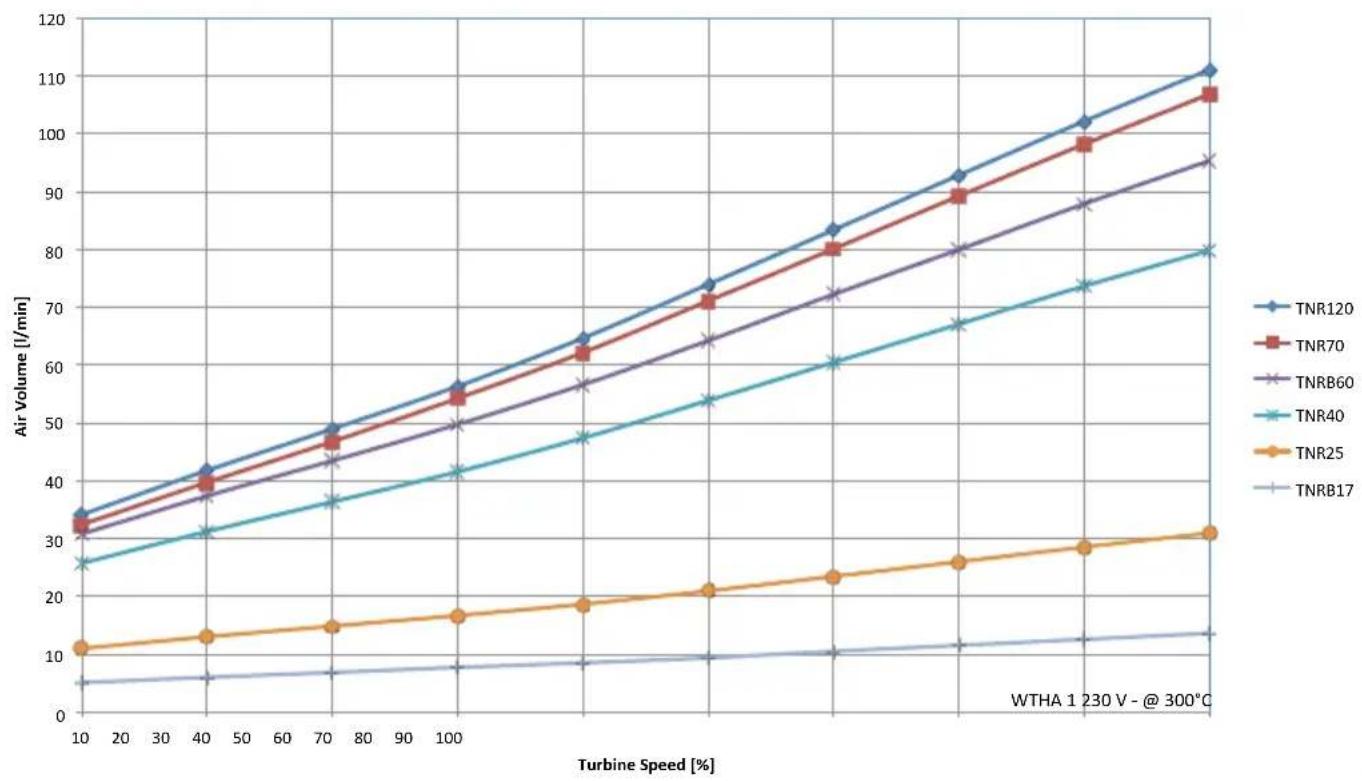

Количество въздух

Air Volume [l/min]
