Tuotetyyppi	Kuumailmajuottuasema
Merkki	Weller
Malli	W 101 H
Näyttö	LCD-näyttö säädettävällä taustavalolla (0-100%)
Lämpötilayksikkö	°C tai °F vaihdettavissa
Lepotilan lämpötila-alue	100-300 °C
Offset-säätö	±40 °C (±72 °F)
Ilmavirtaus	Vaihtelee kärjen mukaan, jopa 112 l/min
Valikot	Valikko 1 (pääasetukset) ja Valikko 2 (lisäasetukset)
Lepotoiminto	Säädettävä lepolämpötila (pois päältä tai 100-300 °C) ja ajastin (1-99 min)
Automaattinen sammutus (Auto-Off)	Säädettävä ajastin (OFF tai 1-999 min)
Lukitus (Lock)	3-numeroisella koodilla (001-999)
Uudelleenjuottoprofiilit	5 säädettävää parametrijoukkoa (lämpötila, ilmavirtaus, aika)
Potentiaalivapaa lähtö	Zero Smog -ohjaukseen tai robotille (max. 50 V / 20 mA)
Liitäntä	RS232, jalkakytkin
Tehdasasetusten palautus	Mahdollista virran kytkennän yhteydessä (Exit, UP, DOWN -painikkeet)
Turvallisuus	Jäännöslämmön näyttö, vikasuojaus
Huolto ja puhdistus	Työkalun säännöllinen puhdistus, ilmaletkun tarkistus
Varaosat	Lämpökasetti, ilmaletku, vaihdettavat kärjet
Korjattavuus	Vain ammattitaitoisen henkilöstön toimenpiteet
Yhteensopivat lisävarusteet	Kärjet TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Usein kysytyt kysymykset - W 101 H Weller

Kuinka säätää lepolämpötila?

Valikko 1:ssä valitse Temp. Stand-by -vaihtoehto. Voit valita OFF tai arvon väliltä 100-300 °C.

Mitä tehdä, jos näyttö näyttää 'Err 1'?

Virhe Err 1 tarkoittaa väärää verkkojännitettä. Tarkista aseman virtalähde.

Kuinka lukita asema?

Valikko 1:ssä ota käyttöön LOCK-vaihtoehto ja aseta 3-numeroinen koodi (001-999). Näyttöön tulee lukko.

Kuinka avata asema, jos olen unohtanut koodin?

Ota yhteyttä Wellerin asiakaspalveluun osoitteeseen [e-mail].

Kuinka palauttaa aseman tehdasasetukset?

Kytkettäessä virtaa, paina samanaikaisesti Exit, UP ja DOWN -painikkeita, kunnes kuulet äänimerkin.

Kuumailman virtaus on riittämätön, mitä tehdä?

Tarkista, ettei ilmaletku ole vaurioitunut, taittunut tai kiertynyt. Irrota työkalu ja tarkasta se. Tarvittaessa korjauta ammattitaitoisella henkilöstöllä.

Kuinka vaihtaa °C:n ja °F:n välillä?

Valikko 1:ssä valitse °C °F -vaihtoehto valitaksesi haluamasi lämpötilayksikön.

Kuinka määrittää uudelleenjuottoprofiili?

Valikko 1:ssä käytä Profil-vaihtoehtoa määrittääksesi enintään 5 parametrijoukkoa (lämpötila, ilmavirtaus, aika). Voit sitten ottaa automaattisen suorituksen käyttöön.

Kuinka yhdistää Zero Smog -järjestelmä?

Valikko 2:ssa aseta kytkentälähtö tilaan FS ON aktivoidaksesi Zero Smog -toiminnon. Varmista, että liitäntäkaapelointi on oikein.

Työkalu pysyy kylmänä virran kytkennästä huolimatta, miksi?

Asema saattaa olla lepotilassa tai automaattisessa sammutuksessa. Paina UP tai DOWN -painiketta aktivoidaksesi työkalun uudelleen. Tarkista myös verkkojännite.

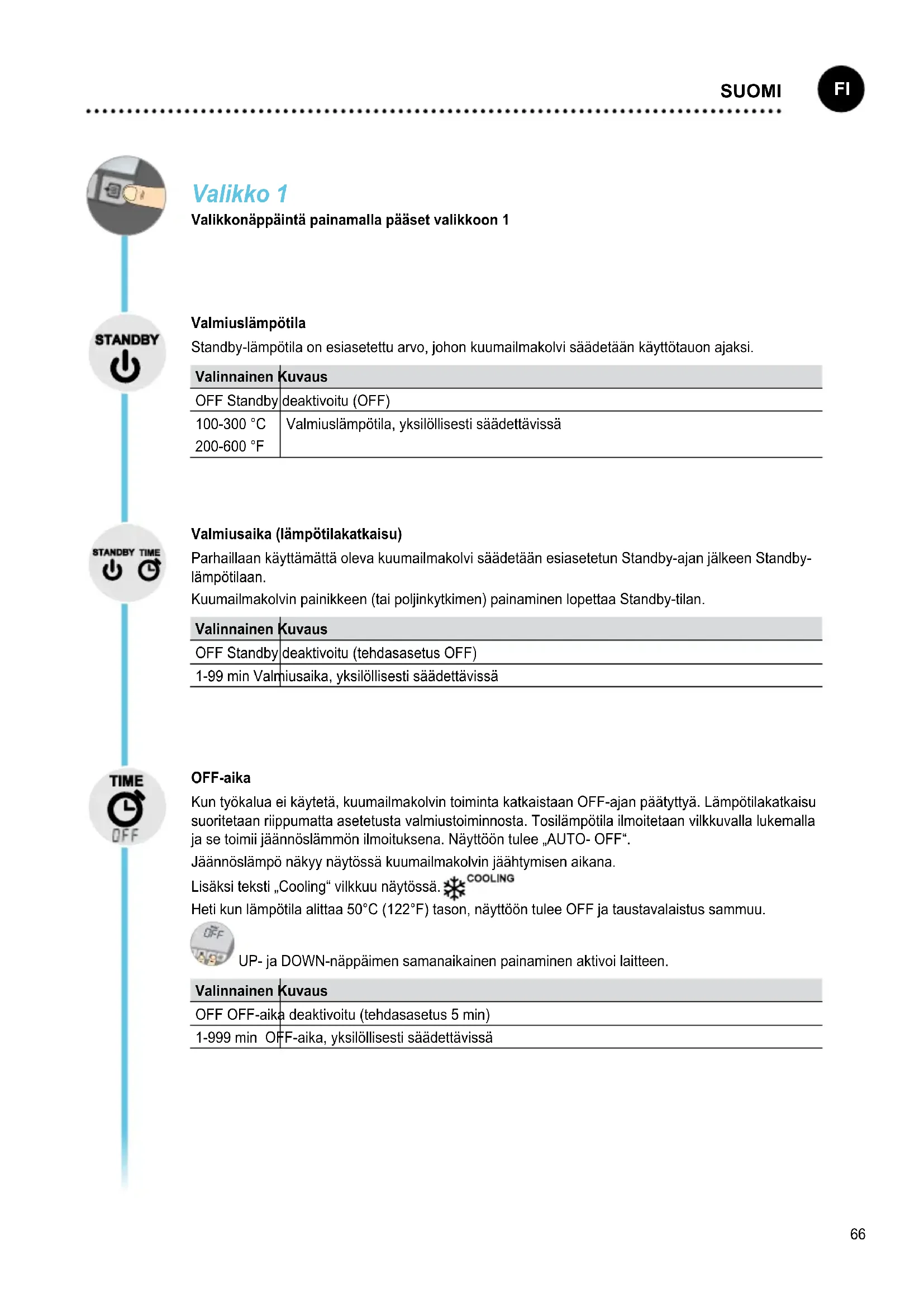

KÄYTTÖOHJE W 101 H Weller

Valikkonäppäintä painamalla pääset valikkoon 1

Valmiuslämpötila

Standby-lämpötila on esiasetettu arvo, johon kuumailmakolvi säädetään käyttötauon ajaksi.

Valinnainen	Kuvaus
OFF Standby	deaktivoitu (OFF)
100-300 °C	Valmiuslämpötila, yksilöllisesti säädettävissä
200-600 °F

Valmiusaika (lämpötilakatkaisu)

Parhaillaan käyttämättä oleva kuumailmakolvi säädetään esiasetetun Standby-ajan jälkeen Standbylämpötilaan.

Kuumailmakolvin painikkeen (tai poljinkytkimen) painaminen lopettaa Standby-tilan.

Valinnainen Kuvaus
OFF Standby	deaktivoitu (tehdasasetus OFF)
1-99 min Valmiusaika, yksilöllisesti säädettävissä

OFF-aika

Kun työkalua ei käytetä, kuumailmakolvin toiminta katkaistaan OFF-ajan päätyttyä. Lämpötilakatkaisu suoritetaan riippumatta asetetusta valmiustoiminnosta. Tosilämpötila ilmoitetaan vilkkuvalla lukemalla ja se toimii jäännöslämmön ilmoituksena. Näyttöön tulee „AUTO-OFF“.

Jäännöslämpö näkyy näytössä kuumailmakolvin jäähtymisen aikana.

Lisäksi teksti „Cooling“ vilkkuu näytössä. COOLING

Heti kun lämpötila alittaa 50°C (122°F) tason, näyttöön tulee OFF ja taustavalaistus sammuu.

UP- ja DOWN-näppäimen samanaikainen painaminen aktivoi laitteen.

Valinnainen Kuvaus

OFF OFF-aika deaktivoitu (tehdasasetus 5 min)

1-999 min OFF-aika, yksilöllisesti säädettävissä

Window-toiminto

Valinnainen 1 (tehdasasetus):

Säädä poljinkytkintoiminto asentoon FS ON.

Säätöalueen rajoittaminen ± 1-99 °C (±1-180 °F) välille „LOCK“-toiminnolla lukitusta lämpötilasta lähtien.

Lukittu lämpötila muodostaa siten säädettävän lämpötilaikkunan keskikohdan.

Valinnainen 2:

Säädä poljinkytkintoiminto asentoon FS OFF.

Asettamastasi lukitusta lämpötilasta lähtien voit säätää WINDOW-toiminnon avulla ± 1-99 °C (± 1-180 °F) lämpötilaikkuna. Jos tosilämpötila on tämän ikkunan sisällä, potentiaalivapaa kosketin (optoeristinlähtö) kytketään läpi.

Valinnainen	Kuvaus
OFF Window	toiminto deaktivoitu (tehdasasetus OFF)
1-99 °C	Window-toiminto, yksilöllisesti säädettävissä
1-180 °F

LOCK

LOCK

Aseman lukitus. Lukituksen jälkeen laitteen asetuksia ei voi enää muuttaa.

Poikkeus 1: Window-toiminto Valinnainen 1.

Poikkeus 2: Katso valikkokohta PROFIILI

Kaikkien muiden asetusten tekeminen ovat estetty lukituksen avaamiseen asti.

Asema lukittu

Aseta haluamasi kolmimerkkinen lukituskoodi (001-999 välillä) ja vahvista se valikkonäppäimellä.

Lukitus on aktivoitu (näytössä näkyy lukko).

Aseman lukituksen avaus

Paina valikkonäppäintä. Näyttöön tulee ON

Syötä kolmimerkkinen lukituskoodi.

Vahvista koodi valikkonäppäimellä.

Koodi unohtunut?

Käänny asiakaspalvelumme

puoleen: [e-mail]

Lämpötilakorjaus

Todellista kuumailmalämpötilaa voidaan muuttaa lämpötilan Offset-arvon syötöllä ± 40 °C (± 72 °F) verran.

°C °F

Lämpötilayksikön vaihtaminen.

Valinnainen Kuvaus
°C Celsius
°F Fahrenheit

Profiili

Tässä valikkokohdassa voit aktivoida ja säätää maks. 5 parametrisarjaa sekä aktivoida yksittäisten askelien (Reflow-profiili) automaattisen suorituksen.

Parametrisarjasta riippuen lämpötila, ilmamäärä ja aika voidaan säätää yksilöllisesti.

Yksilöllinen Reflow-profiili voidaan määrittää nousevasti yksittäisistä parametrisarjoista 1 – 5.

Asetettu Reflow-profiili voidaan suorittaa:

esim. 1 ja 3 ja 5

©

①

③

⑤

②

④

Asetettuja parametrisarjoja voidaan vaihdella:

esim. 2 ja 4 ja 5 (ilman automatiikkaa symboli tai profiili)

Reflow-profiilit ja parametrisarjat voidaan kytkeä päänäyttönäkymän Exit-näppäimellä päälle tai pois.

Jos automaattinen suoritus on deaktivoitu, voit valita UP- ja DOWN-näppäimillä yksittäisiä parametrisarjoja.

Reflow-profiilit ja parametrisarjat voidaan käynnistää ja pysäyttää Air-näppäimellä ja sormikytkimellä (poljinkytkimellä).

Jos LOCK on aktivoitu, vain Reflow-profiili ja aktivoidut parametrisarjat voidaan valita ja käynnistää.

Valikko 2

Valikkonäppäimen pitkällä painalluksella (3 sekuntia) pääset valikkoon 2

Valinnainen	Kuvaus
ON Kiinteät lämpötilat aktivoitu
OFF Kiinteät	ämpötilat deaktivoitu (tehdasasetus)

Näppäintoimintojen asetus

Air- / UP- ja DOWN-näppäimien toimintatavan vaihto.

Valinnainen	Kuvaus
ON Air Kuuman	ilman käynnistys/lopetus Air-näppäimellä (profiilitilassa aina aktivoitu)Ilmamäärän valinta DOWN-näppäimelläLämpötilan valinta UP-näppäimellä
OFF Air Air-näppäin = Ilmamäärän säätö

Taustavalaistus

Valinnainen	Kuvaus
0-100% LCD	-valoisuus

Potentiaaliton kytkentälähtö

Zero Smog -lähdön tai robottilähdön valinta

Valinnainen	Kuvaus
FS ON Poljinkytkintoiminto & Zero Smog -lähtö aktivoitu
FS OFF RS232 & Robottilähtö aktivoitu (tehdasasetus)

Esimerkki

ZeroSmog -lähdön konfigurointi


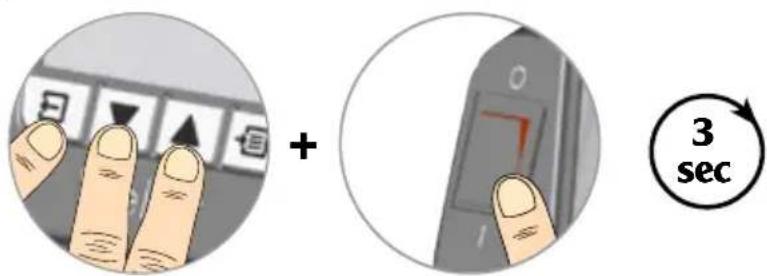

Palauttaminen tehdasasetuksiin

Päällekytkennän yhteydessä: Exit, UP ja DOWN kunnes kuulet merkkiäänen

Vikailmoitukset ja vikojen korjaaminen

Ilmoitus/vika Mahdollinen syy	Korjaustoimenpiteet
• Ei näyttötoimintoa (näyttö pois päältä)	• Ei verkkojännitettä • Kytke verkkokatkaisin päälle• Tarkasta verkkojännite• Tarkasta laitteen sulake
• OFF	• Asema on Standby- tai OFF-tilassa	• Aktivoi juotostyökalu uudelleen UP- tai DOWN-näppäimillä
• Työkalu pysyy kylmänä	• Asema on Standby- tai OFF-tilassa• Verkkojännitehäiriö	• Paina sormi- tai poljinkytkintä• Tarkista verkkovirta
• Asema ei toimi totuttuun tapaan	• Parametrien säätöä muutettu • Palauta asema tehdasasetuksiin
• Asetusten muuttaminen ei ole mahdollisia	• Asema lukittu • Aseman lukituksen avaus
• Kuumailmamäärä riittämätön	• Letku rikki, taittunut tai kiertynyt	• Irrota laite verkkojännitteestä• Tarkista letku• Anna valtuutetun ammattilaisen korjata laite
• Zero Smog ei lähde käyntiin •	• Ei verkkojännitettä• Ei signaalia	• Tarkista verkkovirta• Tarkasta liitäntäjohdotus• Tarkasta liitäntäasetukset
• Err 1	• Väärä verkkojännite	• Tarkasta verkkojännite
• Err 2	• Kuumennuspanos rikki	• Anna valtuutetun ammattilaisen vaihtaa kuumennuspanos

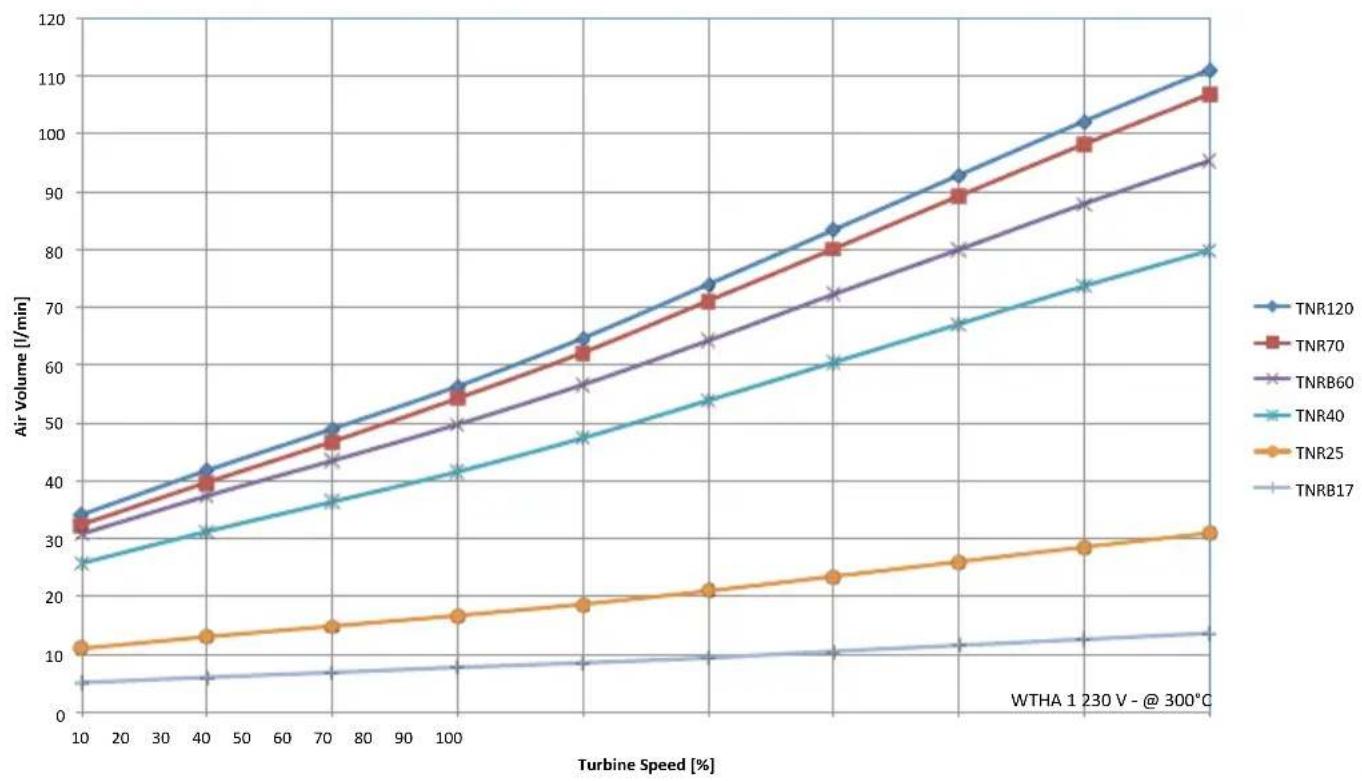

Ilmavirta

Air Volume [l/min]
