| Ürün tipi | Sıcak hava lehimleme istasyonu |
| Marka | Weller |
| Model | W 101 H |
| Ekran | Ayarlanabilir arka aydınlatmalı LCD ekran (%0-100) |
| Sıcaklık birimi | °C veya °F değiştirilebilir |
| Bekleme sıcaklık aralığı | 100-300 °C |
| Ofset ayarı | ±40 °C (±72 °F) |
| Hava akışı | Uca bağlı olarak değişir, 112 L/dk'ya kadar |
| Menüler | Menü 1 (ana ayarlar) ve Menü 2 (gelişmiş parametreler) |
| Bekleme işlevi | Ayarlanabilir bekleme sıcaklığı (kapalı veya 100-300 °C) ve zamanlayıcı (1-99 dk) |
| Otomatik Kapanma | Ayarlanabilir zamanlayıcı (OFF veya 1-999 dk) |
| Kilitleme | 3 haneli kodla (001-999) |
| Yeniden akış profilleri | 5 ayarlanabilir parametre seti (sıcaklık, hava akışı, süre) |
| Potansiyelsiz çıkış | Zero Smog veya robot kontrolü için (maks. 50 V / 20 mA) |
| Arayüz | RS232, ayak pedalı |
| Fabrika ayarlarına sıfırlama | Güç açılırken mümkün (Exit, UP, DOWN tuşları) |
| Güvenlik | Artık ısı göstergesi, arıza koruması |
| Bakım ve temizlik | Aletin düzenli temizliği, hava hortumunun kontrolü |
| Yedek parçalar | Isıtma kartuşu, hava hortumu, değiştirilebilir uçlar |
| Onarılabilirlik | Sadece yetkili personel müdahale edebilir |
| Uyumlu aksesuarlar | Uçlar TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17 |
Sık sorulan sorular - W 101 H Weller
Kullanıcıların soruları hakkında W 101 H Weller
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Kaynak makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun W 101 H - Weller ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. W 101 H markasının Weller.
KULLANIM KILAVUZU W 101 H Weller

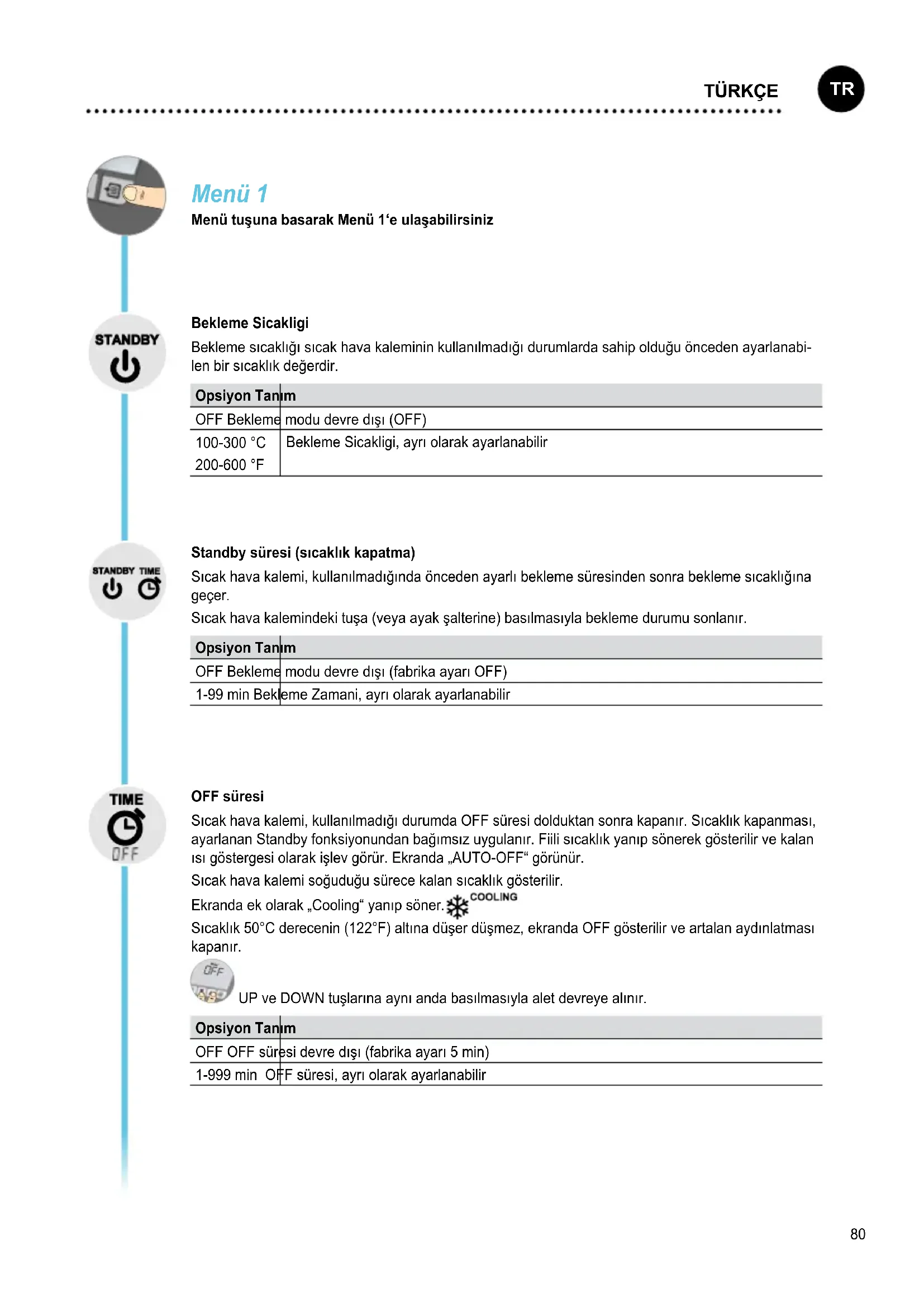

Menü tuşuna basarak Menü 1'e ulaşabilirsiniz
Bekleme Sicakligi
Bekleme sıcaklığı sıcak hava kaleminin kullanılmadığı durumlarda sahip olduğu önceden ayarlanabilen bir sıcaklık değerdir.
| Opsiyon Tanım | |
| OFF Bekleme | modu devre dışı (OFF) |
| 100-300 °C | Bekleme Sicakligi, ayrı olarak ayarlanabilir |
| 200-600 °F | |
Standby süresi (sicaklık kapatma)
Sıcak hava kalemi, kullanılmadığında önceden ayarlı bekleme süresinden sonra bekleme sıcaklığına geçer.
Sıcak hava kalemindeki tuşa (veya ayak şalterine) basılmasıyla bekleme durumu sonlanır.
| Opsiyon Tanım | |
| OFF Bekleme | modu devre dışı (fabrika ayarı OFF) |
| 1-99 min Bekleme Zamani, ayrı olarak ayarlanabilir | |
OFF süresi
Sıcak hava kalemi, kullanılmadığı durumda OFF süresi dolduktan sonra kapanır. Sıcaklık kapanması, ayarlanan Standby fonksiyonundan bağımsız uygulanır. Fiili sıcaklık yanıp sönerek gösterilir ve kalan ısı göstergesi olarak işlev görür. Ekranda „AUTO-OFF“ görünür.
Sıcak hava kalemi soğuduğu sürece kalan sıcaklık gösterilir.
Ekranda ek olarak „Cooling“ yanıp söner. COOLING
Sıcaklık 50°C derecenin (122°F) altına düşer düşmez, ekranda OFF gösterilir ve artalan aydınlatması kapanır.
UP ve DOWN tuşlarına aynı anda basılmasıyla alet devreye alınır.
| Opsiyon Tanım | |
| OFF OFF süresi devre dışı (fabrika ayarı 5 min) | |
| 1-999 min OFF süresi, ayrı olarak ayarlanabilir |
Window fonksiyonu
Opsiyon 1 (fabrika ayarı):
Ayak şalteri fonksiyonunu FS ON'a ayarlayın.
„LOCK“ fonksiyonu ile sıcaklığın kilitlenmiş olduğu varsayılarak ayar aralığının ± 1-99 °C (±1-180 °F) olarak sınırlandırılması.
Kilitlenen sıcaklık böylece ayarlanabilecek sıcaklık aralığının ortasını ifade eder.
Opsiyon 2:
Ayak şalteri fonksiyonunu FS OFF'a ayarlayın.
Ayarlanmış ve kilitlenmiş bir sıcaklıktan yola çıkarak, WINDOW fonksiyonu yardımıyla ± 1 -99 °C (± 1 -180 °F)‘lik bir sıcaklık aralığı ayarlanabilir. Fiili sıcaklık bu aralık dahilindeyse potansiyelsiz bağlantı (optocoupler çıkışı) bağlanır.
| Opsiyon Tanım | |
| OFF Window | fonksiyonu devre dışı (fabrika ayarı OFF) |
| 1-99 °C | Window fonksiyonu, ayrı olarak ayarlanabilir |
| 1-180 °F | |
LOCK
LOCK
İstasyonun kilitlenmesi. Kilitlemeden sonra alet üzerinde artık herhangi bir ayar değişikliği yapılamaz.
İstisna 1: Window fonksiyonu Opsiyon 1.
Diğer bütün ayarlar, kilit açılana kadar değiştirilemez.
İstasyonun kilitlenmesi
İstenen üç basamaklı kilitleme kodunu (001 ile 999 arasında) ayarlayın ve menü tuşu ile teyit edin.
Kilitleme aktiftir (ekran bir kilit görünür).
İstasyon kilidinin açılması
Menü tuşuna basın. Ekranda ON görünür
Üç basamaklı kilitleme kodunu girin.
Kodu menü tuşu ile teyit edin.
Kodu unuttunuz mu?
Lütfen müşteri hizmetlerine
başvurunuz: technical-service@
weller-tools.com
Offset
Gerçek sıcak hava sıcaklığı, sıcaklık ofseti girilerek ± 40 °C (± 72 °F) kadar uyarlanabilir.
°C °F
Sıcaklık biriminin değiştirilmesi.
| Opsiyon Tanım | |
| °C Santigrat | |
| °F Fahrenheit | |
Profil
Bu menü noktasında beşe kadar parametre kaydı etkinleştirilip ayarlanabilir ve her bir adımın (Reflow profili) otomatik çalışma akışı etkinleştirilebilir.
Her parametre kaydı için sıcaklık, hava miktarı ve süre ayrı olarak ayarlanabilir.
Reflow profili her bir parametre kaydından 1'den 5'e kadar artan düzende ayrı olarak konfigüre edilebilir.
Ayarlanan Reflow profili yürütülebilir:
Örneğin 1 ve 3 ve 5
©
①
③
⑤
②
④
Ayarlanan parametre kayıtları değiştirilebilir:
Örneğin 2 ve 4 ve 5 (Otomatik sembolü veya profil olmadan)
Reflow profilleri ve parametre kayıtları ana ekranda Exit tuşuyla açılıp kapatılabilir.
Otomatik çalışma akışı devre dışı ise, UP ve DOWN tuşlarıyla her bir parametre kaydı seçilebilir.
Reflow profilleri ve parametre kayıtları Air tuşuyla ve parmak şalteriyle (ayak şalteri) başlatılabilir ve durdurulabilir.
LOCK etkin ise yalnızca Reflow profili veya etkin parametre kayıtları seçilip başlatılabilir.
Menü 2
Menü tuşuna basarak uzun süre (3 saniye) basarak Menü 2'ye ulaşısınız
| Opsiyon Tanım |
| ON Sabit sıcaklıklar etkin |
| OFF Sabit sıcaklıklar devre dışı (fabrika ayarı) |
Tuş fonksiyonlarının ayarlanması
Air / UP ve Down tuşlarının çalışma şeklinin değiştirilmesi.
| Opsiyon Tanım | |
| ON Air Air tuşu | ilse sıcak hava Start/Stop (Profil modunda her zaman etkin) |
| Down tuşu ile hava miktarının seçilmesi | |
| UP tuşu ile sıcaklığın seçilmesi | |
| OFF Air Air tuşu = Hava miktarı ayarı | |
Arka plan aydınlatması
| Opsiyon Tanım | |
| 0-100% LCD | Parlaklik |
Potansiyelsiz devre çıkışı
Zero Smog çıkışı veya robot çıkışının seçilmesi
| Opsiyon Tanım |
| FS ON Ayak şalteri fonksiyonu & Zero Smog çıkışı etkin |
| FS OFF RS232 & Robot çıkışı etkin (fabrika ayarı) |
Örnek

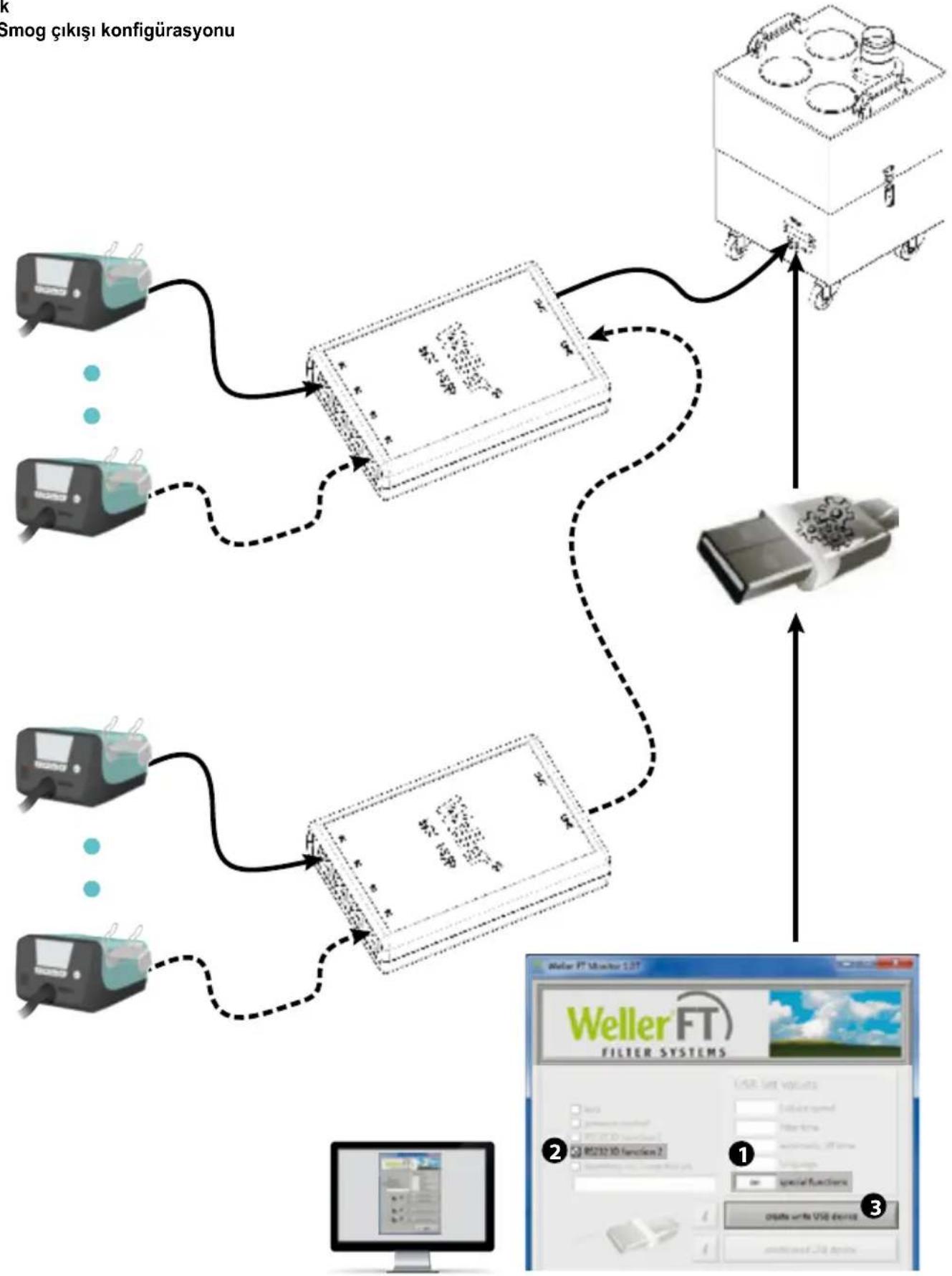

ZeroSmog çıkışı konfigürasyonu
Fabrika ayarlarına geri alma
Açarken: Exit, UP ve DOWN sesli sinyal duyulana kadar
Hata mesajları ve hata giderme
| Mesaj/Belirti Olası neden Yardım önlemleri | ||
| Ekran fonksiyonu yok (Ekran kapalı) | Şebeke gerilimi yok · Şebeke şalteri açılmalıdırŞebeke gerilimi kontrol edilmelidirCihaz sigortası kontrol edilmelidir | |
| OFF | İstasyon bekleme veya OFF modunda | UP veya Down tuşlarıyla lehim aletini yeniden etkinleştirin |
| Alet isınmıyor · İstasyon bekleme veya OFF modundaŞebeke gerilimi arızası | Parmak veya ayak şalterine basınŞebeke beslemesini kontrol edin | |
| İstasyon çalışması gerektiği gibi çalışmıyor | Parametre ayarları değişmiş | İstasyonu fabrika ayarlarına geri al |
| Ayar değişiklikleri olanaksız | İstasyon kilitli | İstasyon kilidinin açılması |
| Sıcak hava miktarı yetersiz | Hortum hasarlı, bükülmüş veya burkulmuş | Aleti şebeke geriliminden ayırınHortumu kontrol edinAletin uzman personel tarafından tamir edilmesini sağlayın |
| Zero Smog çalışmıyor · Şebeke gerilimi yokSinyal yok | Şebeke beslemesini kontrol edinArabirim kablolarını kontrol edinArabirim ayarlarını kontrol edin | |
| Err 1 | Yanlış şebeke gerilimi | Şebeke gerilimi kontrol edilmelidir |
| Err 2 | Isıtıcı kartuş arızalı | Isıtıcı kartuşun uzman personel tarafından değiştirilmesini sağlayın |

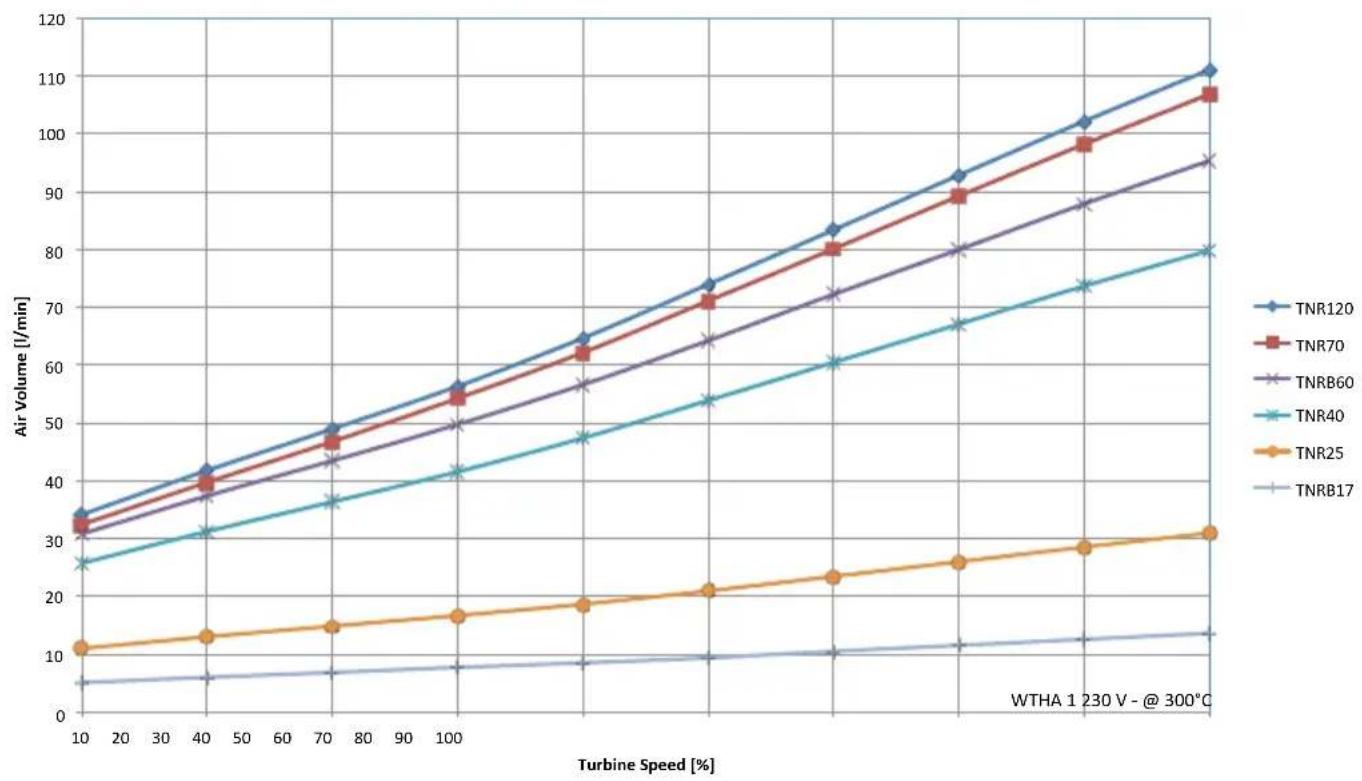

Air flow
Air Volume [l/min]
