Produkto tipas	Karšto oro litavimo stotis
Prekės ženklas	Weller
Modelis	W 101 H
Ekranas	LCD ekranas su reguliuojamu apšvietimu (0-100%)
Temperatūros vienetas	°C arba °F perjungiamas
Budėjimo temperatūros diapazonas	100-300 °C
Poslinkio nustatymas	±40 °C (±72 °F)
Oro srautas	Kintamas pagal antgalį, iki 112 L/min
Meniu	1 meniu (pagrindiniai nustatymai) ir 2 meniu (išplėstiniai parametrai)
Budėjimo funkcija	Reguliuojama budėjimo temperatūra (išjungta arba 100-300 °C) ir laikmatis (1-99 min)
Automatinis išsijungimas (Auto-Off)	Reguliuojamas laikmatis (OFF arba 1-999 min)
Užrakinimas (Lock)	3 skaitmenų kodu (001-999)
Litavimo profiliai	5 reguliuojamų parametrų rinkiniai (temperatūra, oro srautas, laikas)
Potencialo neturinti išvestis	Zero Smog ar roboto valdymui (maks. 50 V / 20 mA)
Sąsaja	RS232, pėdų valdiklis
Gamyklinis atstatymas	Galima įjungimo metu (mygtukai Exit, UP, DOWN)
Saugumas	Likutinės šilumos rodymas, apsauga nuo defektų
Priežiūra ir valymas	Reguliarus įrankio valymas, oro žarnos patikrinimas
Atsarginės dalys	Šildymo kasetė, oro žarna, keičiami antgaliai
Remontuojamumas	Tik kvalifikuoto personalo įsikišimas
Suderinami priedai	Antgaliai TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Dažnai užduodami klausimai - W 101 H Weller

Kaip nustatyti budėjimo temperatūrą?

1 meniu pasirinkite parinktį Temp. Stand-by. Galite pasirinkti OFF arba reikšmę nuo 100 iki 300 °C.

Ką daryti, jei ekrane rodoma 'Err 1'?

Klaida Err 1 rodo netinkamą tinklo įtampą. Patikrinkite stoties maitinimą.

Kaip užrakinti stotį?

1 meniu įjunkite parinktį LOCK ir nustatykite 3 skaitmenų kodą (001-999). Ekrane pasirodys spyna.

Kaip atrakinti stotį, jei pamiršau kodą?

Susisiekite su Weller klientų aptarnavimo tarnyba el. paštu [e-mail].

Kaip atstatyti stotį į gamyklinius nustatymus?

Įjungimo metu vienu metu paspauskite mygtukus Exit, UP ir DOWN, kol išgirsite garsinį signalą.

Karšto oro srautas nepakankamas, ką daryti?

Patikrinkite, ar oro žarna nėra pažeista, sulenkta ar susisukusi. Atjunkite įrankį ir apžiūrėkite. Jei reikia, leiskite suremontuoti kvalifikuotam personalui.

Kaip perjungti tarp °C ir °F?

1 meniu pasirinkite parinktį °C °F, kad pasirinktumėte norimą temperatūros vienetą.

Kaip sukonfigūruoti litavimo profilį?

1 meniu naudokite parinktį Profil, kad nustatytumėte iki 5 parametrų rinkinių (temperatūra, oro srautas, laikas). Tada galite įjungti automatinį vykdymą.

Kaip prijungti Zero Smog sistemą?

2 meniu nustatykite perjungimo išvestį į FS ON, kad įjungtumėte Zero Smog funkciją. Įsitikinkite, kad sąsajos laidų sujungimas yra teisingas.

Įrankis lieka šaltas nepaisant įjungimo, kodėl?

Stotis gali būti budėjimo arba automatinio išsijungimo režime. Paspauskite mygtuką UP arba DOWN, kad vėl suaktyvintumėte įrankį. Taip pat patikrinkite tinklo įtampą.

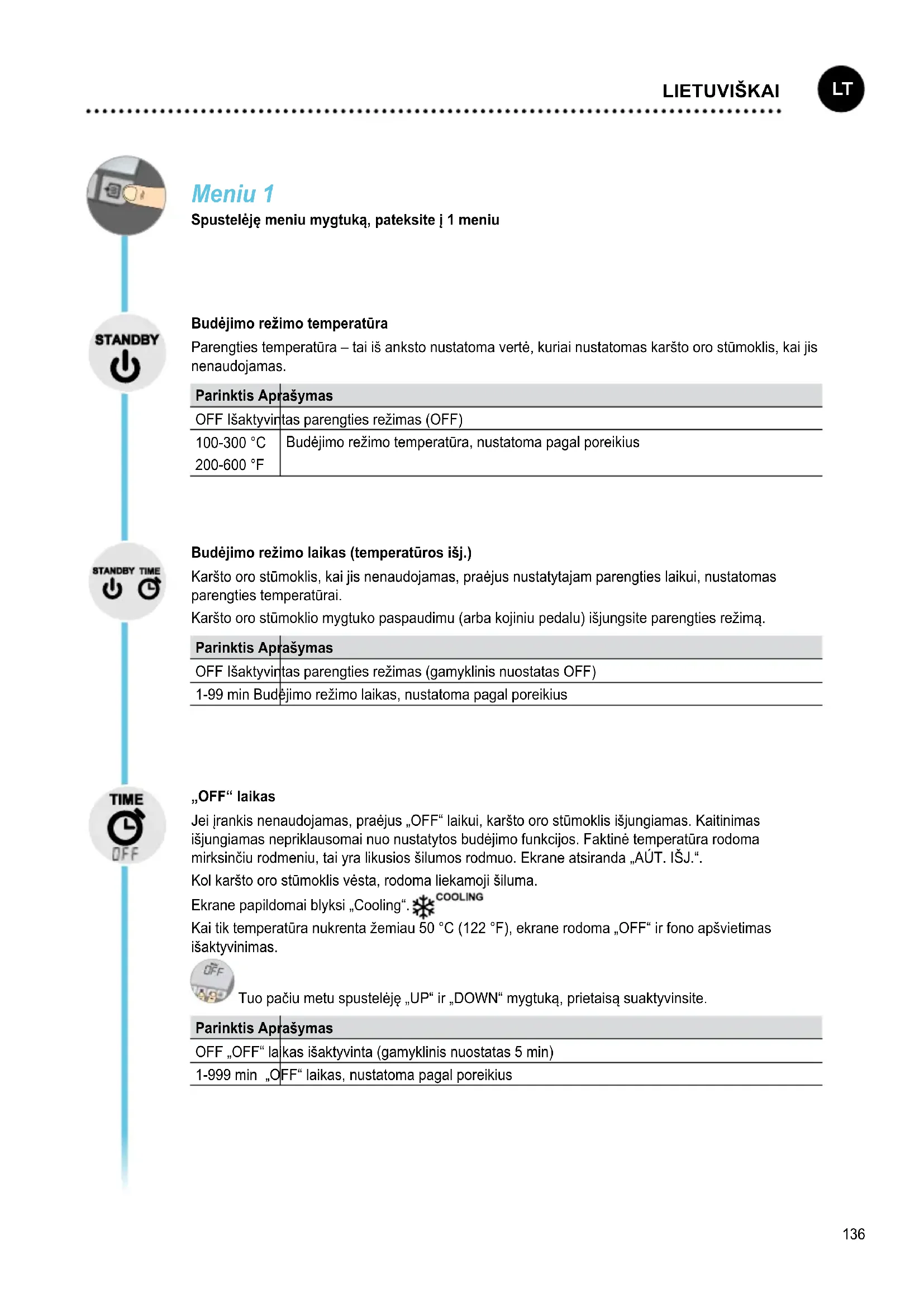

NAUDOJIMO INSTRUKCIJA W 101 H Weller

Taustinų funkciju iestatijums

Taustinu „Air“ (Gaiss)/„UP“ (Uz augšu) un „Down“ (Uz leju) funkcijas veida pārslēgšana.

Spustelėję meniu mygtuką, pateksite j 1 meniu

Budėjimo režimo temperatūra

Parengties temperatūra – tai iš anksto nustatoma vertė, kuriai nustatomas karšto oro stūmoklis, kai jis nenaudojamas.

Parinktis Aprašymas
OFF Išaktyvintas parengties režimas (OFF)
100-300 °C	Budėjimo režimo temperatūra, nustatoma pagal poreikius
200-600 °F

Budėjimo režimo laikas (temperatūros išj.)

Karšto oro stūmoklis, kai jis nenaudojamas, praėjus nustatytajam parengties laikui, nustatomas parengties temperatūrai.

Karšto oro stūmoklio mygtuko paspaudimu (arba kojiniu pedalu) išjungsite parengties režimą.

Parinktis Aprašymas

OFF Išaktyvintas parengties režimas (gamyklinis nuostatas OFF)

1-99 min Budėjimo režimo laikas, nustatoma pagal poreikius

„OFF“ laikas

Jei įrankis nenaudojamas, praėjus „OFF“ laikui, karšto oro stūmoklis išjungiamas. Kaitinimas išjungiamas nepriklausomai nuo nustatytos budėjimo funkcijos. Faktinė temperatūra rodoma mirksinčiu rodmeniu, tai yra likusios šilumos rodmuo. Ekrane atsiranda „AÚT. IŠJ.“.

Kol karšto oro stūmoklis vėsta, rodoma liekamoji šiluma.

Ekrane papildomai blyksi „Cooling“.

Kai tik temperatūra nukrenta žemiau 50 °C (122 °F), ekrane rodoma „OFF“ ir fono apšvietimas išaktyvinimas.

Tuo pačiu metu spustelėje „UP“ ir „DOWN“ mygtuką, prietaisą suaktyvinsite.

Parinktis Aprašymas

OFF „OFF“ la kas išaktyvinta (gamyklinis nuostatas 5 min)

1-999 min „OFF“ laikas, nustatoma pagal poreikius

„Window“ funkcija

Parinktis 1 (gamyklinis nuostatas):

Kojinio pedalo funkcija nustatykite i „FS ON“ padėtį.

Reguliavimo diapazono apribojimas iki ± 1–99 °C (±1–180 °F), skaičiuojant nuo temperatūros, kuri buvo užblokuota naudojant funkcija „LOCK“ (užrakinti).

Užblokuota temperatūra yra nustatyto temperatūros lango vidurkis.

Parinktis 2:

Kojinio pedalo funkcija nustatykite i „FS OFF“ padėtį.

Naudojant WINDOW funkcija, nustatytai ir užblokuotai temperatūrai galima nustatyti temperatūros diapazoną nuo ± 1–99 °C (±1–180 °F). Jei esama temperatūra yra nustatyto diapazono ribose, kontaktas su nuliniu potencialu (optrono išėjimas) yra perjungiamas.

Parinktis Aprašymas
OFF „Window“ funkcija išaktyvinta (gamyklinis nuostatas OFF)
1-99 °C	„Window“ funkcija, nustatoma pagal poreikius
1-180 °F

LOCK

„LOCK“

Stoties užblokavimas. Užblokavus daugiau negalima daryti jokių prietaiso nuostatų pakeitimų.

Išimtis 1: „Window“ funkcija Parinktis 1.

Išimtis 2: Žr. meniu tašką „PROFIL“

Visų kitų nustatymų nejmanoma keisti, kol stotelė nebus atrakinta.

Stoties užblokavimas

Nustatykite pageidaujamą trijų skaičių blokavimo kodą (nuo 001 iki 999) ir patvirtinkite meniu mygtuku.

Užraktas yra aktyvus (ekrane rodomas spynos simbolis).

Stoties išblokavimas

Spustelkite meniu mygtuka. Ekrane pasirodo „ON“

Nustatykite triju skaičių blokavimo kodą.

Kodą patvirtinkite meniu mygtuku.

Pamiršote kodą?

Kreipkitės į mūsų klientų aptarnavimo tarnybą: [e-mail].

Nuokrypis

Faktinę karšto oro temperatūrą galima priderinti įvedant temperatūros nuokrypj ± 40 °C (± 72 °F).

°C °F

Temperatūros bloko perjungimas.

Parinktis Aprašymas

°C Laipsniai pagal Celsiju

°F Laipsniai pagal Farenheitą

Profilis

Šiame meniu galima suaktyvinti ir nustatyti iki 5 parametru rinkinių bei suaktyvinti Automatinę atskirų žingsnių eigą („Reflow“ profilis).

Kiekvienam parametru rinkiniui būtina atskirai nustatyti temperatūrą, oro kiekį ir laiką.

„Reflow“ profilj sukonfigūruoti galima individualiai iš atskirų parametrų rinkinių 1–5 didėjančia seka.

Nustatytaji „Reflow“ profilj galima atkurti:

pavyzdžiui, 1 ir 3 ir 5

Nustatytuosius parametru rinkinius galima pakeisti:

pavyzdžiui, 2 ir 4 ir 5 (be automatikos, simboliai arba profilis 📋)

„Reflow“ profilius ir parametrų rinkinius pagrindiniame ekrane galima išjungti mygtuku „Exit“.

Jeigu automatinė eiga išaktyvinta, tuomet mygtukais „UP“ ir „DOWN“ pasirenkami atskiri parametru rinkiniai.

„Reflow“ profilius ir parametrų rinkinius paleisti ir sustabdyti galima mygtuku „Air“ ir pirštukiniu mygtuku (kojiniu pedalu).

Jei „LOCK“ suaktyvintas, galima pasirinkti ir paleisti „Reflow“ profilj arba suaktyvintus parametru rinkinius.

Meniu 2

Meniu mygtuką palaikius nuspaustą ilgiau (3 sekundes) pateksite j 2 meniu

Parinktis Aprašymas

ON Nustatytosios temperatūros suaktyvinta

OFF Nustatytosios temperatūros išaktyvinta (gamyklinis nuostatas)

Mygtukų funkcijų nustatymas

„Air“ / „UP“ ir „Down“ mygtukų funkcijų perjungimas.

Parinktis Aprašymas
ON Air Karšto	oro paleistis / sustabdymas „Air“ mygtuku (Profilio režime visada aktyvi)Oro kiekio parinktis „down“ mygtukuTemperatūros parinktis „UP“ mygtuku
OFF Air „Air“	mygtukas = Oro srauto reguliavimas

Fono apšvietimas

Parinktis Aprašymas
0-100% LCD	ryškumas

Nulinio potencialo jungimo išvadas

„Zero Smog“ išėjimo arba robotinės sistemos išėjimo parinktis

Parinktis Aprašymas

FS ON Kojinio pedalo funkcija & „Zero Smog“ išėjimas suaktyvintas

FS OFF RS232 & Robotinės sistemos išėjimas suaktyvintas (gamyklinis nuostatas)

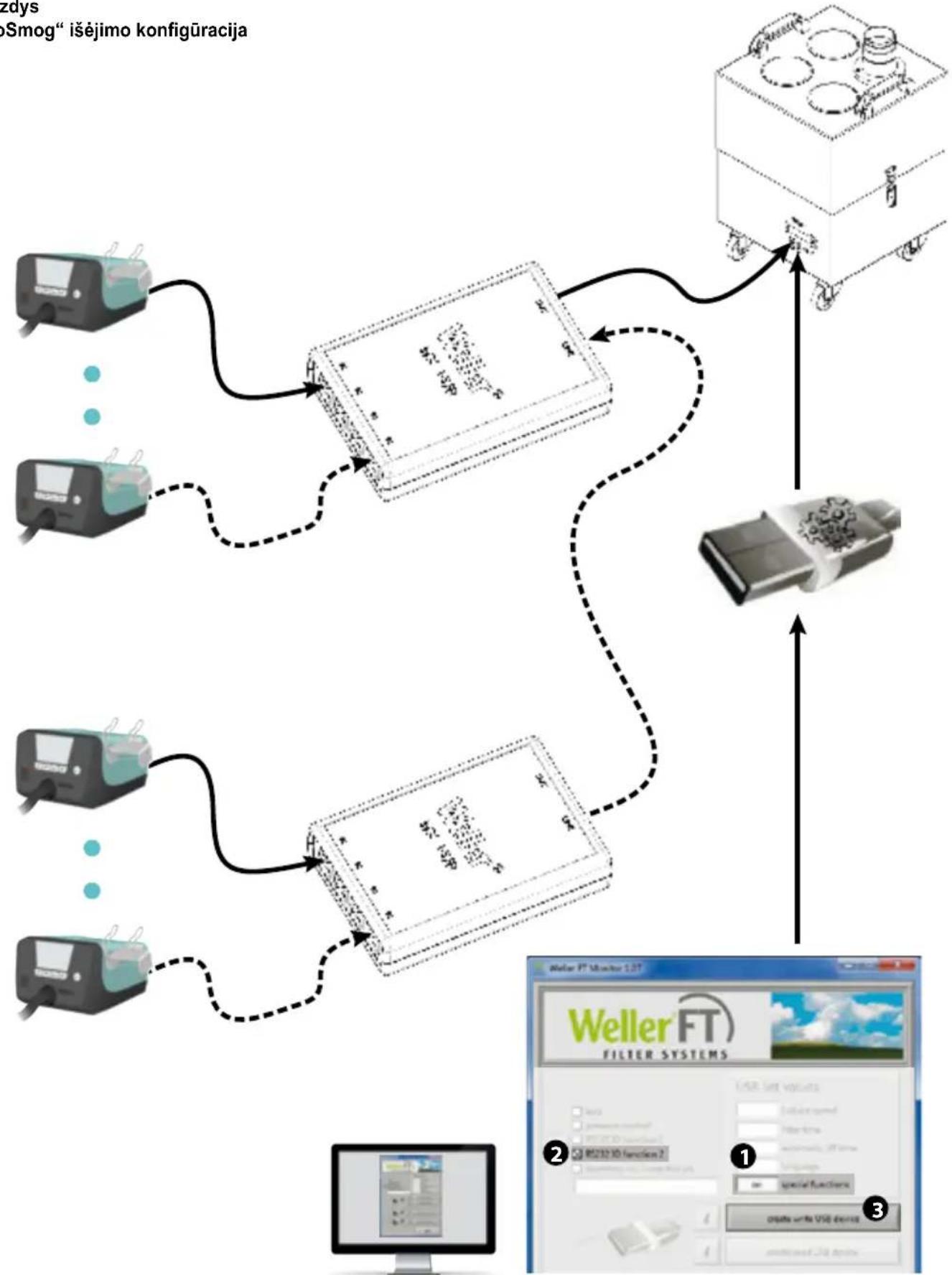

Pavyzdys

„ZeroSmog“ išėjimo konfigūracija

Gamyklinių nustatymų atstata

ljungiant: Išėjimas, „UP“ ir „DOWN“, kol pasigirs garsinis signalas

Pranešimai apie gedimus ir jų šalinimas

Pranešimas / požymis Galima	priežastis Pagalba
Ekranas neveikia (ekranas išjungtas)	Néra tinklo įtamposJjunkite tinklo jungiklj	Patikrinkite tinklo įtampąPatikrinkite prietaiso saugiklj
OFFStotis parengties režime	arba „OFF“režime	„UP“ arba „Down“ mygtukais vėlsuaktyvinsite litavimo įrankį
Įrankis nekaistaStotis parengties režime arba „OFF“režimeTinklo įtampos triktis	Nuspauskite pirštukinį mygtuką arba kojinįpedaląPatikrinkite tinklo įtampą
Stotis veikia ne taip, kaip įprastai	Parametru nustatymas	Gamyklinių nustatymų atstatos stotis
Nustatymų keisti nejmanoma	Stotis užblokuota	Stoties išblokavimas
Nepakankamas karšto oro kiekis	Pažeista žarna, perlenkta ar persisukusi	Įrankį atjunkite nuo tinklo įtamposPatikrinkite žarnąTechniniam personalui paveskite sutaisyti įrankį
„Zero Smog“ nejsijungiaNéra	tinklo įtamposNéra jokio signalo	Patikrinkite tinklo įtampąPatikrinkite sąsajų laidynąPatikrinkite sąsajos nustatymus
Err 1	Netinkama tinklo įtampa	Patikrinkite tinklo įtampą
Err 2	Pažeistas kaitinimo lizdas	Techninis personalas privalo pakeistikaitinimo lizdą

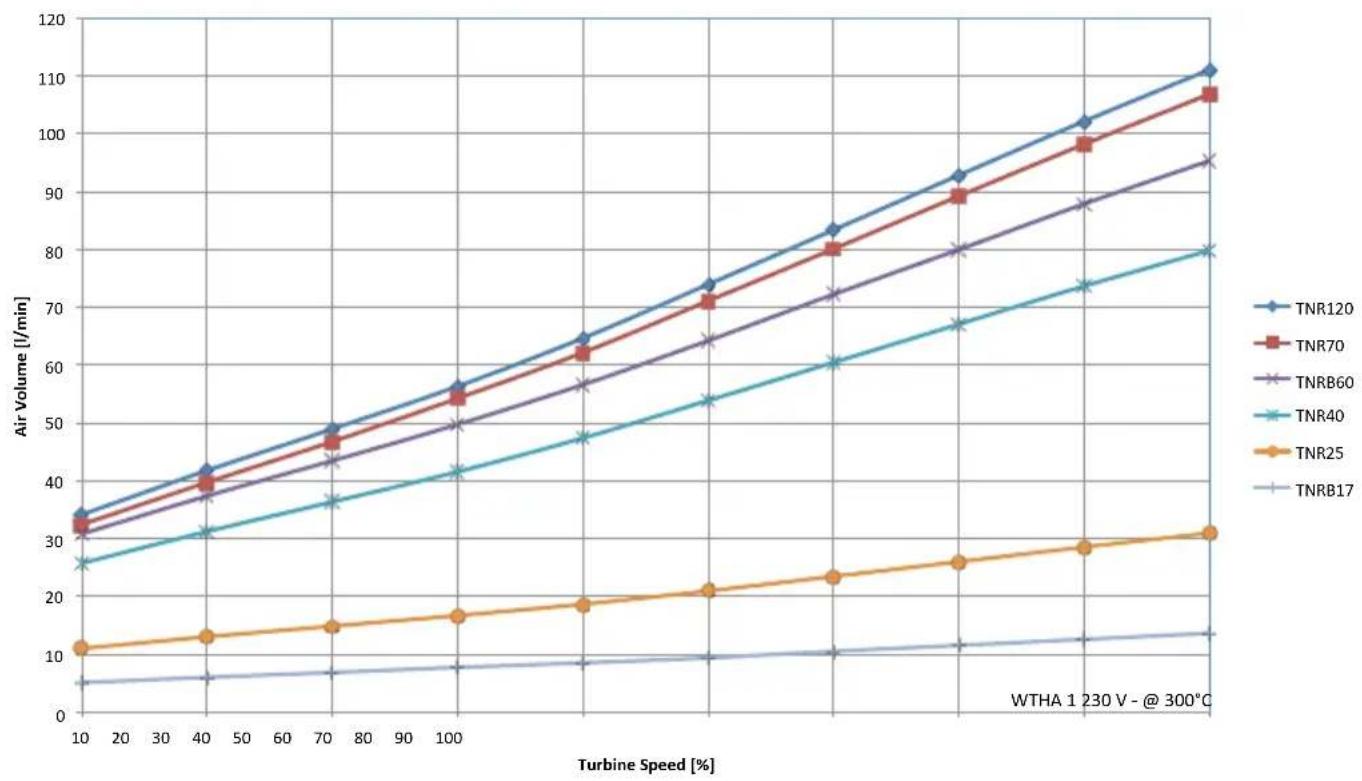

Oro kiekis

Air Volume [l/min]
