| Tipo de producto | Estación de soldadura de aire caliente |
| Marca | Weller |
| Modelo | W 101 H |
| Pantalla | Pantalla LCD con retroiluminación ajustable (0-100%) |
| Unidad de temperatura | °C o °F conmutable |
| Rango de temperatura de espera | 100-300 °C |
| Ajuste offset | ±40 °C (±72 °F) |
| Flujo de aire | Variable según la boquilla, hasta 112 L/min |
| Menús | Menú 1 (ajustes principales) y Menú 2 (parámetros avanzados) |
| Función de espera | Temperatura de espera ajustable (desactivado o 100-300 °C) y temporización (1-99 min) |
| Apagado automático (Auto-Off) | Temporización ajustable (OFF o 1-999 min) |
| Bloqueo (Lock) | Por código de 3 dígitos (001-999) |
| Perfiles de reflujo | 5 conjuntos de parámetros ajustables (temperatura, flujo de aire, tiempo) |
| Salida libre de potencial | Para control de Zero Smog o robot (máx. 50 V / 20 mA) |
| Interfaz | RS232, control por pedal |
| Restablecimiento de fábrica | Posible al encender (teclas Exit, UP, DOWN) |
| Seguridad | Indicación de calor residual, protección contra fallos |
| Mantenimiento y limpieza | Limpieza regular de la herramienta, verificación de la manguera de aire |
| Piezas de repuesto | Cartucho calefactor, manguera de aire, boquillas intercambiables |
| Reparabilidad | Intervención solo por personal calificado |
| Accesorios compatibles | Boquillas TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17 |
Preguntas frecuentes - W 101 H Weller
Preguntas de los usuarios sobre W 101 H Weller
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Máquina de soldar en formato PDF gratis! Encuentra tus instrucciones W 101 H - Weller y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. W 101 H de la marca Weller.
MANUAL DE USUARIO W 101 H Weller

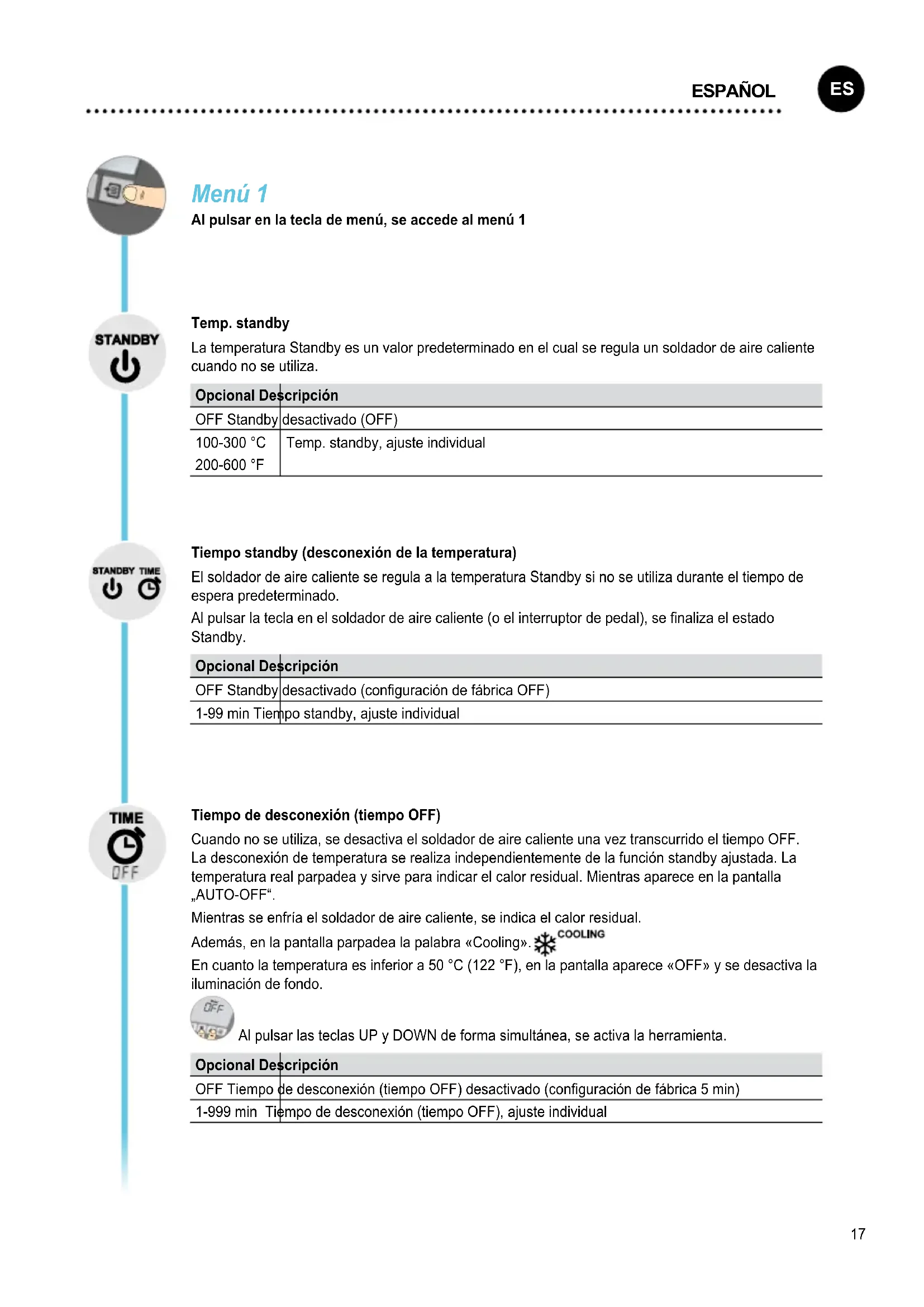

Al pulsar en la tecla de menú, se accede al menú 1
Temp. standby
La temperatura Standby es un valor predeterminado en el cual se regula un soldador de aire caliente cuando no se utiliza.
| Opcional Descripción | |
| OFF Standby | desactivado (OFF) |
| 100-300 °C | Temp. standby, ajuste individual |
| 200-600 °F | |
Tiempo standby (desconexión de la temperatura)
El soldador de aire caliente se regula a la temperatura Standby si no se utiliza durante el tiempo de espera predeterminado.
Al pulsar la tecla en el soldador de aire caliente (o el interruptor de pedal), se finaliza el estado Standby.
| Opcional Descripción | |
| OFF Standby | desactivado (configuración de fábrica OFF) |
| 1-99 min Tiempo standby, ajuste individual | |
Tiempo de desconexión (tiempo OFF)
Cuando no se utiliza, se desactiva el soldador de aire caliente una vez transcurrido el tiempo OFF. La desconexión de temperatura se realiza independientemente de la función standby ajustada. La temperatura real parpadea y sirve para indicar el calor residual. Mientras aparece en la pantalla „AUTO-OFF“.
Mientras se enfría el soldador de aire caliente, se indica el calor residual.
Además, en la pantalla parpadea la palabra «Cooling».
En cuanto la temperatura es inferior a 50 °C (122 °F), en la pantalla aparece «OFF» y se desactiva la iluminación de fondo.
Al pulsar las teclas UP y DOWN de forma simultánea, se activa la herramienta.
| Opcional Descripción |
| OFF Tiempo de desconexión (tiempo OFF) desactivado (configuración de fábrica 5 min) |
| 1-999 min Tiempo de desconexión (tiempo OFF), ajuste individual |
Función Window
Opcional 1 (configuración de fábrica):
Ajustar la función del interruptor de pedal a «FS ON».
Limitación del rango de ajuste a ±1-99 °C (±1-180 °F) a partir de una temperatura bloqueada con la función «LOCK».
Por tanto la temperatura bloqueada representa el centro del rango térmico ajustable.
Opcional 2:
Ajustar la función de interruptor de pedal a «FS OFF».
Partiendo de una temperatura ajustada y bloqueada es posible ajustar una ventana de temperatura de aproximadamente ±1-99 °C (±1-180 °F) con la ayuda de la función WINDOW. Si la temperatura real está dentro de este margen, el contacto sin potencial (salida del optoacoplador) estará conectado.
Opcional Descripción
| OFF Función | Window desactivado (configuración de fábrica OFF) |
| 1-99 °C | Función Window, ajuste individual |
| 1-180 °F |
LOCK
LOCK
Bloqueo de la estación. Cuando se bloquea el aparato, ya no se pueden cambiar los ajustes.
Excepción 1: Función Window Opcional 1.
Excepción 2: Véase el punto del menú PERFIL
No es posible cambiar ninguno de los demás ajustes hasta que se desbloquee.
Bloquear estación
Ajustar el código de bloqueo deseado con tres dígitos (comprendidos entre 001 y 999) y confirmar mediante la tecla del menú.
El bloqueo está activado (en la pantalla aparecerá un candado).
Desbloquear la estación
Pulsar la tecla de menú. En la pantalla, aparecerá «ON»
Ajustar el código de bloqueo de tres dígitos.
Confirmar el código con la tecla de menú.
¿Ha olvidado el código?
Por favor, diríjase a nuestro servicio técnico: technical-service@weller-tools.com
Offset
La temperatura real del aire caliente se puede ajustar introduciendo una compensación de temperatura de aproximadamente ±40 °C (±72 °F).
°C °F
Cambiar la unidad de temperatura.
| Opcional Descripción | |
| °C Grados centigrados | |
| °F Fahrenheit |
Perfil
En este punto del menú, se pueden activar y ajustar hasta 5 grupos de parámetros, así como la secuencia automática de los pasos individuales (perfil de reflujo).
Los grupos de parámetros de temperatura, cantidad de aire y tiempo se pueden ajustar individualmente.
Es posible configurar un perfil de reflujo (Reflowprofil) de forma ascendente y personalizada a partir de los grupos de parámetro individuales 1-5.
Se puede ejecutar el perfil de reflujo ajustado: p. ej., 1 y 3 y 5 ①
③
⑤
②
④
Se pueden cambiar los grupos de parámetros ajustados: ②
p. ej., 2 y 4 y 5 (sin símbolo automático o perfil)
Los perfiles de reflujo y los grupos de parámetros se pueden conectar y desconectar en la pantalla principal con la tecla Exit (salir).
Si la secuencia automática está desactivada, se pueden seleccionar los grupos de parámetros uno por uno con las teclas UP y DOWN.
Los perfiles de reflujo y los grupos de parámetros se pueden iniciar y parar con la tecla Air y el interruptor de dedo (o interruptor de pedal).
Si LOCK está activado, solo se puede seleccionar e iniciar el perfil de reflujo o los grupos de parámetros activados.
Menú 2
Al pulsar de forma prolongada (3 segundos) la tecla del menú, se accede al menú 2
| Opcional Descripción |
| ON Temperaturas fijas activado |
| OFF Temperaturas fijas desactivado (configuración de fábrica) |
Ajuste de las funciones de las teclas
Cambiar el modo de funcionamiento de las teclas Air / UP y Down.
| Opcional Descripción | |
| ON Air Iniciar | o detener el aire caliente con la tecla Air (siempre activo en el modo Perfil) |
| Seleccionar la cantidad de aire con la tecla DOWN | |
| Seleccionar la temperatura con la tecla UP | |
| OFF Air Tecla | Air = Ajuste de la cantidad de aire |
Iluminación del fondo
| Opcional Descripción | |
| 0-100% | Brillo LCD |
Salida sin potencial
Seleccionar salida Zero Smog o la salida de robot
| Opcional Descripción |
| FS ON Función de interruptor de pedal & Salida Zero Smog activada |
| FS OFF RS232 & Salida de robot activada (configuración de fábrica) |
Ejemplo
Configuración de salida Zero Smog


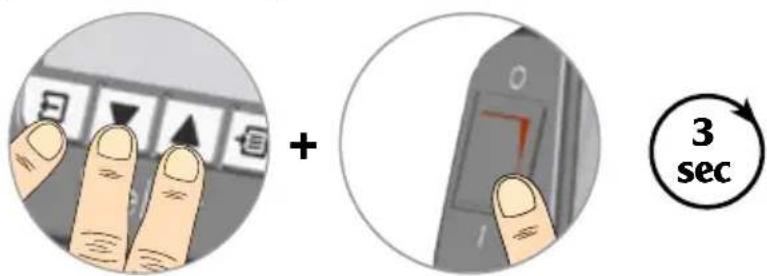

Restaurar la configuración de fábrica
Al conectar: Exit, UP y DOWN hasta que suene un pitido
Mensajes de error y su reparación
| Mensaje/Síntoma Causa posible | Reparación | |
| • Sin función de pantalla (pantalla desconectada) | • No hay tensión de red disponible | • Conectar el interruptor principal• Comprobar la tensión de red• Comprobar el fusible del aparato |
| • OFF • La estación se encuentra en Standby o en modo OFF | • La estación se encuentra en Standby o en modo OFF• Fallo de la tensión de red | • Activar de nuevo la herramienta de soldadura con las teclas UP o Down |
| • La herramienta se mantiene fría | • Pulsar el interruptor de dedo o de pedal• Comprobar la alimentación de red | |
| • La estación no funciona de la manera habitual | • Parámetros ajustados | • Restablecer la estación a los ajustes de fábrica |
| • No se pueden cambiar los ajustes | • Estación bloqueada • Desbloquear la estación | |
| • Cantidad insuficiente de aire caliente | • Tubo dañado, doblado o retorcido | • Desconectar el aparato de la tensión de red• Comprobar el tubo• Encargar la reparación del aparato a un especialista |
| • Zero Smog no arranca • No hay tensión de red disponible• No hay señal disponible | • Comprobar la alimentación de red• Comprobar el cableado de la interfaz• Comprobar los ajustes de la interfaz | |
| • Err 1 | • Tensión de red incorrecta | • Comprobar la tensión de red |
| • Err 2 | • Cartucho calefactor defectuoso | • Encargar el cambio del cartucho calefactor a personal especializado |

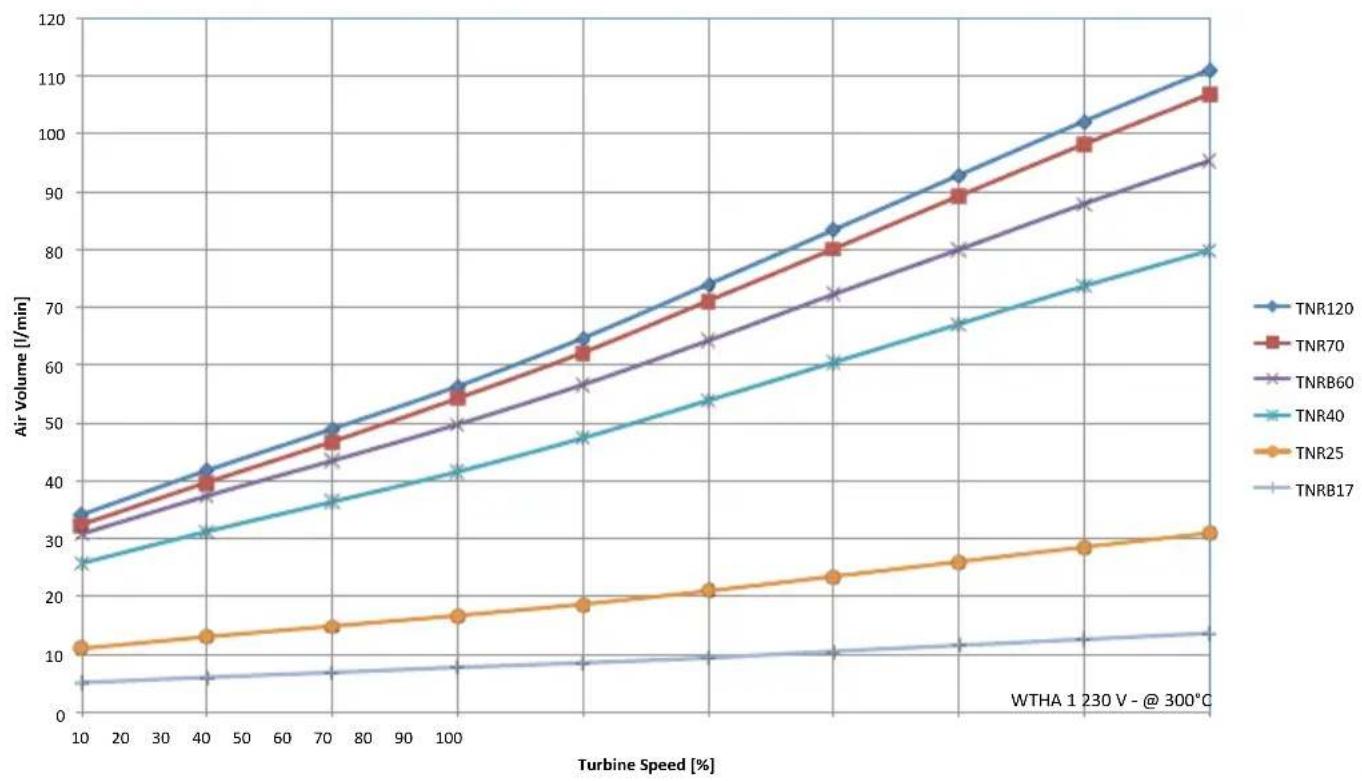

Air flow
Air Volume [l/min]
line
| Turbine Speed [%] | TNR120 | TNR70 | TNR60 | TNR40 | TNR25 | TNRB17 | | ----------------- | ------ | ----- | ----- | ----- | ----- | ------ | | 10 | 35 | 33 | 32 | 26 | 11 | 5 | | 40 | 42 | 40 | 38 | 32 | 13 | 6 | | 70 | 49 | 46 | 44 | 37 | 15 | 7 | | 100 | 56 | 54 | 50 | 42 | 17 | 8 | | 200 | 65 | 62 | 57 | 48 | 19 | 9 | | 400 | 75 | 71 | 65 | 55 | 21 | 10 | | 600 | 84 | 81 | 73 | 61 | 23 | 11 | | 800 | 93 | 90 | 81 | 67 | 25 | 12 | | 1000 | 102 | 99 | 96 | 74 | 29 | 13 | | 1200 | 112 | 108 | 106 | 81 | 32 | 14 |Menu 1
