Typ produktu	Horovzdušná spájkovacia stanica
Značka	Weller
Model	W 101 H
Displej	LCD displej s nastaviteľným podsvietením (0–100%)
Jednotka teploty	°C alebo °F prepínateľné
Rozsah teploty v pohotovostnom režime	100–300 °C
Nastavenie offsetu	±40 °C (±72 °F)
Prietok vzduchu	Premenlivý podľa trysky, až do 112 l/min
Menu	Menu 1 (hlavné nastavenia) a Menu 2 (rozšírené parametre)
Funkcia pohotovostného režimu	Nastaviteľná teplota pohotovostného režimu (vypnuté alebo 100–300 °C) a časovač (1–99 min)
Automatické vypnutie	Nastaviteľný časovač (OFF alebo 1–999 min)
Zámok	3-miestnym kódom (001–999)
Profily na pretavenie	5 sád nastaviteľných parametrov (teplota, prietok vzduchu, čas)
Bezpotenciálový výstup	Pre ovládanie Zero Smog alebo robota (max. 50 V / 20 mA)
Rozhranie	RS232, nožné ovládanie
Obnovenie továrenských nastavení	Možné pri zapnutí (tlačidlá Exit, UP, DOWN)
Bezpečnosť	Zobrazenie zvyškového tepla, ochrana proti chybám
Údržba a čistenie	Pravidelné čistenie nástroja, kontrola vzduchovej hadice
Náhradné diely	Vyhrievacia kartuša, vzduchová hadica, vymeniteľné trysky
Opraviteľnosť	Zásah iba kvalifikovaným personálom
Kompatibilné príslušenstvo	Trysky TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Často kladené otázky - W 101 H Weller

Ako nastaviť teplotu pohotovostného režimu?

V menu 1 vyberte možnosť Temp. Stand-by. Môžete zvoliť OFF alebo hodnotu medzi 100 a 300 °C.

Čo robiť, ak sa na displeji zobrazí 'Err 1'?

Chyba Err 1 indikuje nesprávne sieťové napätie. Skontrolujte elektrické napájanie stanice.

Ako zamknúť stanicu?

V menu 1 aktivujte možnosť LOCK a nastavte 3-miestny kód (001-999). Na displeji sa zobrazí zámok.

Ako odomknúť stanicu, ak som zabudol kód?

Kontaktujte zákaznícky servis Weller na adrese [e-mail].

Ako obnoviť továrenské nastavenia stanice?

Pri zapnutí súčasne stlačte tlačidlá Exit, UP a DOWN, kým nebudete počuť zvukový signál.

Prietok horúceho vzduchu je nedostatočný, čo robiť?

Skontrolujte, či vzduchová hadica nie je poškodená, ohnutá alebo skrútená. Odpojte nástroj a skontrolujte ho. V prípade potreby nechajte opraviť kvalifikovaným personálom.

Ako prepínať medzi °C a °F?

V menu 1 vyberte možnosť °C °F pre výber požadovanej jednotky teploty.

Ako nakonfigurovať profil pretavenia?

V menu 1 použite možnosť Profil na definovanie až 5 sád parametrov (teplota, prietok vzduchu, čas). Potom môžete aktivovať automatické spúšťanie.

Ako pripojiť systém Zero Smog?

V menu 2 nastavte spínací výstup na FS ON pre aktiváciu funkcie Zero Smog. Uistite sa, že je kabeláž rozhrania správna.

Nástroj zostáva studený napriek zapnutiu, prečo?

Stanica je možno v pohotovostnom režime alebo v automatickom vypnutí. Stlačte tlačidlo UP alebo DOWN na opätovnú aktiváciu nástroja. Skontrolujte tiež sieťové napätie.

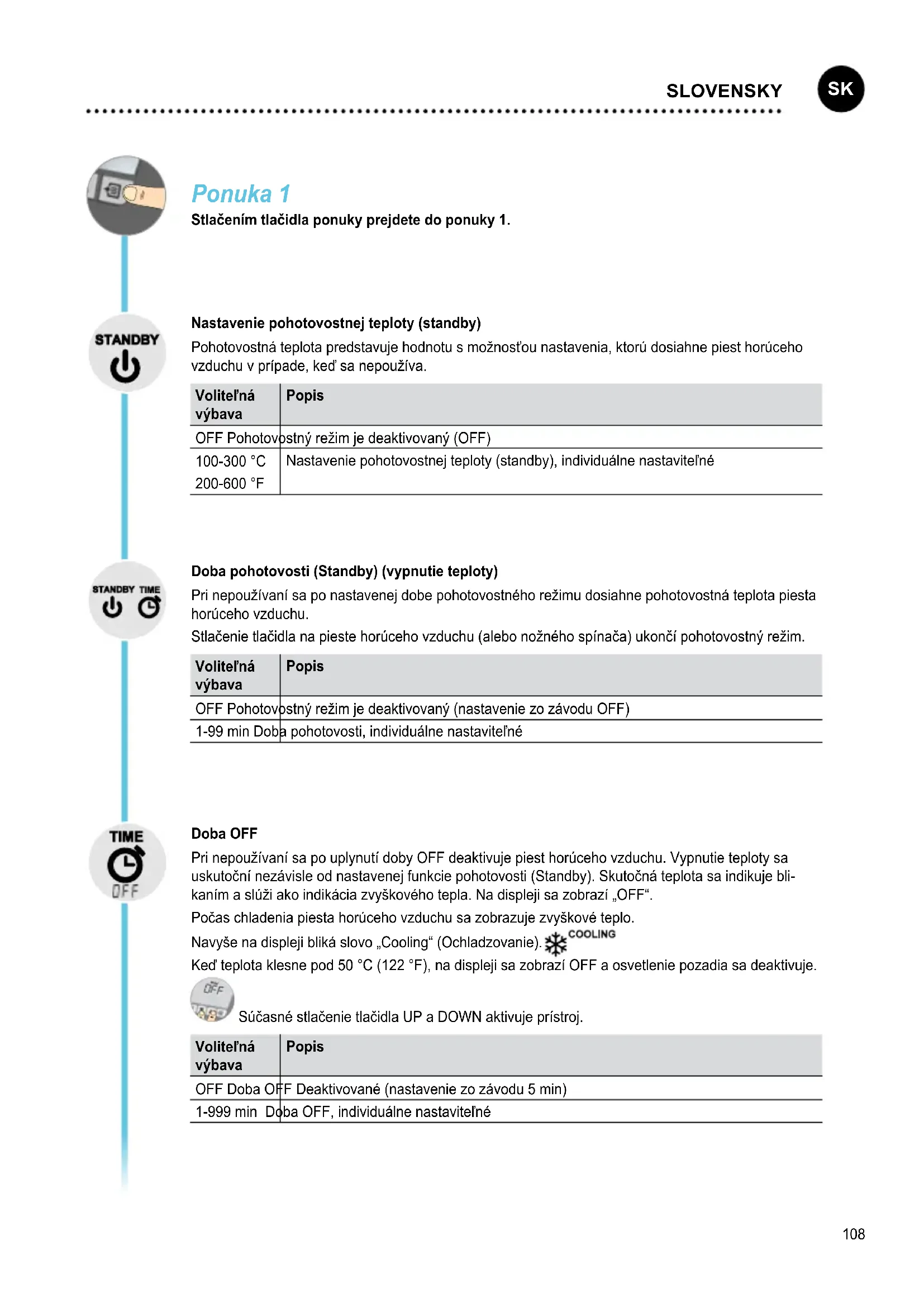

NÁVOD NA OBSLUHU W 101 H Weller

Pohotovostná teplota predstavuje hodnotu s možnosťou nastavenia, ktorú dosiahne piest horúceho vzduchu v prípade, keď sa nepoužíva.

Voliteľná výbava	Popis
OFF Pohotovostný režim je deaktivovaný (OFF)
100-300 °C200-600 °F	Nastavenie pohotovostnej teploty (standby), individuálne nastavitelné

Doba pohotovosti (Standby) (vypnutie teploty)

Pri nepoužívaní sa po nastavenej dobe pohotovostného režimu dosiahne pohotovostná teplota piesta horúceho vzduchu.

Stlačenie tlačidla na pieste horúceho vzduchu (alebo nožného spínača) ukončí pohotovostný režim.

Voliteľná výbava	Popis
OFF Pohotovostný režim je deaktivovaný (nastavenie zo závodu OFF)
1-99 min Doba pohotovosti, individuálne nastavitel’né

Doba OFF

Pri nepoužívaní sa po uplynutí doby OFF deaktivuje piest horúceho vzduchu. Vypnutie teploty sa uskutoční nezávisle od nastavenej funkcie pohotovosti (Standby). Skutočná teplota sa indikuje blikaním a slúži ako indikácia zvyškového tepla. Na displeji sa zobrazí „OFF“.

Počas chladenia piesta horúceho vzduchu sa zobrazuje zvyškové teplo.

Súčasné stlačenie tlačidla UP a DOWN aktivuje prístroj.

Volitel'ná výbava	Popis
OFF Doba OFF Deaktivované (nastavenie zo závodu 5 min)
1-999 min Doba OFF, individuálne nastavitelné

Funkcia Window (Okno)

Obmedzenie nastavovacieho rozsahu na ±1 – 99 °C (±1 – 180 °F) vychádzajúc z teploty blokovanej prostredníctvom funkcie „ZÁMOK“.

Blokovaná teplota tak predstavuje stred nastavitelného okna teploty.

Volitel'ná výbava 2:

Vychádzajúc z nastavenej, blokovanej teploty je možné pomocou funkcie WINDOW (OKNO) nastavit' okno teploty v rozsahu ±1 – 99 °C (±1 – 180 °F). Ak sa skutočná teplota nachádza v rámci tohto okna, bezpotenciálový kontakt (výstup optovázobného člena) sa prepne.

Voliteľná výbava	Popis
OFF Funkcia	Window (Okno) Deaktivované (nastavenie zo závodu OFF)
1-99 °C	Funkcia Window (Okno), individuálne nastavitel’né
1-180 °F

LOCK

ZÁMOK

Zablokovanie stanice. Po zablokovaní už nebude možné vykonat' na prístroji žiadne zmeny nastavenia.

Výnimka 2: Pozrite bod ponuky PROFIL

Všetky ostatné nastavenia nie je možné až do odblokovania prestavit'.

Zablokovanie stanice

Nastavte želaný trojmiestny kód blokovania (medzi 001 – 999) a potvrďte ho tlačidlom ponuky.

Blokovanie je aktívne (na displeji je zobrazený zámok).

Odblokovanie stanice

Stlačte tlačidlo ponuky. Na displeji sa objaví ON

Nastavte trojmiestny kód blokovania.

Obrátte sa, prosím, na náš zákaznícky servis: [e-mail]

Tolerancia regulácie

Skutočnú teplotu horúceho vzduchu môžete prispôsobit' zadaním tolerancie regulácie teploty o ±40 °C (±72 °F).

°C °F

Prepnutie jednotky teploty.

Voliteľná výbava	Popis
°C Celsius
°F Fahrenheit

Profil

V tomto bode ponuky môžete aktivovat' a nastavit' až 5 sád parametrov a tiež Automatický chod jednotlivých krokov (profil pretavenia).

Pre každú sadu parametrov individuálne nastavte teplotu, množstvo vzduchu a čas.

Profil pretavenia môžete individuálne vzostupne konfigurovat' použitím jednotlivých sád parametrov 1 – 5.

Nastavený profil pretavenia si môžete nechat' prehrat': napr. 1 a 3 a 5

③

⑤

②

④

Nastavené sady parametrov môžete zamenit: napr. 2 a 4 a 5 (bez symbolu Automatiky alebo profilu) ② ④

Profily pretavenia a sady parametrov môžete zapnút' a vypnút' na hlavnej obrazovke použitím tlačidla Exit.

Po deaktivovaní Automatického chodu môžete použitím tlačidiel UP a DOWN volit jednotlivé sady parametrov.

Profily pretavenia a sady parametrov môžete spustit' a zastavit' použitím tlačidla Air a prstového spínača (nožného spínača).

Po aktivácii ZÁMKU môžete zvolit' a spustit' iba profil pretavenia, resp. aktivované sady parametrov.

Ponuka 2

Volitel'ná výbava	Popis
ON Fixné tep	oty Aktivované
OFF Fixné te	ploty Deaktivované (nastavenie zo závodu)

Nastavenie funkcií tlačidiel

Prepnutie spôsobu fungovania tlačidiel Air/UP a DOWN.

Volitel'ná výbava	Popis
ON Air Štart/st	stop horúceho vzduchu pomocou tlačidla Air (v režime profilu vždy aktívne)Výber množstva vzduchu pomocou tlačidla DOWNVýber teploty pomocou tlačidla UP
OFF Air Tlačidlo Air = Nastavenie množstva vzduchu

Podsvietenie

Volitel'ná výbava	Popis
0-100% Jas	LCD

Výber výstupu Nulový smog alebo výstup Robota

Volitel'ná výbava	Popis
FS ON Funkcia nožného spínača & Aktivovaný výstup Nulový smog
FS OFF RS232 & Aktivovaný výstup Robota (nastavenie zo závodu)

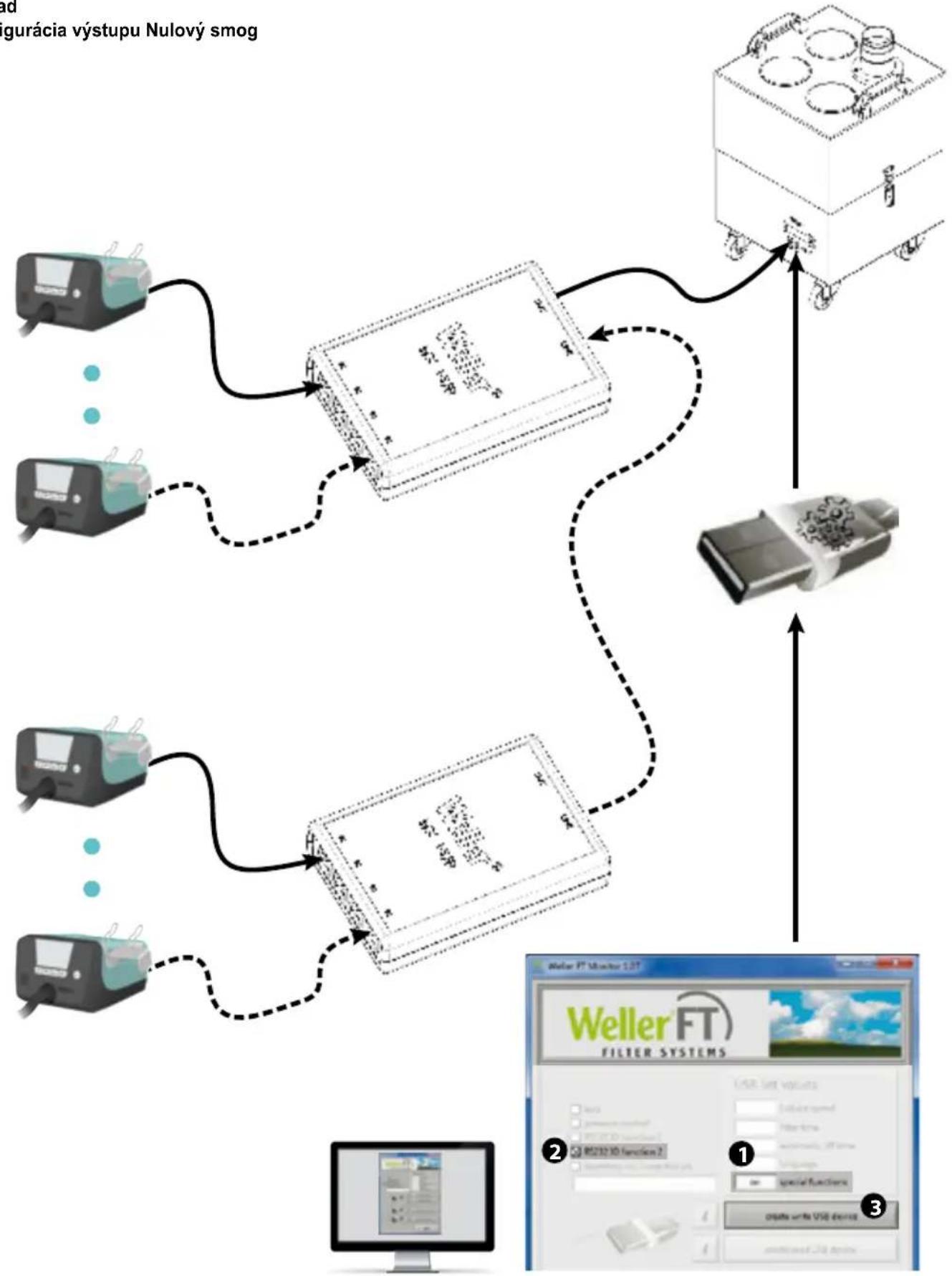

Príklad

Konfigurácia výstupu Nulový smog

Obnovenie výrobných nastavení

Pri zapnutí: Exit, UP a DOWN až do zaznenia signálneho tónu

Chybové hlásenia a odstraňovanie chýb

Hlásenie/symptóm Možná príčina Odstránenie
Žiadna funkcia displeja(Displej vypnutý)	Nie je siet'ové napätieZapnite siet'ový vypni	načSkontrolujte napätie v sietiSkontrolujte poistky zariadenia
OFFStanica sa nachádza vpohotovostnomrežime alebo v režime OFF		Tlačidlami UP alebo DOWN opäť aktivujte spájkovačku
Nástroj zostane studený	Stanica sa nachádza v pohotovostnomrežime alebo v režime OFFPorucha siet'ového napätia	Stlačte prstový alebo nožný spínačSkontrolujte elektrické napájanie
Stanica nefunguje obvyklým spôsobom	Parameter sú zmenenéObnovenie výrobných nastavení stanice
Nie je možné vykonať zmeny nastavení	Stanica je zablokovanáOdblokovanie stanice
Množstvo horúceho vzduchu nie je postačujúce	Hadica je poškodenáz, zalomená alebo pretočená	Odpojte prístroj od siet'ového napätiaSkontrolujte hadicuPrístroj nechajte opravit'u odborníka
Zero Smog nenabiehaNie je siet'ové napätieŽiadny signál		Skontrolujte elektrické napájanieSkontrolujte kabeláž rozhraniaSkontrolujte nastavenia rozhrania
Err 1	Nesprávne siet'ové napätie	Skontrolujte napätie v sieti
Err 2	Vyhrievacia patróna je poškodená	Vyhrievaciu patrónu nechajte vymenit'specializovaným personálom

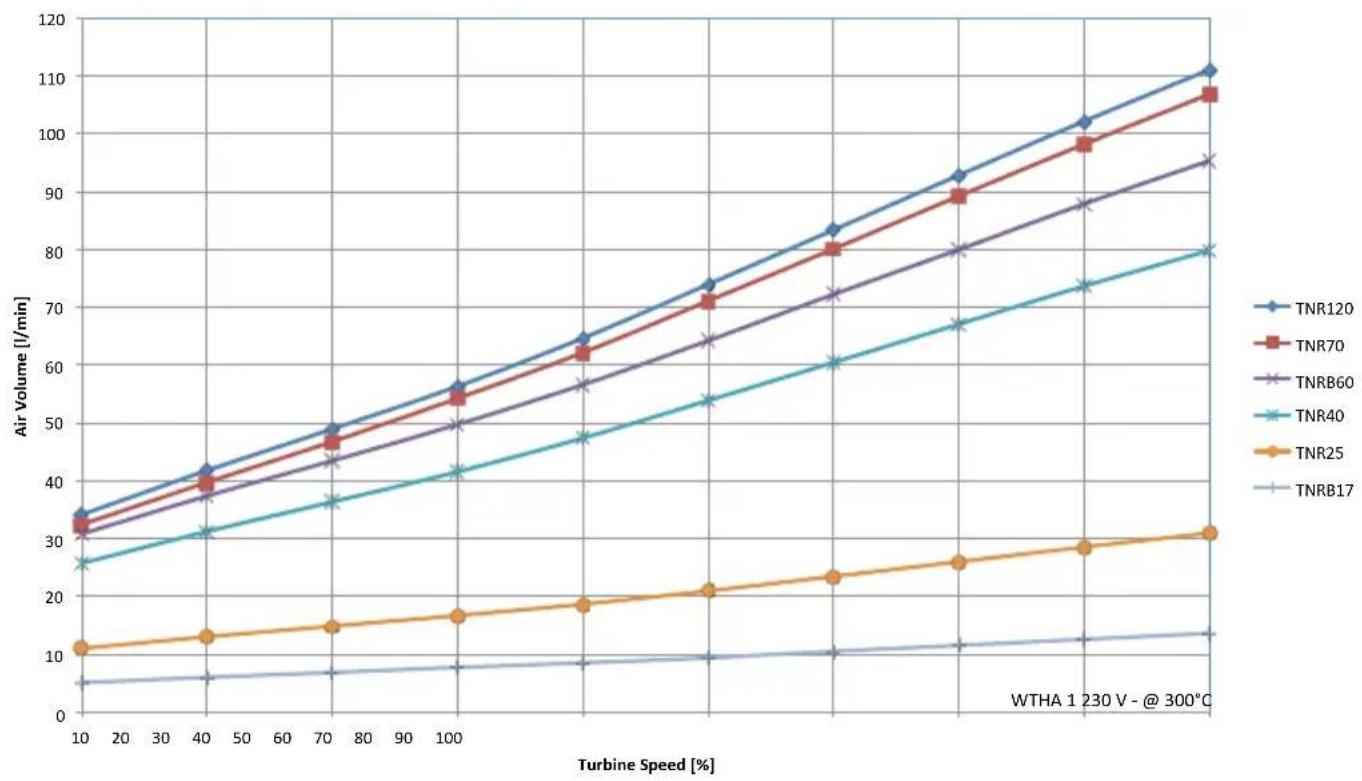

Množstvo vzduchu

Air Volume [l/min]
