Vrsta izdelka	Postaja za spajkanje z vročim zrakom
Znamka	Weller
Model	W 101 H
Zaslon	LCD zaslon z nastavljivo osvetlitvijo ozadja (0-100%)
Enota za temperaturo	°C ali °F (preklopno)
Območje temperature pripravljenosti	100-300 °C
Nastavitev odmika	±40 °C (±72 °F)
Pretok zraka	Spremenljiv glede na nastavek, do 112 L/min
Meniji	Meni 1 (glavne nastavitve) in Meni 2 (napredne nastavitve)
Funkcija pripravljenosti	Nastavljiva temperatura pripravljenosti (izključena ali 100-300 °C) in časovnik (1-99 min)
Samodejni izklop	Nastavljiv časovnik (IZKLOP ali 1-999 min)
Zaklepanje	S 3-mestno kodo (001-999)
Profili za reflow	5 nizov nastavljivih parametrov (temperatura, pretok zraka, čas)
Prosti potencialni izhod	Za nadzor Zero Smog ali robota (maks. 50 V / 20 mA)
Vmesnik	RS232, nožno krmiljenje
Ponastavitev na tovarniške nastavitve	Možno ob vklopu (tipke Exit, UP, DOWN)
Varnost	Prikaz preostale toplote, zaščita pred napakami
Vzdrževanje in čiščenje	Redno čiščenje orodja, preverjanje zračne cevi
Nadomestni deli	Grelna kartuša, zračna cev, zamenljivi nastavki
Popravljivost	Poseg samo s strani usposobljenega osebja
Združljivi dodatki	Nastavki TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Pogosto zastavljena vprašanja - W 101 H Weller

Kako nastaviti temperaturo pripravljenosti?

V meniju 1 izberite možnost Temp. Stand-by. Izberete lahko OFF ali vrednost med 100 in 300 °C.

Kaj storiti, če zaslon prikaže 'Err 1'?

Napaka Err 1 pomeni napačno omrežno napetost. Preverite napajanje postaje.

Kako zakleniti postajo?

V meniju 1 aktivirajte možnost LOCK in nastavite 3-mestno kodo (001-999). Na zaslonu se prikaže ključavnica.

Kako odkleniti postajo, če sem pozabil kodo?

Obrnite se na Wellerjevo službo za pomoč strankam na naslov [e-mail].

Kako ponastaviti postajo na tovarniške nastavitve?

Ob vklopu hkrati pritisnite tipke Exit, UP in DOWN, dokler ne zaslišite zvočnega signala.

Pretok vročega zraka je nezadosten, kaj storiti?

Preverite, ali zračna cev ni poškodovana, upognjena ali zvita. Odklopite orodje in ga preglejte. Po potrebi ga dajte v popravilo usposobljenemu osebju.

Kako preklapljati med °C in °F?

V meniju 1 izberite možnost °C °F za izbiro želene temperaturne enote.

Kako konfigurirati profil reflow?

V meniju 1 uporabite možnost Profil za nastavitev do 5 nizov parametrov (temperatura, pretok zraka, čas). Nato lahko aktivirate samodejno izvajanje.

Kako priključiti sistem Zero Smog?

V meniju 2 nastavite preklopni izhod na FS ON, da aktivirate funkcijo Zero Smog. Prepričajte se, da je ožičenje vmesnika pravilno.

Orodje ostane hladno kljub vklopu, zakaj?

Postaja je morda v načinu pripravljenosti ali samodejnem izklopu. Pritisnite tipko UP ali DOWN, da ponovno aktivirate orodje. Preverite tudi omrežno napetost.

NAVODILA ZA UPORABO W 101 H Weller

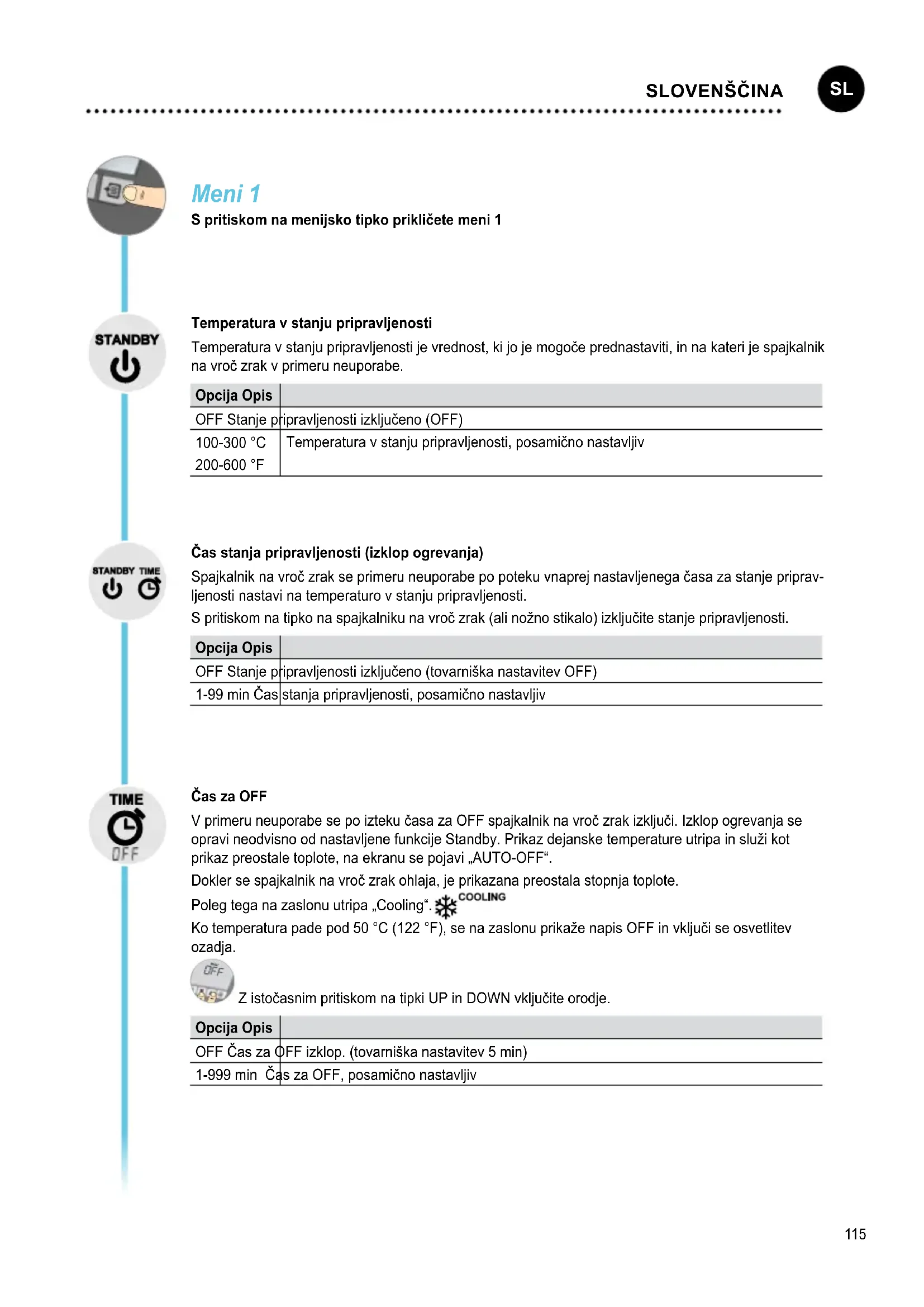

Temperatura v stanju pripravljenosti je vrednost, ki jo je mogoče prednastaviti, in na kateri je spajkalnik na vroč zrak v primeru neuporabe.

Opcija Opis
OFF Stanje pripravljenosti izključeno (OFF)
100-300 °C200-600 °F	Temperatura v stanju pripravljenosti, posamično nastavljiv

Čas stanja pripravljenosti (izklop ogrevanja)

Spajkalnik na vroč zrak se primeru neuporabe po poteku vnaprej nastavljenega časa za stanje pripravljenosti nastavi na temperaturo v stanju pripravljenosti.

S pritiskom na tipko na spajkalniku na vroč zrak (ali nožno stikalo) izključite stanje pripravljenosti.

Opcija Opis
OFF Stanje pripravljenosti izključeno (tovarniška nastavitev OFF)
1-99 min Čas	stanja pripravljenosti, posamično nastavljiv

Čas za OFF

V primeru neuporabe se po izteku časa za OFF spajkalnik na vroč zrak izključi. Izklop ogrevanja se opravi neodvisno od nastavljene funkcije Standby. Prikaz dejanske temperature utripa in služi kot prikaz preostale toplote, na ekranu se pojavi „AUTO-OFF“.

Dokler se spajkalnik na vroč zrak ohlaja, je prikazana preostala stopnja toplote.

Ko temperatura pade pod 50 °C (122 °F), se na zaslonu prikaže napis OFF in vključi se osvetlitev ozadja.

Z istočasnim pritiskom na tipki UP in DOWN vključite orodje.

Opcija Opis
OFF Čas za OFF izklop. (tovarniška nastavitev 5 min)
1-999 min Čas za OFF, posamično nastavljiv

Funkcija Window

Opcija 1 (tovarniška nastavitev):

Funkcijo nožnega stikala nastavite na FS ON.

Omejitev nastavitvenega območja na ± 1-99 °C (±1-180 °F) izhajajoč iz temperature, zaklenjene s pomočjo funkcije „LOCK“.

Zaklenjena temperatura pri tem predstavlja sredino nastavljivega temperaturnega okna.

Opcija 2:

Funkcijo nožnega stikala nastavite na FS OFF.

Izhajajoč iz nastavljene, zaklenjene temperature, lahko s pomočjo funkcije WINDOW nastavite temperaturno okno ± 1–99 °C (± 1–180 °F). Če je dejanska temperatura znotraj tega okna, se preklopi stik brez potenciala (izhod Optokoppler / optična sklopka).

Opcija Opis
OFF Funkcija	Window izklop. (tovarniška nastavitev OFF)
1-99 °C	Funkcija Window, posamično nastavljiv
1-180 °F

LOCK

LOCK

Blokiranje postaje. Spremembe nastavitev na orodju po blokiranju niso več mogoče.

Izjema 1: Funkcija Window Opcija 1.

Izjema 2: Glejte točko menija PROFIL

Vse ostale nastavitve so do deblokiranja zaklenjene.

Blokiranje postaje

Vnesite želeno trimestno kodo blokiranja (001–999) in potrdite z menijsko tipko.

Zaklepanje je aktivno (na zaslonu je prikazana ključavnica).

Deblokiranje postaje

Pritisnite menijsko tipko. Na zaslonu se pojavi ON.

Vnesite trimestno kodo blokiranja.

Kodo potrdite z menijsko tipko.

Ste pozabili šifro?

Obrnite se na našo podporo za stranke: [e-mail]

offset

Dejanska temperatura vročega zraka se lahko z vnosom temperaturne razlike spremeni za ±40 °C (±72 °F).

°C °F

Preklop temperaturne enote.

Opcija Opis
°C Celzij
°F Fahrenheit

Profil

V tej točki menija lahko vključite in nastavite do 5 sklopov parametrov ter vključite samodejni potek posameznih korakov (profil Reflow).

V vsakem sklopu parametrov je možna posamična nastavitev temperature, količine zraka in časa.

Profil Reflow je mogoče posamično nastaviti naraščajoče iz posameznih sklopov parametrov 1–5.

Potek nastavljenega naraščajočega profila Reflow je mogoče sprožiti:

npr. 1 in 3 in 5 ①

③

⑤

②

④

Nastavljene sklope parametrov je mogoče menjati:

npr. 2 in 4 in 5 (brez simbola samodejno ali profila ▶)

Profile Reflow in sklope parametrov je mogoče vključiti in izključiti s tipko Exit na glavnem prikazu.

Če je samodejni potek izključen, je mogoče s tipkama UP in DOWN izbirati posamezne sklope parametrov.

Profile Reflow in sklope parametrov je mogoče zagnati in ustaviti s tipko Air in stikalom na prst (nožno stikalo).

Če je vključena funkcija LOCK, je mogoče izbrati in zagnati le profil Reflow oz. aktivirane sklope parametrov.

Meni 2

Z dolgim pritiskom (3 sekunde) menijske tipke prikličete meni 2

Opcija Opis
ON Stalne temperature vklop.
OFF Stalne temperature izklop. (tovarniška nastavitev)

Nastavitev funkcij tipk

Preklop funkcij tipk Air/UP in DOWN.

Opcija Opis
ON Air Start/$	Stop za vroč zrak s tipko Air (vedno aktivno v načinu profilov)Izbira količine zraka s tipko DOWNIzbira temperature s tipko UP
OFF Air Tipka	Air = Nastavljanje pretoka zraka

Osvetljeno ozadje

Opcija Opis
0-100% Svetlost zaslona LCD

Brezpotencialni izhod

Izbira izhoda Zero Smog ali robotskega izhoda

Opcija Opis
FS ON Funkcija nožnega stikala & Vključen izhod Zero Smog
FS OFF RS232 & Vključen robotski izhod (tovarniška nastavitev)

Primer

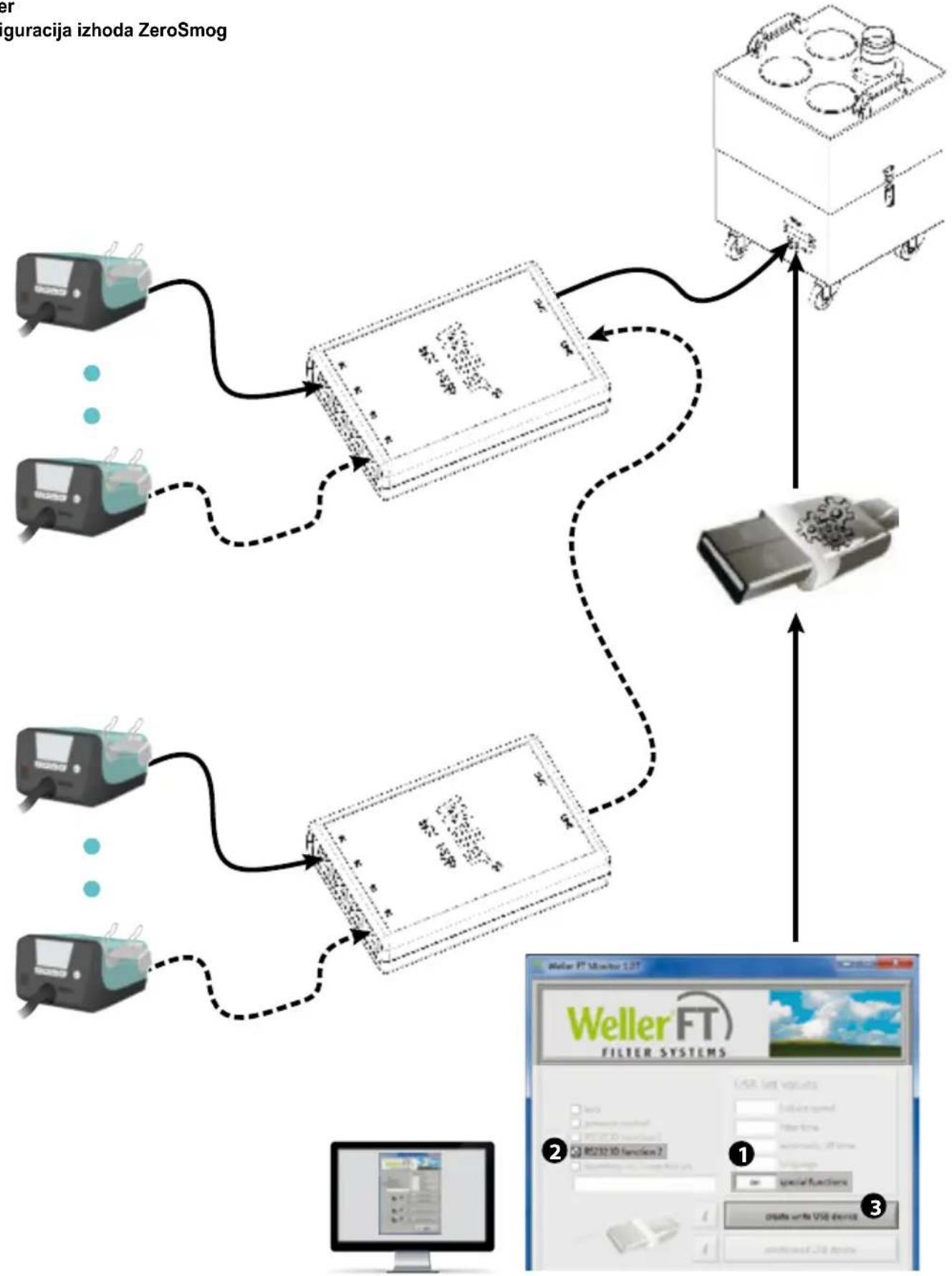

Konfiguracija izhoda ZeroSmog

Ponastavitev na tovarniške nastavitve

Pri vklopu: Exit, UP in DOWN dokler se ne sproži zvočni signal

Sporočila o napakah in odpravljanje napak

Sporočilo/Simptom Možen vzrok Ukrepi za pomoč
Ni prikaza (zaslon je ugasnjen)	V omrežju ni napetostiVklopite omrežnostikaloPreverite omrežno napetostPreverite varovalko naprave
OFFPostaja je v načinu stanja pripravljenosti ali OFF	S tipko UP ali DOWN spajkalnik znova vključite
Orodje ostane hladno	Postaja je v načinu stanja pripravljenosti ali OFFMotnja omrežne napetosti	Uporabite stikalo na prst ali nožno stikaloPreverite dovajanje električne energije
Postaja ne deluje, kot bi morala	Napačno nastavljeni parametri	Postajo ponastavite na tovarniške nastavitve
Spreminjanje nastavitev ni možno	Postaja je blokiranaDeblokiranje postaje
Nezadostna količina vročega zraka	Cev je poškodovana, prepognjena ali zvita	Orodje izklopite iz električnega omrežjaPreglejte cevOrodje naj popravi strokovni servis
Zero Smog se ne zaženeVomrežju ni napetostiNi signala	Preverite dovajanje električne energijePreglejte kabelsko napeljavo vmesnikaPreglejte nastavitve vmesnika
Err 1	Napačna omrežna napetost	Preverite omrežno napetost
Err 2	Grelna patronaje v okvari	Strokovno osebje naj zamenja grelno patrono

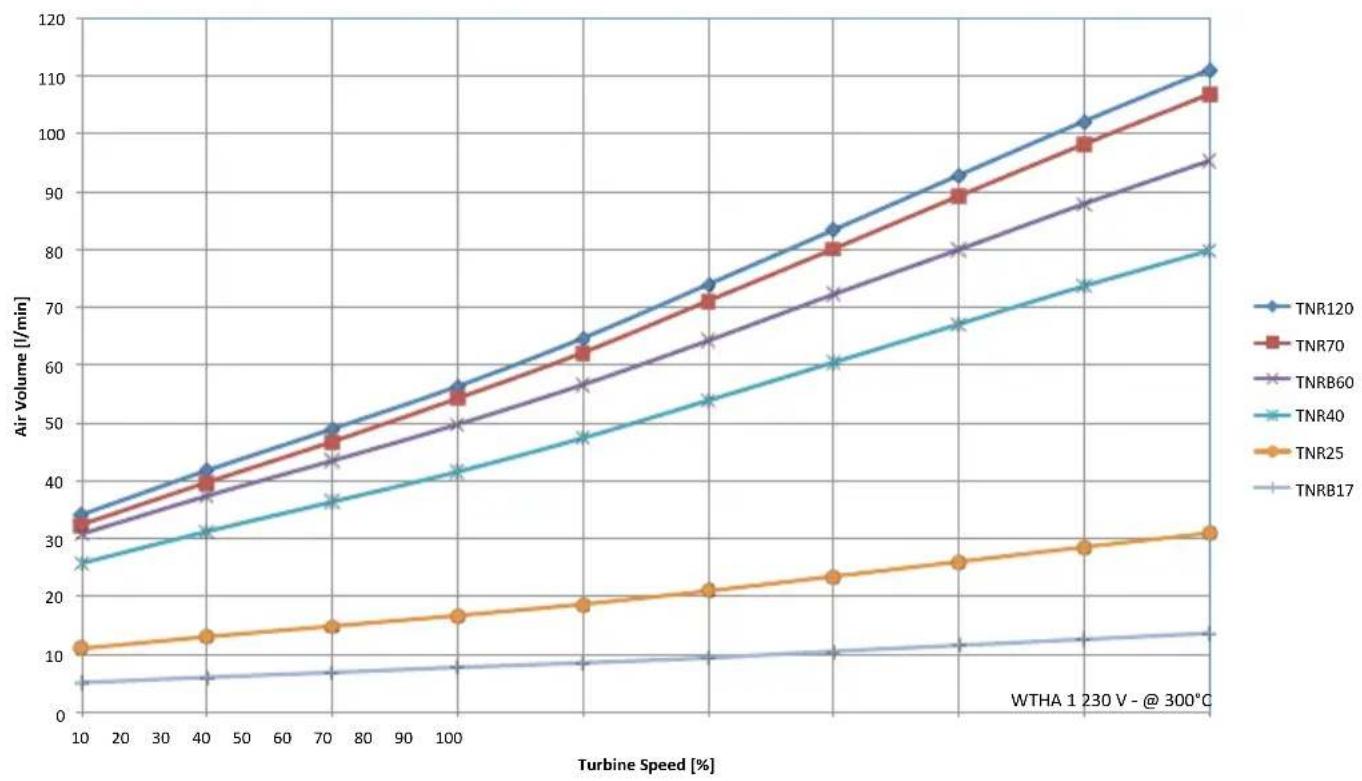

Pretok zraka

Air Volume [l/min]
