| Toote tüüp | Kuumaõhuga jootmisjaam |
| Kaubamärk | Weller |
| Mudel | W 101 H |
| Ekraan | LCD-ekraan reguleeritava taustvalgusega (0–100%) |
| Temperatuuri ühik | °C või °F, vahetatav |
| Ooterežiimi temperatuurivahemik | 100–300 °C |
| Nihke reguleerimine | ±40 °C (±72 °F) |
| Õhuvool | Muutuv vastavalt otsikule, kuni 112 l/min |
| Menüüd | Menüü 1 (põhiseaded) ja menüü 2 (täpsemad parameetrid) |
| Ooterežiimi funktsioon | Reguleeritav ooterežiimi temperatuur (väljas või 100–300 °C) ja viivitus (1–99 min) |
| Automaatne väljalülitus | Reguleeritav viivitus (VÄLJAS või 1–999 min) |
| Lukustamine | 3-kohaline kood (001–999) |
| Ümbersulatusprofiilid | 5 reguleeritavat parameetrite komplekti (temperatuur, õhuvool, aeg) |
| Potentsiaalivaba väljund | Zero Smogi või roboti juhtimiseks (max 50 V / 20 mA) |
| Liides | RS232, jalglüliti |
| Tehase lähtestamine | Võimalik sisselülitamisel (klahvid Exit, UP, DOWN) |
| Ohutus | Jääksoojuse kuvamine, kaitse rikete eest |
| Hooldus ja puhastamine | Tööriista regulaarne puhastamine, õhuvooliku kontroll |
| Varuosad | Küttepatare, õhuvoolik, vahetatavad otsikud |
| Remonditavus | Seadus ainuüksi kvalifitseeritud personali poolt |
| Ühilduvad tarvikud | Otsikud TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17 |
Korduma kippuvad küsimused - W 101 H Weller
Kasutajate küsimused teemal W 101 H Weller
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Keevitusmasin PDF-formaadis tasuta! Leidke oma juhend W 101 H - Weller ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. W 101 H kaubamärgi Weller.
KASUTUSJUHEND W 101 H Weller

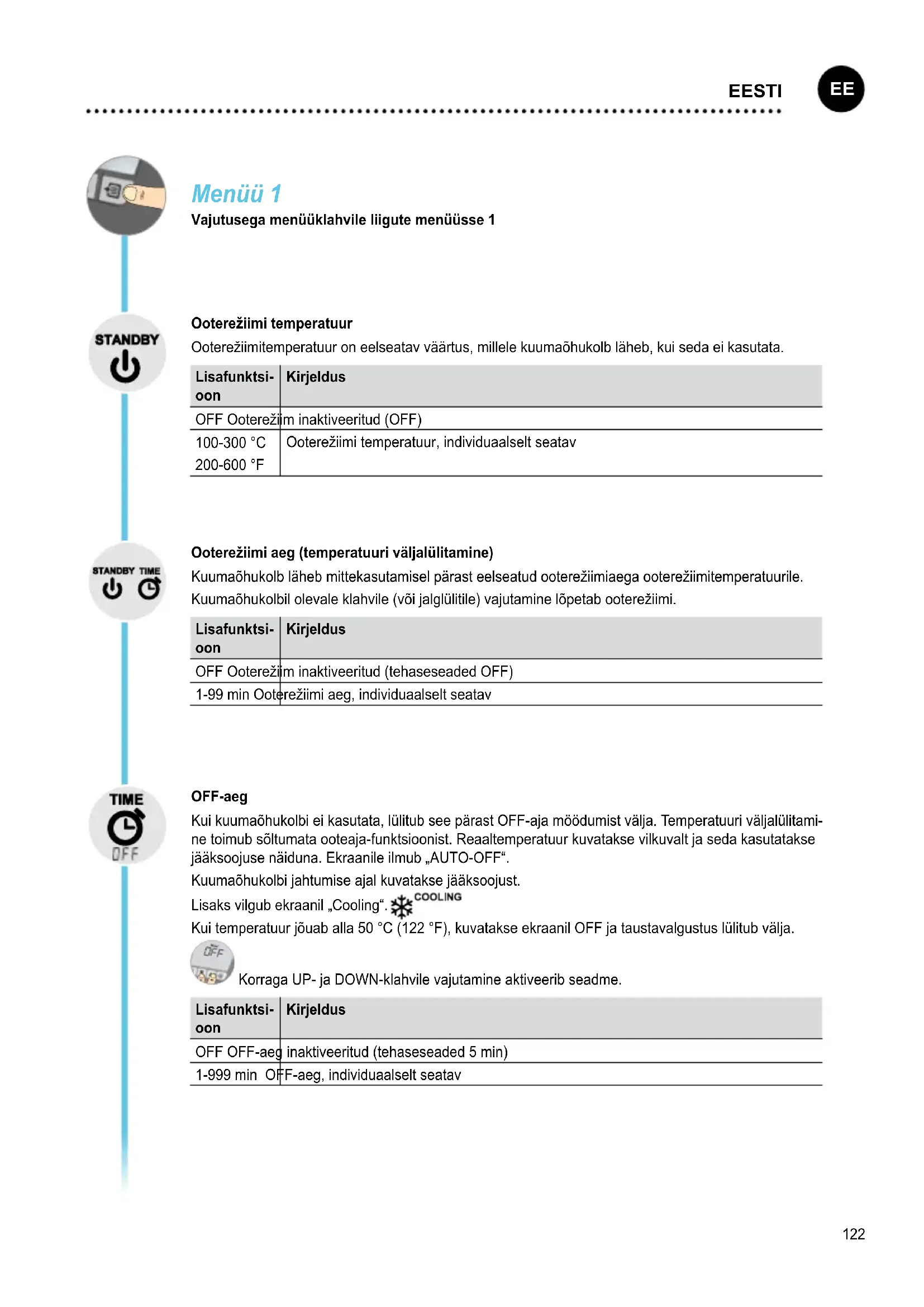

Vajutusega menüuklahvile liigute menüüsse 1
Ooterežiimi temperatuur
Ooterežiimitemperatuur on eelseatav väärtus, millele kuumaõhukolb läheb, kui seda ei kasutata.
| Lisafunktsi- oon | Kirjeldus |
| OFF Ooterežiim inaktiveeritud (OFF) | |
| 100-300 °C200-600 °F | Ooterežiimi temperatuur, individuaalselt seatav |
Ooterežiimi aeg (temperatuuri väljalülitamine)
Kuumaõhukolb läheb mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile. Kuumaõhukolbil olevale klahvile (või jalglülitile) vajutamine lõpetab ooterežiimi.
| Lisafunktsi-oon | Kirjeldus |
| OFF Ooterežiim inaktiveeritud (tehaseseaded OFF) | |
| 1-99 min Ooterežiimi aeg, individuaalselt seatav | |
OFF-aeg
Kui kuumaõhukolbi ei kasutata, lülitub see pärast OFF-aja möödumist välja. Temperatuuri väljalülitamine toimub sõltumata ooteaja-funktsioonist. Reaaltemperatuur kuvatakse vilkuvalt ja seda kasutatakse jääksoojuse näiduna. Ekraanile ilmub „AUTO-OFF“.
Kuumaõhukolbi jahtumise ajal kuvatakse jääksoojust.
Lisaks vilgub ekraanil „Cooling“. COOLING
Kui temperatuur jõuab alla 50 °C (122 °F), kuvatakse ekraanil OFF ja taustavalgustus lülitub välja.
Korraga UP- ja DOWN-klahvile vajutamine aktiveerib seadme.
| Lisafunktsi-oon | Kirjeldus |
| OFF OFF-aeg | inaktiveeritud (tehaseseaded 5 min) |
| 1-999 min OFF-aeg, individuaalselt seatav | |
Window-funktsioon
Lisafunktsioon 1 (tehaseseaded):
Seadke jalglüliti funktsioon FS ON-ile.
Seadevahemiku piiramine ± 1–99 °C-le (± 1–180 °F), lähtudes funktsiooniga „LOCK“ lukustatud temperatuurist.
Seega kujutab lukustatud temperatuur endast seatava temperatuurivahemiku keskpunkti.
Lisafunktsioon 2:
Seadke jalglüliti funktsioon FS OFF-ile.
Lähtudes valitud, lukustatud temperatuurist, saab WINDOW-funktsiooni abil seada temperatuurivahemiku ± 1–99 °C (± 1–180 °F). Kui tegelik temperatuur on selles vahemikus, siis lülitub potentsiaalivaba kontakt (optokoppleri väljund) sisse.
| Lisafunktsi- oon | Kirjeldus |
| OFF Window-funktsioon inaktiveeritud (tehaseseaded OFF) | |
| 1-99 °C | Window-funktsioon, individuaalselt seatav |
| 1-180 °F | |
LOCK
LOCK
Erand 1: Window-funktsioon Lisafunktsioon 1.
Erand 2: Vt menüüpunkti PROFIL
Kõiki teisi seadeid ei saa kuni lukustuse avamiseni enam muuta.
Seadke soovitud kolmekohaline lukustuskood (001 ja 999 vahel) ja kinnitage menüüklahviga.
Lukustuson aktiivne (ekraanil on näha lukk).
Jootejaama lukustuse avamine
Vajutage menüüklahvile. Ekraanil kuvatakse ON
Kinnitage kood menüüklahviga.
Kas kood on ununenud?
Pöörduge palun meie klienditeen-induse poole: technical-service@weller-tools.com
Ofset
Kuuma õhu tegelikku temperatuuri saab temperatuuri-ofseti sisestamisega korrigeerida ± 40 °C (± 72 °F) võrra.
°C °F
Temperatuuriploki ümberlülitamine.
| Lisafunktsi-oon | Kirjeldus |
| °C Celsius | |
| °F Fahrenheit |
Profiil
Selles menüüpunktis saab aktiveerida ja seada kuni 5 parameetrikomplekti, samuti saab aktiveerida töösammude Automaattööd (taassulatusprofiil).
Igas parameetrikomplektis on temperatuur, öhuhulk ja aeg individuaalselt seatavad.
Taassulatusprofiil on parameetrikomplektidest 1–5 individuaalselt töusvalt konfigureeritav.
Seatud taassulatusprofiili saab läbi mängida:
nt 1 ja 3 ja 5
©
①
③
⑤
②
④
Seatud parameetrikomplekte saab vahetada:
nt 2 ja 4 ja 5 (ilma automaatikasümboli või profiilita
Taassulatusprofiile ja parameetrikomplekte saab peaekraanil klahviga Exit sisse ja välja lülitada.
Kui Automaattöö on inaktiveeritud, saab klahvidega UP ja DOWN valida üksikuid parameetrikomplekte.
Taassulatusprofiile ja parameetrikomplekte saab käivitada ja seisata klahviga Air ja sörmlülitiga (jalglülitiga).
Kui aktiveeritud on LOCK, siis saab valida ja käivitada ainult taassulatusprofiili ja aktiveeritud para-meetrikomplekte.
Menüü 2
Pikema vajutamisega (3 sekundit) menüuklahvile liigute menüüsse 2
| Lisafunktsi-oon | Kirjeldus |
| ON Temperatuurikonstandid aktiveeritud | |
| OFF Temperatuurikonstandid inaktiveeritud (tehaseseaded) | |
Klahvifunktsioonide seadmine
Klahvide Air / UP ja DOWN funktsiooni ümberlülitamine.
| Lisafunktsi-oon | Kirjeldus |
| ON Air Kuuma | õhu start/stopp klahviga Air (profiilirežiimis alati aktiivne)Õhuhulga valik klahviga DOWNTemperatuuri valik klahviga UP |
| OFF Air Klahy | Air = Õhuhulga seadmine |
Taustavalgustus
| Lisafunktsi-oon | Kirjeldus |
| 0-100% LCD | heledus |
Potentsiaalivaba lülitusväljund
Väljundi Zero Smog või robotiväljundi valik
| Lisafunktsioon | Kirjeldus |
| FS ON Jalglü | iti funktsioon & Väljund Zero Smog aktiveeritud |
| FS OFF RS23 | 2 & Robotiväljund aktiveeritud (tehaseseaded) |

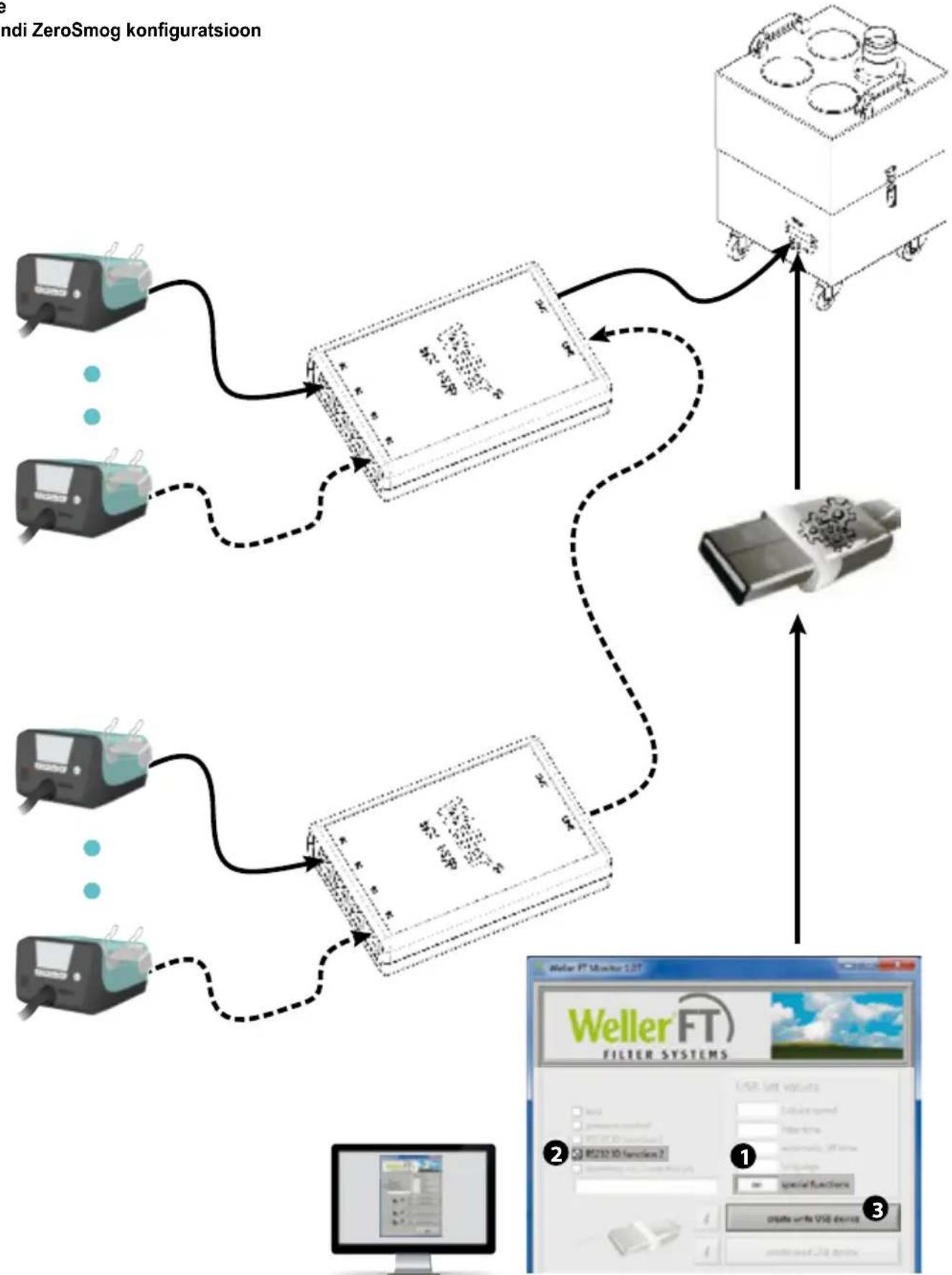

Näide
Väljundi ZeroSmog konfiguratsioon
Tehaseseadete taastamine
Sisselülitamisel: Exit, UP ja DOWN, kuni kölab helisignaal
Veateated ja vigade kõrvaldamine
| Teade/Sümptom Võimalik põhjus Abimeetmed | ||
| • Ekraan ei tööta (Ekraan väljas) | • Võrgupinge puudub • Lülitage võrgulüliti sisse | • Kontrollige võrgupinget• Kontrollige seadme kaitset |
| • OFF | • Jootejaam on OFF- või ooterežiimil | • Reaktiveerige jooteinstrument klahviga UP või DOWN |
| • Instrument ei soojene • Jootejaam on OFF- või ooterežiimil• Võrgupinge viga | • Rakendage sörm- või jalglülitit• Kontrollige voolutoidet | |
| • Jootejaam ei toimi harjumuspäraselt | • Parameetrid valesti seatud • Taastage jootejaama tehaseseaded | |
| • Seadeid ei saa muuta | • Jootejaam on lukustatud | • Jootejaama lukustuse avamine |
| • Kuuma õhu hulk ei ole piisav | • Voolik on kahjustatud, kokku murtud või keerdus | • Lahutage seade voolutoitest• Kontrollige voolikut• Laske seadet spetsialistil remontida |
| • Zero Smog ei käivitu • Võrgupinge puudub• Signaal puudub | • Kontrollige voolutoidet• Kontrollige liidese ühendusjuhtmeid• Kontrollige liidese seadeid | |
| • Err 1 | • Vale võrgupinge | • Kontrollige võrgupinget |
| • Err 2 | • Defektne küttepadrun | • Laske küttepadrun spetsialistil vahetada |

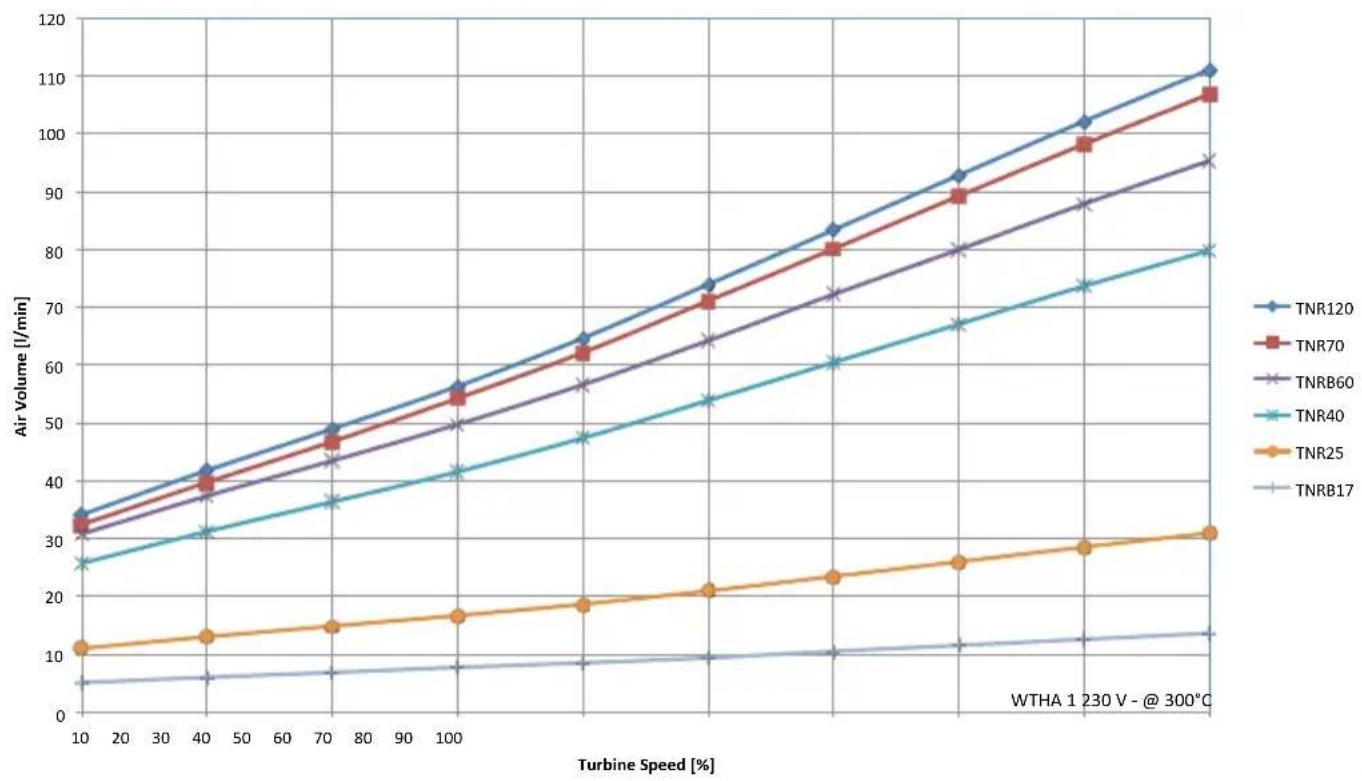

Õhu kogus
Air Volume [l/min]
