Produkttyp	Heißluft-Lötstation
Marke	Weller
Modell	W 101 H
Display	LCD-Bildschirm mit einstellbarer Hintergrundbeleuchtung (0-100%)
Temperatureinheit	°C oder °F umschaltbar
Standby-Temperaturbereich	100-300 °C
Offset-Einstellung	±40 °C (±72 °F)
Luftdurchsatz	Variabel je nach Düse, bis zu 112 L/min
Menüs	Menü 1 (Haupteinstellungen) und Menü 2 (erweiterte Parameter)
Standby-Funktion	Einstellbare Standby-Temperatur (aus oder 100-300 °C) und Zeitverzögerung (1-99 Min.)
Automatische Abschaltung (Auto-Off)	Einstellbare Zeitverzögerung (AUS oder 1-999 Min.)
Sperre (Lock)	Durch 3-stelligen Code (001-999)
Reflow-Profile	5 einstellbare Parametersätze (Temperatur, Luftdurchsatz, Zeit)
Potenzialfreier Ausgang	Zur Steuerung von Zero Smog oder Roboter (max. 50 V / 20 mA)
Schnittstelle	RS232, Fußschalter
Werkseinstellung	Möglich beim Einschalten (Tasten Exit, UP, DOWN)
Sicherheit	Anzeige der Restwärme, Fehlerschutz
Wartung und Reinigung	Regelmäßige Reinigung des Werkzeugs, Überprüfung des Luftschlauchs
Ersatzteile	Heizkartusche, Luftschlauch, austauschbare Düsen
Reparierbarkeit	Eingriff nur durch qualifiziertes Personal
Kompatible Zubehörteile	Düsen TNR120, TNR70, TNR60, TNR40, TNR25, TNRB17

Häufig gestellte Fragen - W 101 H Weller

Wie stelle ich die Standby-Temperatur ein?

Wählen Sie im Menü 1 die Option Temp. Stand-by. Sie können AUS oder einen Wert zwischen 100 und 300 °C wählen.

Was tun, wenn das Display 'Err 1' anzeigt?

Der Fehler Err 1 zeigt eine falsche Netzspannung an. Überprüfen Sie die Stromversorgung der Station.

Wie sperre ich die Station?

Aktivieren Sie im Menü 1 die Option LOCK und legen Sie einen 3-stelligen Code fest (001-999). Auf dem Display erscheint ein Schloss.

Wie entsperre ich die Station, wenn ich den Code vergessen habe?

Wenden Sie sich an den Weller-Kundendienst unter [e-mail].

Wie setze ich die Station auf Werkseinstellungen zurück?

Drücken Sie beim Einschalten gleichzeitig die Tasten Exit, UP und DOWN, bis Sie ein Tonsignal hören.

Der Heißluftdurchsatz ist unzureichend, was tun?

Überprüfen Sie, ob der Luftschlauch beschädigt, geknickt oder verdreht ist. Trennen Sie das Werkzeug und inspizieren Sie es. Lassen Sie es gegebenenfalls von qualifiziertem Personal reparieren.

Wie wechsle ich zwischen °C und °F?

Wählen Sie im Menü 1 die Option °C °F, um die gewünschte Temperatureinheit auszuwählen.

Wie konfiguriere ich ein Reflow-Profil?

Verwenden Sie im Menü 1 die Option Profil, um bis zu 5 Parametersätze (Temperatur, Luftdurchsatz, Zeit) festzulegen. Sie können dann den automatischen Ablauf aktivieren.

Wie schließe ich ein Zero-Smog-System an?

Stellen Sie im Menü 2 den Schaltausgang auf FS ON, um die Zero-Smog-Funktion zu aktivieren. Stellen Sie sicher, dass die Verkabelung der Schnittstelle korrekt ist.

Das Werkzeug bleibt trotz Einschalten kalt, warum?

Die Station befindet sich möglicherweise im Standby- oder Auto-Off-Modus. Drücken Sie die Taste UP oder DOWN, um das Werkzeug zu reaktivieren. Überprüfen Sie auch die Netzspannung.

BEDIENUNGSANLEITUNG W 101 H Weller

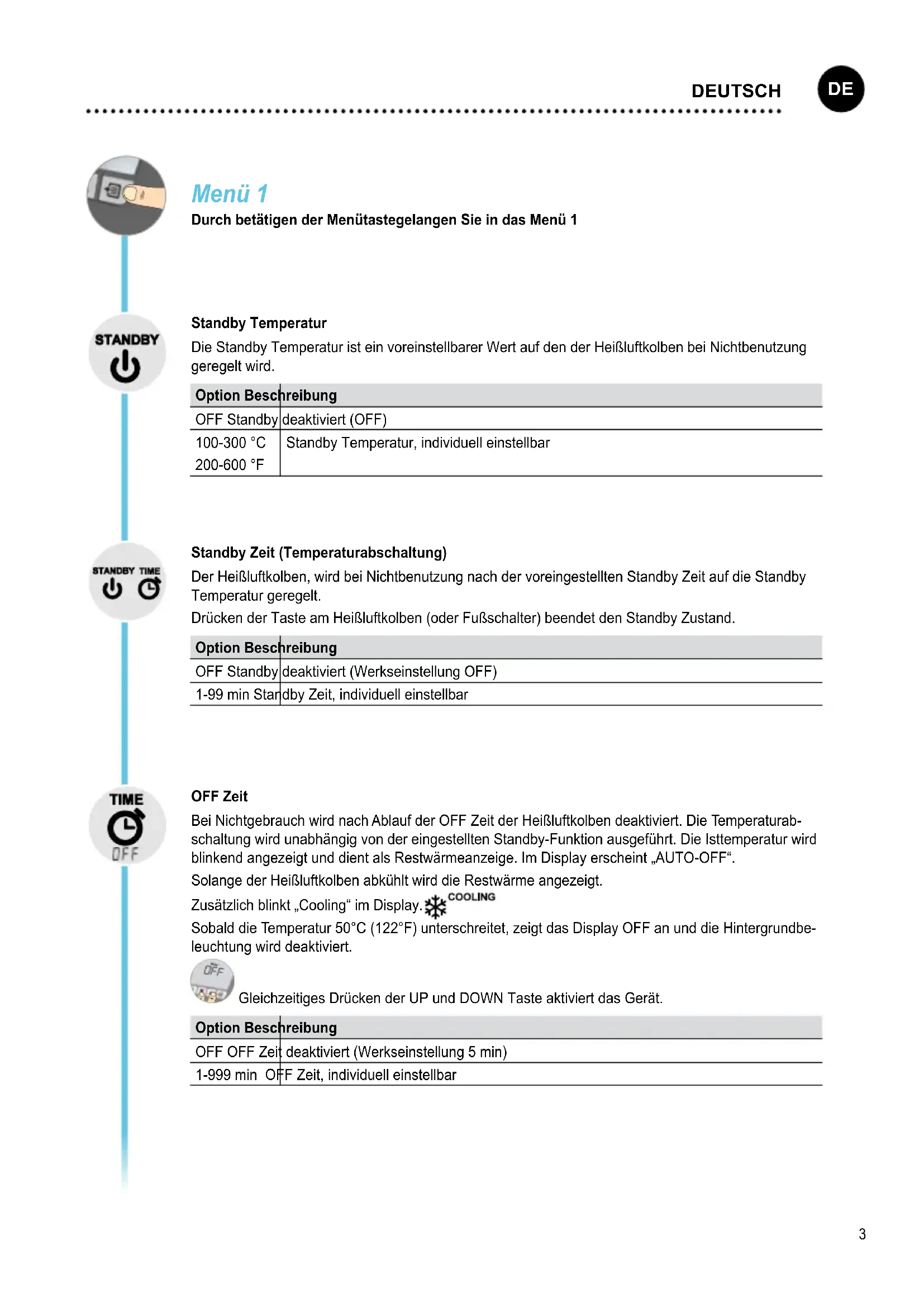

Durch betätigen der Menütastegelangen Sie in das Menü 1

Standby Temperatur

Die Standby Temperatur ist ein voreinstellbarer Wert auf den der Heißluftkolben bei Nichtbenutzung geregelt wird.

Option Beschreibung
OFF Standby	deaktiviert (OFF)
100-300 °C	Standby Temperatur, individuell einstellbar
200-600 °F

Standby Zeit (Temperaturabschaltung)

Der Heißluftkolben, wird bei Nichtbenutzung nach der voreingestellten Standby Zeit auf die Standby Temperatur geregelt.

Drücken der Taste am Heißluftkolben (oder Fußschalter) beendet den Standby Zustand.

Option Beschreibung
OFF Standby	deaktiviert (Werkseinstellung OFF)
1-99 min Standby Zeit, individuell einstellbar

OFF Zeit

Bei Nichtgebrauch wird nach Ablauf der OFF Zeit der Heißluftkolben deaktiviert. Die Temperaturabschaltung wird unabhängig von der eingestellten Standby-Funktion ausgeführt. Die Isttemperatur wird blinkend angezeigt und dient als Restwärmeanzeige. Im Display erscheint „AUTO-OFF“.

Solange der Heißluftkolben abkühlt wird die Restwärme angezeigt.

Zusätzlich blinkt „Cooling“ im Display.

Sobald die Temperatur 50°C (122°F) unterschreitet, zeigt das Display OFF an und die Hintergrundbeleuchtung wird deaktiviert.

Gleichzeitiges Drücken der UP und DOWN Taste aktiviert das Gerät.

Option Beschreibung
OFF OFF Zeit	deaktiviert (Werkseinstellung 5 min)
1-999 min	OFF Zeit, individuell einstellbar

Window-Funktion

Option 1 (Werkseinstellung):

Fußschalter Funktion auf FS ON stellen.

Einschränkung des Einstellbereichs auf ± 1-99 °C (±1-180 °F) ausgehend von einer durch die „LOCK“ Funktion verriegelten Temperatur.

Die verriegelte Temperatur stellt somit die Mitte des einstellbaren Temperaturfensters dar.

Option 2:

Fußschalter Funktion FS OFF stellen.

Ausgehend von einer eingestellten, verriegelten Temperatur kann mit Hilfe der WINDOW-Funktion ein Temperaturfenster von ± 1-99 °C (±1-180 °F) eingestellt werden. Liegt die Ist-Temperatur innerhalb dieses Fensters, wird der potentialfreie Kontakt (Optokopplerausgang) durchgeschaltet.

Option Beschreibung

OFF Window-Funktion deaktiviert (Werkseinstellung OFF)
1-99 °C	Window-Funktion, individuell einstellbar
1-180 °F

LOCK

Verriegelung der Station. Nach dem Verriegeln sind am Gerät keine Einstellungsänderungen mehr möglich.

Ausnahme 1: Window-Funktion Option 1.

Ausnahme 2: Siehe Menüpunkt PROFIL

Alle anderen Einstellungen können bis zur Entriegelung nicht mehr verstellt werden.

Station verriegeln

Den gewünschten dreistelligen Verriegelungscode (zwischen 001-999) einstellen und mit der Menütaste bestätigen.

Die Verriegelung ist aktiv (im Display ist ein Schloss zu sehen).

Station entriegeln

Menütaste drücken. Im Display erscheint ON

Den dreistelligen Verriegelungscode einstellen.

Code mit der Menütaste bestätigen.

Code vergessen?

Wenden Sie sich bitte an unseren

Kunden Service: technical-ser-

[e-mail]

Offset

Die tatsächliche Heißlufttemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden.

°C °F

Umschalten der Temperatureinheit.

Option Beschreibung
°C Celsius
°F Fahrenheit

Profil

Im diesem Menüpunkt können bis zu 5 Parametersätze aktiviert und eingestellt, sowie der Automatische Ablauf der einzelnen Schritte (Reflowprofil) aktiviert werden.

Je Parametersatz sind Temperatur, Luftmenge und Zeit individuell einstellbar.

Ein Reflowprofil kann individuell aus den einzelnen Parametersätzen 1 – 5 aufsteigend konfiguriert werden.

Eingestelltes Reflowprofil kann abgespielt werden:

z. B. 1 und 3 und 5 ①

③

⑤

②

④

Eingestellte Parametersätze können gewechselt werden: ②

z. B. 2 und 4 und 5 (ohne Automatik Symbol oder Profil)

Reflowprofile und Parametersätze können im Hauptbildschirm mit der Taste Exit an und ausgeschaltet werden.

Ist der Automatische Ablauf deaktiviert, können mit den Tasten UP und DOWN die einzelnen Parametersätze ausgewählt werden.

Reflowprofile und Parametersätze können mit der Taste Air und dem Fingerschalter (Fußschalter) gestartet und gestoppt werden.

Ist LOCK aktiviert kann nur das Reflowprofil bzw. die aktivierten Parametersätze ausgewählt und gestartet werden.

Menü 2

Durch langes betätigen (3 sec) der Menütaste gelangen Sie in das Menü 2

Option Beschreibung

ON Festtemperaturen aktiviert

OFF Festtemperaturen deaktiviert (Werkseinstellung)

Einstellung Tastenfunktionen

Umschalten der Funktionsweise der Air / UP und Down Tasten.

Option Beschreibung
ON Air Start/Stop Heißluft mit Air Taste (im Profilmodus immer aktiv)
	Auswahl der Luftmenge über down Taste
	Auswahl Temperatur über UP Taste
OFF Air Air Taste = Luftmengeneinstellung

Hintergrundbeleuchtung

Option Beschreibung
0-100% LCD	Helligkeit

Potentialfreier Schaltausgang

Anwahl von Zero Smog Ausgang oder Roboterausgang

Option Beschreibung

FS ON Fußschalterfunktion & Zero Smog Ausgang aktiviert

FS OFF RS232 & Roboterausgang aktiviert (Werkseinstellung)

Beispiel

Konfiguration ZeroSmog Ausgang


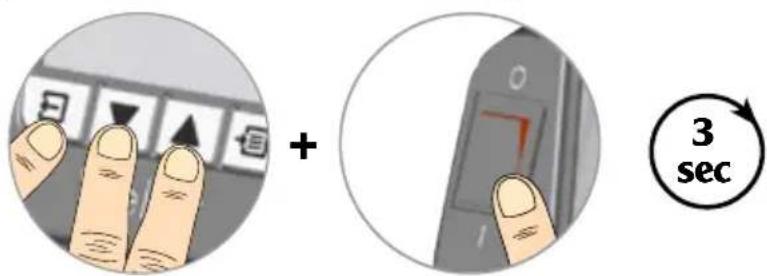

Zurücksetzen auf Werkseinstellungen

Beim Einschalten: Exit, UP und DOWN bis ein Tonsignal ertönt

Fehlermeldungen und Fehlerbehebung

Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe
• Keine Displayfunktion(Display aus)	• Keine Netzspannung vorhanden • Netzschalter einschalten• Netzspannung überprüfen• Gerätesicherung überprüfen
• OFF • Station befindet sich im Standby oderOFF Modus	• Mit den Tasten UP oder Down Lötwerkzeug wieder aktivieren
• Werkzeug bleibt kalt	• Station befindet sich im Standby oderOFF Modus• Netzspannungsstörung	• Finger oder Fußschalter betätigen• Netzversorgung prüfen
• Station funktioniert nicht wie gewohnt	• Parameter verstellt	• Station Zurücksetzen auf Werkseinstellungen
• Einstellungsänderungen nicht möglich	• Station verriegelt • Station entriegeln
• Heißluftmenge nicht ausreichend	• Schlauch beschädigt, geknickt oder verdreht	• Gerät von Netzspannung trennen• Schlauch prüfen• Gerät von Fachkraft Instandsetzen lassen
• Zero Smog läuft nicht an • Keine Netzspannung vorhanden• Kein Signal vorhanden	• Netzversorgung prüfen• Schnittstellenverkabelung prüfen• Einstellungen Schnittstelle prüfen
• Err 1	• Falsche Netzspannung	• Netzspannung überprüfen
• Err 2	• Heizpatrone defekt	• Heizpatrone von Fachpersonal wechseln

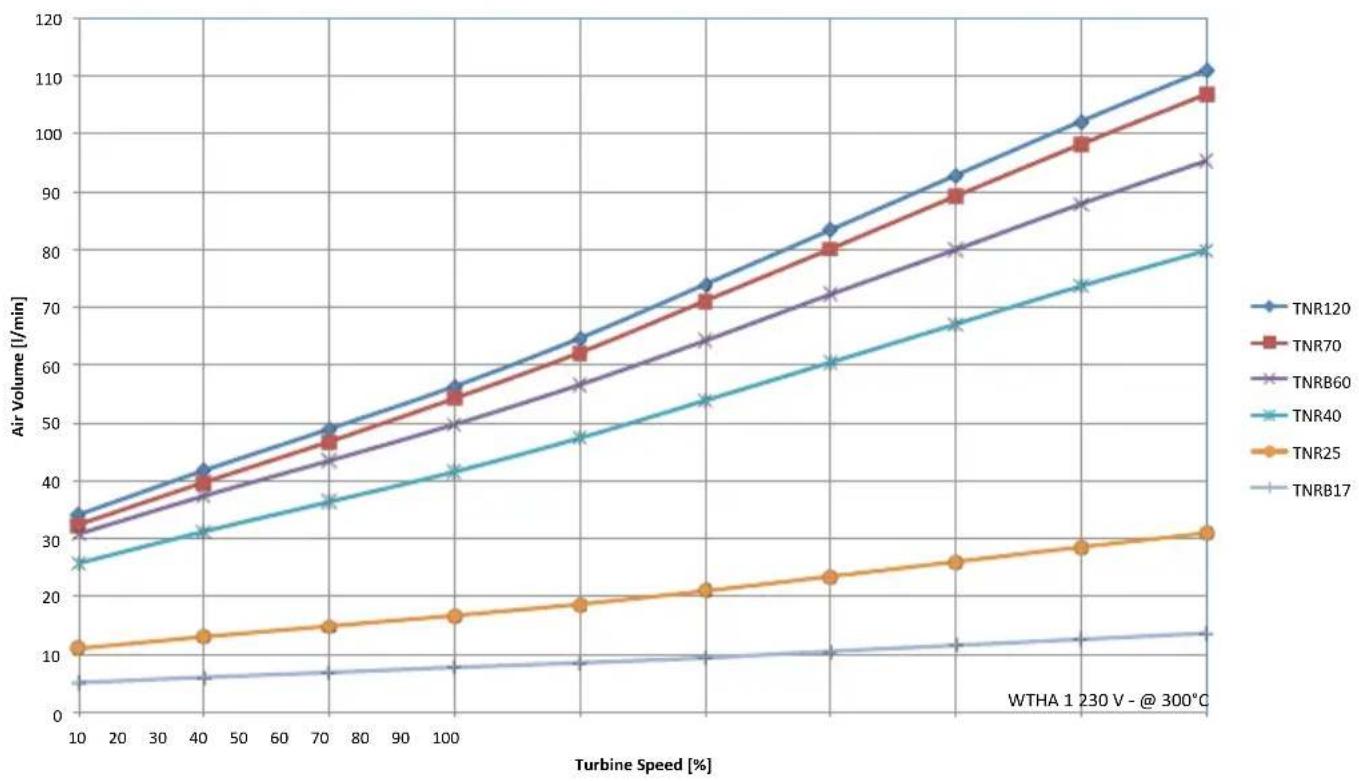

Luftmenge

Air Volume [l/min]
