RangeXtender RX - μετρητικός εξοπλισμός Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Δέκτης λέιζερ για γραμμές λέιζερ με τεχνολογία RX-READY
Διαθέσιμα μοντέλα	RangeXtender RX 30, RX 51, RX 52
Διαστάσεις (Μ x Υ x Β)	RX 30 : 60 x 110 x 26 mm ; RX 51 : 52 x 150 x 27 mm ; RX 52 : 52 x 164 x 27 mm
Βάρος (με μπαταρία)	RX 30 : 0,13 kg ; RX 51 / RX 52 : 0,2 kg
Τροφοδοσία	1 μπαταρία 9 V
Εμβέλεια λήψης λέιζερ	RX 30 : max. 30 m ; RX 51 / RX 52 : max. 50 m
Ελάχιστη απόσταση από τη συσκευή λέιζερ	Περίπου 3 m
Θερμοκρασία λειτουργίας	0°C έως +50°C
Θερμοκρασία αποθήκευσης	0°C έως +70°C
Ηχητικό σήμα	Γρήγορα μπιπ (κάτω), συνεχής ήχος (κέντρο), αργά μπιπ (πάνω)
Ενδείξεις LED	Κεντρική LED για μέτρηση αναφοράς ; LED ευαισθησίας (πράσινο/κόκκινο) ; LED εύρους ανοχής (σβηστή/κόκκινη)
Ρυθμιζόμενη ευαισθησία	Ναι : κοντινή (πράσινο, μέγ. 15 m) ή μακρινή (κόκκινο, μέγ. 50 m)
Μεταβλητό εύρος ανοχής	Ακρίβεια ή ελεύθερο χέρι (RX 30 / RX 52)
Καθολική στερέωση	Για τοποθέτηση σε κριό ή στάχτη τοπογράφου
Μαγνητική επάνω επιφάνεια	Μόνο για RX 52
Αλφάδι	Μόνο για RX 52
Συμβατότητα	Λέιζερ γραμμών με τεχνολογία RX-READY
Κωδικοί αναφοράς	RX 30 : 033.25A ; RX 51 : 033.20-1 ; RX 52 : 033.20-2
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί. Αποφύγετε την υγρασία και τους διαλύτες.
Ασφάλεια	Σύμφωνο με τα πρότυπα ΕΕ. Μην κοιτάτε απευθείας τη δέσμη λέιζερ. Απορρίψτε σύμφωνα με την οδηγία ΑΗΗΕ (WEEE).
Χώρα κατασκευής	Γερμανία (μάρκα Laserliner)

Συχνές ερωτήσεις - RangeXtender RX Laserliner

Τι τύπος μπαταρίας χρησιμοποιείται για το RangeXtender RX;

Χρησιμοποιήστε μια τυπική μπαταρία 9 V (τύπου 6LR61). Τοποθετήστε τη στην προβλεπόμενη θήκη σεβόμενοι την πολικότητα.

Ποια είναι η μέγιστη εμβέλεια του δέκτη;

Για το RX 30, η μέγιστη εμβέλεια είναι 30 μέτρα. Για τα RX 51 και RX 52, φτάνει τα 50 μέτρα σε βέλτιστες συνθήκες.

Πώς ενεργοποιώ τη λειτουργία δέκτη στο λέιζερ;

Στο συμβατό λέιζερ γραμμών RX-READY, χρησιμοποιήστε το ειδικό πλήκτρο για να ενεργοποιήσετε τη μη αυτόματη λειτουργία δέκτη. Οι γραμμές γίνονται πιο σκοτεινές επειδή εκπέμπουν παλμούς υψηλής συχνότητας.

Τι σημαίνουν οι διάφοροι ηχητικοί μπιπ;

Τα γρήγορα μπιπ υποδηλώνουν ότι το λέιζερ βρίσκεται στο κάτω μέρος της ζώνης λήψης, ένας συνεχής ήχος (σταθερός τόνος) σημαίνει ότι είστε στο κέντρο (μέτρηση αναφοράς), και τα αργά μπιπ υποδηλώνουν ότι το λέιζερ είναι στο πάνω μέρος.

Μπορώ να χρησιμοποιήσω τον δέκτη με λέιζερ άλλης μάρκας;

Μόνο τα λέιζερ γραμμών με τεχνολογία RX-READY είναι συμβατά. Ελέγξτε ότι το λέιζερ σας διαθέτει αυτή τη λειτουργία.

Πώς ρυθμίζω την ευαισθησία του δέκτη;

Στα RX 30 / RX 52, χρησιμοποιήστε το κουμπί H για εναλλαγή μεταξύ κοντινής ζώνης (πράσινο, μέγ. 15 m) και μακρινής ζώνης (κόκκινο, μέγ. 50 m). Στο RX 51, η ευαισθησία ρυθμίζεται με το πλήκτρο I. Η αντίστοιχη LED υποδεικνύει την ενεργή ρύθμιση.

Τι κάνω αν ο δέκτης δεν ανιχνεύει το λέιζερ;

Ελέγξτε ότι το λέιζερ είναι σε λειτουργία δέκτη, ότι η μπαταρία του δέκτη είναι φορτισμένη και ότι βρίσκεστε εντός της απόστασης (ελάχ. 3 m). Αποφύγετε ανακλαστικές επιφάνειες που μπορεί να παραποιήσουν την ανίχνευση.

Μπορώ να χρησιμοποιήσω τον δέκτη σε εξωτερικό χώρο;

Ναι, αλλά η εμβέλεια μπορεί να μειωθεί σε έντονο ηλιακό φως. Χρησιμοποιήστε την μακρινή λειτουργία και το εύρος ελεύθερου χεριού εάν χρειαστεί. Η θερμοκρασία λειτουργίας είναι από 0°C έως +50°C.

Πώς στερεώνω τον δέκτη σε έναν κριό;

Χρησιμοποιήστε την παρεχόμενη καθολική στερέωση. Επιτρέπει την τοποθέτηση του δέκτη σε έναν κριό-flexi (κωδ. 080.50) ή σε οποιοδήποτε άλλο συμβατό στάχτη.

Ποια είναι η διαφορά μεταξύ των μοντέλων RX 30, RX 51 και RX 52;

Το RX 30 έχει εμβέλεια 30 m και ένα μόνο μπροστινό πεδίο λήψης. Τα RX 51 και RX 52 έχουν εμβέλεια 50 m και πολλαπλά πεδία λήψης (μπροστά, πλάγια, πίσω). Το RX 52 διαθέτει επιπλέον μαγνητική επιφάνεια και αλφάδι.

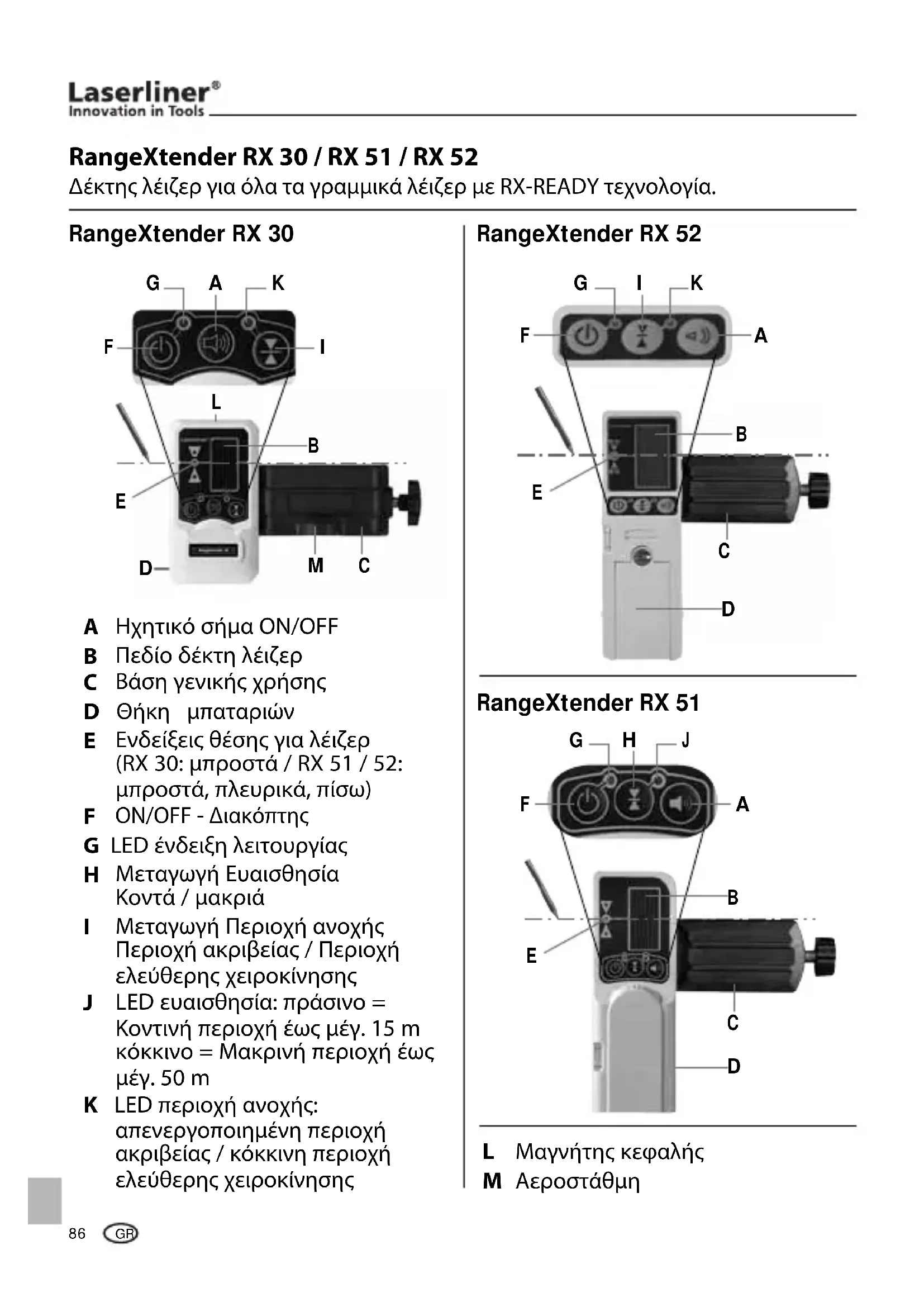

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RangeXtender RX Laserliner

Δέκτης λέιζερ για όλα τα γραμμικά λέιζερ με RX-READY τεχνολογία.

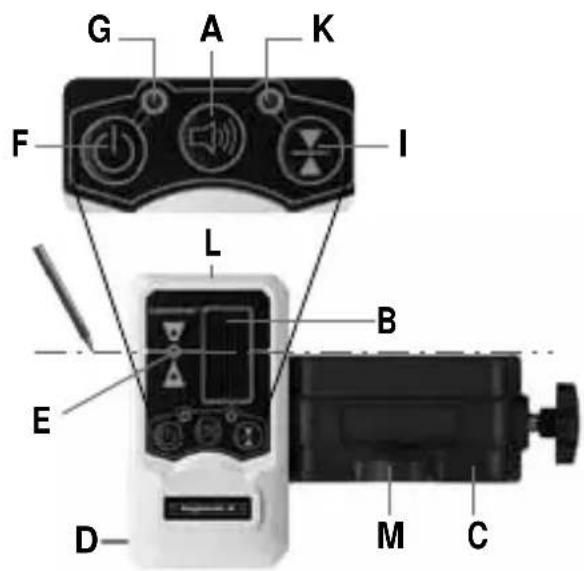

RangeXtender RX 30

A Hxntikó σήμα ON/OFF

B Πεδίο δέκτη λέιζερ

C Báση γενικής χρήσης

D Θήκη μπαταριών

E Ενδείξεις θέσης για λέιζερ (RX 30: μπροστά / RX 51 / 52: μπροστά, πλευρικά, πίσω)

F ON/OFF - Διακόπτης

G LED ένδειξη λειτουργίας

Η Μεταγωγή Ευαισθησία Κοντά / μακριά

Μεταγωγή Περιοχή ανοχής Περιοχή ακριβείας / Περιοχή ελεύθερης χειροκίνησης

J LED ευαισθησία: πράσινο = Κοντινή περιοχή έως μέγ. 15 m κόκκινο = Μακρινή περιοχή έως μέγ. 50 m

K LED περιοχή ανοχής: απενεργοποιημένη περιοχή ακριβείας / κόκκινη περιοχή ελεύθερης χειροκίνησης

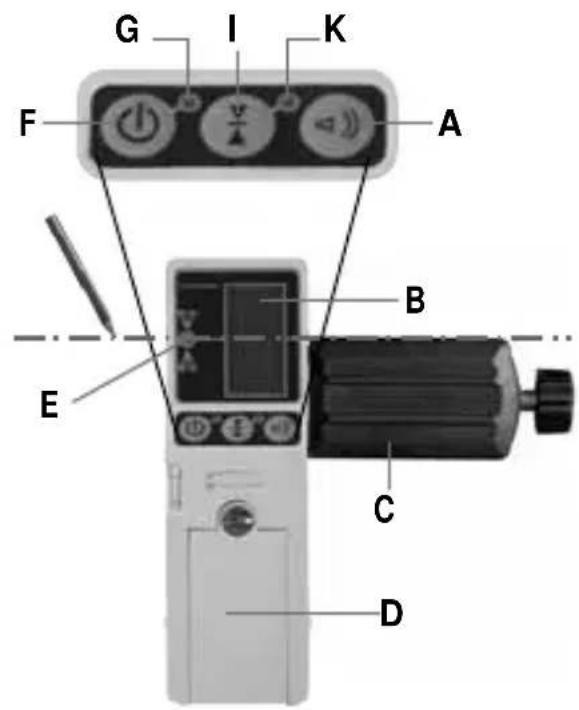

RangeXtender RX 52

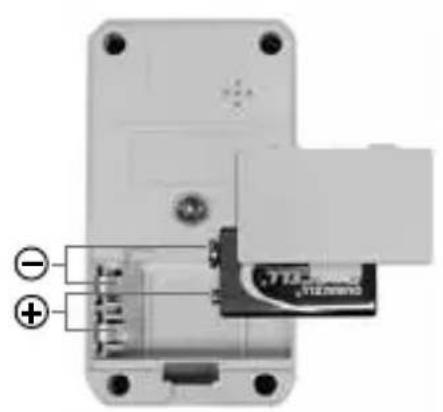

1 Τοποθέτηση των μπαταριών

RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52

2 ERX READY Εργασία με τον δέκτη λέιζερ RX

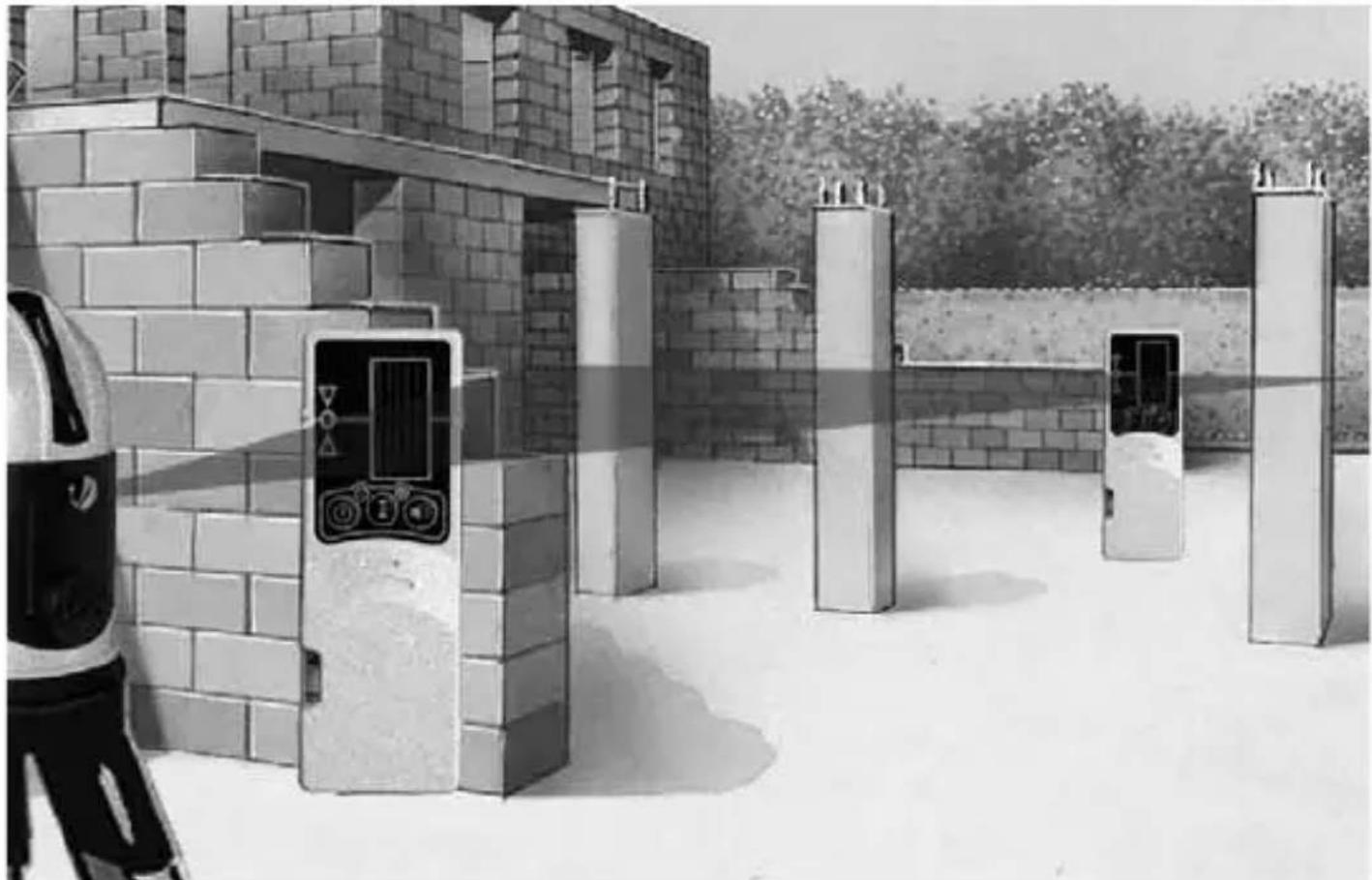

Χρησιμοποιείτε για χωροστάθμηση σε μεγάλες αποστάσεις ή όταν οι γραμμές λέιζερ δεν είναι πλέον ορατές τον δέκτη λέιζερ RX. Ενεργοποιήστε τον με το πλήκτρο F, η λυχνία ελέγχου G ανάβει.

Γραμμικό λέιζερ: Το πλήκτρο ενεργοποιεί και απενεργοποιεί τη λειτουργία του χειροκίνητου δέκτη.

RX 30 / RX 52: Με το πλήκτρο καθορίζεται η περιοχή ανοχής.

RX 51: Με το πλήκτρο ρυθμίζεται η ευαισθησία.

Ενεργοποιήστε το γραμμικό λέιζερ με το πλήκτρο λειτουργίας χειροκίνητης λήψης . Τώρα πάλλονται οι γραμμές λέιζερ με μεγάλη συχνότητα και οι γραμμές λέιζερ γίνονται πιο σκούρες. Ο δέκτης λέιζερ αναγνωρίζει με αυτούς τους παλμούς τις γραμμές λέιζερ σε απόσταση έως το πολύ 30 m (RX 30) / 50 m (RX 51 / 52). Ελάχιστη απόσταση προς τη συσκευή λέιζερ περ. 3 m.

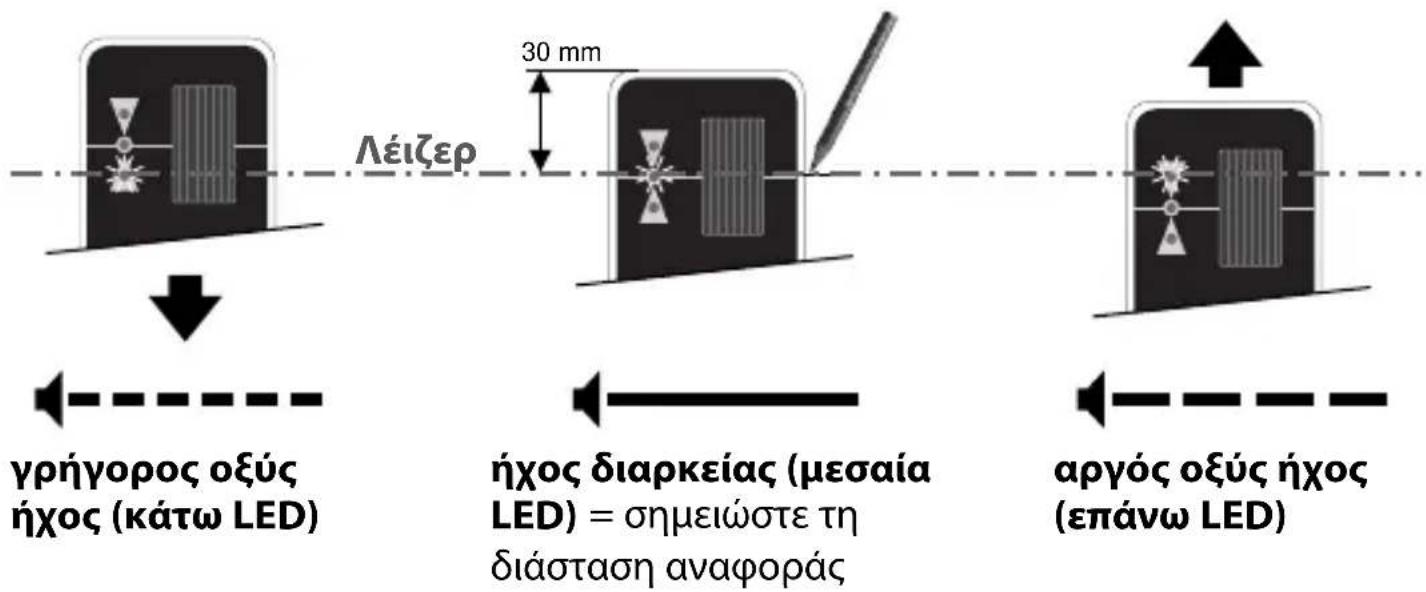

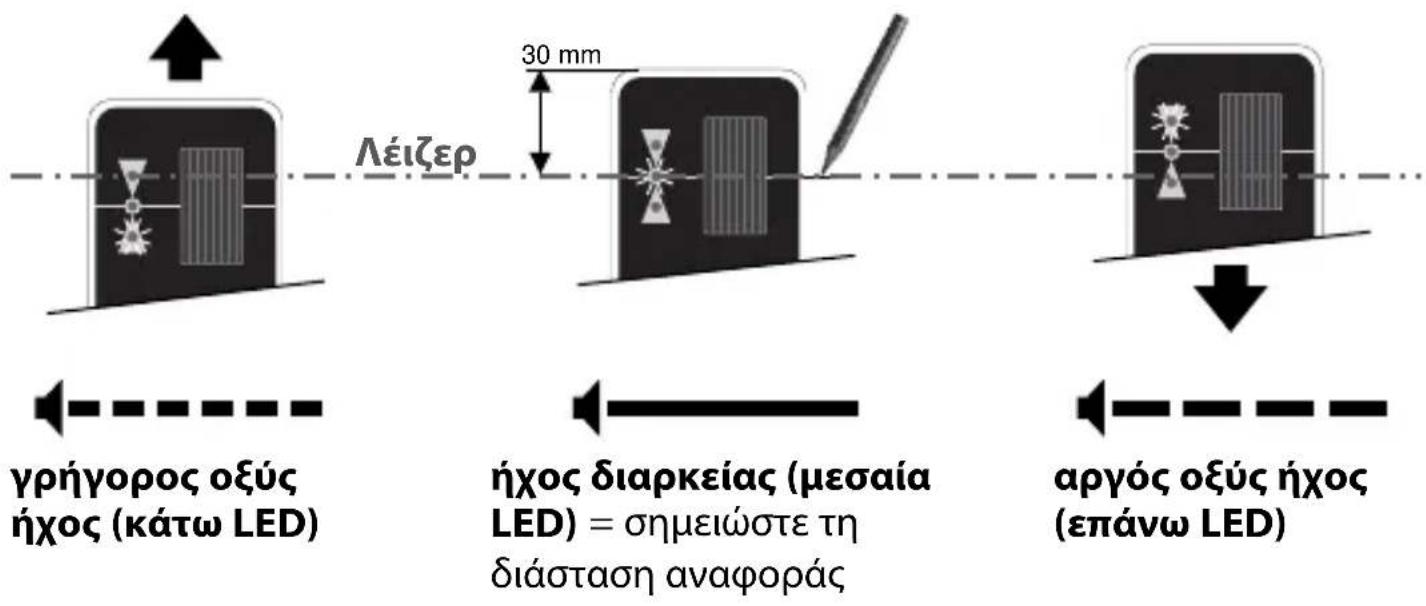

Κινήστε τώρα το πεδίο (Β) του δέκτη λέιζερ διαμέσου των γραμμών λέιζερ προς τα πάνω και προς τα κάτω (οριζόντια γραμμή λέιζερ) ή προς το πλάι (κάθετες γραμμές λέιζερ) έως ότου ανάψει η μεσαία LED. Σημειώστε τώρα την οριζόντια ή κάθετη διάσταση αναφοράς.

Ελάχιστη απόσταση προς τη συσκευή λέιζερ περ. 3 m. Προσέξτε να μη γίνεται αντανάκλαση των γραμμών λέιζερ σε επιφάνειες καθρέπτη. Η αντανάκλαση μπορεί να οδηγήσει σε λάθος ενδείξεις.

RangeXtender RX 30 / 52

RangeXtender RX 51

Η ένταση φωτός των γραμμών λέιζερ είναι εντονότερη στη μέση και μικρότερη στις άκρες. Έτοι μπορεί να μειωθεί η μέγιστη περιοχή λήψης του δέκτη λέιζερ.

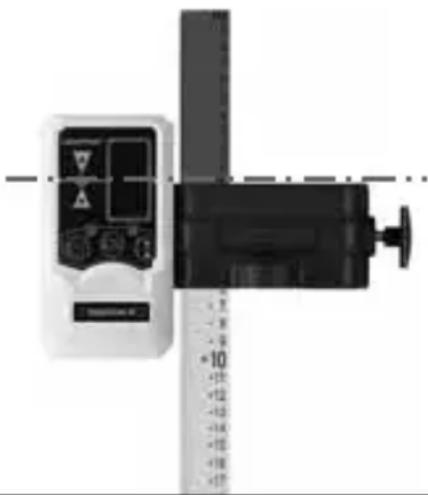

Εφαρμογή με σταδία

Ο δέκτης λέιζερ RX μπορεί να στερεωθεί σε σταδίες χρησιμοποιώντας τη βάση γενικής χρήσης. Η Flexi επεκτεινόμενη σταδία (αριθ. είδ.: 080.50) συνιστάται για όλες τις μετρήσεις υψών από δάπεδα. Με αυτήν μπορείτε να μετράτε κατευθείαν υψομετρικές διαφορές χωρίς πολύπλοκους υπολογισμούς.

Τεχνικά χαρακτηριστικά
Περιοχή λήψης του δέκτη λέιζερ	RX 30: max. 30 mRX 51 / 52: max. 50 m
Παροχή ρεύματος 1 x 9V μπαταρία
Βάρος (με μπαταρίες)	RX 30: 0,13 kgRX 51 / 52: 0,2 kg
Θερμοκρασία λειτουργίας 0°C ... + 50°C
Θερμοκρασία αποθήκης 0°C ... + 70°C
Διαστάσεις (Π x Υ x Β)	RX 30: 60 x 110 x 26 mmRX 51: 52 x 150 x 27 mmRX 52: 52 x 164 x 27 mm
Αριθμός είδους	RX 30: 033.25ARX 51: 033.20-1RX 52: 033.20-2
Με επιφύλαξη τεχνικών αλλαγών 11 / 2010

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info
