Produkttyp	Laserempfänger für Linienlaser mit RX-READY-Technologie
Verfügbare Modelle	RangeXtender RX 30, RX 51, RX 52
Abmessungen (L x H x T)	RX 30: 60 x 110 x 26 mm; RX 51: 52 x 150 x 27 mm; RX 52: 52 x 164 x 27 mm
Gewicht (mit Batterie)	RX 30: 0,13 kg; RX 51 / RX 52: 0,2 kg
Stromversorgung	1 x 9-V-Batterie
Laserempfangsbereich	RX 30: max. 30 m; RX 51 / RX 52: max. 50 m
Mindestabstand zum Lasergerät	ca. 3 m
Betriebstemperatur	0 °C bis +50 °C
Lagertemperatur	0 °C bis +70 °C
Tonsignal	Schnelle Pieptöne (unten), Dauerton (Mitte), langsame Pieptöne (oben)
LED-Anzeigen	Zentrale LED für Referenzmessung; Empfindlichkeits-LED (grün/rot); Toleranzbereichs-LED (aus/rot)
Einstellbare Empfindlichkeit	Ja: nah (grün, max. 15 m) oder fern (rot, max. 50 m)
Umschaltbarer Toleranzbereich	Genauigkeit oder freihändig (RX 30 / RX 52)
Universelle Halterung	Zur Montage an Latte oder Vermessungsstab
Magnetische Oberfläche	Nur RX 52
Libelle	Nur RX 52
Kompatibilität	Linienlaser mit RX-READY-Technologie
Referenznummern	RX 30: 033.25A; RX 51: 033.20-1; RX 52: 033.20-2
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Feuchtigkeit und Lösungsmittel vermeiden.
Sicherheit	Entspricht EU-Normen. Nicht direkt in den Laserstrahl blicken. Entsorgung gemäß WEEE-Richtlinie.
Herstellungsland	Deutschland (Marke Laserliner)

Häufig gestellte Fragen - RangeXtender RX Laserliner

Welchen Batterietyp für den RangeXtender RX verwenden?

Verwenden Sie eine Standard-9-V-Batterie (Typ 6LR61). Setzen Sie sie unter Beachtung der Polarität in das dafür vorgesehene Fach ein.

Was ist die maximale Reichweite des Empfängers?

Für den RX 30 beträgt die maximale Reichweite 30 Meter. Für RX 51 und RX 52 erreicht sie unter optimalen Bedingungen 50 Meter.

Wie aktiviere ich den Empfängermodus am Laser?

Am kompatiblen RX-READY-Linienlaser drücken Sie die dafür vorgesehene Taste, um den manuellen Empfängermodus zu aktivieren. Die Linien werden dunkler, da sie hochfrequente Pulse aussenden.

Was bedeuten die verschiedenen Pieptöne?

Schnelle Pieptöne zeigen an, dass sich der Laser am unteren Ende des Empfangsbereichs befindet, ein Dauerton (durchgehender Ton) signalisiert, dass Sie sich in der Mitte (Referenzmessung) befinden, und langsame Pieptöne zeigen an, dass sich der Laser oben befindet.

Kann ich den Empfänger mit einem Laser einer anderen Marke verwenden?

Nur Linienlaser mit der RX-READY-Technologie sind kompatibel. Überprüfen Sie, ob Ihr Laser über diese Funktion verfügt.

Wie stelle ich die Empfindlichkeit des Empfängers ein?

Bei RX 30 / RX 52 verwenden Sie die Taste H, um zwischen Nahbereich (grün, max. 15 m) und Fernbereich (rot, max. 50 m) umzuschalten. Beim RX 51 wird die Empfindlichkeit mit der Taste I eingestellt. Die entsprechende LED zeigt die aktive Einstellung an.

Was tun, wenn der Empfänger den Laser nicht erkennt?

Überprüfen Sie, ob der Laser im Empfängermodus ist, ob die Batterie des Empfängers geladen ist und ob Sie sich im Abstandsbereich (mind. 3 m) befinden. Vermeiden Sie reflektierende Oberflächen, die die Erkennung beeinträchtigen können.

Kann ich den Empfänger im Freien verwenden?

Ja, aber die Reichweite kann bei direkter Sonneneinstrahlung verringert sein. Verwenden Sie bei Bedarf den Fernmodus und den Freihandbereich. Die Betriebstemperatur beträgt 0 °C bis +50 °C.

Wie befestige ich den Empfänger an einer Latte?

Verwenden Sie die mitgelieferte Universelle Halterung. Sie ermöglicht die Montage des Empfängers an einer Flexi-Latte (Ref. 080.50) oder einem anderen kompatiblen Messstab.

Was ist der Unterschied zwischen den Modellen RX 30, RX 51 und RX 52?

Der RX 30 hat eine Reichweite von 30 m und nur ein vorderes Empfangsfeld. RX 51 und RX 52 haben eine Reichweite von 50 m und mehrere Empfangsfelder (vorne, seitlich, hinten). Der RX 52 verfügt zusätzlich über eine magnetische Oberfläche und eine Libelle.

BEDIENUNGSANLEITUNG RangeXtender RX Laserliner

Laserempfänger für alle Linienlaser mit RX-READY Technologie.

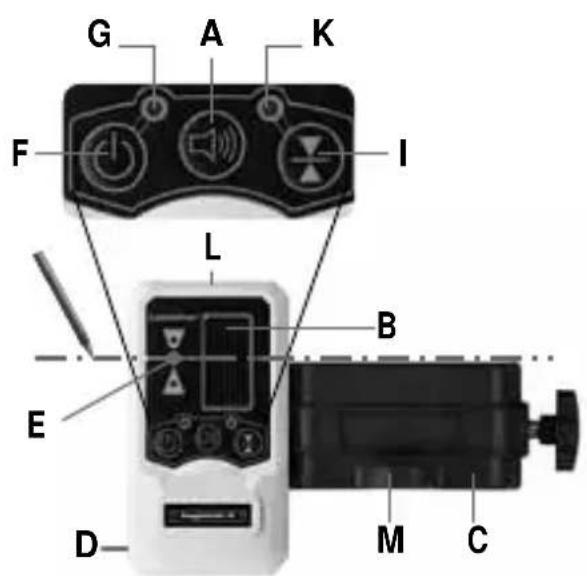

RangeXtender RX 30

A Tonsignal AN / AUS
B Laserempfangsfeld
C Universalhalterung
D Batteriefach
E Positions-Anzeigen für Laser (RX 30: vorne / RX 51 / 52: vorne, seitlich, hinten)
F AN- / AUS-Schalter
G LED Betriebsanzeige
H Umschaltung Empfindlichkeit Nah- / Fernbereich
I Umschaltung Toleranzbereich: Fein- / Freihandbereich
J LED Empfindlichkeit: grün = Nahbereich bis max. 15 m / rot = Fernbereich bis max. 50 m
K LEDtoleranzbereich: ausgeschaltet Feinbereich / rot Freihandbereich

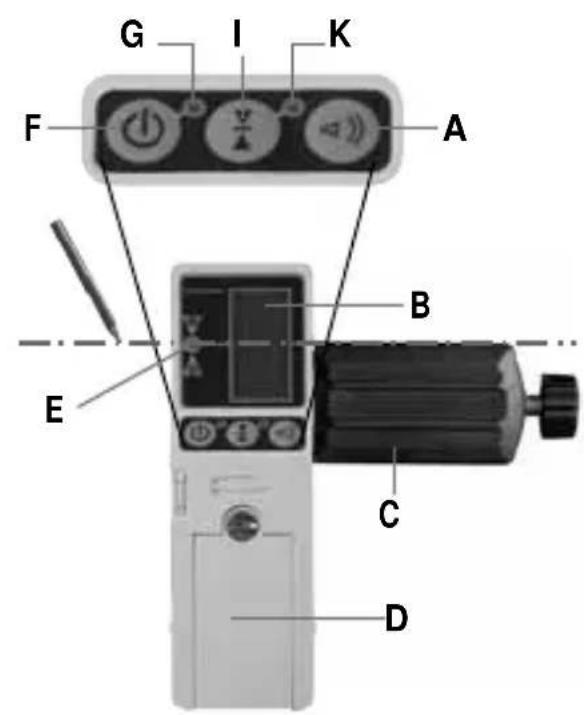

RangeXtender RX 52

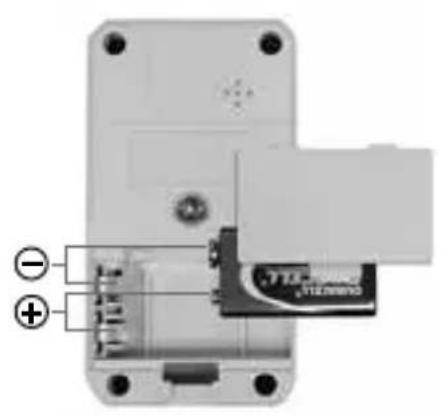

1 Einlegen der Batterie

RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52

2 RX READY Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher Helligkeit den Laserempfänger RX. Diesen mit Taste F anschalten, Kontrolleuchte G leuchtet.

Linienlaser: Die Taste schaltet Hand empfänger modus an und aus.

RX 30 / RX 52: Mit der Taste wird der Toleranzbereich festgelegt.

RX 51: Mit der Taste wird die Empfindlichkeit eingestellt.

Den Linienlaser in den Handempfängermodus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien bis max. 30 m (RX 30) / max. 50 m (RX 51 / 52) Entfernung. Mindestabstand zum Lasergerät ca. 3 m.

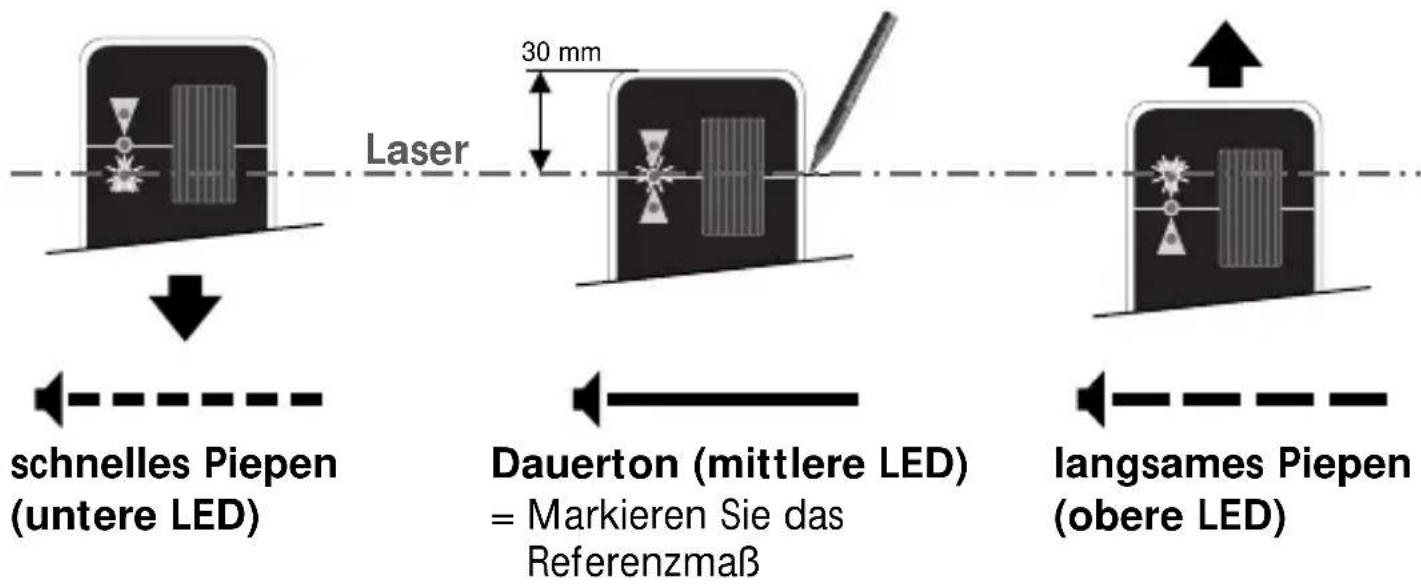

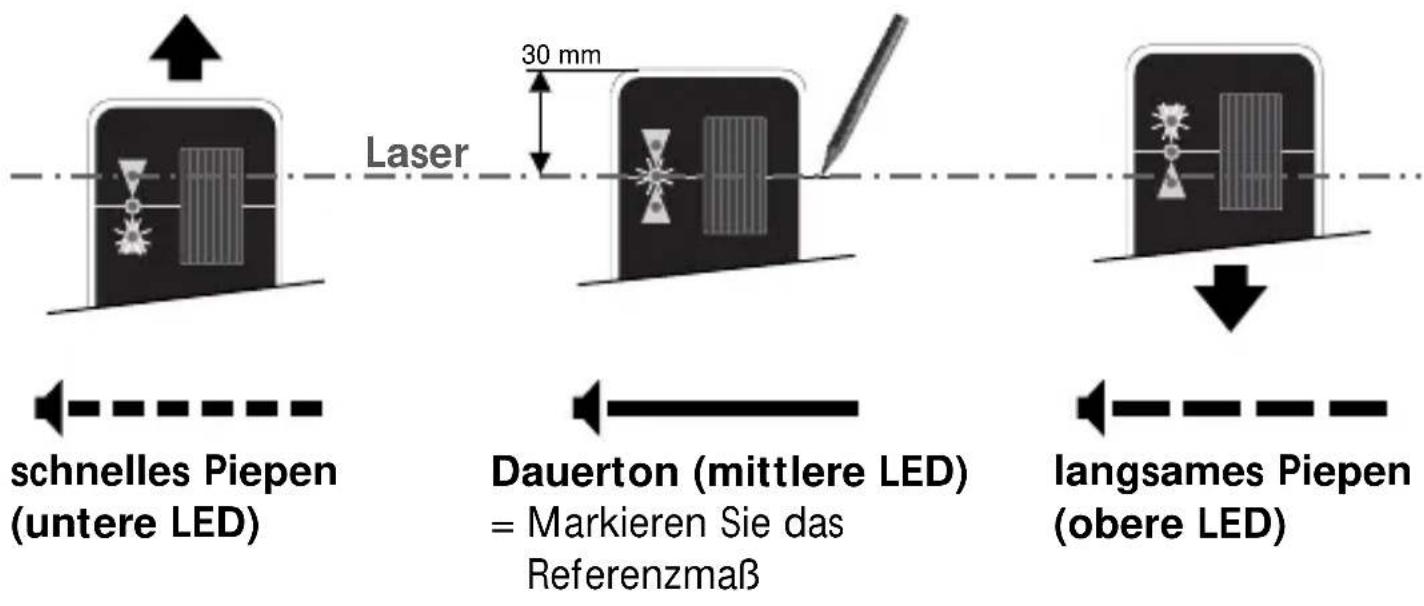

Bewegen Sie nun das Empfangsfeld (B) des Laserempfängers durch die Laserlinien auf- und abwärts (horizontale Laserlinie) bzw. seitwärts (vertikale Laserlinien) bis die mittlere LED aufleuchtet. Markieren Sie nun das horizontale bzw. vertikale Referenzmaß.

Mindestabstand zum Lasergerät ca. 3 m. Achten Sie darauf, dass die Laserlinien nicht von spiegelnden Flächen reflektiert werden. Diese Reflexionen können zu Fehlanzeigen führen.

RangeXtender RX 30 / 52

RangeXtender RX 51

Die Lichtintensität der Laserlinien ist in der Mitte am höchsten und wird an den Enden geringer. Dadurch kann sich der maximale Empfangsbereich des Laserempfängers verringern.

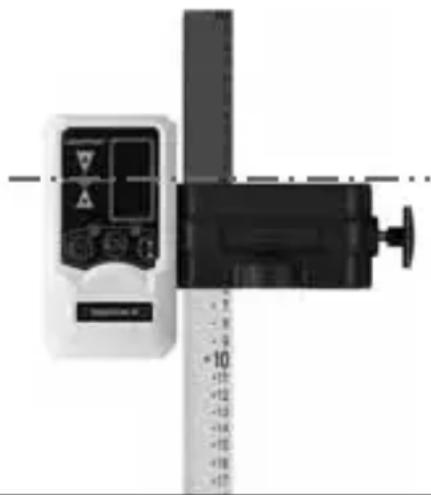

Anwendung mit Messlatte

Der Laserempfänger RX kann mit der Universalhalterung an Messlatten befestigt werden. Die Fleximesslatte (Art-No: 080.50) ist für alle Messungen von Bodenhöhen zu empfehlen. Mit dieser können Sie ohne zu rechnen direkt Höhenunterschiede ermitteln.

Technische Daten
Laser-Empfangsbereich	RX 30: max. 30 mRX 51 / 52: max. 50 m
Stromversorgung 1 x 9V Batterie
Gewicht (inkl. Batterie)	RX 30: 0,13 kgRX 51 / 52: 0,2 kg
Arbeitstemperatur 0°C ... + 50°C
Lagertemperatur 0°C ... + 70°C
Abmessungen (B x H x T)	RX 30: 60 x 110 x 26 mmRX 51: 52 x 150 x 27 mmRX 52: 52 x 164 x 27 mm
Artikelnummer	RX 30: 033.25ARX 51: 033.20-1RX 52: 033.20-2
Technische Änderungen vorbehalten 11 / 2010

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

RangeXtender RX 30 / RX 51 / RX 52

B Modtagefelter for laserindgang

C Universalholder

D Batteri holder

E Registrering af laserstrålens position (RX 30: forfra / RX 51 / 52: forfra, fra siden, bagfra)

F TIL/FRA-knap

G LED driftsindikator
